包装袋抓取放置执行机构结构设计

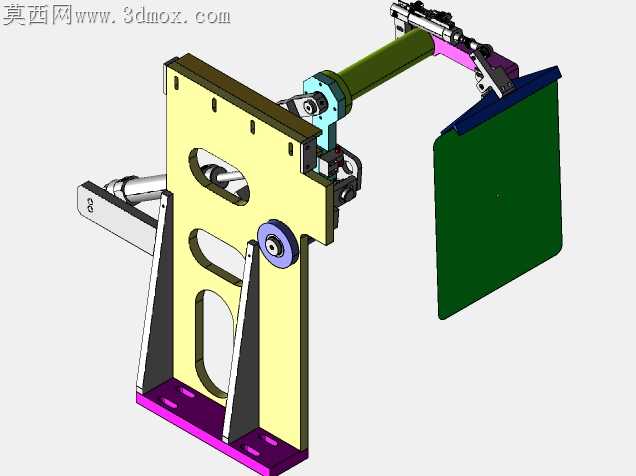

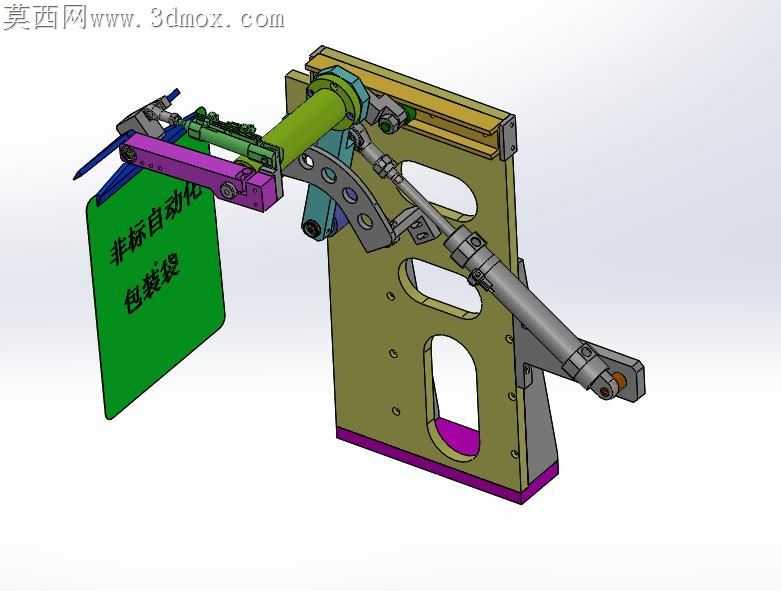

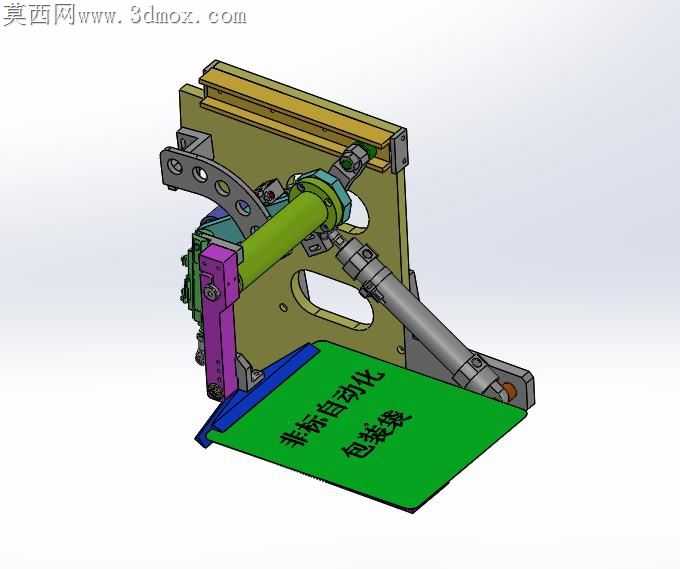

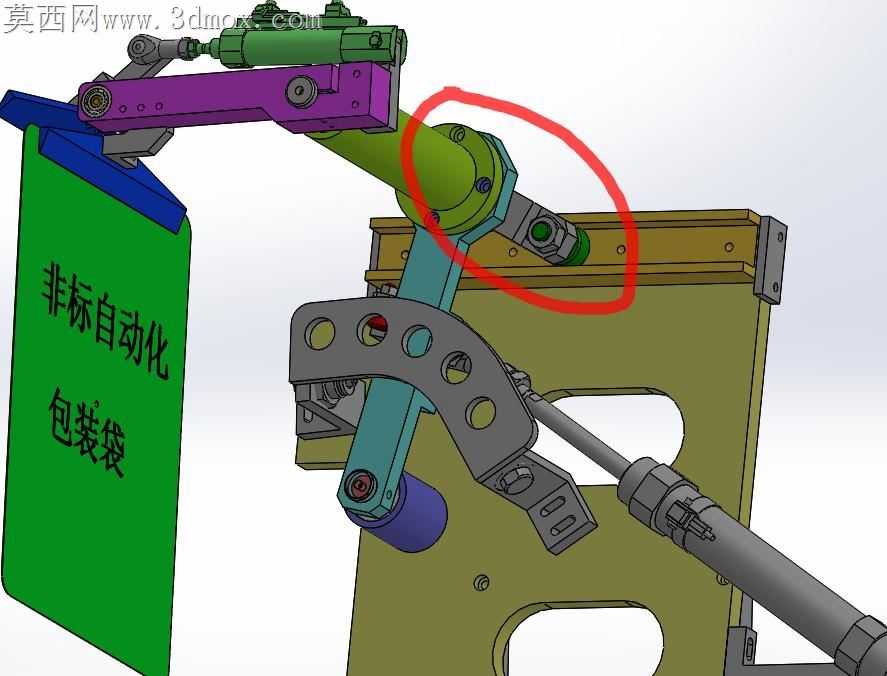

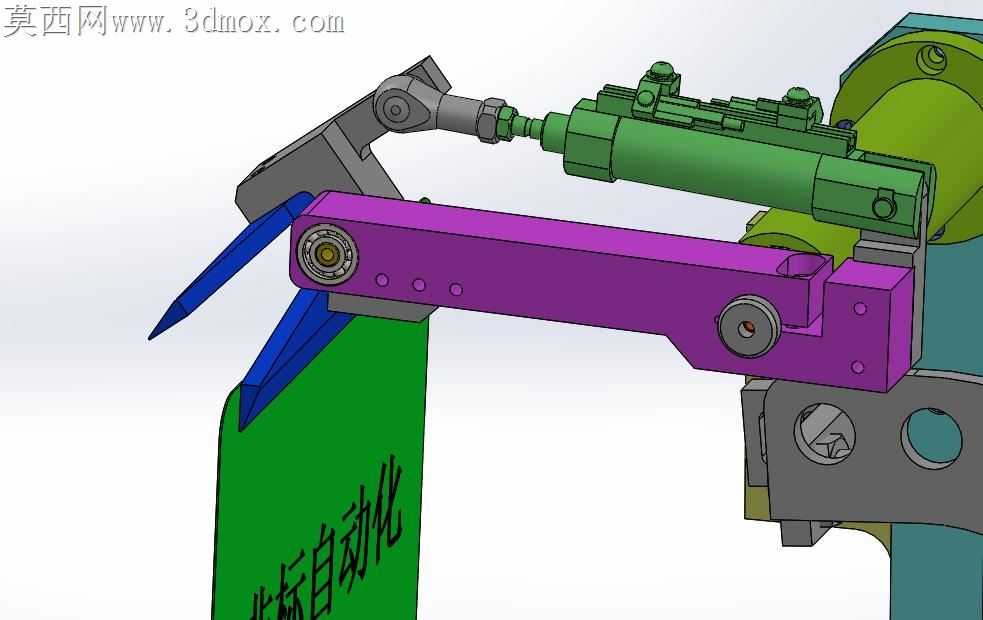

软质包装袋的取放作业一直是包装工序里的隐性痛点，袋身易褶皱、夹持力度难把控，常规夹爪要么夹取时戳破袋面，要么转运途中袋体滑落，这套执行机构在结构设计阶段就针对性规避了这类现场隐患。夹爪接触袋身的端面做了加宽的柔性贴合面，没有做尖锐的棱边处理，避免夹取时在薄PE或复合包装袋表面留下压痕甚至戳穿孔洞，夹爪开合的行程做了限位冗余，不会因为气缸行程过冲导致夹爪过度挤压袋口，造成袋身变形影响后续装填工序。驱动夹爪翻转和横移的气缸铰接点没有做刚性锁死，而是预留了微小的浮动间隙，抵消安装时的孔位同轴度误差，也能缓冲夹取到位时的硬冲击，延长气缸密封件的使用寿命。支撑立板上的长圆孔不是随意开设的减重槽，每一处开孔位置都对应不同工位的安装调节需求，夹爪组件的横移导轨可以沿着长圆孔调整前后位置，适配不同宽度规格的包装袋取放，不用重新加工整块立板就能完成工位适配，大幅降低产线换型的改造成本。立板底部的紫色垫条是聚氨酯缓冲材质，横移滑块下行到最低位时不会直接和金属立板发生刚性碰撞，减少长时间运行产生的金属疲劳异响，也能避免碰撞产生的碎屑掉落到包装袋上污染产品。夹爪臂上的镂空减重孔不是为了外观好看，每处开孔的位置都经过受力校核，在保证臂体抗弯强度的前提下尽可能降低运动部件重量，减少气缸驱动的负载，让夹爪开合翻转的动作更顺畅，不会因为臂体过重出现动作卡顿、启停抖动的问题。气路管线的排布全部沿着臂体和立板的走线槽固定，没有悬空的管线段，避免机构往复运动时管线被拉扯磨损，也不会因为管线晃动干扰夹爪的取放轨迹，夹爪末端的蓝色拨片是辅助开袋结构，夹取袋身后拨片可以小幅撑开袋口，方便后续工序直接装填物料，省去单独的开袋工位动作。整套机构的连接紧固件全部采用内六角圆柱头螺钉，沉头孔安装后螺钉端面不会突出零件表面，不会在运动过程中剐蹭袋身或者周边设备，铰接位置的销轴都做了卡簧限位，长时间往复运动也不会出现销轴窜动脱落的问题，不需要频繁停机维护紧固。
