种子工业小袋转散袋去包装输送料仓设备

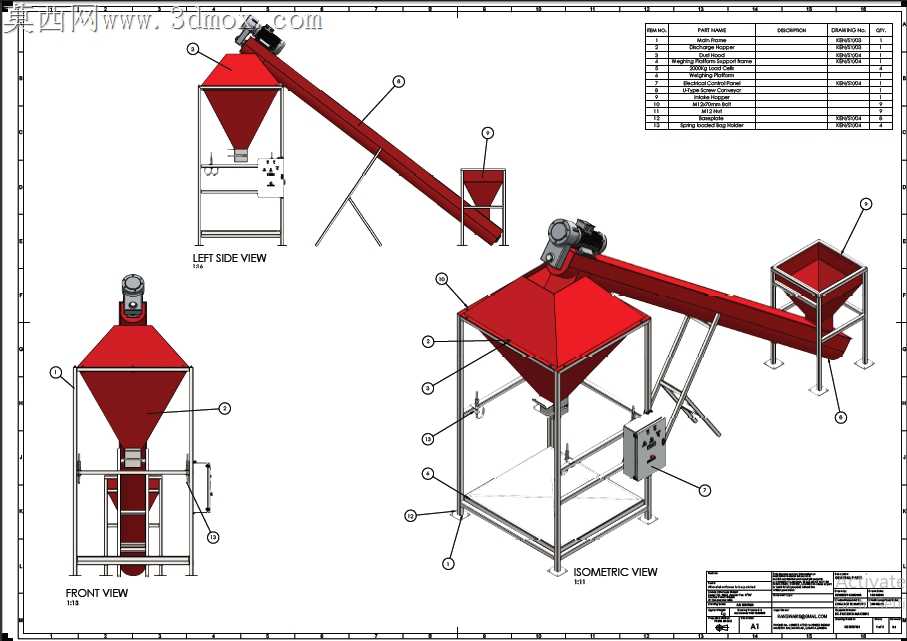

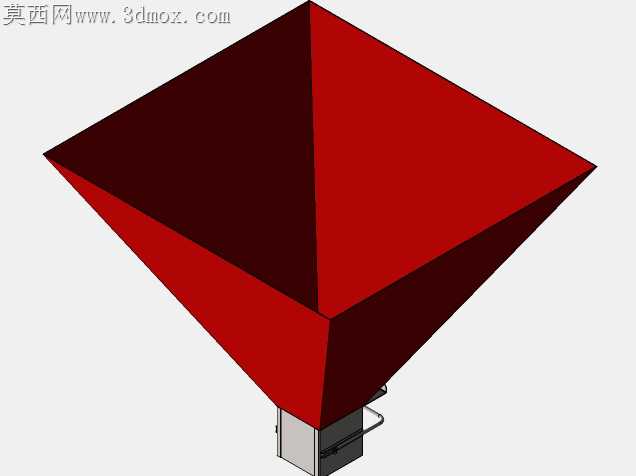

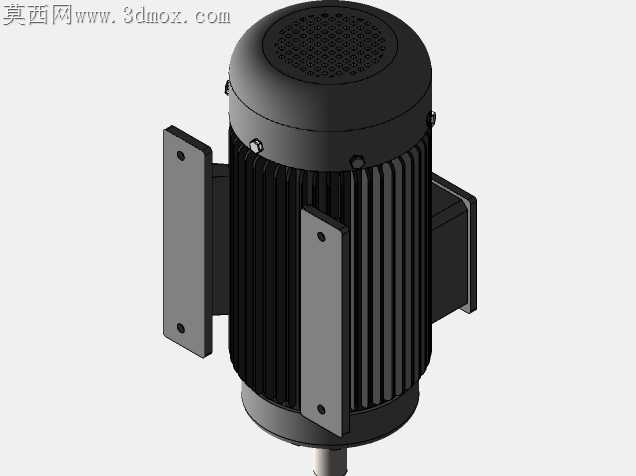

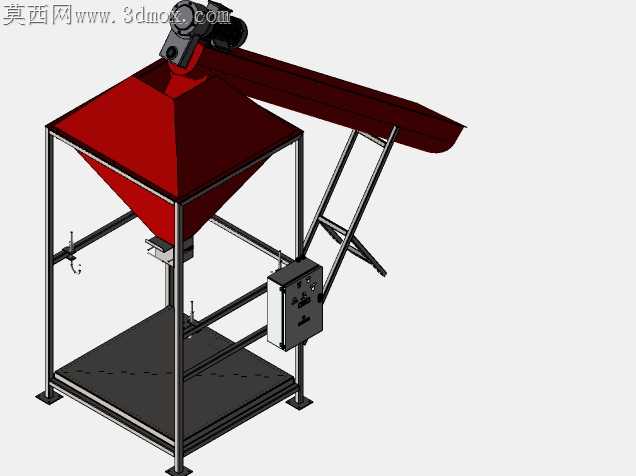

种子加工车间里小包装转散袋的工序，最容易出现的问题就是螺旋输送机与料仓对接处的漏料、卡料，还有料斗承重后支架变形导致的传动偏心，这套去包装设备的结构设计，刚好把这些现场常见的加工适配痛点逐个做了针对性处理。料仓采用方顶锥底的构型，锥面倾斜角度特意做了比常规散料仓大3度的调整，避免带包衣的种子在仓壁挂积残留，锥段和上方方形仓体的衔接处没有做直角折弯，而是用了小半径过渡压型，加工时不用额外拼焊补块，折弯机一次成型就能保证内壁顺滑，不会出现焊缝凸起刮伤种皮的问题。配套的螺旋输送机筒体和两端料斗的对接法兰，没有用常规的平法兰硬连接，而是在法兰面预留了2mm的橡胶密封垫安装槽，现场安装时不用反复调整筒体水平度，靠密封垫的压缩量就能抵消支架焊接带来的1.5mm以内的平面度误差，既解决了输送过程中种子从接缝漏出撒落的问题，也能降低螺旋轴转动时的震动传递到料仓，避免仓内种子因震动出现分层离析。支架部分全部采用标准方管焊接，没有用复杂的异形型材，下料时只要按定长切割就行，不用开复杂的相贯线坡口，焊接工装可以直接靠方管的直角面定位，焊后支架的形位公差能控制在1mm以内，料仓顶部的驱动电机安装座，特意在安装面下方加了两道斜撑筋，不用加厚安装板厚度就能承受电机满负荷运行时的倾覆力矩，加工时能省掉厚板切割的成本，也不会出现电机运行久了安装板下沉导致皮带跑偏的问题。小进料斗的位置特意做了可调节高度的支腿设计，现场对接不同高度的拆包台时，不用重新切割焊接支腿，只要松开紧固螺栓调整到对应高度再锁死就行，适配不同车间的工位布局。控制箱挂装在主支架的侧方，安装位置刚好在操作人员站立操作的视线平齐高度，接线走线全部沿方管内壁排布，外面看不到明线，加工时提前在方管对应位置开好穿线孔，装配时不用额外做走线槽，既节省材料也能避免车间里的粉尘堆积在走线槽里带来的安全隐患。出料口的位置做了快接卡箍结构，对接不同规格的散袋包装袋时，不用拧多个螺栓紧固，卡箍卡上就能密封，换袋时间能缩短一半以上，卡箍的铰接部位特意留了0.1mm的配合间隙，长期使用有磨损也不会出现卡涩打不开的情况。整套设备的所有焊接部位都做了内侧打磨处理，和种子接触的内壁没有任何焊渣凸起，不会在输送过程中磕伤种子胚芽，保证散袋包装后的种子发芽率不受加工过程影响。
