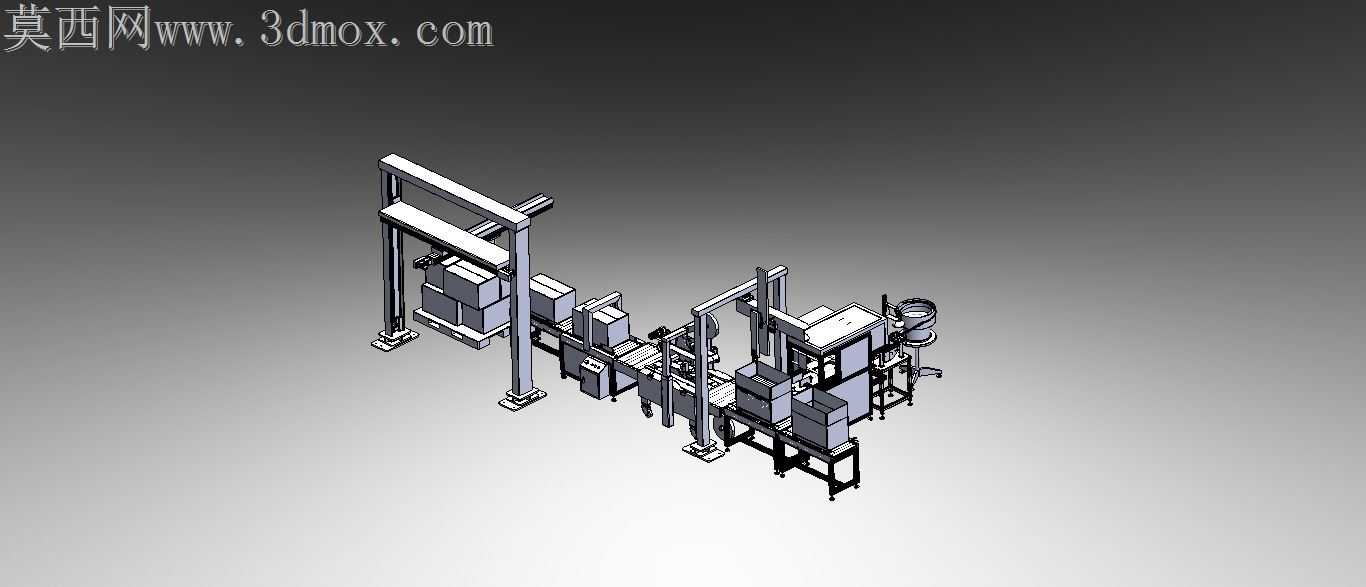

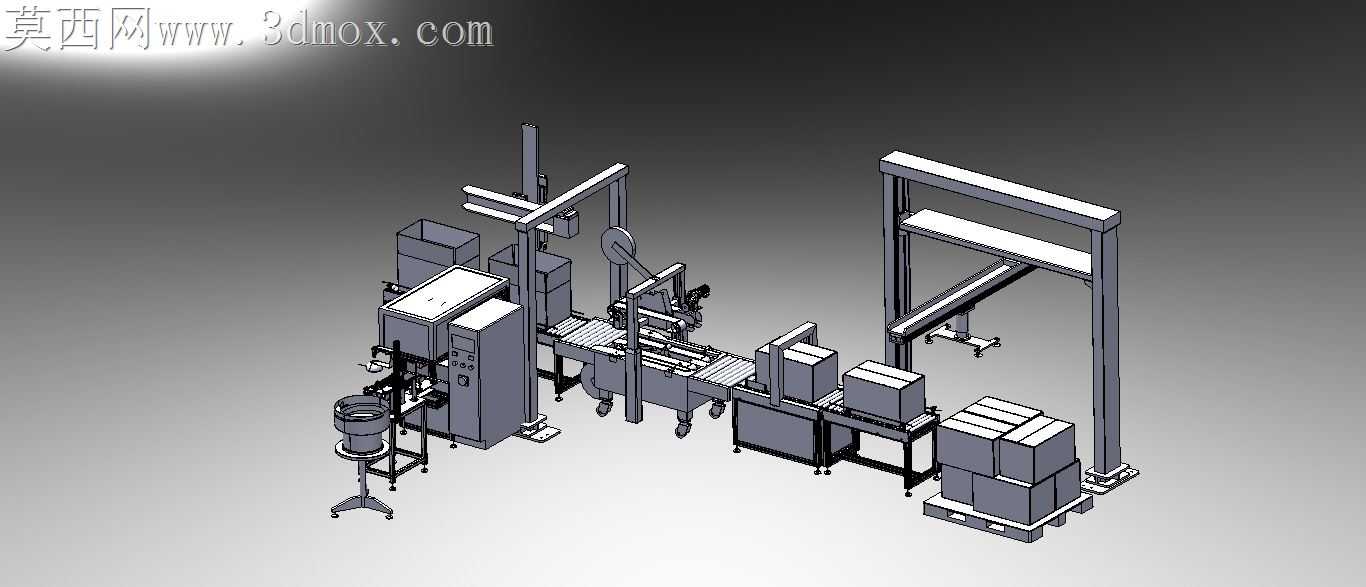

德式碗箱纸箱包装机组装生产线设计

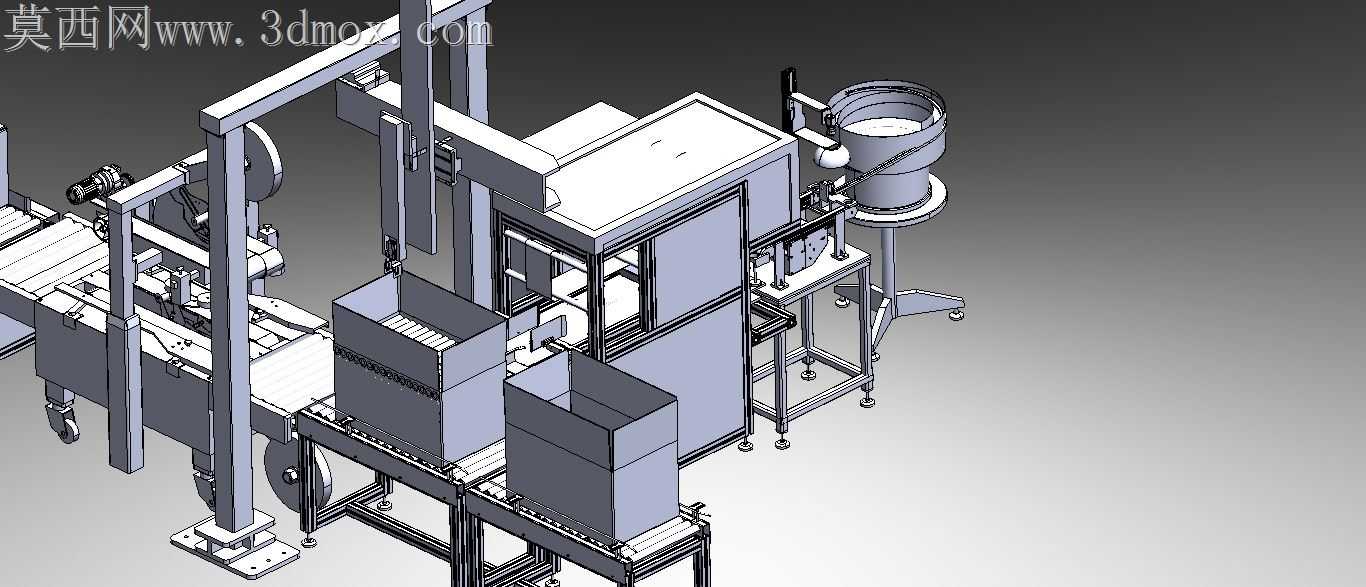

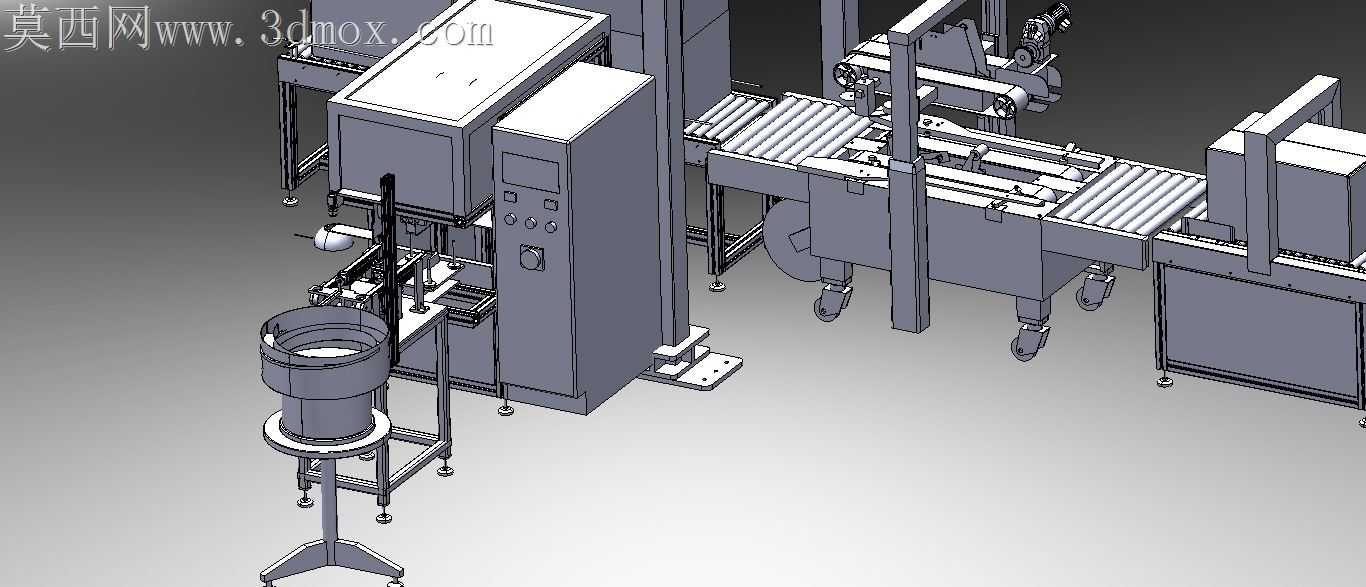

包装产线落地最容易踩的坑，是各单机衔接段的卡料隐患——空碗进料、装箱、封箱、码垛几个工位的节拍差哪怕只有0.2秒，连续运行8小时就会堆起半米高的待处理工件，现场运维人员要反复伸手掏卡滞的纸箱，既耽误产能又有安全风险。这套组装线的结构排布，特意把进料器的出料高度和输送线辊面做了12mm的落差设计，空碗从振动盘排序送出后，靠自重滑落到定位工装，不用额外加拨料气缸，少了一个气动执行件就少了一个故障点，日常维护只需要每周清理一次振动盘内壁的料屑，不用频繁调整气缸行程。

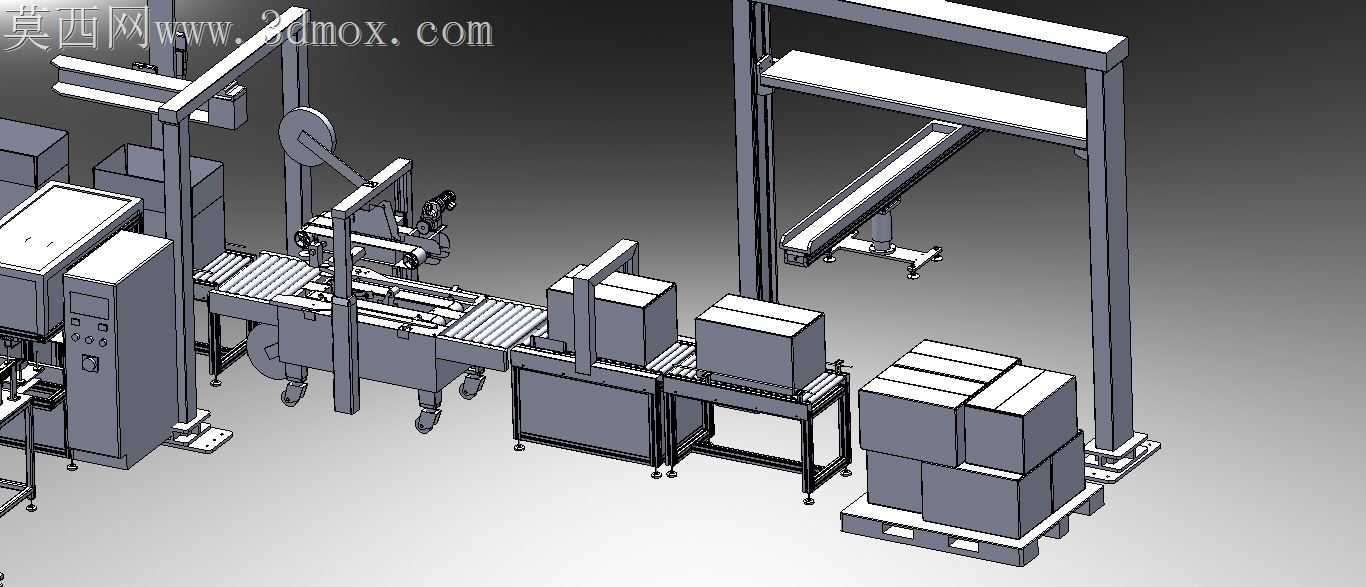

龙门码垛段的立柱和横梁连接位，没有用常见的角码拼接，而是在型材端面做了嵌入式定位止口，现场装配时只要把横梁卡进止口再拧紧紧固螺栓，就能保证横梁和辊道的垂直度误差控制在0.1mm以内，不用现场反复打表调平，能省下至少半天的安装调试时间。码垛抓手的夹爪内侧贴了2mm厚的聚氨酯垫，夹取堆叠好的纸箱时不会刮花箱面印刷，夹爪的开合行程做了可调设计，换不同尺寸的纸箱规格时，只需要松开夹爪上的锁紧螺丝调整位置，不用更换整套抓手组件。

封箱工位的胶带导辊做了腰型孔调节位，胶带张紧力可以根据不同厚度的封箱胶带微调，不会出现胶带拉断或者贴附褶皱的问题，导辊表面做了硬质阳极氧化处理，长时间和胶带背胶接触也不会粘胶，不用频繁停机清理辊面。输送线的脚轮都带了可调支撑脚，移动到位后把支撑脚拧下贴紧地面，哪怕车间地面有3mm以内的平整度误差，也能把整条线调至水平，不会出现输送时工件跑偏的问题。

电控柜的散热口开在柜体侧面偏上的位置，下方加了挡水檐，日常车间拖地溅起的水花不会飘进柜内，柜内的线槽预留了30%的空余空间，后续要加检测传感器的时候不用重新布设整段线槽。各单机之间的连接线缆都用了快插航空接头，搬迁或者检修时拔下接头就能拆分单机，不用一根根拆线做标记，重装时也不会接错线序。整条线的外露钣金件都做了圆角打磨，没有尖锐的毛刺边，现场操作人员走动时哪怕不小心碰到设备边缘，也不会被划伤。
