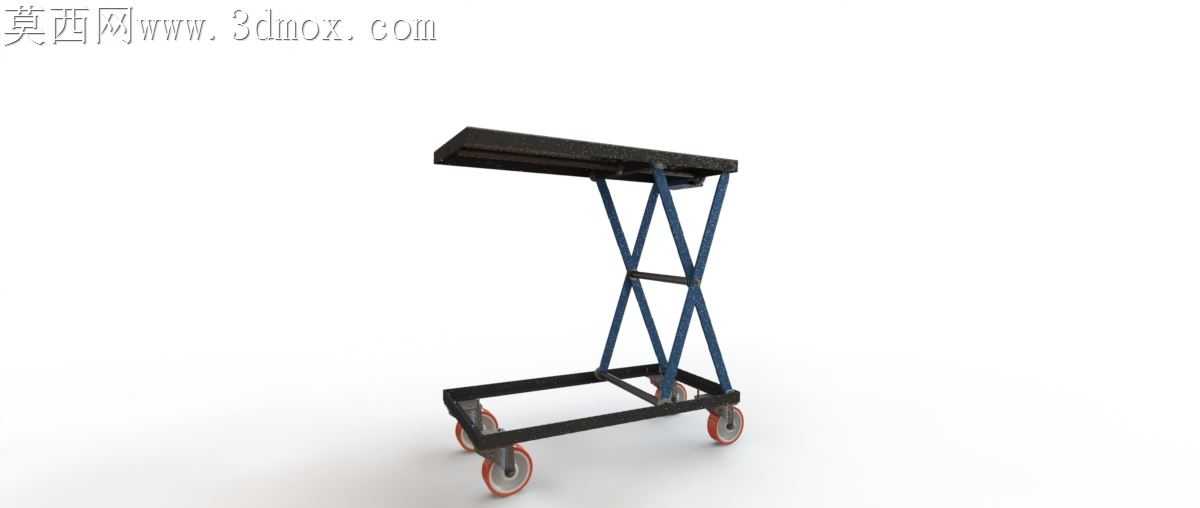

车间便携充电式剪叉升降作业台车

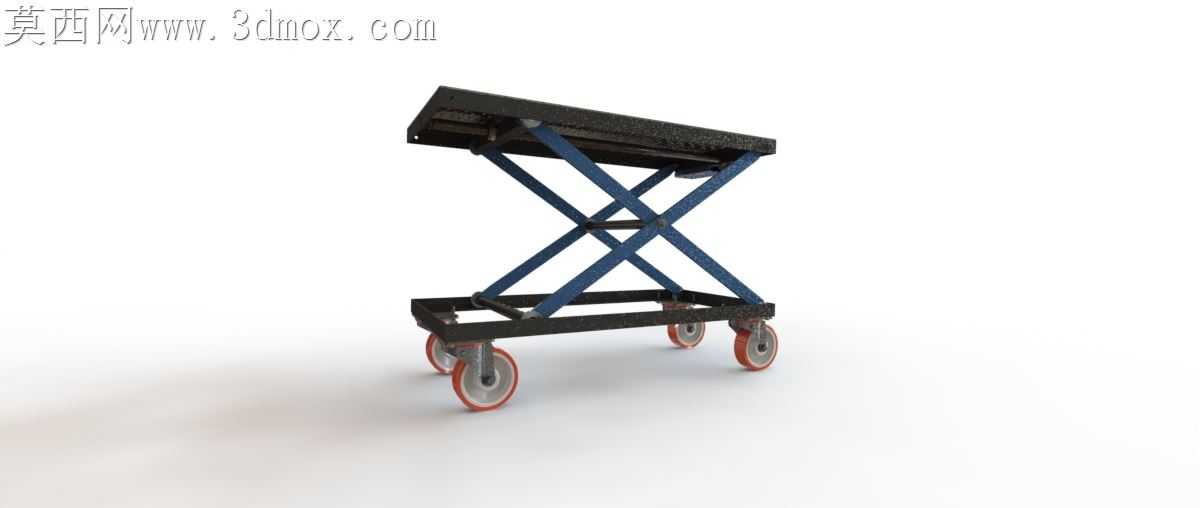

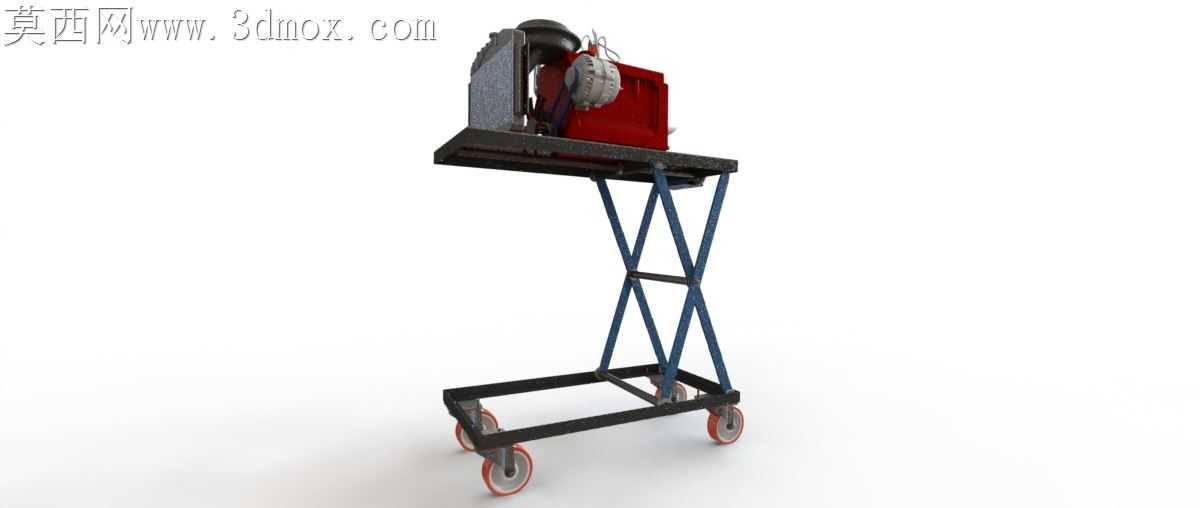

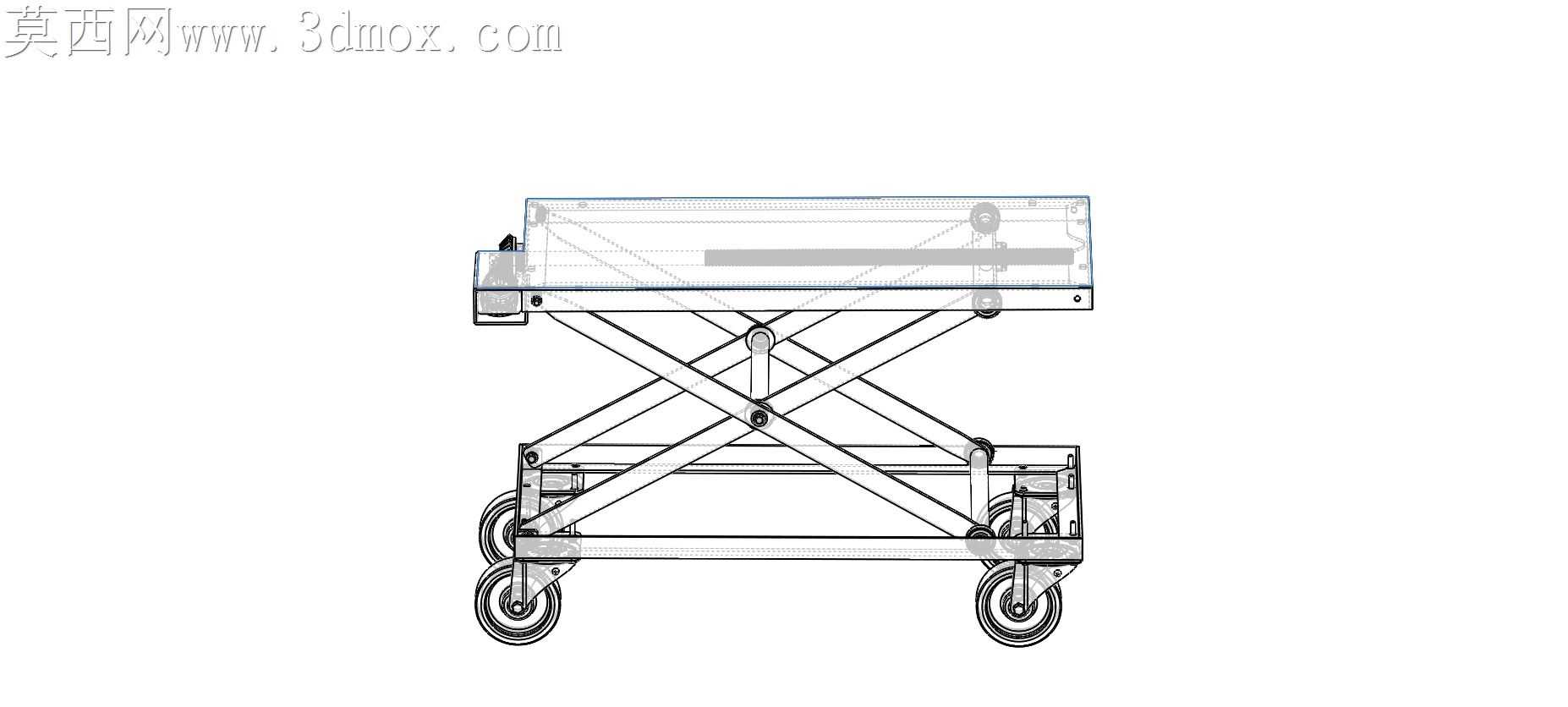

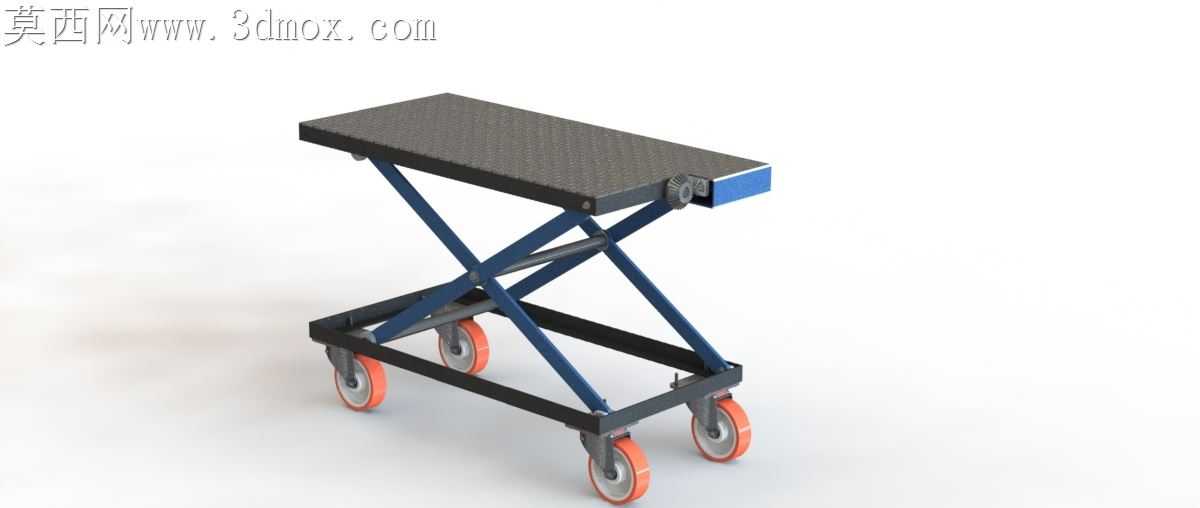

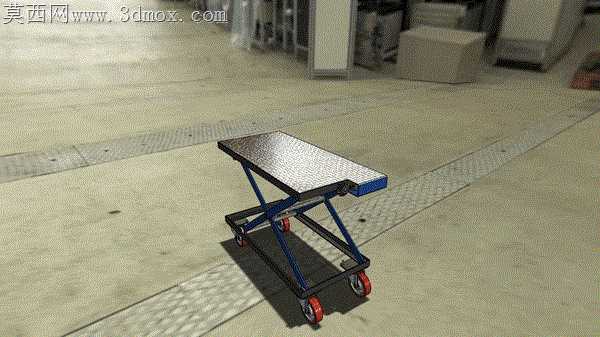

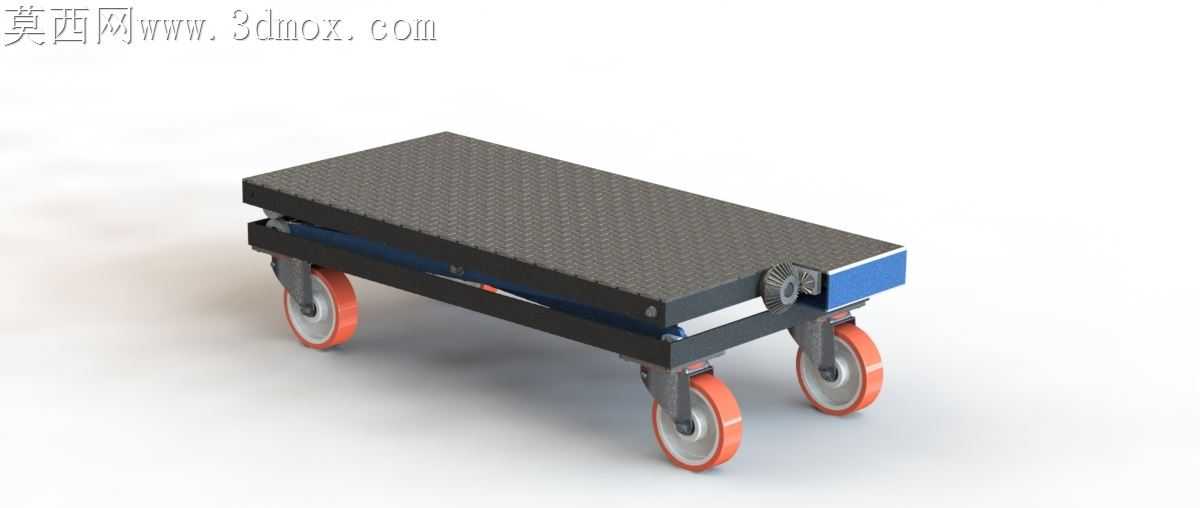

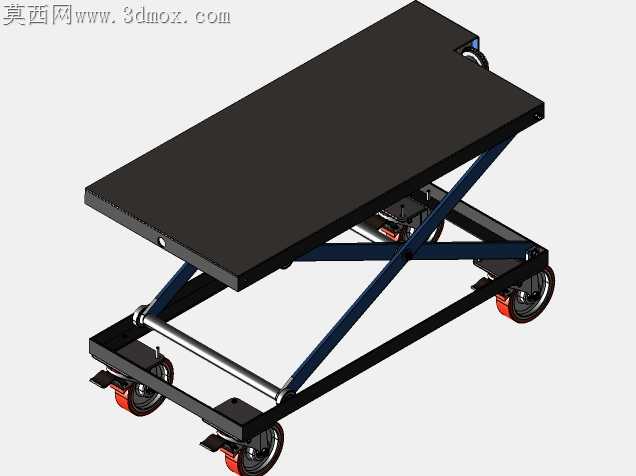

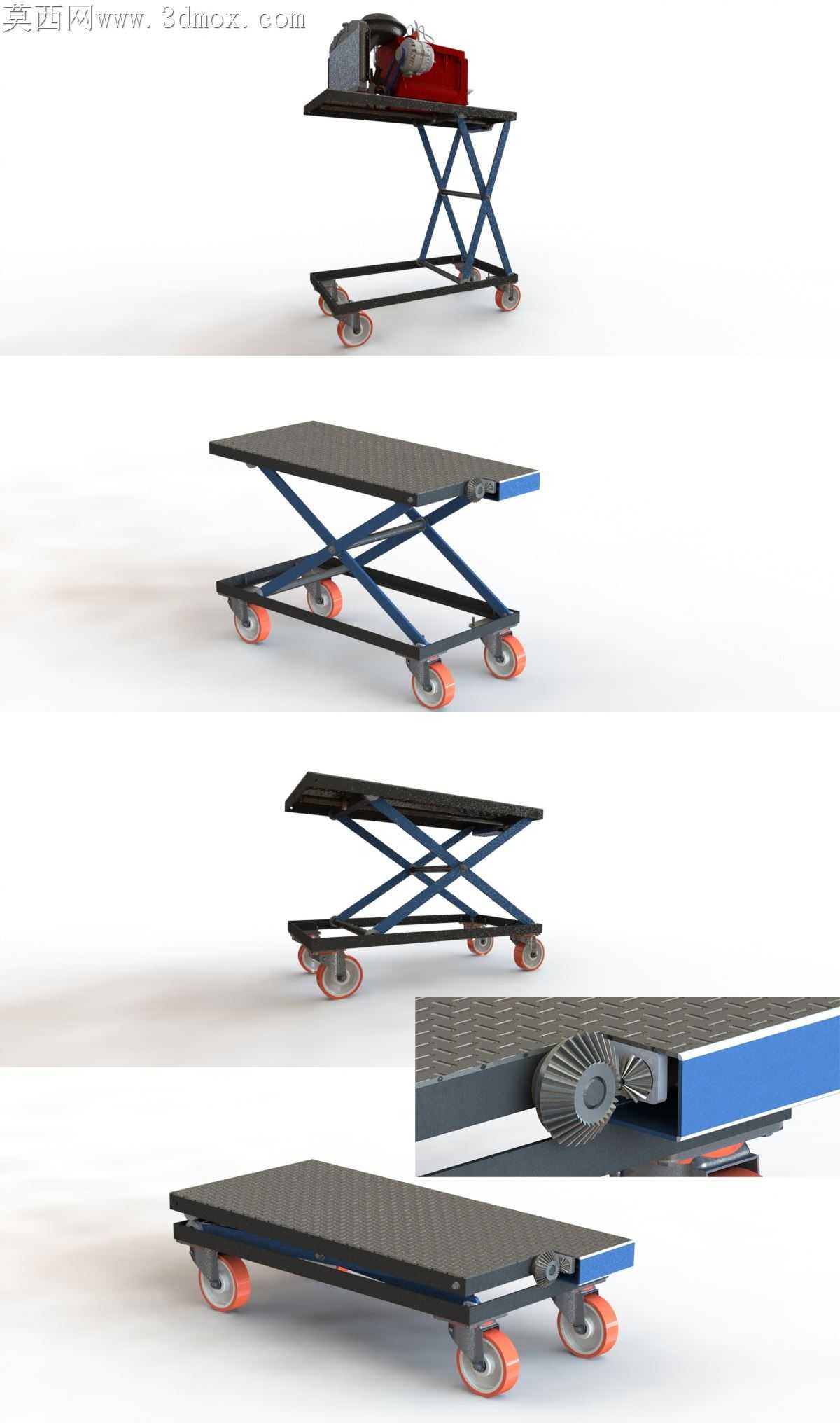

车间零散工位的小件举升作业，常遇到固定升降台覆盖不到、外接电源扯线绊人的痛点，这款便携充电式升降台车的结构设计，刚好戳中这类场景的加工适配需求。台面选用花纹钢板做防滑处理，边缘折边压型时特意留了3mm的安装余量，避免剪叉臂铰接座焊接后出现台面翘曲，四个角的包边做了圆弧过渡，不会在推送过程中剐蹭工件或者操作人员的工作服。剪叉臂的型材选型没有盲目追求厚壁方管，而是根据500kg的额定载荷做了壁厚差设计，靠近铰接转轴的臂段用3mm壁厚方管，靠近台面和底架的臂段用2.5mm壁厚方管，既保证举升时的结构刚性，又能把整车自重控制在单人可推动的范围内，不会因为过重导致转向脚轮磨损过快。底部的充电式液压动力单元做了内嵌式安装，藏在底架两根纵梁之间的空腔里，外围加了1.5mm厚的冲压护罩，护罩上开了错落的散热孔，既避免车间地面的铁屑、油污溅到液压泵站上，又不会挡住电池和电机的散热风道，护罩的安装孔特意做了长圆孔设计，装配时能微调泵站位置，保证液压输出轴和剪叉臂的推力杆同轴度，减少偏载带来的密封件磨损。四个脚轮的安装座没有直接焊在底架横梁上，而是加了5mm厚的减震橡胶垫，推送经过车间地面的伸缩缝或者小凸起时，不会因为刚性震动导致台面上的工件滑落，其中两个带刹车的万向轮装在操作端一侧，脚踩刹车的踏板做了外翻折边，穿劳保鞋也能轻松踩下锁定，不会出现鞋头卡进踏板和底架间隙的情况。台面侧边的蓝色塑料挡边做了嵌入式安装，和台面钢板的接缝处留了0.5mm的打胶槽，装配时打中性密封胶填充，避免车间的切削液、灰尘渗进挡边和台面的缝隙里积留污垢，日常清理时直接用抹布擦拭就能打理干净。剪叉臂的所有铰接轴都做了渗碳淬火处理，轴端的挡圈槽加工时严格控制公差，避免挡圈装配后出现松脱，铰接处的润滑脂注油嘴朝外布置，日常维护时不用举升台车就能直接加注润滑脂，减少维保的操作难度。电池仓的盖板做了快拆式搭扣设计，不需要额外工具就能打开更换电池，仓内预留了电池缓冲泡棉的安装位，避免推送过程中电池晃动磕碰接线端子，接线的走线全部藏在臂架的型材空腔里，用线卡固定在臂架内壁，不会因为剪叉臂反复升降出现线缆拉扯磨损的问题。
