医用剪式升降诊疗椅结构设计

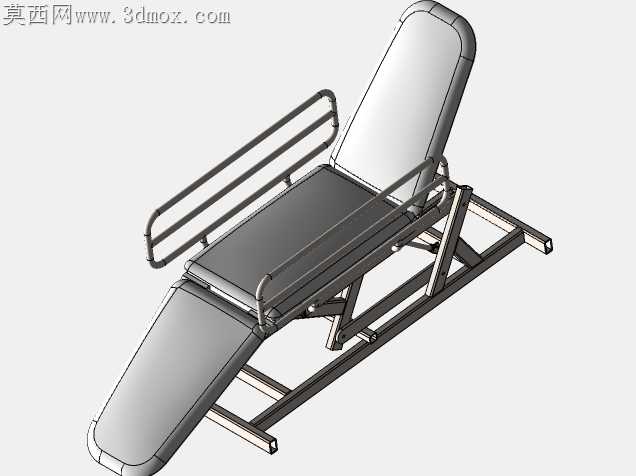

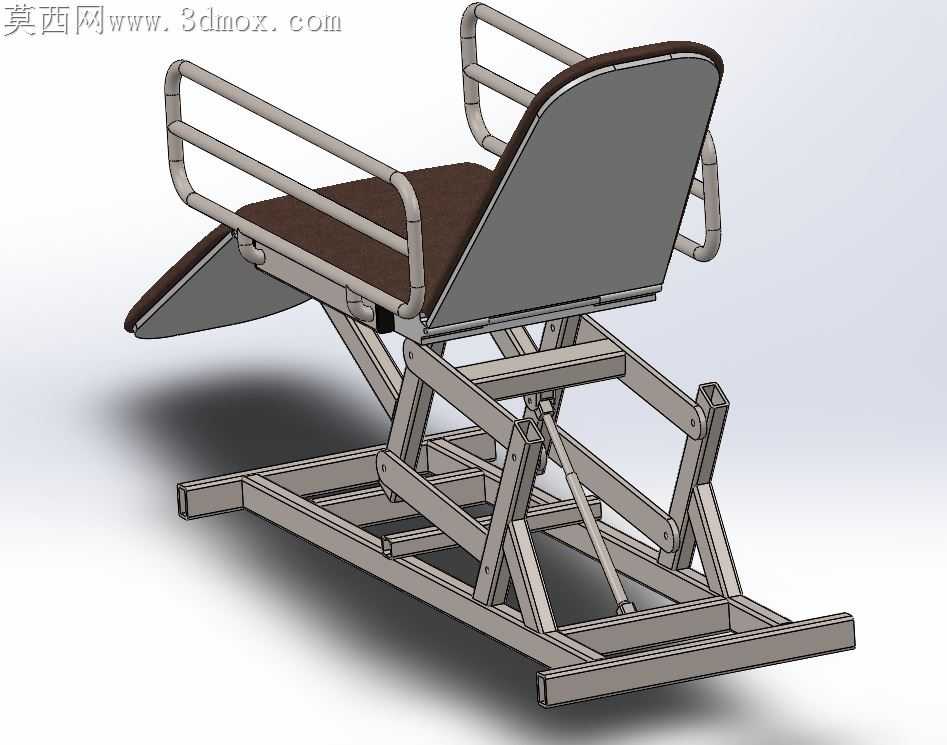

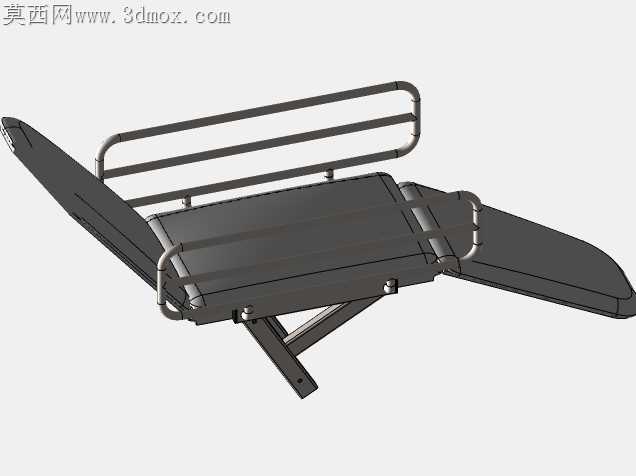

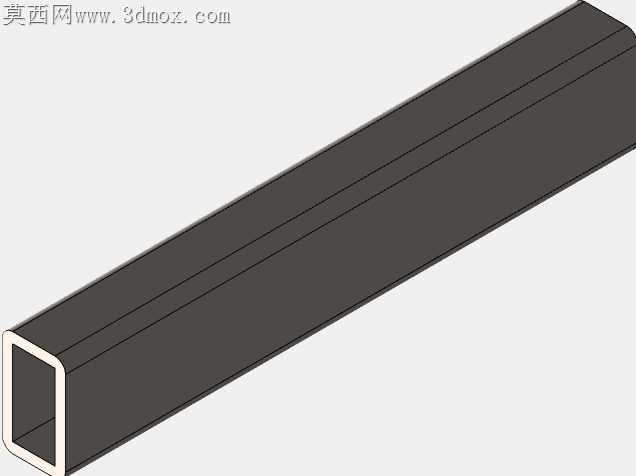

医用诊疗场景中，升降椅的晃动量、承重冗余度直接关系到患者使用安全，尤其是行动不便的老年患者、术后康复患者，对椅体升降过程的平稳性、停靠后的刚性支撑有极高要求。剪式升降副的铰接点是最容易出现装配公差累积的位置，每处销轴与铰接耳的配合间隙如果控制不当，升降到最高位时会出现侧向晃动感，长期承重后铰接耳容易出现应力集中开裂的问题。设计时给每处铰接耳预留了0.02mm的配合公差带，销轴采用调质处理的45号钢材质，铰接接触面加装自润滑尼龙衬套，既避免金属直接摩擦产生的异响，也能抵消长期使用的磨损量，减少后期维护的频次。椅面的支撑框架没有采用常规的整板焊接结构，而是用矩形钢管弯折成贴合人体腿弯、腰背曲线的支撑骨架，软垫的安装位预留了5mm的沉台，软垫铺装后不会出现边缘凸起硌压患者皮肤的问题，靠背的倾斜角度锁定结构集成在剪式架的上铰接位，不需要额外加装外置锁定杆，避免突出的杆件磕碰陪护人员。两侧的圆管扶手做了双道弯折处理，扶手高度刚好适配患者坐下时的肘部支撑高度，扶手末端做了圆弧收边，没有尖锐的焊道棱角，患者起身扶握时不会出现硌手的情况。底部的支撑框架做了加宽处理，前后端的伸出长度比常规升降椅多120mm，即使椅面升到最高位置、靠背调整到最大倾斜角度，整体重心依然落在底架的支撑范围内，不会出现侧翻风险。剪式架的驱动连杆做了受力优化，驱动端的铰接点位置避开了剪臂的应力集中区，升降过程中驱动力矩变化曲线更平缓，不会出现低位启动费力、高位停靠锁止受力过大的问题。脚踏延伸板和椅座框架做了隐藏式铰接，不需要使用时可以翻折收在椅座下方，不会占用诊室的通行空间，翻折的限位结构采用内置的弹性碰珠，翻折过程没有金属碰撞的异响，停靠位置也不会出现松动晃动。所有金属框架的焊道都做了打磨抛光处理，表面喷塑的厚度控制在0.1mm，既保证防锈能力，也不会因为涂层过厚影响铰接件的装配精度。
