可旋转式机加工用虎钳结构设计

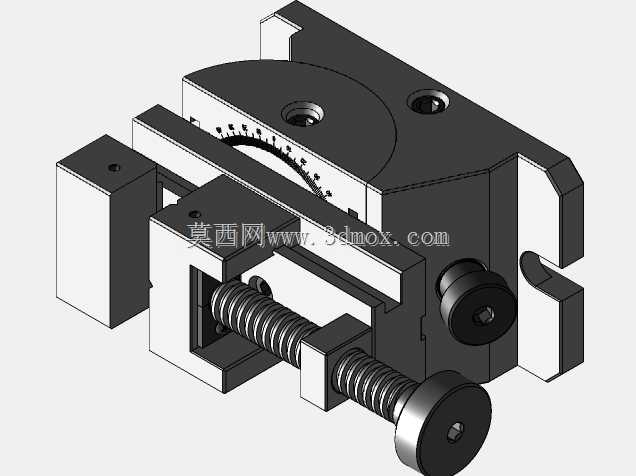

　　在普通卧式车床、铣床及小型加工中心的常规加工工序里，工件的可靠装夹是保证加工精度的首要前提，固定式虎钳往往只能完成单方向的工件夹持，遇到需要多面加工、角度调整的工况时，就需要反复松夹调整工件位置，不仅耗费辅助工时，多次装夹带来的定位误差也会直接影响形位公差的控制，可旋转式虎钳正是针对这类痛点设计的机床夹持附件。这款旋转虎钳的核心功能是在保持夹持力稳定的前提下，实现钳身相对于安装底座的水平角度回转，常规回转范围覆盖0到360度，配合底座上的角度刻度盘与锁紧机构，能够快速完成不同角度的装夹定位，无需重新拆卸工件，在加工斜面、斜孔、多棱边工件时，能大幅减少装夹次数，降低重复定位带来的误差。从结构设计逻辑来看，整个虎钳分为固定钳身、

　　活动钳身、丝杠传动副、旋转底座、角度锁紧机构几个核心部分，固定钳身与活动钳身的夹持面都设计有可更换的硬质钳口板，钳口板上加工有交叉防滑齿纹，既可以增大与工件的接触摩擦力，避免加工过程中工件移位，当钳口磨损后也能单独更换，无需整体报废钳身，降低长期使用的维护成本。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹持工件后不会因为切削振动出现丝杠回松导致的夹持力下降问题，丝杠端部设计有方形扳手头，适配标准机加车间常用的呆扳手，无需配备专用操作工具，适配车间现有工具体系。旋转底座部分采用双锁紧结构设计，当角度调整到位后，通过底座两侧的锁紧螺栓将回转盘与固定底座压紧，锁紧接触面设计有环形防滑纹路，

　　即使在大切削力的铣削工况下，也不会出现钳身回转偏移的问题，底座上的刻度线精度达到1度，能够满足常规角度加工的定位需求，对于有更高角度精度要求的工序，也可以配合百分表找正后再锁紧，适配不同精度等级的加工需求。安装边界方面，这款旋转虎钳的底座采用标准机床T型槽安装尺寸设计，底座上的安装孔距适配CA6140等普通车床、常见立式铣床的工作台T型槽间距，安装时只需通过T型螺栓将底座固定在机床工作台上即可，不需要额外制作过渡安装板，钳身的最大开口尺寸适配常规中小型机加工件的夹持需求，夹持深度覆盖常见棒料、方块料、异形件的装夹范围，当需要加工超出常规夹持范围的工件时，也可以通过更换加长钳口板拓展夹持能力。在实际应用场景中，

　　这款旋转虎钳不仅适用于常规的金属切削加工工序，在小型零件的划线、装配、打磨工序中也能作为通用工装使用，旋转功能可以让操作人员不用挪动身体或者工件，就能调整到最适合操作的角度，降低操作疲劳度。设计过程中充分考虑了车间实际使用的工况，整体结构没有易损的复杂薄壁件，所有外露部件都做了倒角去毛刺处理，避免操作过程中划伤操作人员，丝杠与回转配合面都设计有防尘结构，能够阻挡切削碎屑、切削液进入配合间隙，减少日常维护的频次，延长工装的使用寿命。相比同规格的固定式虎钳，旋转结构的加入并没有过多增加整体的外形尺寸，不会占用过多的工作台安装空间，在小型机床的有限工作台面上也能灵活布置，同时兼顾了固定虎钳的所有夹持功能，不需要额外配备多套工装就能满足大部分常规装夹需求，对于中小批量多品种的机加工车间来说，能够有效减少工装投入成本，提升工序流转效率。在建模过程中，所有配合面都按照实际加工公差进行了间隙预留，丝杠与螺母的配合间隙、回转盘与底座的配合间隙都符合机床工装的设计规范，活动钳身的导轨面采用燕尾槽结构，导向精度高，承载能力强，即使承受较大的侧向切削力也不会出现钳身抬起或者偏移的问题，钳身整体采用高强度铸铁材质的设计思路，具备足够的刚性，能够吸收切削过程中的振动，提升加工表面的质量。
