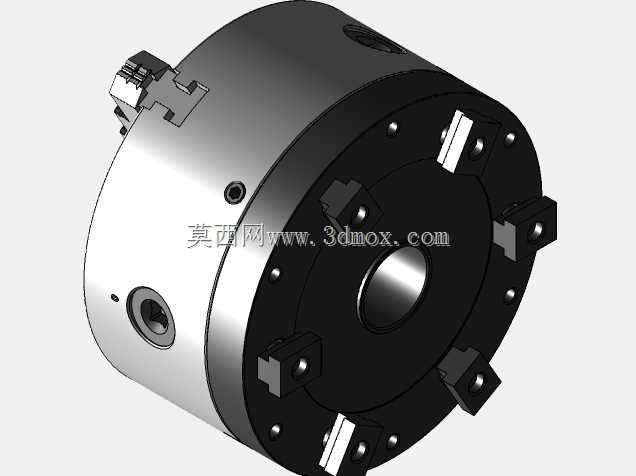

210毫米三爪自定心车床卡盘结构

项目分类:机床 发布时间:2024-02-04 ID:736424
  • 210毫米三爪自定心车床卡盘结构
  • 210毫米三爪自定心车床卡盘结构

  210毫米规格的三爪卡盘主要服务于普通卧式车床、数控车床及回转类工装工位,承担轴类、盘类、套类坯件的定心与夹紧任务。在中小批量机加工车间里,这类卡盘常安装在CA6140一类车床主轴前端,配合三爪同步运动完成棒料外圆、端面、内孔及螺纹工序的装夹,也可在简易回转工作台、焊接变位架上作为圆形工件的夹持单元使用。

  从实际装夹逻辑看,卡盘本体采用盘式承载结构,外缘布置驱动与锁紧区域,正面均布三组径向滑块,滑块上安装可更换卡爪。三爪通过平面螺纹或小锥齿轮联动,沿径向同步收拢或张开,使工件轴线尽量与主轴回转中心重合,减少找正时间。粗加工时依靠较大接触面积传递扭矩,抵抗车削断续切削带来的冲击;精加工时则通过控制夹紧力,避免薄壁套、铝件或细长盘件出现压痕与椭圆变形。卡爪工作面可根据坯料形态选择正爪或反爪:正爪适合小直径棒料和已加工外圆,反爪用于大直径盘件、法兰毛坯及较大尺寸回转体。

  建模时需要重点还原盘体、爪座、滑动卡爪、驱动齿轮、锁紧螺钉及安装止口之间的配合关系。盘体背面的主轴连接止口、螺栓分布圆和端面定位面属于安装边界,直接决定卡盘能否与机床主轴法兰匹配;正面滑槽的导向宽度、爪行程范围和最大夹持直径,则影响工艺人员判断可装夹工件范围。三爪同步机构不能只做外观堆叠,应体现螺纹盘、小锥齿轮与径向滑块的运动关系,便于后续做干涉检查、卡爪行程校核和夹具方案评审。

  外形尺寸以210毫米盘径为核心约束,整体轴向厚度需兼顾刚性与主轴悬伸。盘径过小会限制大法兰件装夹,盘径过大则增加转动惯量并可能与刀架、护罩发生干涉。布置在车床主轴上时,还要核对卡盘外缘至床鞍、刀塔和防护门的安全间隙,以及高速回转时的平衡状态。对于需要穿过主轴孔的长棒料,中心通孔区域应与机床主轴孔径、送料管路径协同考虑;对于盘类零件,则要关注卡爪伸出量、支承面贴合率和工件悬伸长度。

  结构设计上,盘体材料通常追求高强度与耐磨性,滑槽和平面螺纹区域承受反复摩擦与夹紧载荷,圆角过渡和壁厚分布需要避免应力集中。卡爪齿部与滑块连接位置要保证互换性,磨损后可单组更换或重新修磨。模型在工程表达中可用于机床配套选型、夹具课程设计、车间布局演示以及加工工艺动画制作,使装夹直径、回转空间、爪部动作和主轴连接关系得到清晰呈现。
