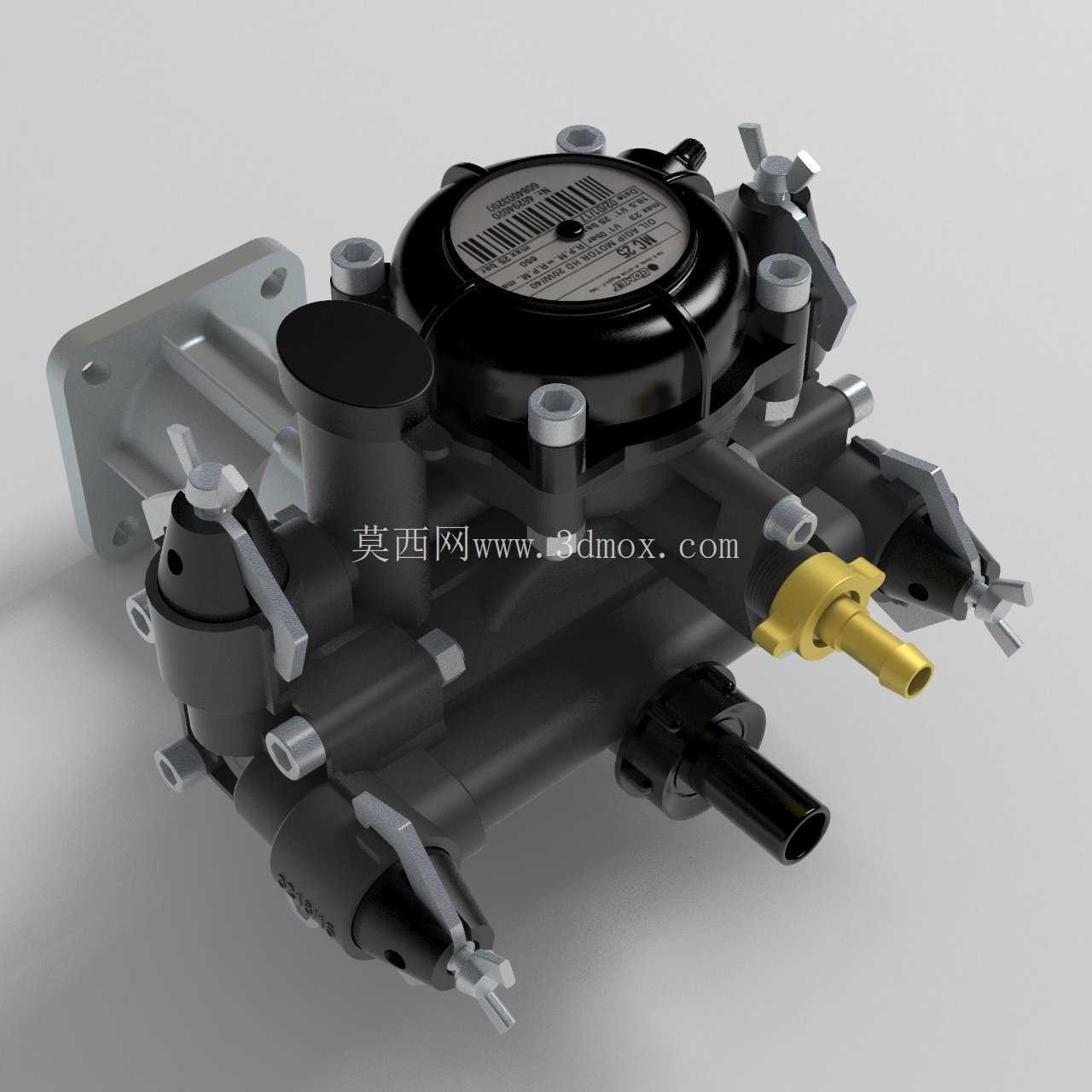

农用高压隔膜彗星泵结构设计

这款农用彗星泵属于往复式隔膜泵范畴，核心应用场景集中在大田植保作业、果园打药、小型地块喷灌以及农用消杀流体输送环节，是中小型机动植保机械、牵引式喷药机上的核心流体增压部件。从实际作业工况来看，这类泵需要长期在户外颠簸、多粉尘、药剂存在弱腐蚀性的环境下连续工作，因此结构设计上优先考虑了运行可靠性与维护便捷性，而非单纯追求参数冗余。

从功能特性来看，该泵采用多隔膜腔对称布局结构，相比单隔膜泵能大幅降低输出流体的脉冲幅度，不用额外加装过大体积的稳压罐就能保证喷杆上各个喷头的压力均匀，避免出现近端喷头流量过大、远端雾化不足的问题。泵体的进出流道做了圆弧过渡处理，尽可能减少流道内的直角死区，一方面降低流体输送过程中的压力损失，另一方面也能减少药剂残留，在更换不同类型药剂时减少冲洗工作量，避免不同药剂混合产生反应损伤作物。泵头位置的调压溢流结构集成在泵体本体上，不需要外接独立的调压阀组，能在输出压力超过设定阈值时自动将多余流体导回进水侧，既可以避免管路超压爆管，也能在喷头临时关闭时让泵保持空载循环，不需要频繁切断动力输入，适配田间作业时频繁停喷、移机的操作习惯。

设计思路上，这款泵的动力输入侧采用了标准化的法兰安装接口，输入轴的轴伸尺寸、键槽规格匹配国内主流的小型汽油机、柴油机动力输出端，也能通过皮带轮转接适配拖拉机的后动力输出轴，不需要额外做定制转接件就能完成配套安装。各个隔膜腔的端盖采用对称式设计，紧固件的位置统一，现场更换隔膜片时不需要区分端盖顺序，普通农户用常规扳手就能完成维护，不需要专用工装。外露的管路接头采用快插+螺纹锁紧的双重结构，既可以快速对接农用常用的编织输水软管，也能在高压作业时避免接头脱落，接头的密封件采用耐农药腐蚀的丁腈橡胶材质，长期接触常用的杀虫剂、杀菌剂、叶面肥都不会出现溶胀失效的问题。

从安装边界与尺寸来看，泵体的安装底座采用整体式铸铝支架，四个安装孔的孔位做了长圆孔设计，允许安装时有±3mm的位置偏差，降低配套机架的加工精度要求，安装面的平面度控制在0.1mm以内，保证泵体安装后输入轴与动力输出轴的同轴度偏差在允许范围内，避免运行时出现轴封偏磨、振动过大的问题。泵体的整体宽度控制在220mm以内，高度不超过180mm，安装时不需要占用过大的机架空间，能适配不同吨位的喷药机机架布局，预留的操作空间足够用户在不拆卸泵体的情况下完成调压、更换接头、排气等日常操作。进水口与出水口的朝向做了优化，不管是左侧接动力还是右侧接动力，都能通过调整接头方向来适配管路走向，不用额外增加弯头来改变管路方向，减少管路的泄漏点。

细节结构上，泵体内部的隔膜支撑件采用工程塑料包覆金属骨架的设计，既保证了支撑强度，又能避免金属件长期接触流体产生锈蚀污染药剂，同时降低隔膜往复运动时的磨损，延长隔膜的使用寿命。泵体上的排气螺钉设置在最高位置，首次启动加水时只需要拧开排气螺钉就能排净泵腔内的空气，避免出现气堵导致泵不上水的问题，排气螺钉的密封采用锥面密封，不需要额外加装密封垫就能保证高压下不泄漏。各个紧固件都做了镀锌钝化处理，能适应田间高湿度、多农药雾滴的腐蚀环境，避免长期使用后螺栓锈死无法拆卸维护。
