农用快插式防滴漏扇形喷雾喷嘴结构

这套喷嘴结构主要面向大田植保喷杆喷雾机、温室吊悬微喷系统、小型自走式打药设备的末端喷施作业场景，核心作用是将承压药液或灌溉水打散为均匀粒径的雾滴，覆盖作物冠层完成病虫害防治、叶面施肥或是定点灌溉作业。从实际田间作业的痛点出发，设计时首先考虑了喷杆启停阶段的残液滴漏问题——常规喷嘴在管路失压后，喷腔内部残留的液体会顺着喷口持续滴落，容易造成作物局部药剂量超标产生药害，因此在主体内部集成了弹性膜片式防滴止回结构，当管路压力低于0.05MPa时，膜片在弹簧预紧力作用下封堵进液通道，截断残液下流路径，避免停喷后的滴漏问题。

接口端采用了带环形倒刺的宝塔式快插结构，适配内径10mm的农用PE输液软管，安装时无需额外卡箍辅助，将软管完全推入倒刺段后，倒刺的楔形结构会嵌入软管内壁，在0.2-0.8MPa的常规工作压力区间内不会出现脱管、渗液问题，相比传统螺纹接口，田间拆装更换的效率提升60%以上，适合植保作业季快速更换不同流量规格喷嘴的需求。喷嘴主体的连接基座采用了旋转卡扣式结构，喷帽部分可以绕主体轴线360度旋转调整，不需要松动管路就能调整喷雾扇面的朝向，确保相邻喷嘴的扇面在作物冠层位置形成均匀重叠，避免出现漏喷条带。

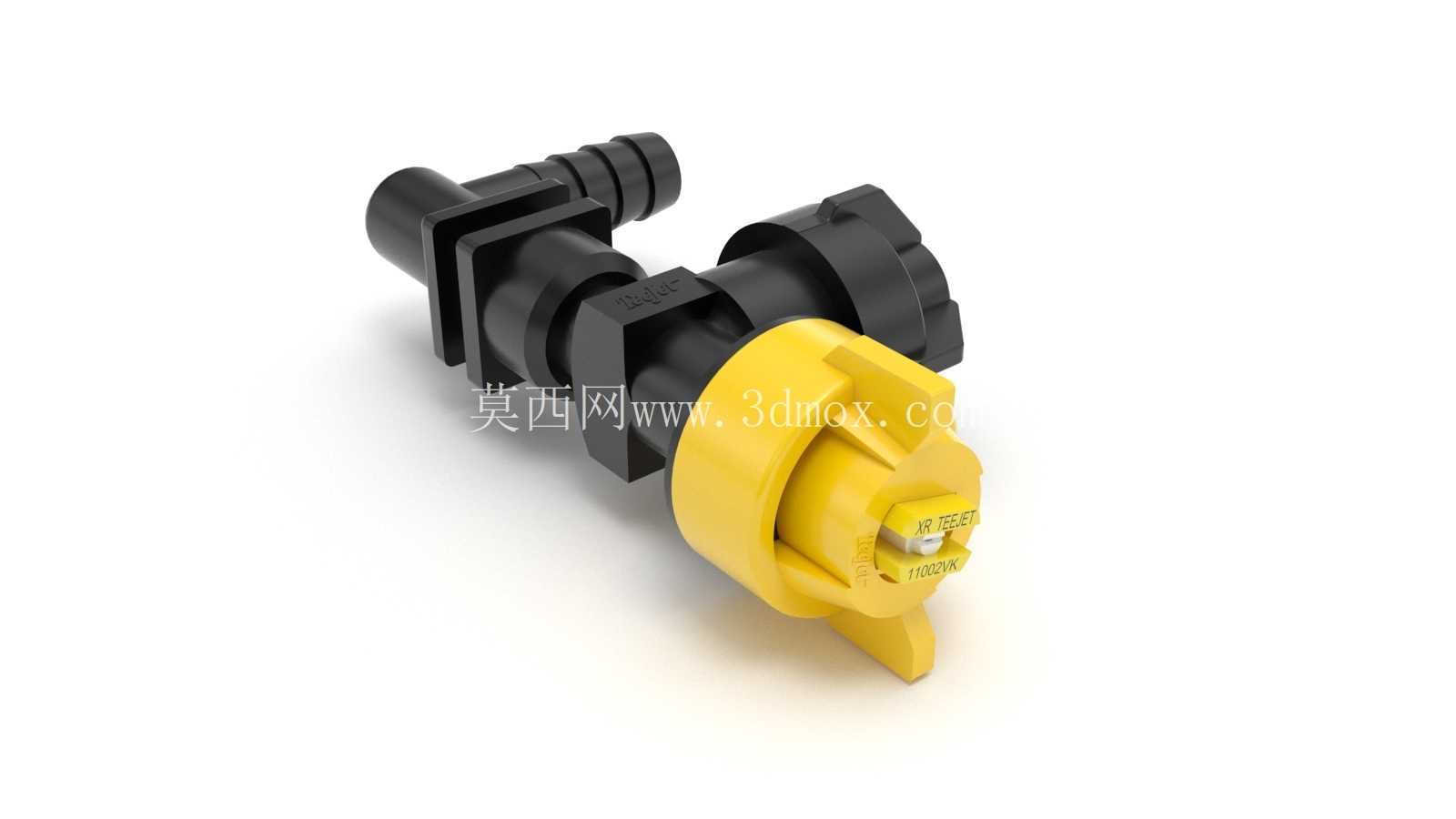

喷帽部分采用醒目的工程塑料配色，是农用喷嘴行业通用的流量色标规则，黄色对应额定压力0.3MPa下1.0L/min的流量规格，方便作业人员快速识别喷嘴参数，避免混装错装导致的喷施量不均。喷口内嵌陶瓷镶片，相比纯塑料喷口，耐磨性能提升5倍以上，能够耐受药液中固体颗粒、硬质杂质的长期冲刷，长时间作业后喷口不会出现磨损失圆、流量漂移的问题，保证雾滴粒径的一致性。

从安装边界来看，喷嘴主体总长度为72mm，最大外径位置为尾部的六角锁紧段，对边尺寸19mm，安装时相邻喷嘴的中心间距建议不小于35mm，避免旋转调整喷帽时出现结构干涉。进液端宝塔接头的有效插入长度为18mm，安装时需要确保软管完全推至接头根部的限位台阶，避免高压下软管滑脱。整体结构的过流通道采用流线型设计，没有直角突变结构，药液流经时的局部压力损失控制在0.02MPa以内，不会出现涡流滞流区，长期喷施可湿性粉剂类农药时，也不容易出现药剂沉积堵塞通道的问题。

在结构设计的细节上，喷帽与主体的卡扣配合面设置了三道环形密封槽，内置丁腈橡胶密封圈，在反复拆装调整、长期药液浸泡的工况下，密封性能不会出现衰减，不会出现接口处跑冒滴漏的问题。防滴结构的弹簧采用304不锈钢材质，能够耐受弱酸性、弱碱性农药的腐蚀，不会因为锈蚀导致弹簧卡滞、防滴功能失效。整体所有外露塑料部件均添加了抗紫外线助剂，露天挂载在喷杆上长期日晒，不会出现材料变脆、开裂的问题，户外使用寿命可达3年以上。

实际选型适配时，这套喷嘴可以匹配绝大多数主流喷杆喷雾机的管路布局，不需要对原有管路做额外改造，直接替换原有同接口规格的喷嘴即可使用。针对不同的作业需求，只需要更换对应色标的喷帽，就能调整喷雾流量和雾滴粒径，不需要更换整个喷嘴主体，降低了配件储备成本。喷雾扇面的角度为110度，在喷杆距离作物冠层50cm的常规作业高度下，单喷嘴的有效喷幅宽度为1.1米，匹配50cm的喷嘴间距时，相邻扇面的重叠率为20%左右，能够保证雾滴覆盖均匀度系数达到0.85以上，满足植保作业的喷施均匀性要求。
