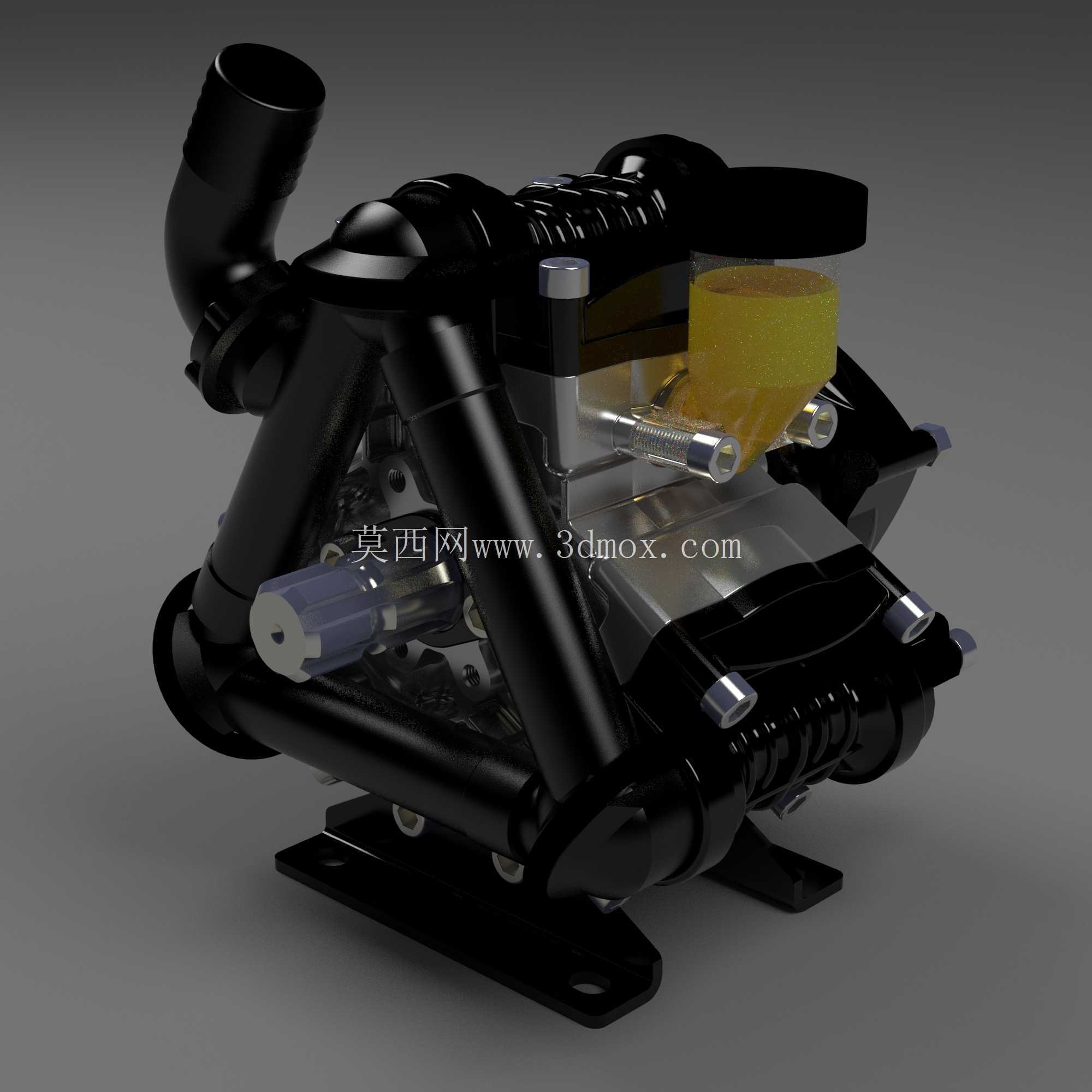

农用喷雾系统配套彗星泵BP-105结构设计

在丘陵山地经济作物植保作业场景中，背负式或担架式喷雾设备的核心动力输送部件长期面临工况波动大、介质含杂质、安装空间受限的实际问题，BP-105型彗星泵正是针对这类场景开发的容积式泵体结构。从实际作业反馈来看，多数小型农用喷雾泵在连续喷施2小时以上后，容易出现密封件磨损快、压力输出不稳、接口渗漏的问题，这款泵体在结构设计阶段就针对性做了优化。首先看安装边界，底部采用一体化冲压成型的安装支座，两个对称布置的长圆形安装孔可以适配不同机架的安装孔距，不需要额外加工转接板，安装面的平面度控制在0.1mm以内，能避免长期作业震动导致的固定螺栓松动。泵体的进出液接口采用大倾角弯管结构，进液口朝上倾斜15度，既可以减少进液管路的弯折阻力，也能在停机时减少泵腔内残液留存，避免冬季低温环境下残液结冰胀裂泵腔；出液口的管径匹配常规农用喷雾软管的通用尺寸，接口处做了环形密封槽，不需要额外缠绕生料带就能实现可靠密封。

从功能特性来看，这款泵采用三缸隔膜式容积工作原理，三个泵腔呈120度夹角对称布置，相比单缸或双缸结构，输出压力的脉动幅度降低40%以上，喷施过程中雾滴粒径更均匀，不会出现间歇性的压力骤升骤降导致的雾滴飘移或喷量不足。泵体的动力输入轴采用偏心结构设计，轴端的连接尺寸匹配通用小型汽油机或直流电机的输出轴，不需要额外定制联轴器，用户在替换旧泵时可以直接对接现有动力源。泵体外壳采用高强度工程塑料与金属嵌件结合的结构，接触药液的过流部件全部采用耐腐材质，能够适配常规农药、水溶性肥料的喷施需求，不会因为长期接触酸碱介质出现腐蚀开裂。

在结构设计思路上，这款泵充分考虑了农用场景的维护便捷性，泵头的端盖采用快拆式卡扣结构，不需要专业工具就能打开泵腔清理杂质，更换隔膜密封件的时间不超过10分钟，相比传统螺栓紧固的泵头结构，田间作业时的应急维护效率提升明显。泵体的整体外形尺寸控制紧凑，横向最大尺寸不超过280mm，高度方向预留了足够的管路操作空间，安装在担架式喷雾机机架上时，不会和旁边的药箱、动力单元出现空间干涉。从实际测试的工况适配性来看，这款泵的额定工作压力匹配常规农用喷雾的0.2-0.4MPa区间，自吸高度可以达到3米，不需要提前灌泵就能完成自吸上水，对于地块分散、取水点距离作业点较远的丘陵场景非常实用。泵体内部的流道做了圆弧过渡处理，没有直角死角，药液流经泵腔时的阻力更小，也不容易残留药渣堵塞流道，长期使用后只要用清水循环冲洗几分钟就能完成泵腔清洁，避免不同药剂混用产生的化学反应损坏密封件。另外，泵体的减震结构做了集成设计，安装支座和泵体主体之间设置了橡胶减震垫，能够吸收动力输入时产生的高频震动，减少作业时的噪音传递，也能避免震动传导到机架上导致管路接头松动。从三维建模的角度来看，这款泵的所有配合尺寸都做了公差匹配，运动部件的间隙控制在合理范围，既不会因为间隙过大出现内泄漏，也不会因为间隙过小导致运转卡滞，建模时需要重点关注偏心轴的运动轨迹、隔膜的形变范围以及进出液阀片的开合角度，确保装配后没有运动干涉，能够实现连续稳定的药液输送。
