农用UDOR IOTA 20高压喷雾泵结构设计

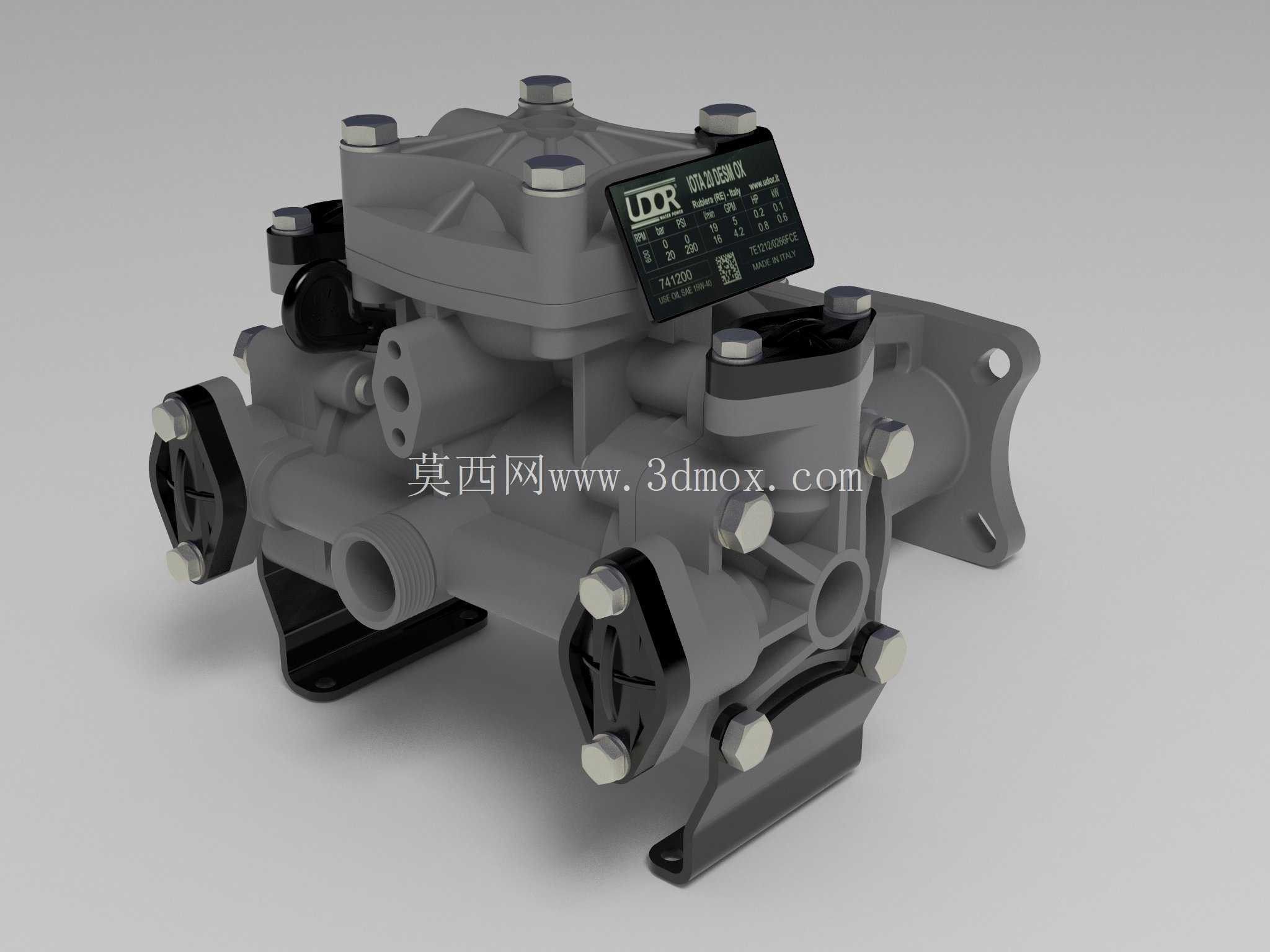

这款农用高压喷雾泵的三维结构设计，核心围绕丘陵、平原地带小地块植保作业的实际需求展开，区别于大型牵引式喷雾机配套的大流量泵组，这款泵的安装边界控制得十分紧凑，整体安装固定位采用同侧双挂耳+底部支撑脚的布局，挂耳的安装孔距适配市面多数18-25马力小型汽油机、柴油微耕机的动力输出侧安装位，不需要额外改制安装支架就能完成动力对接，底部支撑脚的橡胶减震垫预留安装槽，可直接固定在喷雾机机架的标准20*20方管横梁上，不需要额外焊接转接件，适配性覆盖了国内主流的小型背负式、手推式、车载式喷雾作业平台。

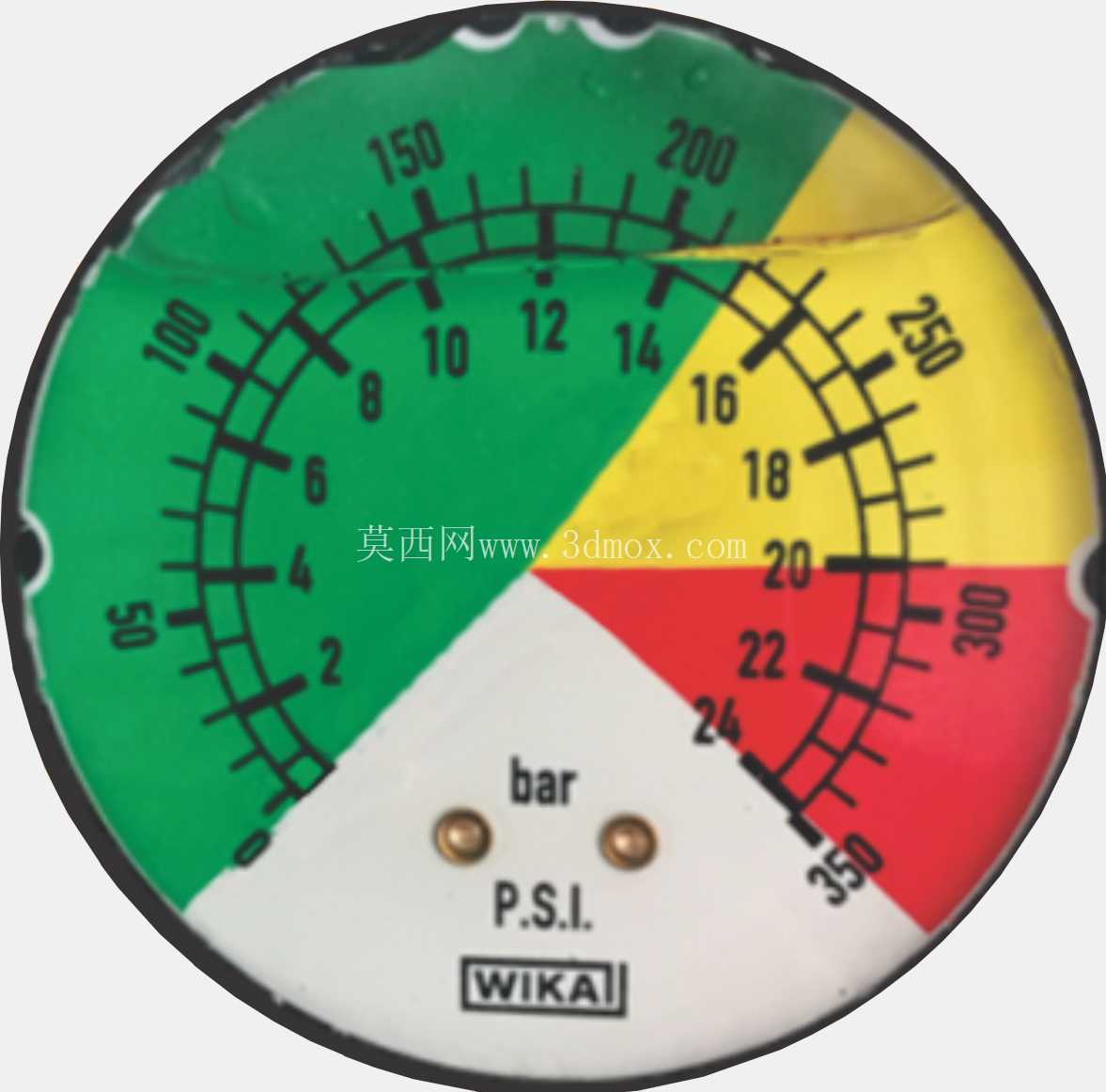

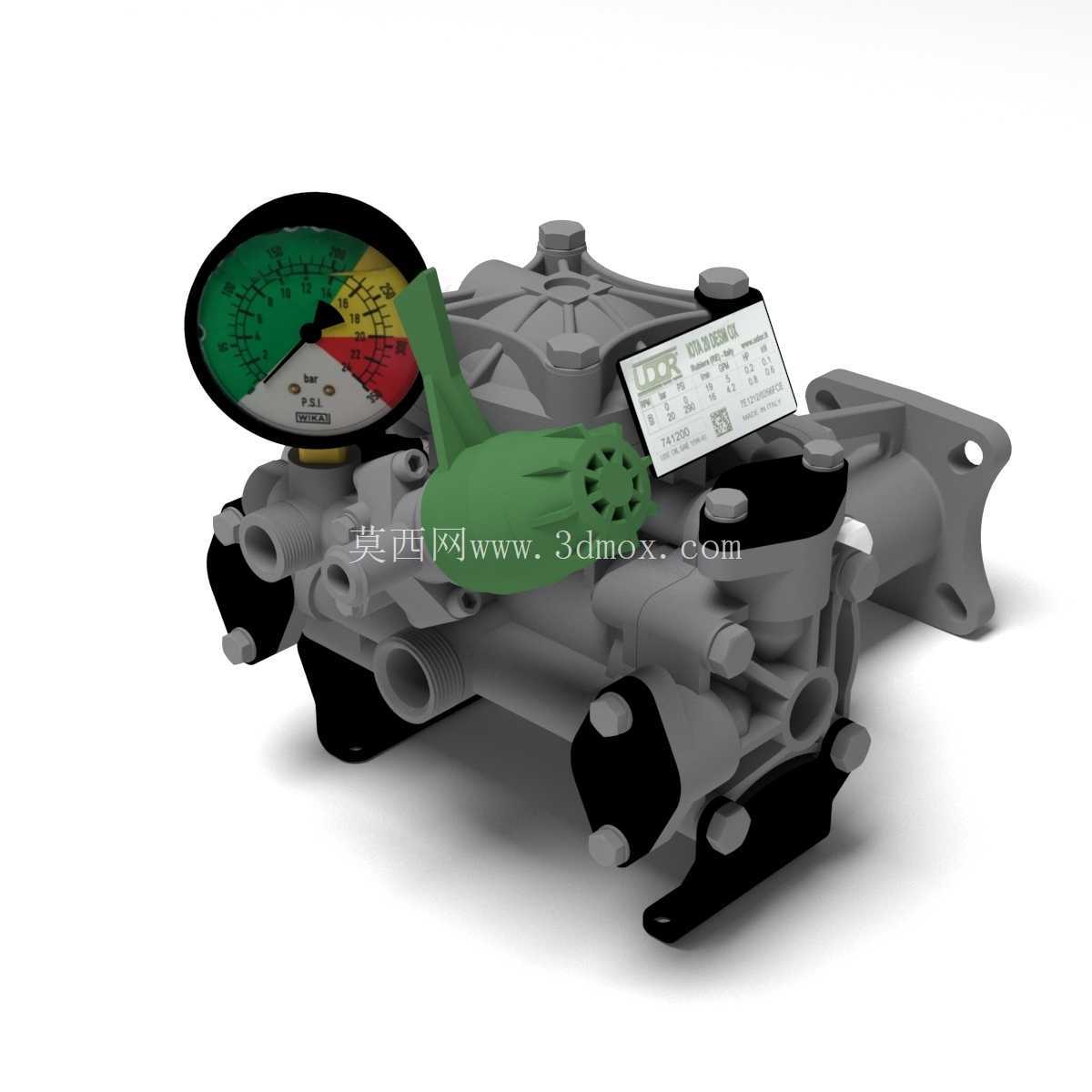

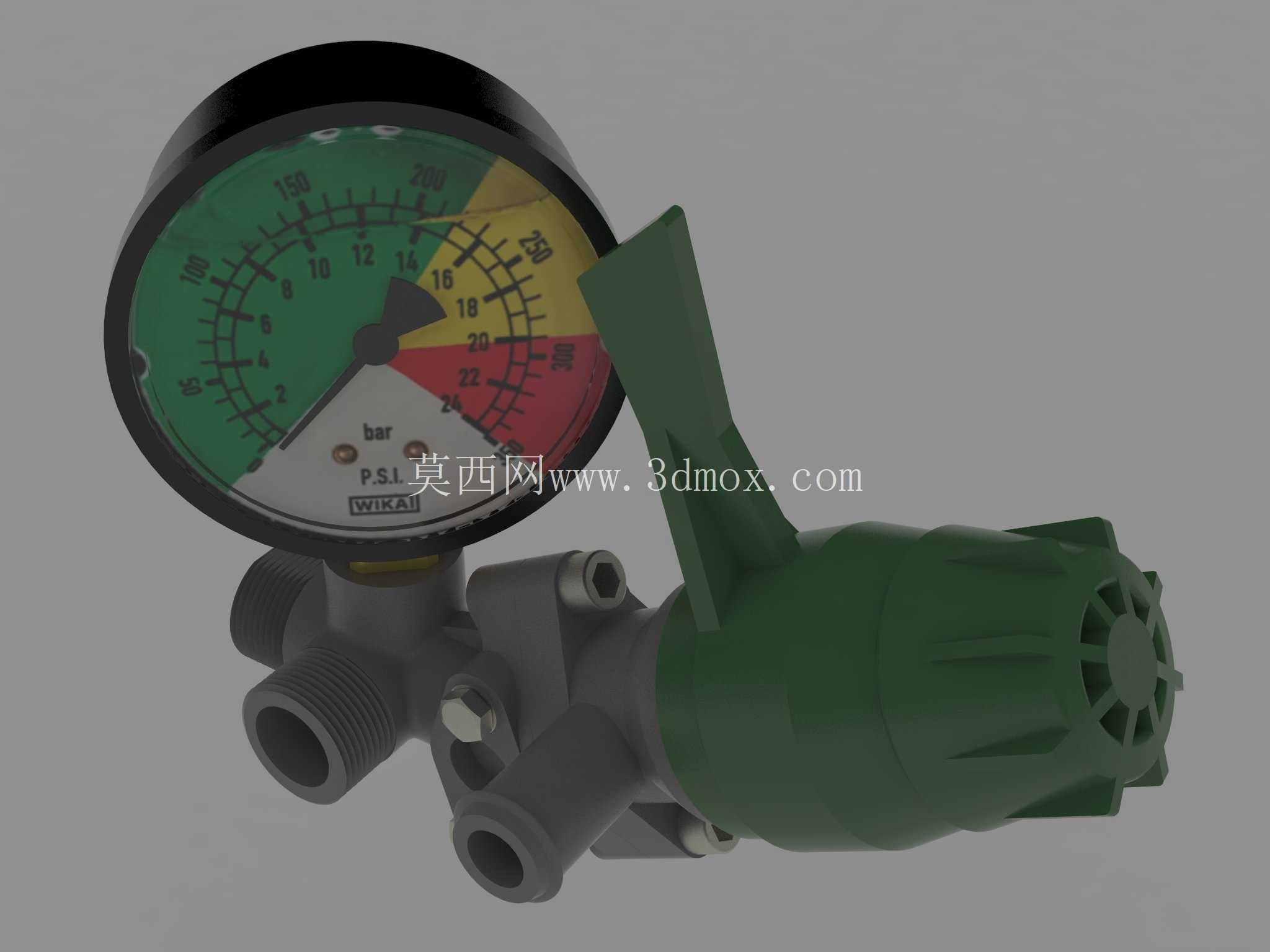

从功能特性来看，这款泵属于三缸柱塞式高压泵结构，泵头的进出水阀组采用对称式布局，进水口设置在泵体侧下方，采用标准外螺纹快接结构，可直接对接农用输水软管，不需要额外转换接头，出水口设置在泵体上方，配套的调压阀组集成在出水侧，自带的压力表采用三色刻度标识，绿色区间为常规作业压力范围，对应0.5-2.5MPa的常规喷雾压力，可满足大田作物叶面喷施、除草剂喷洒的压力需求，黄色区间为2.5-4.0MPa的高压区间，可适配高射程喷枪，用于果树冠层喷施、场地消杀作业，红色区间为超压警示区间，调压阀在压力达到阈值时会自动回水卸压，避免泵体超压损坏密封件。泵体自带的绿色塑料护罩是专门针对农用作业场景设计的，护罩覆盖在柱塞传动侧，可阻挡田间作业时的泥水、杂草碎屑卷入传动连杆机构，护罩采用快拆卡扣结构，日常维护时不需要拆卸整体泵体，掰开卡扣就能取下护罩检查柱塞密封件的磨损情况。

设计思路上，这款泵的壳体采用高压铸造铝合金材质，在保证泵体耐压强度的前提下，整体重量控制在7.2kg左右，相比同参数的铸铁泵体重量降低了40%，非常适合小型移动喷雾设备的轻量化需求。泵体内部的柱塞采用陶瓷涂层处理，相比普通不锈钢柱塞，耐磨性能提升3倍以上，可适配农药、消杀剂等带有一定腐蚀性的液体介质，密封件采用耐油耐腐的丁腈橡胶材质，密封槽的设计预留了0.2mm的压缩余量，在长期高压往复运动下可保持稳定的密封性能，减少滴漏问题。传动端的曲轴采用偏心式结构，连杆大头采用滚针轴承支撑，相比传统的铜套结构，运转时的摩擦阻力更小，动力损耗降低15%左右，在配套小马力动力时也能稳定达到额定流量。

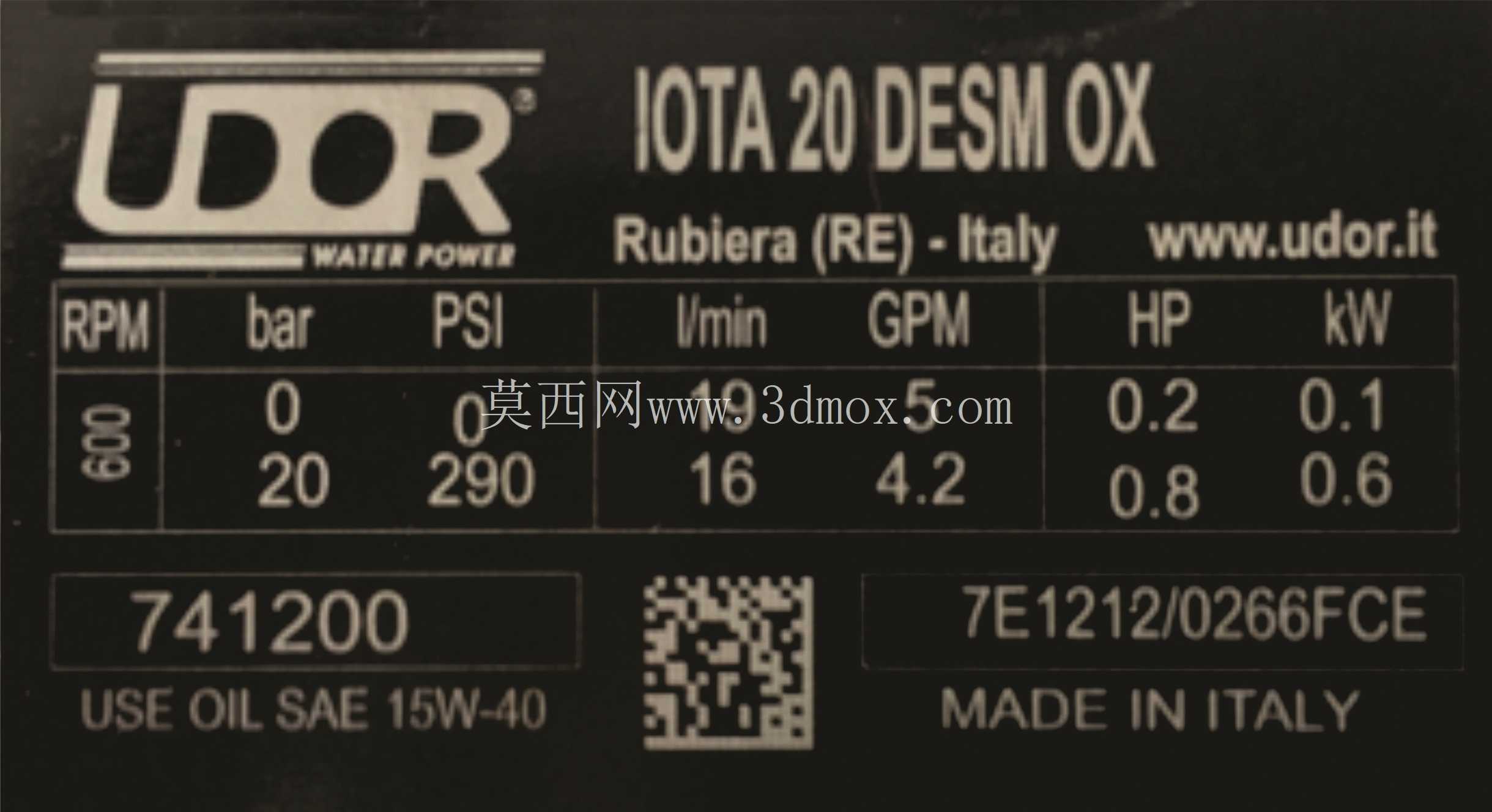

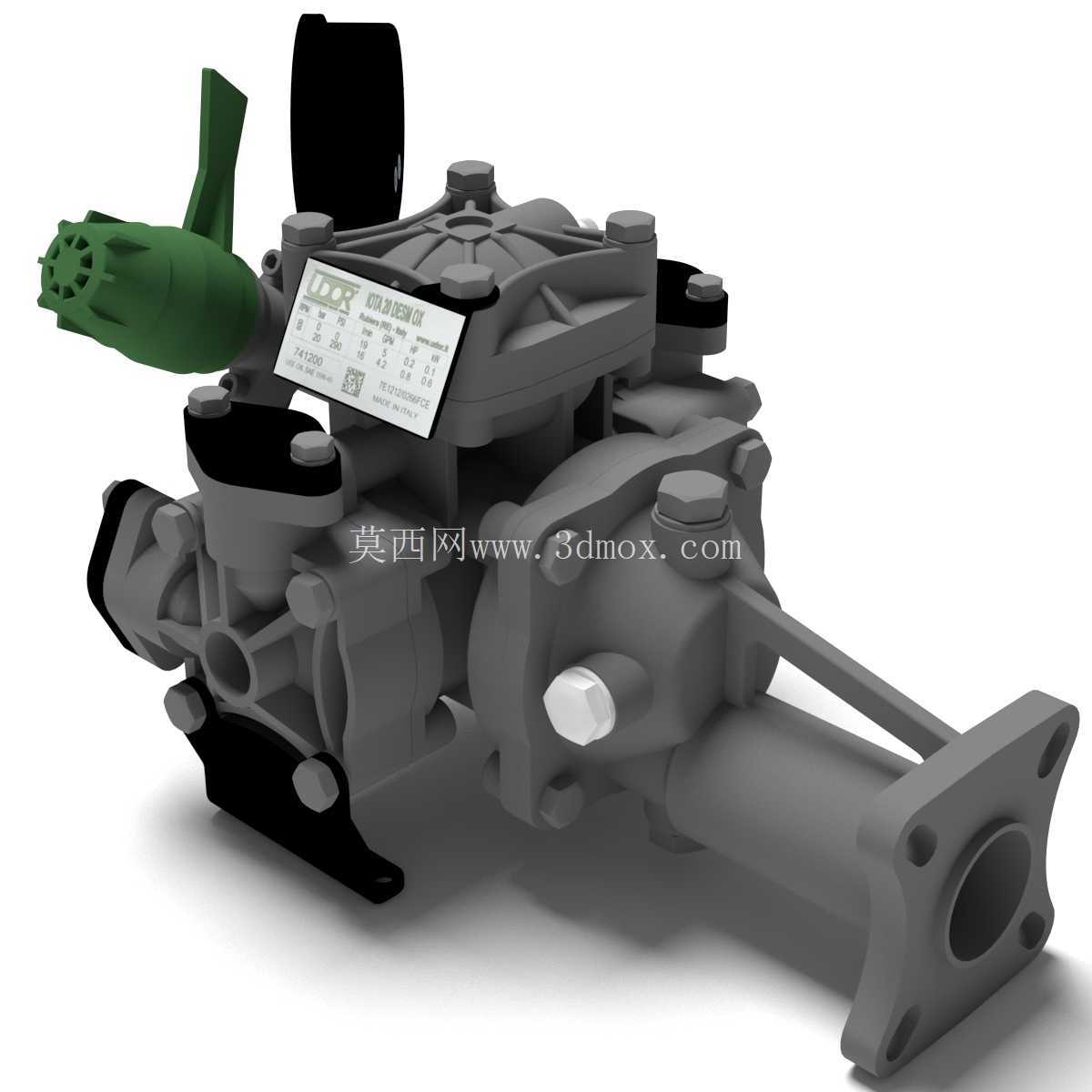

从安装边界的细节来看，泵的动力输入轴采用标准花键结构，可直接对接汽油机的动力输出法兰，输入轴的伸出长度控制在32mm，避免了轴伸过长导致的动力端震动问题，泵体的整体外形轮廓没有突出的尖锐结构，所有边角都做了R3以上的圆角处理，避免在田间安装、搬运时划伤操作人员。进出水口的位置设计避开了安装固定位的干涉区域，接装软管后不会和机架、动力部件产生摩擦，泵体上预留的铭牌安装位为内凹式结构，可避免作业时树枝、杂物刮蹭损坏铭牌。回水通道集成在泵体内部，不需要额外外接回水管路，减少了外部管路的接头数量，降低了管路漏液的概率。

在实际应用场景中，这款泵除了常规的农业植保作业外，还可适配小型环卫消杀设备、高空作业清洗设备，在2.0MPa压力下可达到20L/min的额定流量，搭配不同的喷嘴可实现雾化喷施、柱状高压冲洗等不同作业模式。泵体的调压机构带有锁紧装置，调整好作业压力后可锁紧固定，避免作业过程中因为震动导致压力偏移，压力表的表盘做了防水密封处理，可在雨天、高湿度环境下正常显示压力数值，不会因为进水导致表盘起雾、指针卡滞。整体结构的易损件都采用模块化设计，柱塞密封、进出水阀组都可单独更换，不需要更换整个泵头，日常维护成本更低，非常适合基层农业作业、小型消杀服务的使用需求。
