CometAPS51农用柱塞泵结构设计

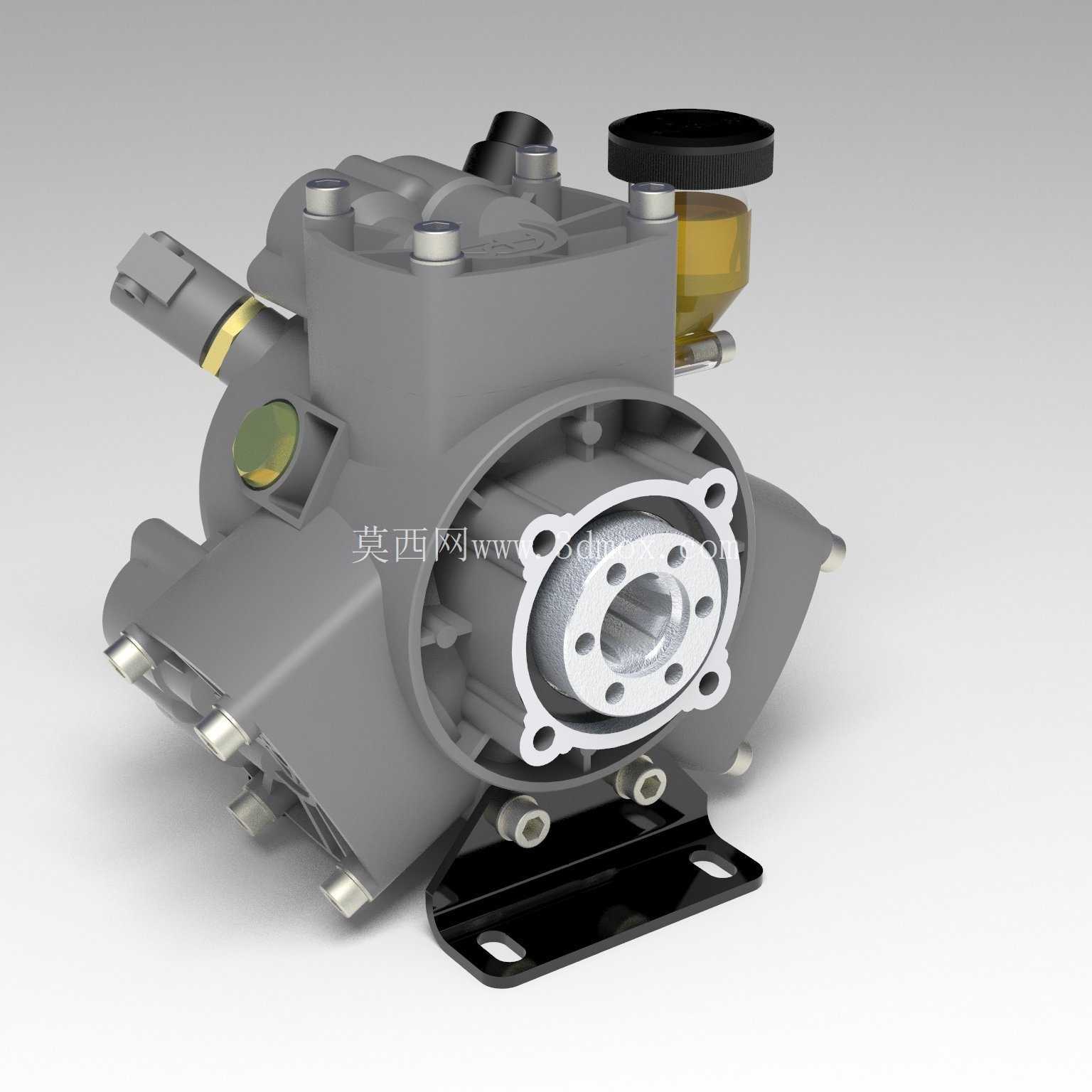

　　做农业植保机械配套选型快十年，经手的高压泵三维模型少说也有上百套，这次拆解的Comet APS 51系列双规格泵体，是大田喷杆喷雾机、果园风送打药设备里适配度很高的核心增压部件，很多做植保设备改装的厂商都会拿这个结构做参考改型。先从安装边界说，这套模型做了普通轴和通轴两个版本，底座采用冲压成型的黑色安装支架，四个长圆形安装孔的孔距留了足够的调整余量，适配不同机架的安装孔位偏差，不用额外做转接板就能直接固定在方管焊接的设备机架上，安装面到泵轴中心的高度差控制得很精准，和柴油发动机、低速电机直连的时候，不用反复调整带轮的同轴度，能减少传动带的偏磨损耗。泵体的主体采用压铸铝合金壳体，壁厚均匀性控制在2mm左右，既保证了高压工况下的结构强度，又把整体重量压到了适合移动植保设备的区间，不会给拖挂式喷药机增加过多的前部负载。进出水口的法兰接口做了标准的四孔定位，和市面上通用的高压水管快接接头完全匹配，不用重新做接口改型，现场更换管路的时候效率很高。顶部的黑色旋盖是润滑油加注口，旁边的透明油标可以直接观察腔体内的润滑油液位，日常维护的时候不用拆开泵盖就能判断是否需要换油，很适合户外作业的使用场景。

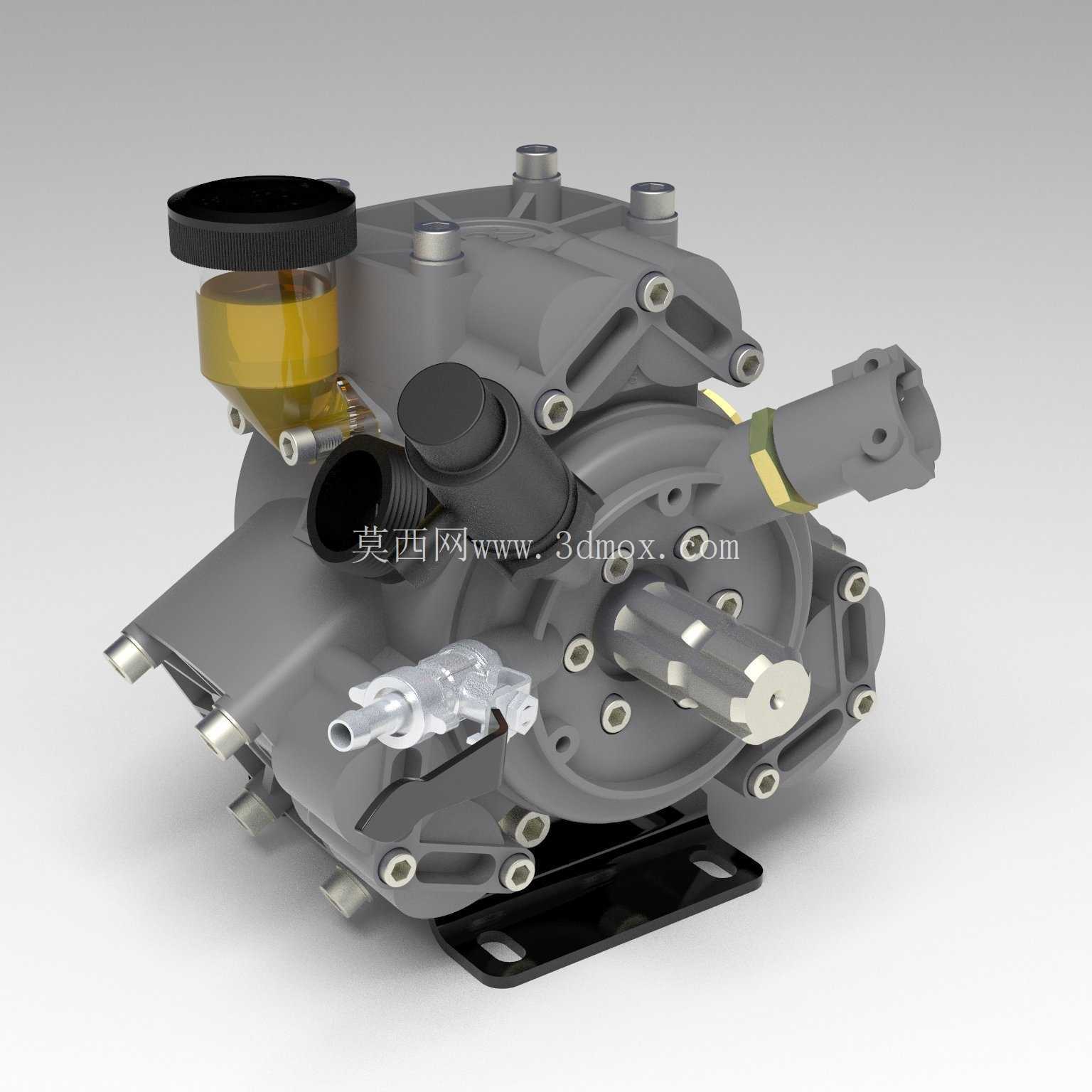

　　侧面的黄色部件是压力空气室，作用是缓冲柱塞往复运动产生的压力脉动，让输出的药液压力更稳定，避免喷杆上的喷头出现忽大忽小的喷量偏差，尤其是在宽幅喷杆作业的时候，稳定的压力能保证整个喷幅内的雾滴沉积均匀度，不会出现局部漏喷或者药量过大产生药害的情况。泵体前端的动力输入端做了两种轴型设计，普通轴版本适合通过联轴器和电机直连，通轴版本则可以在轴的另一端串联安装液压泵或者其他附属部件，不用额外增加动力输出接口，能简化整套设备的动力传动布局，减少传动环节的功率损耗。内部的柱塞密封结构采用了多层复合密封件，模型里把密封槽的尺寸、导向套的配合间隙都做了还原，在建模的时候可以直接参考这个配合公差，不用反复计算密封件的压缩量，能缩短改型设计的周期。

　　壳体上的固定螺栓位置都做了均匀分布，拆解维护的时候可以按对角顺序拆装，避免壳体因为受力不均产生变形，密封面的平面度要求在模型里也做了隐含的设计体现，装配的时候只要按规定扭矩拧紧，就能保证高压腔不会出现渗漏。从实际应用场景来看，这款泵除了用在农业植保打药设备上，稍微改一下密封件的材质，还能用到小型环卫高压清洗设备、庭院喷灌系统的增压单元里，因为它的转速区间和常用的168F汽油机、2.2KW四级电机的输出转速完全匹配，不需要额外加装减速机构，整套动力单元的结构可以做得非常紧凑。在做三维建模参考的时候，要特别注意泵腔内部的流道过渡，模型里的流道没有直角拐角，都是圆滑过渡的曲面，这样能减少药液在泵腔内的流动阻力，降低紊流产生的噪音，同时也能减少药液残留，在更换不同药剂的时候，不用反复冲洗泵腔就能避免不同药剂混合产生反应。安装支架的折弯角度、加强筋的位置也都经过了受力优化，在泵体满负荷工作产生往复振动的时候，支架不会出现共振开裂的情况，固定脚的减震垫安装位也预留了足够的空间，可以加装橡胶减震垫进一步降低振动向机架的传递。

　　两个版本的泵体除了轴的结构不同，其余的壳体、柱塞、阀组部件都是通用的，这种模块化的设计思路能大幅降低生产时候的零件开模成本，也方便后期维修的时候更换配件，不用储备两种不同规格的易损件，对终端用户来说维护成本也更低。在做设备选型匹配的时候，要注意泵的旋转方向和动力输出端的旋转方向一致，模型上的动力输入端做了键槽定位，装配的时候不会出现装反的情况，进出水口的位置也做了流向标识，接反的话会导致泵无法正常吸液增压。整体来看，这套泵体的结构设计非常成熟，没有多余的冗余结构，每个部件的位置都兼顾了功能实现和维护便利性，不管是做同类产品的逆向建模参考，还是做新设备的选型适配，都能提供很直观的结构参考，尤其是在处理安装空间受限的小型移动植保设备时，这个紧凑的结构尺寸优势非常明显，不用为了容纳泵体额外加大机架的尺寸，能有效控制整套设备的制造成本和转运重量。
