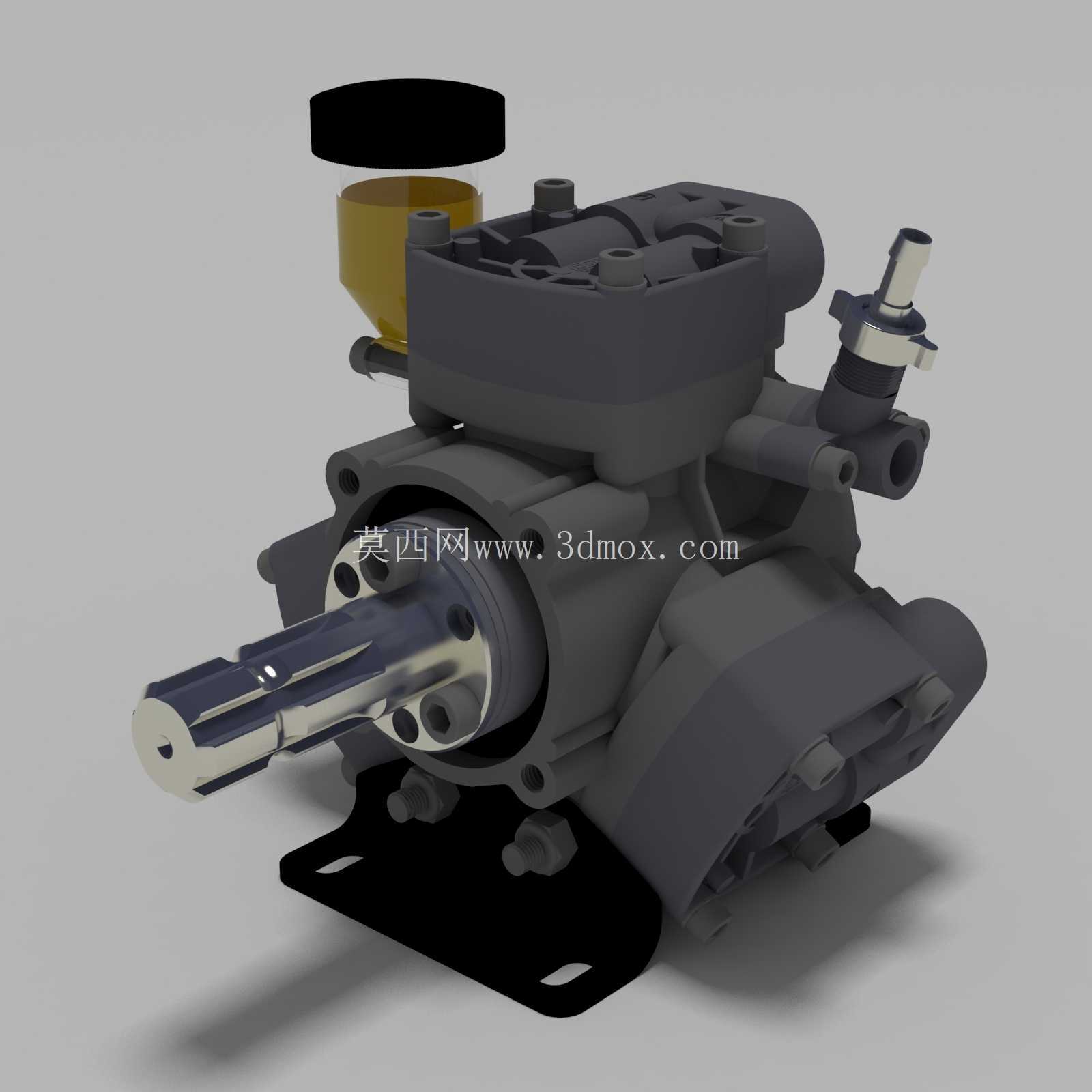

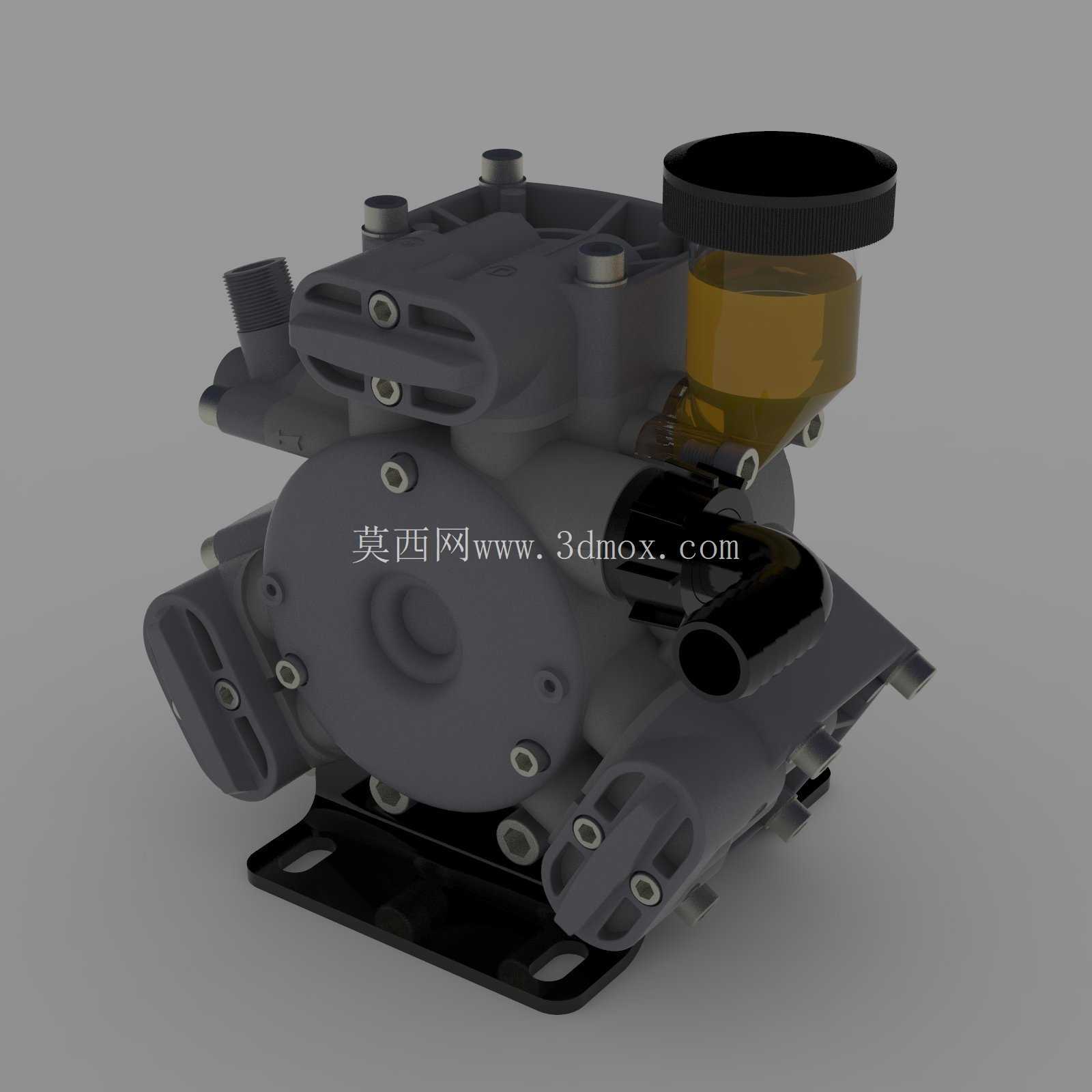

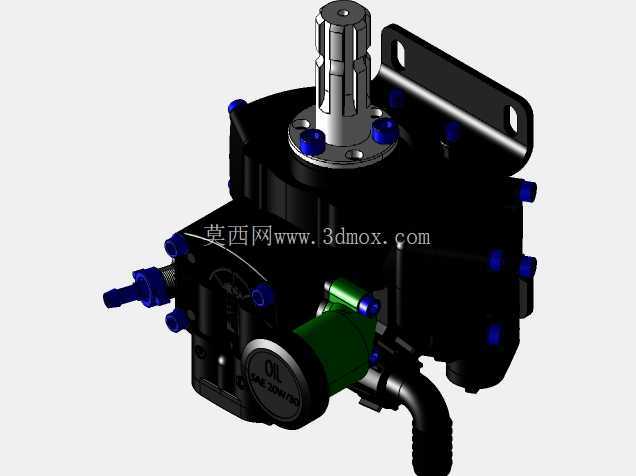

CometAPS41农用隔膜泵三维结构设计

这款Comet APS 41农用泵，核心应用场景集中在大田植保作业、小型果园灌溉给药、设施农业水肥输送环节，是中小型机动植保机械的核心流体输送部件。从实际作业需求出发，这类泵需要同时兼顾低压大流量输水、带压喷施药剂的双重工况，还要耐受常见农药、水溶肥的轻度腐蚀，同时适应田间作业的颠簸、粉尘环境，不能因为频繁的位置移动出现密封失效、连接松动的问题。

从结构设计逻辑来看，整个泵体采用分体式压铸壳体拼接结构，主体承压腔使用高强度压铸铝合金成型，在保证壳体刚性的前提下尽可能压缩整体重量，方便挂载在小型汽油机、电动机驱动的植保机架上。泵体底部预留的一体化安装底座，开有四个长圆形安装孔，安装孔位的中心距适配国内多数3-8马力小型动力机架的通用安装尺寸，安装时可以根据机架的固定螺栓位置做小范围的位置调整，不需要额外加工转接板，降低田间改装的难度。底座与泵体主体采用加强筋连接，筋位走向顺着泵体工作时的振动方向布置，能够抵消动力端传递过来的往复振动，避免长期作业出现安装脚断裂的问题。

泵体上部的半透明加注腔，采用耐溶剂工程塑料材质，一方面可以直观观察腔体内的液位、介质状态，作业前加注润滑液或者排空残余空气时不需要拆开壳体，另一方面这个腔体的口径做了加大处理，田间作业时即使有少量杂质混入，也不会直接进入核心承压腔，减少磨粒磨损对隔膜、单向阀的损伤。进出液接口采用侧置对称布局，接口的连接尺寸匹配农用植保领域通用的软管快插规格，不需要额外转换接头就能直接连接药箱、喷施管路，接口位置做了加厚凸台设计，频繁插拔软管也不会出现接口开裂的问题。

功能特性上，这款泵采用隔膜式容积工作原理，相比叶轮式的离心泵，它可以在低转速下输出稳定的压力，不会因为管路轻微堵塞就出现流量大幅波动，喷施农药时可以保证雾滴均匀度，不会出现局部药量过大或者漏喷的问题。泵体内部的单向阀组采用对称布置结构，进液、出液的流道做了圆弧过渡处理，尽可能减少流道拐点造成的压力损失，输送含有少量固体颗粒的药肥混合液时，也不容易出现流道堵塞的问题。泵体侧面预留的调压接口，可以直接外接通用的压力调节阀，根据不同的喷施需求调整输出压力，适配喷枪、喷杆、雾化喷头等不同的作业终端。

从安装边界来看，整个泵体的外接轮廓没有突兀的外凸结构，所有的连接螺栓都做了沉头处理，挂载在机架上时不会和周边的油箱、管路、机架杆件发生干涉。动力输入轴的伸出长度、轴径尺寸匹配通用的小型离合器、皮带轮安装尺寸，不管是汽油机直连还是皮带传动，都能直接适配，不需要额外定制连接部件。泵体的整体重量控制在单人可搬运的范围内，田间转场时不需要借助吊装设备，一个人就能完成拆装转移。

在细节设计上，所有的壳体拼接面都采用平面密封加O型圈的双重密封结构，密封槽的深度、宽度按照耐橡胶永久变形的参数设计，长期在户外温差变化大的环境下作业，也不会出现介质渗漏的问题。泵体外部的连接螺栓统一采用同一种规格，田间维修时不需要携带多种规格的扳手，出现易损件损坏的情况可以快速拆解更换。壳体外部的散热筋顺着空气流动方向布置，连续长时间作业时，泵体内部的热量可以顺着筋位快速散发，不会因为温度过高造成隔膜提前老化失效。
