农用喷雾器压力调控集成阀组结构

　　这套阀组结构主要配套背负式、担架式及牵引式农用喷雾设备使用，在大田作物病虫害防治、果园植保喷施、公共区域消杀作业场景中承担核心的流体压力调控职能，是连接药泵输出端与喷杆管路的关键控制单元。日常作业中，药泵从药箱抽取药液后会先通入该阀组的主进液腔，操作人员可通过侧置的扳把式阀门切换通路状态，实现喷施作业、回流泄压、分段管路通断的不同工况切换，顶部集成的压力表可实时反馈输出管路的实时压力，方便操作人员根据作物冠层高度、喷施距离、药剂类型调整输出压力，避免压力过高导致的药液雾化过细飘移浪费，或是压力不足造成的药液覆盖不均、防效下降问题。

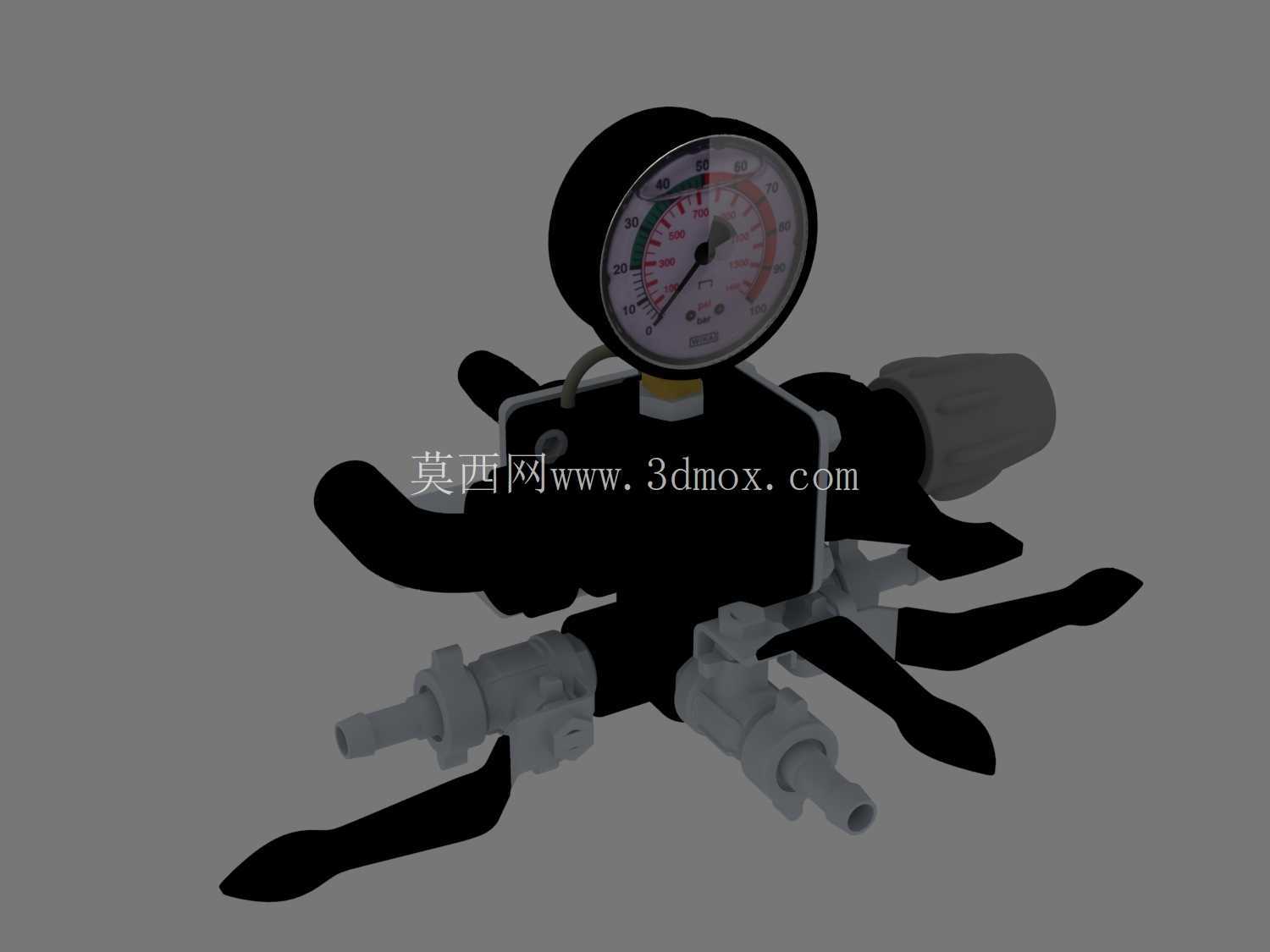

　　从结构设计逻辑来看，该阀组采用集成式块体布局，将主通路阀体、压力检测接口、多组控制手柄、进出液接头全部整合在统一的阀座基体上，摒弃了传统喷雾器控制单元多接头拼接的结构形式，减少了管路连接点的数量，从根源上降低了药液渗漏的概率，同时压缩了整体安装占用空间，方便在紧凑的喷雾器机架上完成固定安装。阀组的进出液接口采用标准外锥面快插结构，可直接匹配农用喷雾设备常用的高压编织软管，无需额外加工转换接头，安装时只需将软管推入接口到位即可自动锁止密封，拆卸时按下接口处的弹性卡圈就能拔出管路，田间作业时的维护更换效率更高。

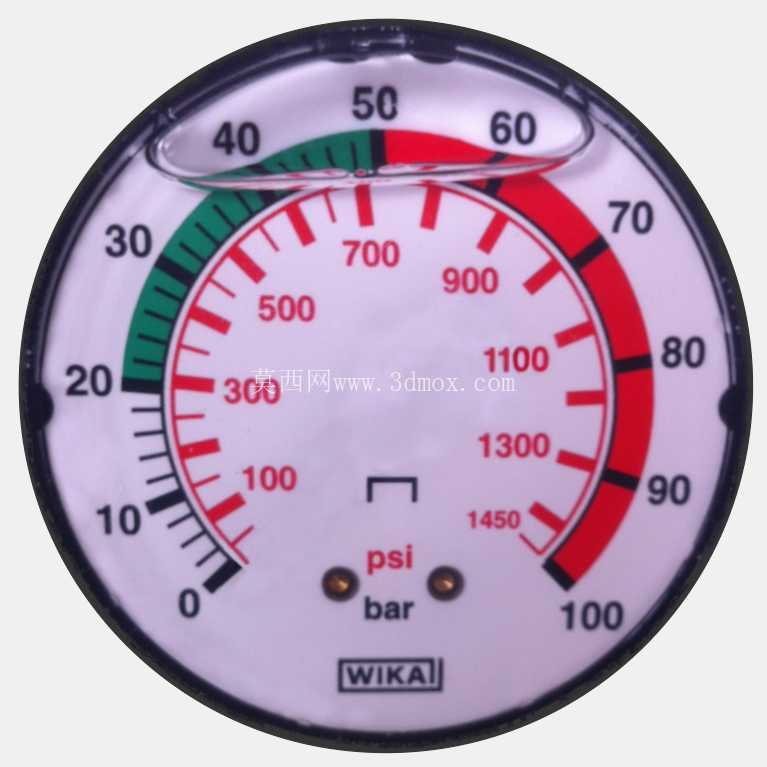

　　顶部的压力表通过轴向螺纹接口直接固定在阀座的测压通道上，测压通道与主出液腔直接连通，没有多余的转接管路，压力反馈的延迟被控制在极小范围内，压力表表盘采用彩色刻度标识，绿色区间对应常规喷施作业的推荐压力范围，红色区间为超压警示区间，操作人员在作业过程中无需凑近读取数值，余光扫过就能判断当前压力是否处于合理区间，降低长时间作业的视觉疲劳。阀组上的多个操作手柄采用加长杠杆式设计，手柄表面做了防滑的凹凸纹理，即使操作人员佩戴沾有药液或泥土的防护手套，也能轻松扳动切换阀门状态，不会出现打滑脱手的情况；手柄的转动角度设置了明确的挡位限位，每个通路状态对应固定的手柄角度，切换时会有清晰的到位触感，无需反复确认阀门是否完全开闭。从安装边界来看，阀组整体的固定点位设置在基体背面的两个对称安装耳上，安装孔位间距适配多数农用喷雾器机架的通用安装尺寸，安装时只需穿入两颗标准螺栓即可完成固定，不需要对原有机架做额外的打孔改装；阀组所有外接接口的朝向都经过布局优化，接入管路后不会出现管路弯折、与周边机架部件干涉的情况，操作手柄的转动范围内也没有遮挡结构，操作人员站在常规操作位置就能触碰到所有控制手柄，不需要探身或是调整站位就能完成所有操作。

　　内部流道设计上，阀组的主通路采用等径圆滑过渡结构，药液在阀组内部流动时不会出现截面突变造成的压力损失，也避免了局部涡流导致的药液沉积堵塞问题，即使喷施可湿性粉剂类的容易产生沉淀的药剂，也能减少流道内部的残留堆积，降低作业后的清洗难度。阀组的密封结构采用耐农药腐蚀的橡胶材质，长期接触各类酸碱药剂、除草剂、杀虫剂都不会出现溶胀、老化失效的问题，适配农业植保场景下复杂的药剂使用环境。在实际作业的工况适配性上，该阀组可覆盖常规喷雾作业0.2到0.6兆帕的常用压力区间，泄压通路可在停止喷施时将泵出的药液直接导回药箱，不需要关闭药泵就能实现停喷，避免药泵长时间憋压造成的密封件损坏、泵体过热问题，延长整个喷雾系统的使用寿命。多通路的结构设计还支持同时连接多组喷杆，或是分别控制不同方向的喷头开关，满足宽幅喷杆喷雾、果园定向喷雾等不同作业模式的需求，不需要额外加装分路阀门，简化了整个喷雾系统的管路布局。
