带活动弹簧的汽车减震器结构设计

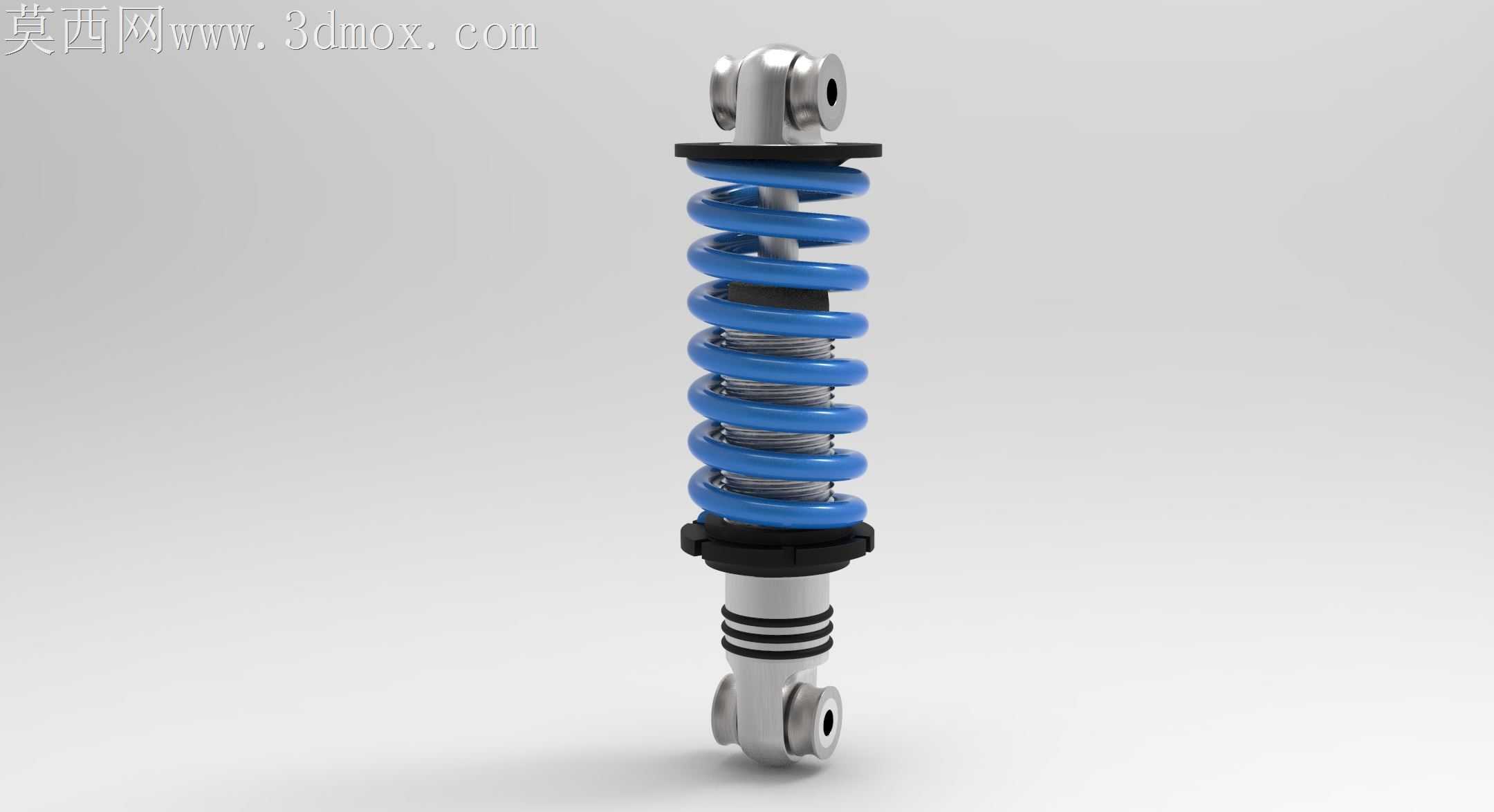

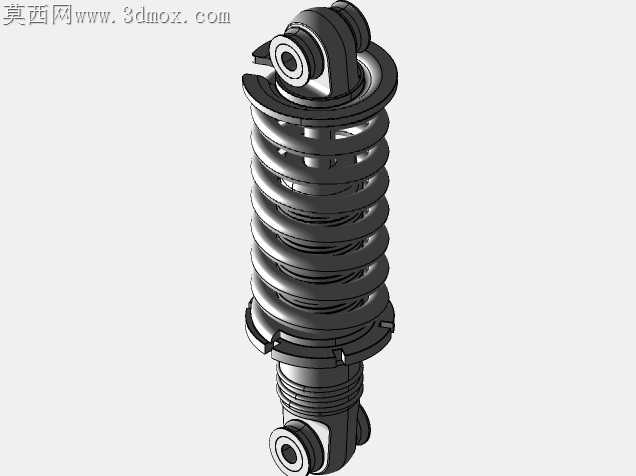

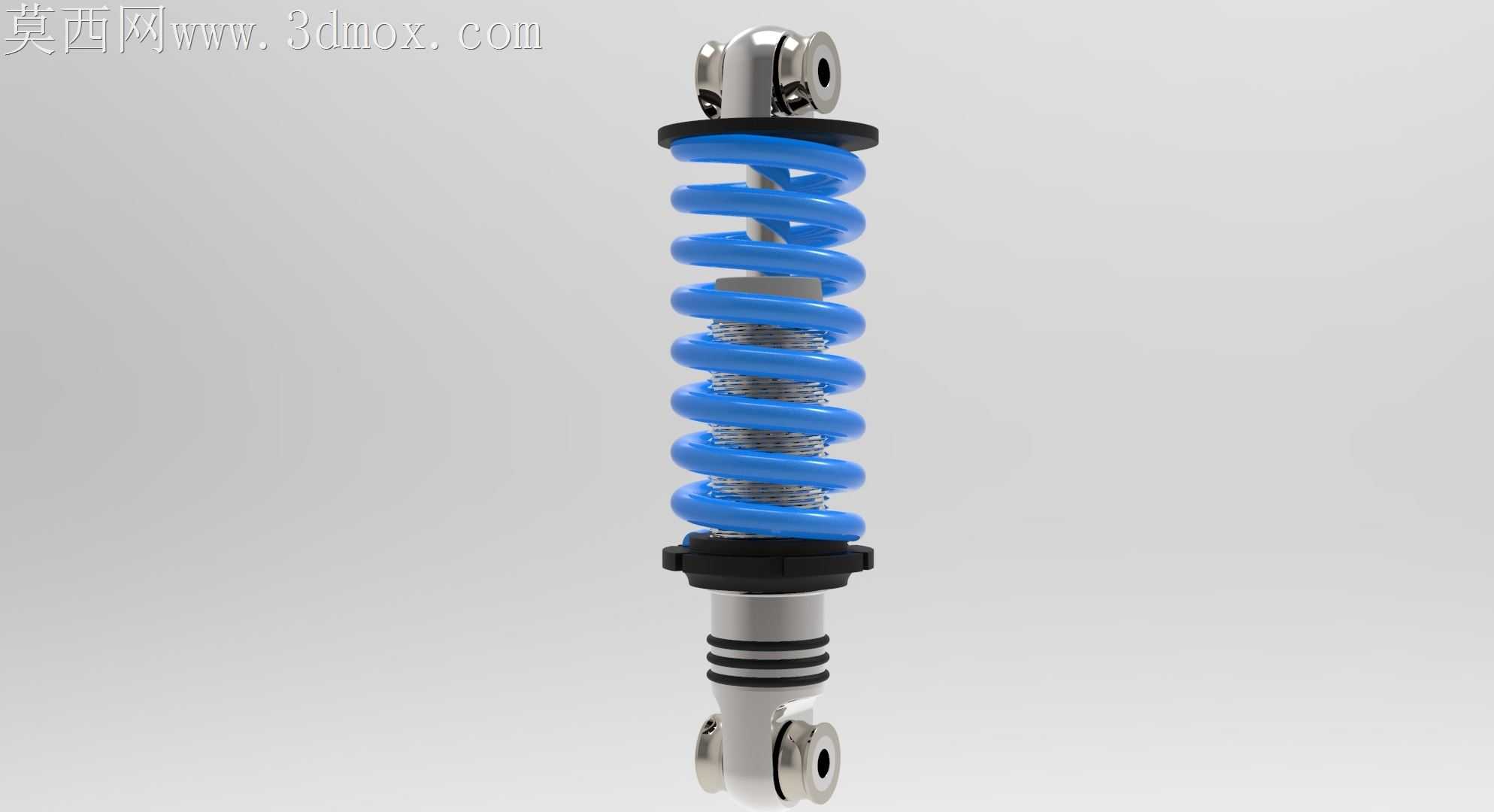

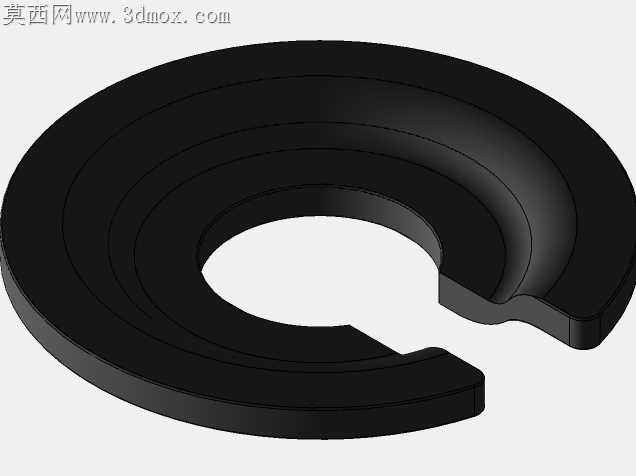

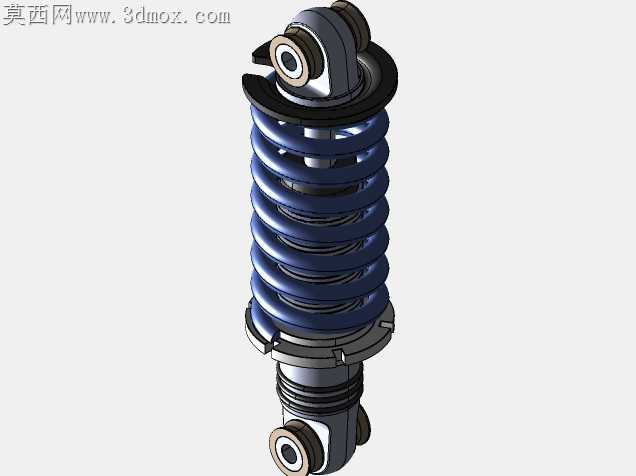

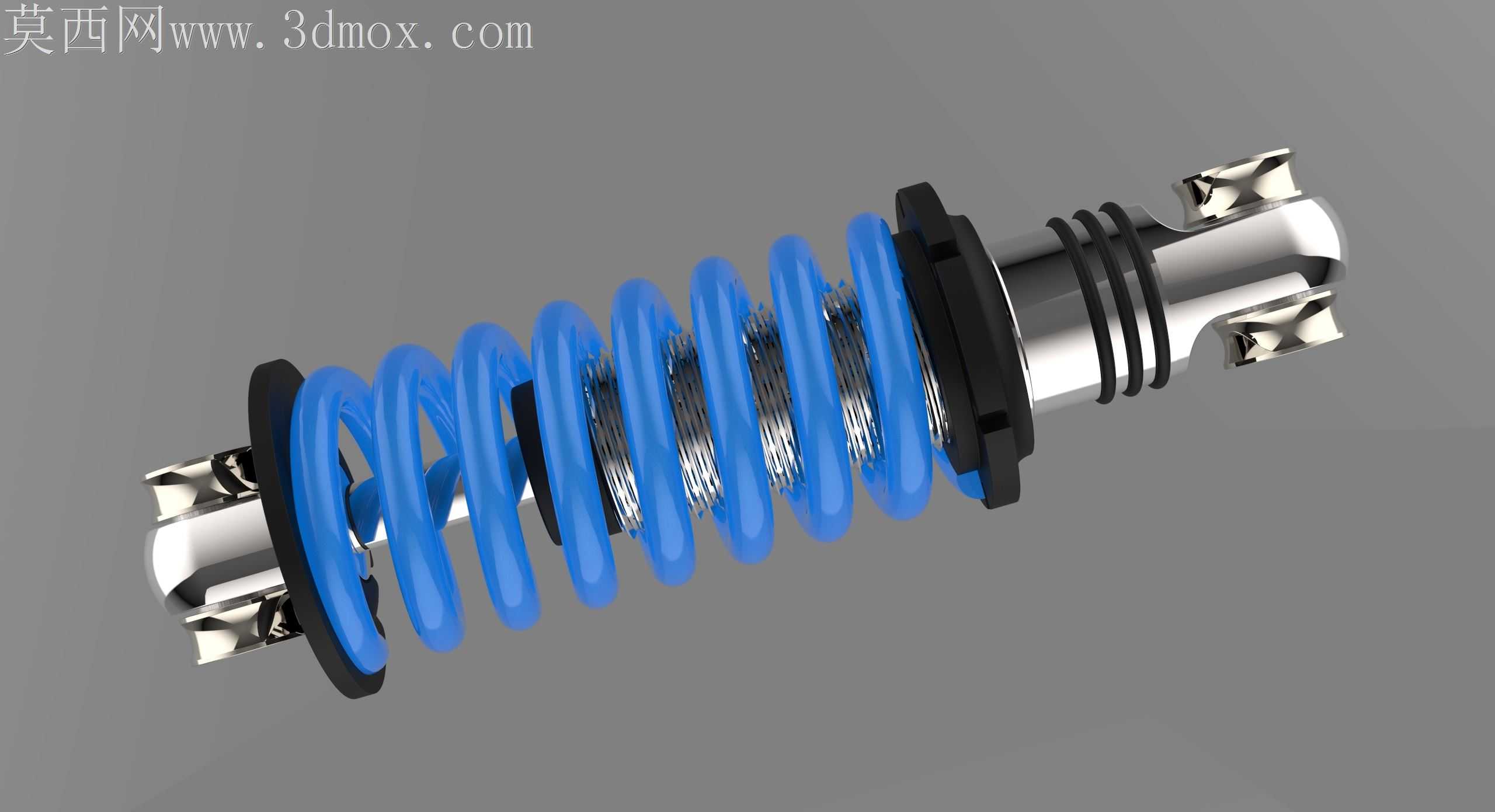

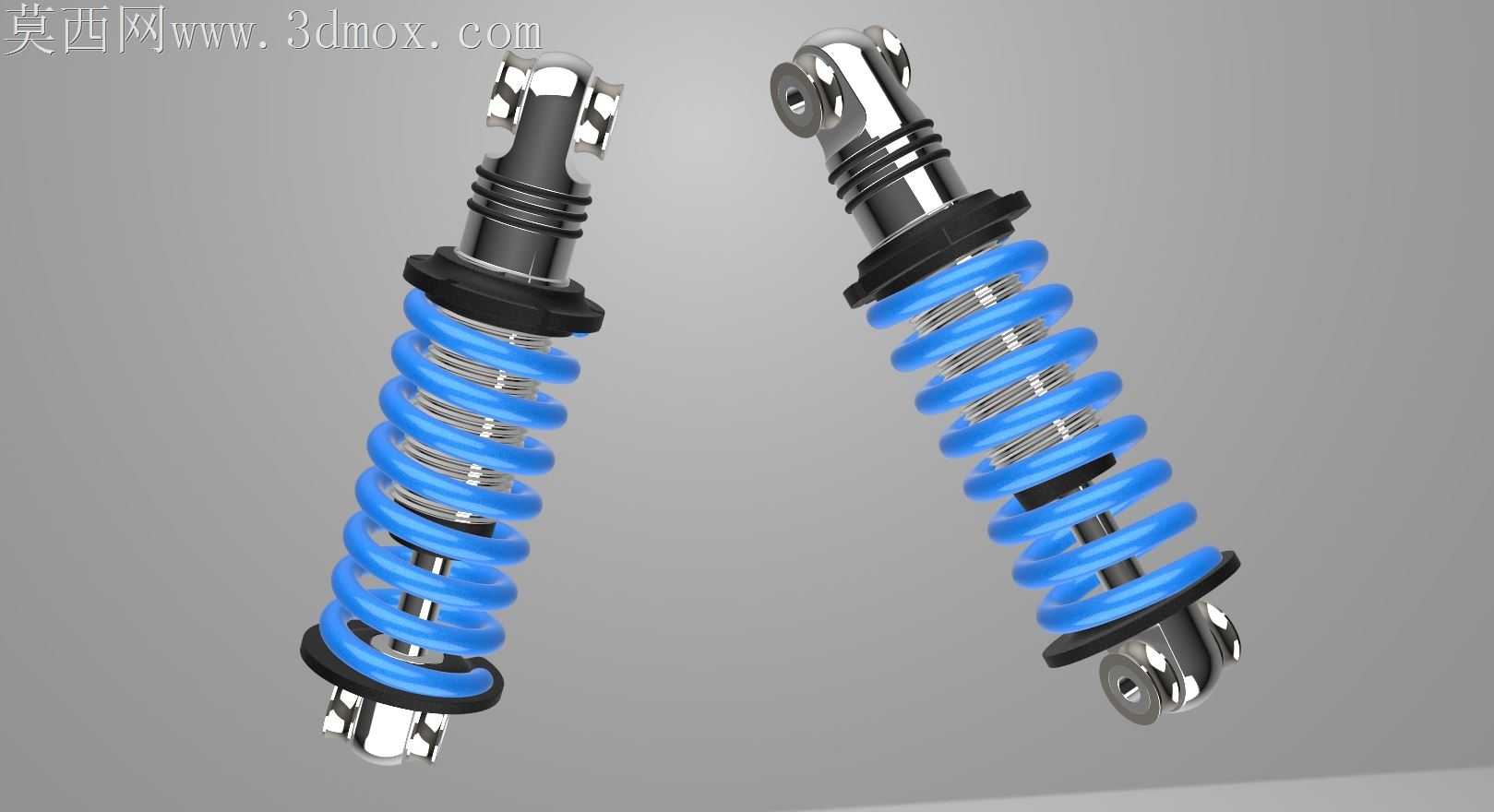

实车行驶在颠簸路面时，减震器上下连接端会承受多方向的交变冲击，传统一体式减震器设计常出现弹簧偏磨、阻尼杆受力偏移的问题，长期使用后容易出现异响、滤震性能衰减的故障。这款减震器的上下吊耳安装位做了球面铰接结构预留，加工时铰接孔的同轴度公差控制在0.02mm以内，避免装配后出现阻尼杆卡滞的问题，弹簧上下端的弹簧座做了翻边包胶设计，包胶层厚度预留1.2mm的压缩量，既能避免弹簧金属端面和弹簧座硬接触产生异响，也能在弹簧受压缩产生微小径向偏移时提供足够的退让空间，不会出现弹簧卡滞在座体边缘的情况。螺旋弹簧的圈径做了等强度变距设计，靠近上下座体的三圈弹簧线径略大于中间段，应对冲击时初段压缩刚度偏软可以过滤细碎颠簸，中段压缩刚度提升能拉住车身避免多余弹跳，末段压缩并圈时刚度陡增可以避免减震器触底损伤阻尼芯。阻尼筒外侧的防尘罩采用卡接式固定结构，没有采用传统的螺纹旋合设计，避免长期受泥水侵蚀后螺纹锈蚀无法拆卸更换，防尘罩和阻尼杆之间的密封圈预留了0.1mm的过盈量，既能阻挡泥沙进入阻尼筒内部，也不会因为过盈量过大磨损阻尼杆表面的镀铬层。弹簧表面的蓝色喷塑层做了盐雾试验适配，厚度控制在0.08mm，不会因为喷塑层过厚导致弹簧压缩时涂层脱落，也能抵御日常行驶中路面泥水、融雪剂的腐蚀。上下吊耳的内部衬套预留了橡胶硫化的安装空间，衬套和吊耳内孔的过盈量控制在0.3mm，压装后不会出现衬套转动松旷的问题，同时橡胶衬套可以过滤掉路面传递到车架的高频振动，避免震动直接传递到驾驶舱影响乘坐质感。阻尼筒的下端放油螺塞做了内六角沉头设计，不会突出筒身表面，避免车辆行驶中螺塞被路面飞石磕碰损坏，螺塞的密封面做了锥面设计，不需要额外加装密封垫片就能实现高压密封，减少了装配时的零件数量，也降低了后期漏油的风险。
