铸造车间生产系统整体布局三维设计

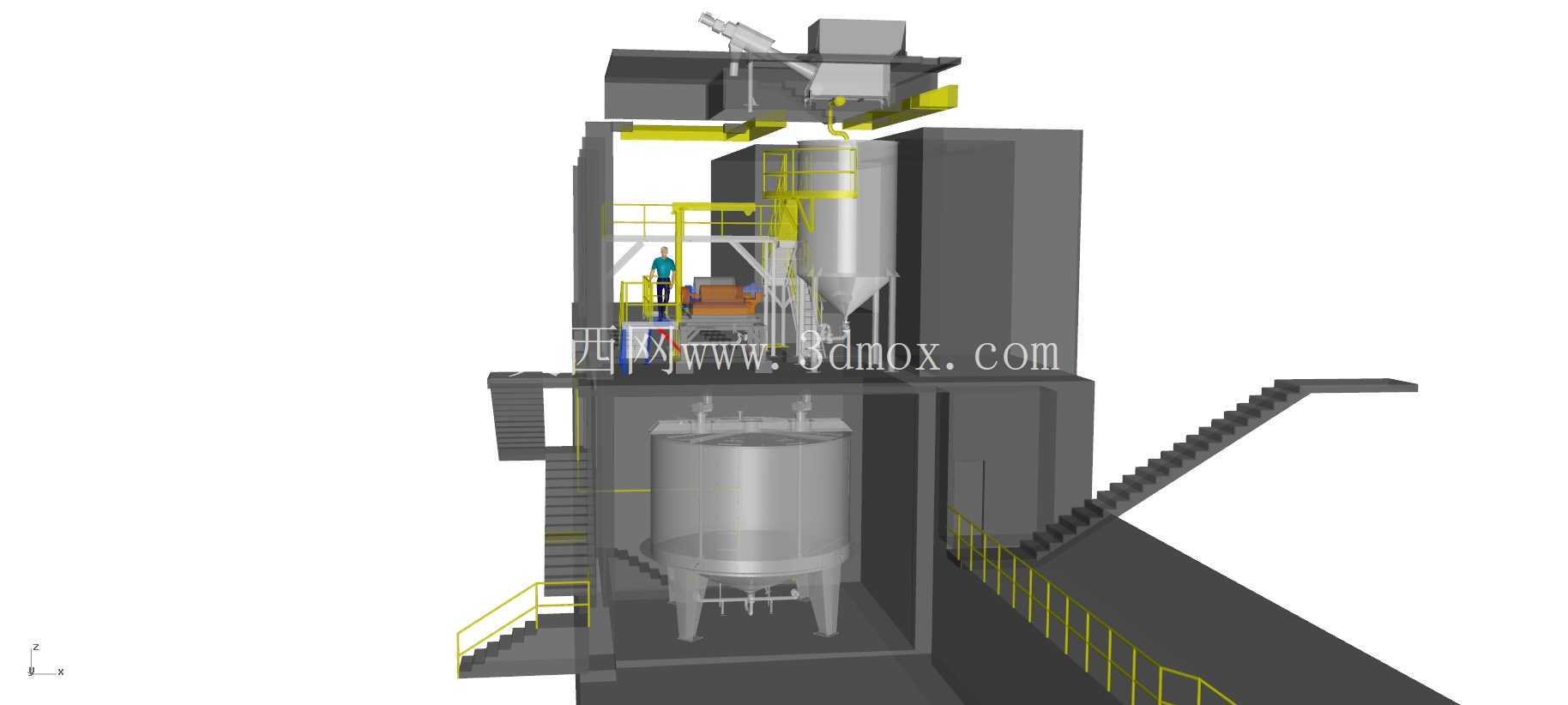

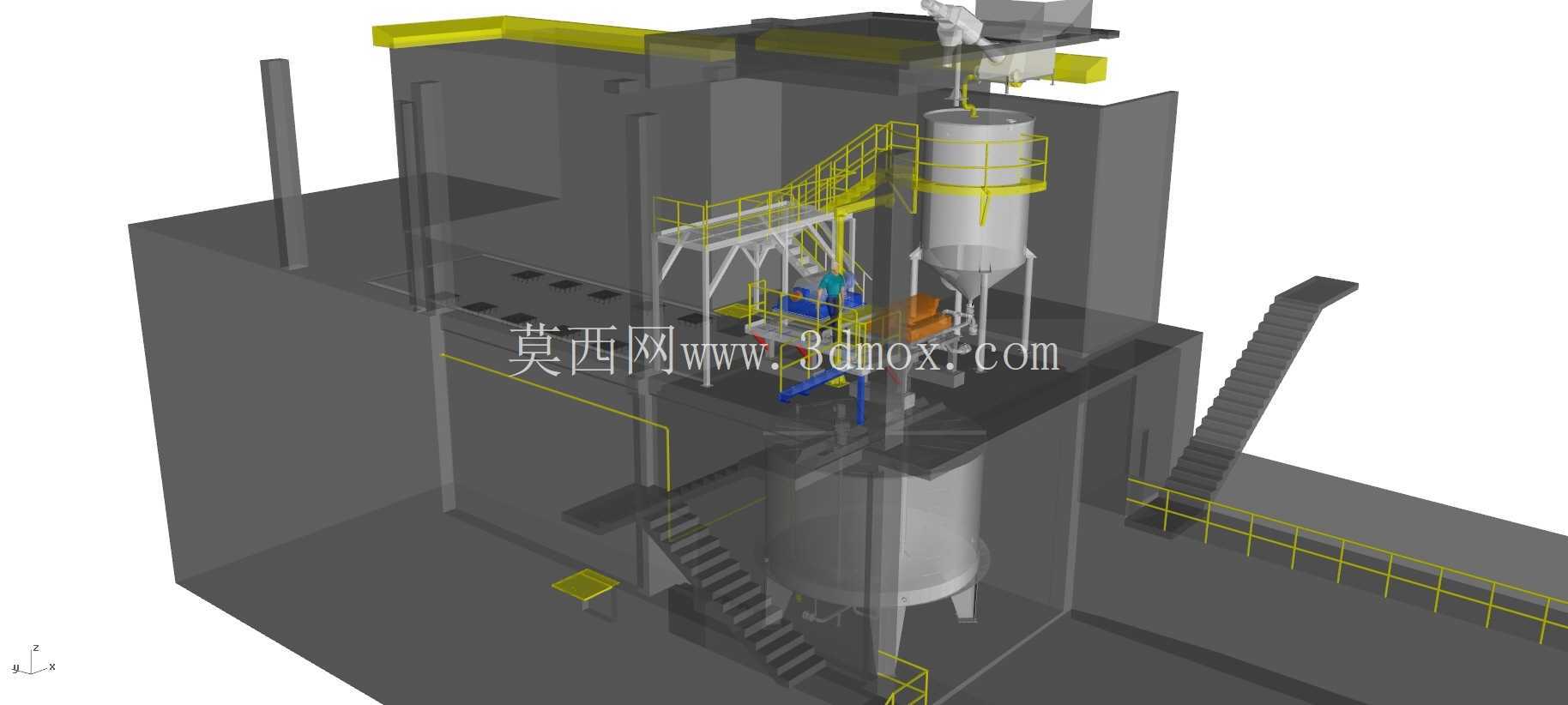

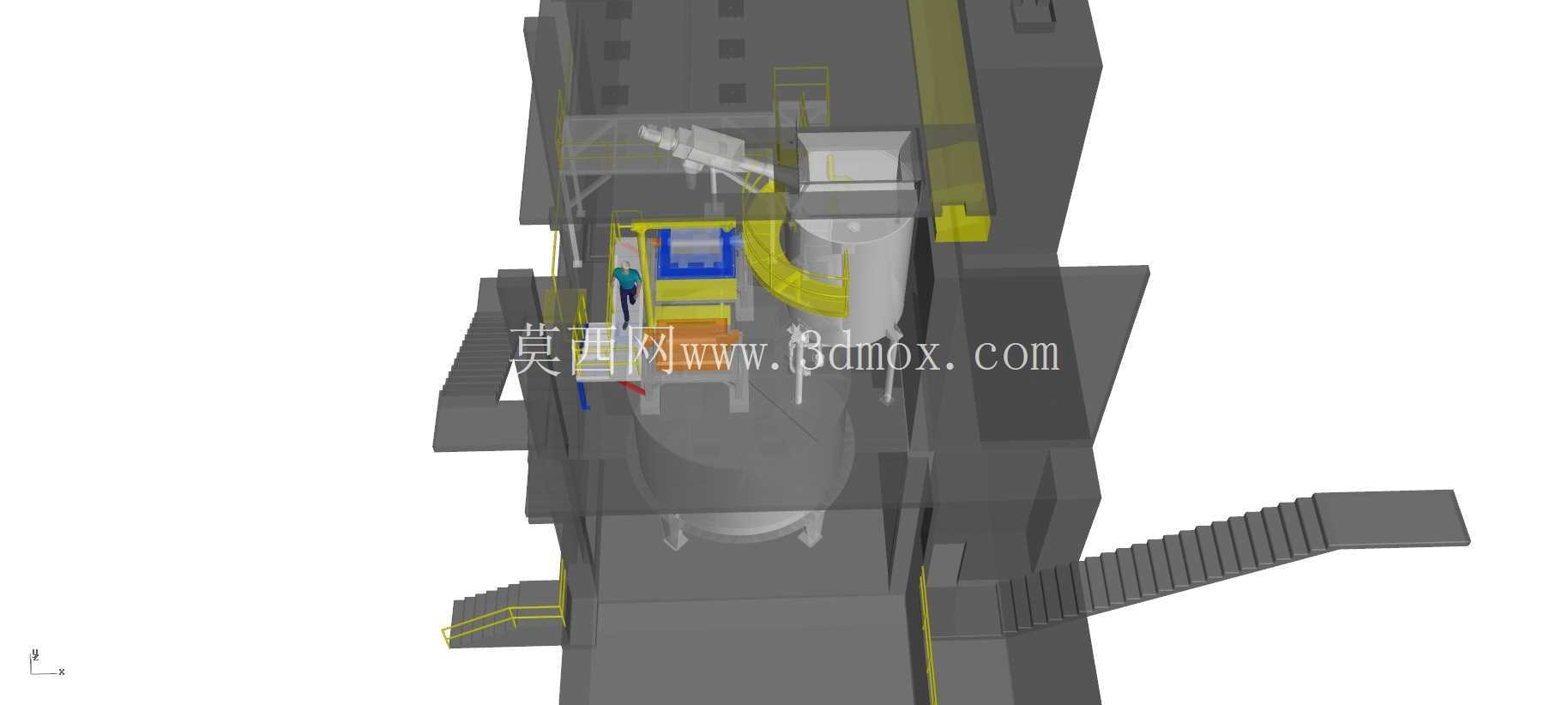

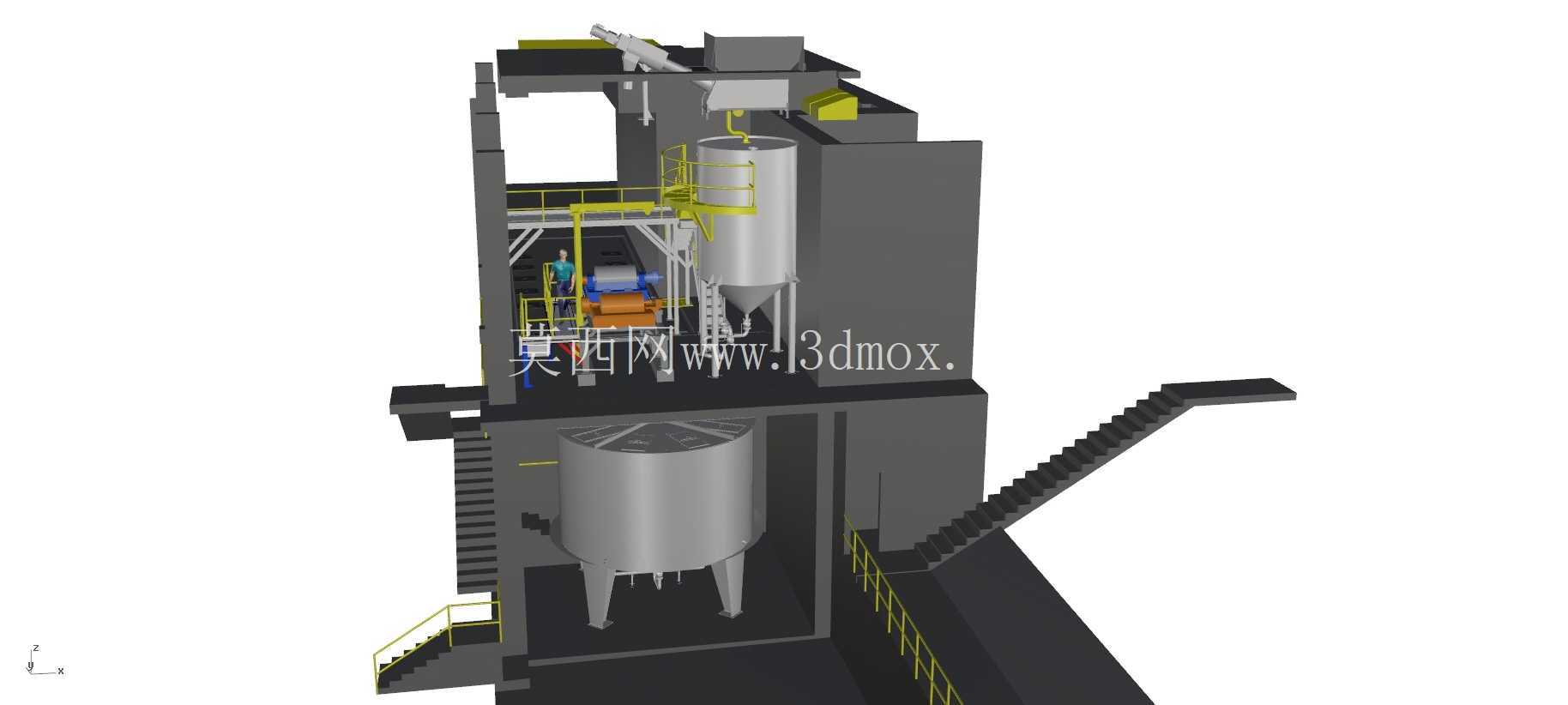

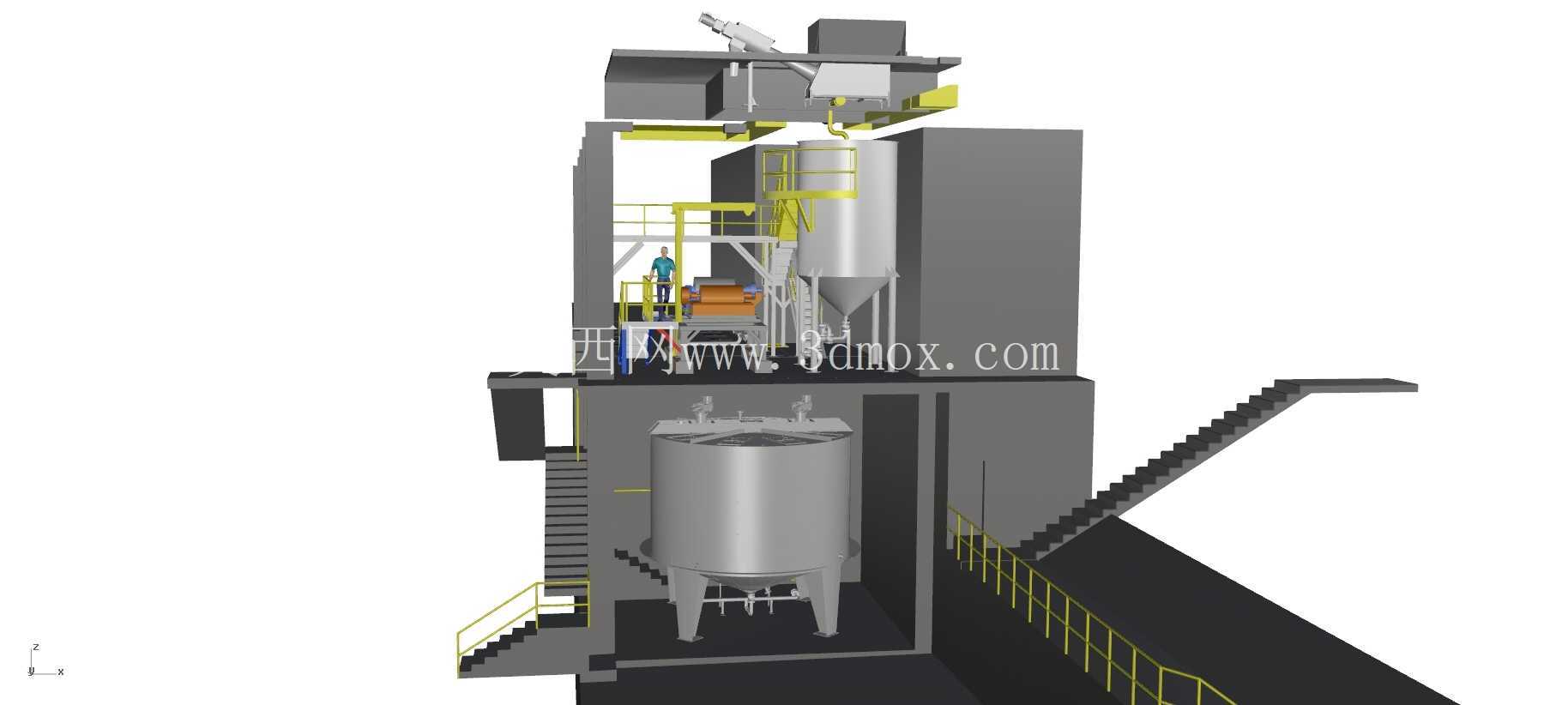

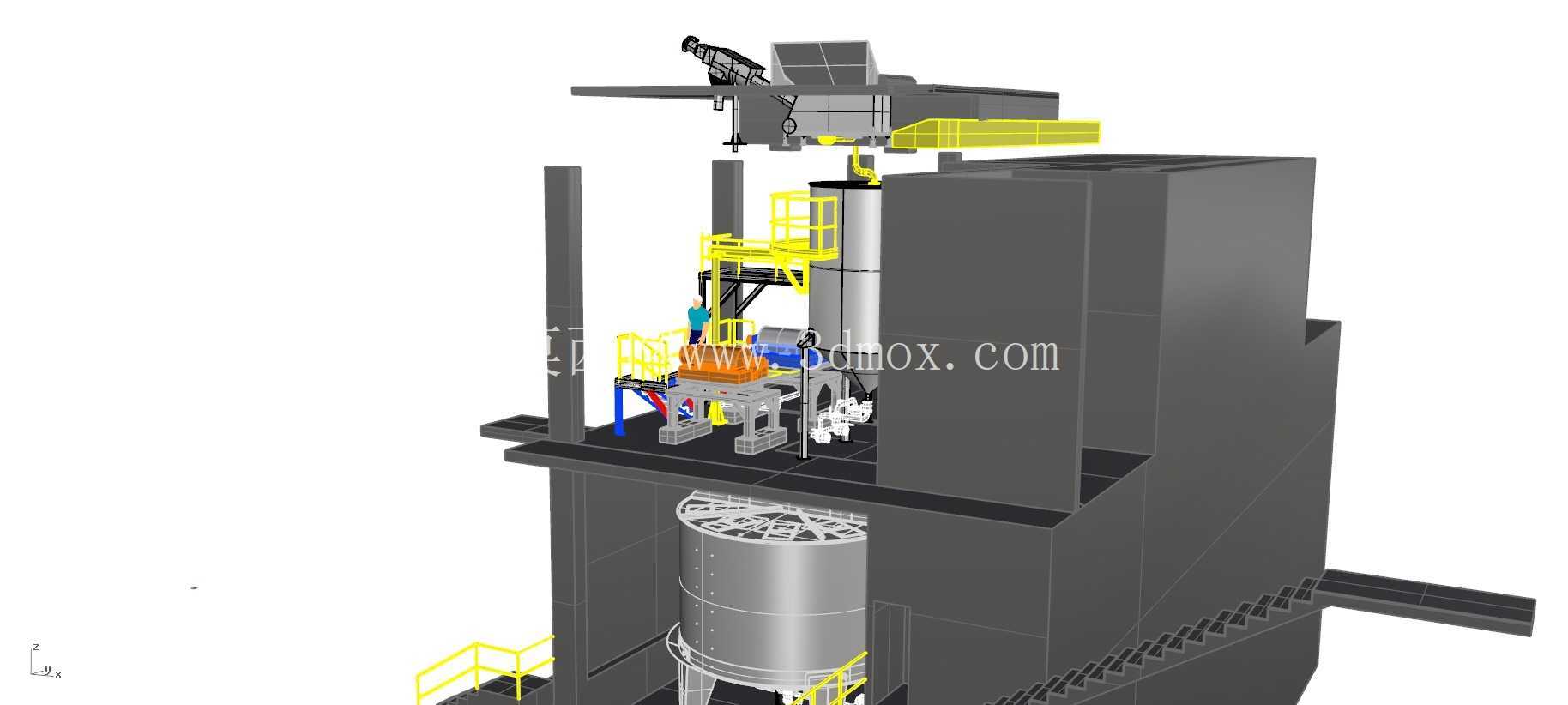

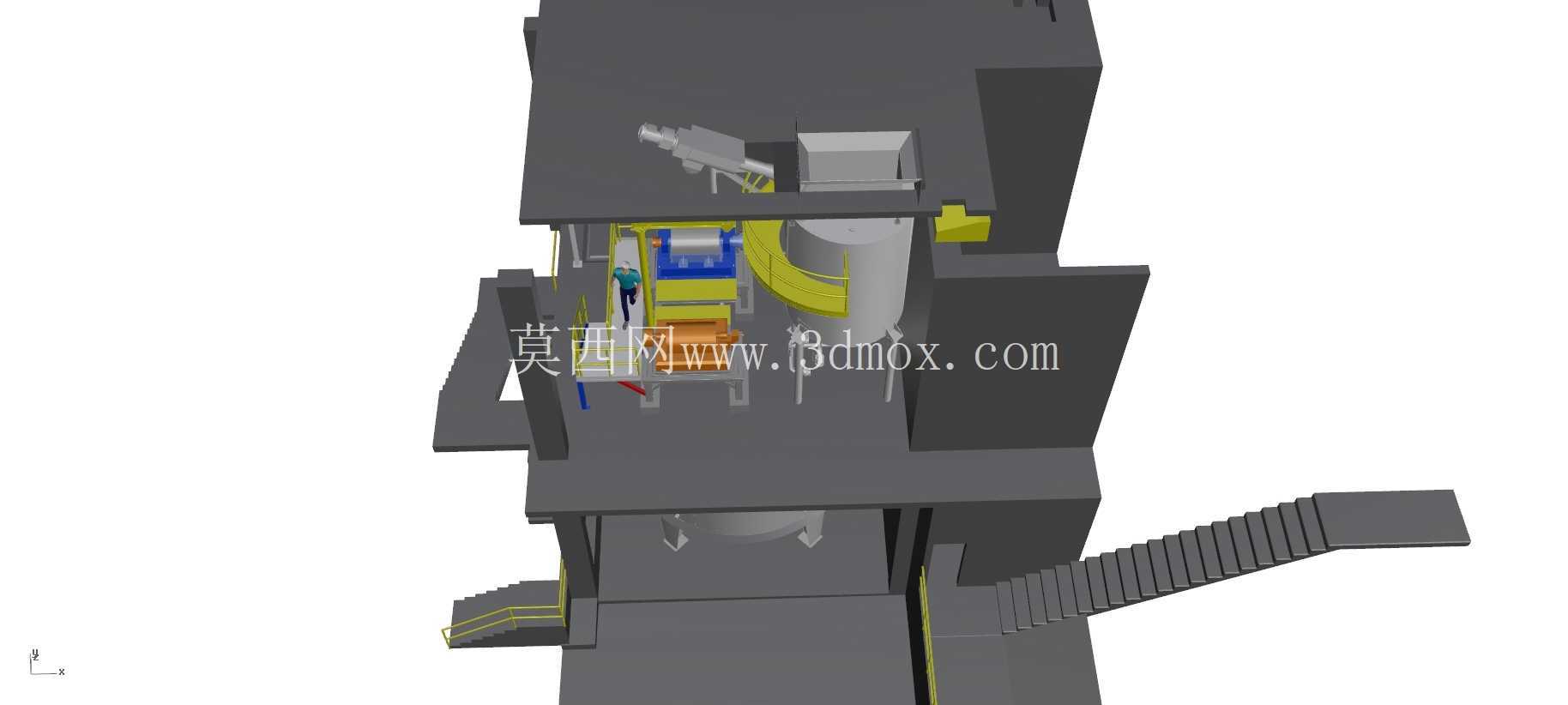

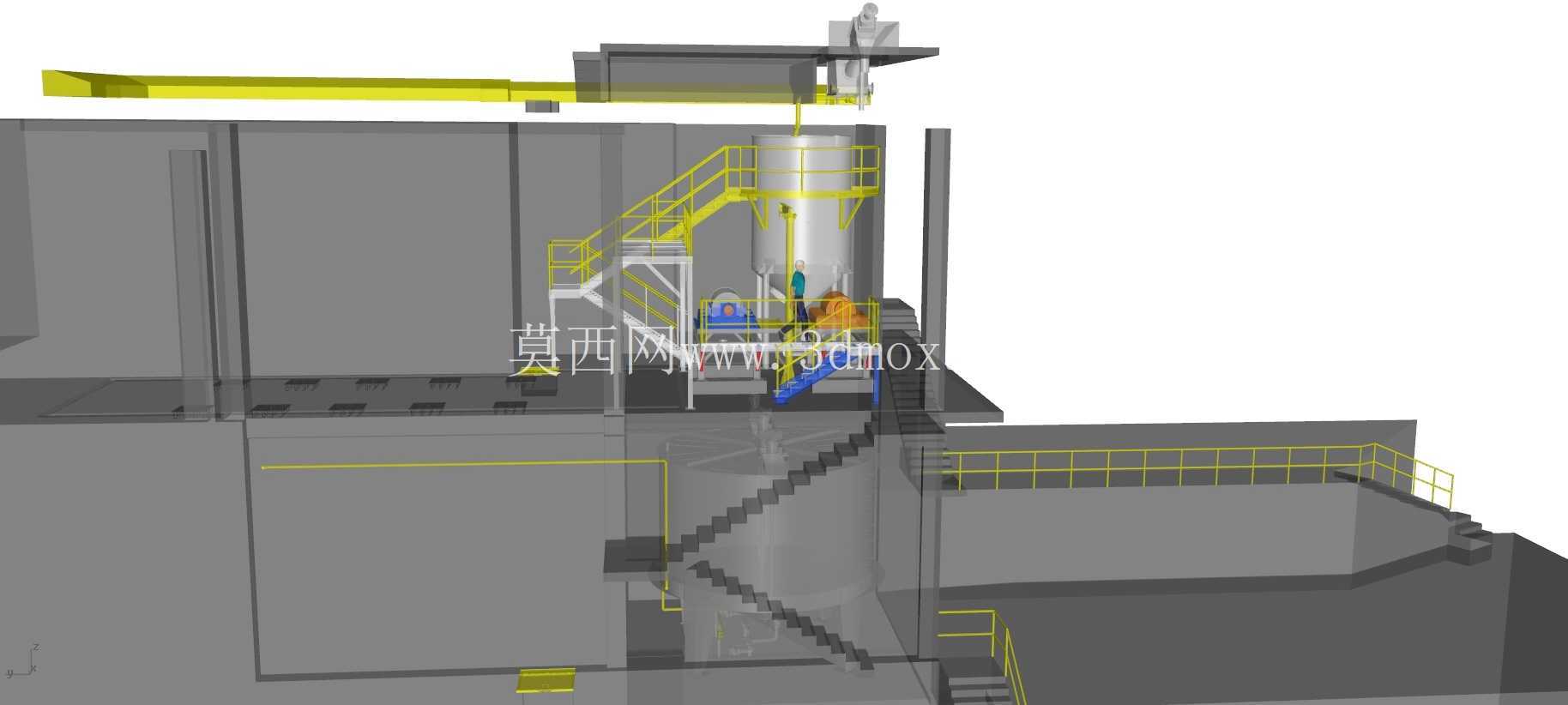

　　这套三维布局方案针对中小型铸造车间的连续化生产需求搭建，核心围绕砂处理、熔炼、浇注三大核心工序的物料流转逻辑展开，从空间排布上规避了传统车间常见的物料交叉转运、人员巡检路径受阻的问题。整体布局以中心立式储料罐体为核心节点，罐体上部设置封闭操作平台，配套带防滑踏步的斜向钢梯连通各作业层，平台边缘统一设置1.2米高的黄黑警示防护栏杆，所有临空操作面预留300mm高的挡脚板安装位，避免工具、零散物料高空坠落引发安全隐患。罐体旁侧架设的高架料仓通过钢结构支架固定，支架立柱采用H型钢焊接成型，底部与车间预埋钢板通过地脚螺栓刚性连接，料仓下部设置定量给料机构的安装空间，可直接对接下方的混砂、输送设备，减少物料中转的落差损耗。

　　车间内部不同高程的作业面之间，除主钢梯外还设置了两处辅助踏步梯，分别连通熔炼操作区与砂处理区，巡检路径全程无直角折返，日常设备点检的步行距离较传统排布缩短近40%。布局中所有管线沿车间立柱、平台底部的支架排布，黄色标识的为物料输送管道，灰色管线为除尘通风管道，管线转弯处统一采用大曲率半径弯头，减少物料输送过程中的堵管风险，同时预留了后期设备维护的拆装操作空间。车间角落设置的独立操作小平台，配套小型工具存放台，可作为现场质检、临时操作的工位，不占用主物料通道。主物料通道沿车间侧墙布置，宽度满足叉车双向通行要求，通道边缘设置黄色防护栏与生产区做物理隔离，避免作业人员随意进入物料转运区域引发安全事故。

　　布局设计阶段充分考虑了各设备的安装检修边界，大型罐体设备周边预留了不小于1.5米的检修空间，吊装口正下方无永久固定设备，满足后期设备大修时的吊装作业需求。料仓顶部设置的起重吊点，可直接配套电动葫芦完成设备易损件的更换作业，无需额外架设临时吊装设施。从工艺适配性来看，这套布局可适配粘土砂铸造的批量生产流程，从新砂投入、旧砂回收、混砂配料到熔炼浇注的工序流向完全顺向排布，无逆向物料转运，可有效降低车间内的物流转运成本，同时除尘系统的管线接口与各产尘点位一一对应，后期接入除尘设备后可实现产尘点的全封闭收集，满足车间职业健康防护的要求。所有钢结构平台的荷载设计均按照对应区域的设备满载重量加1.2倍安全系数核算，踏步板采用花纹钢板焊接，防滑性能满足铸造车间多粉尘、易积砂的作业环境使用需求。
