螺旋输送式地漏结构三维设计

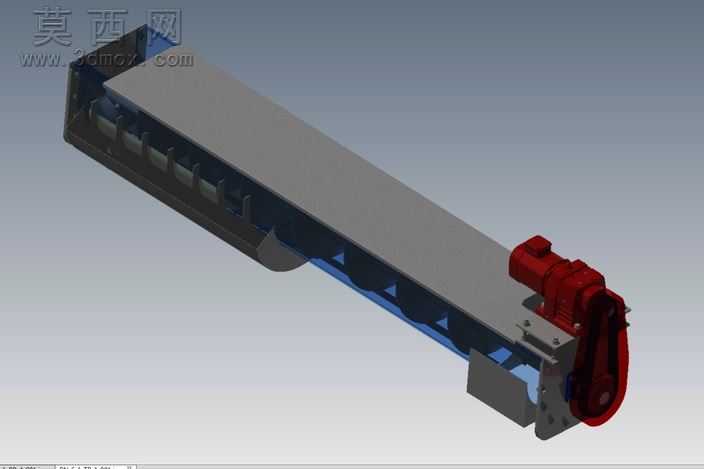

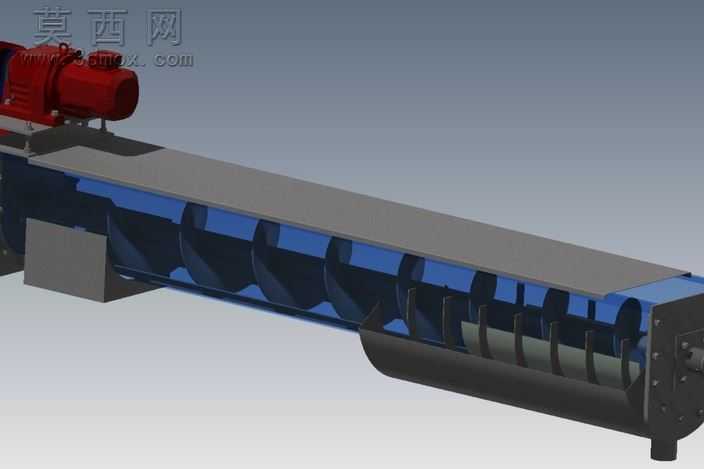

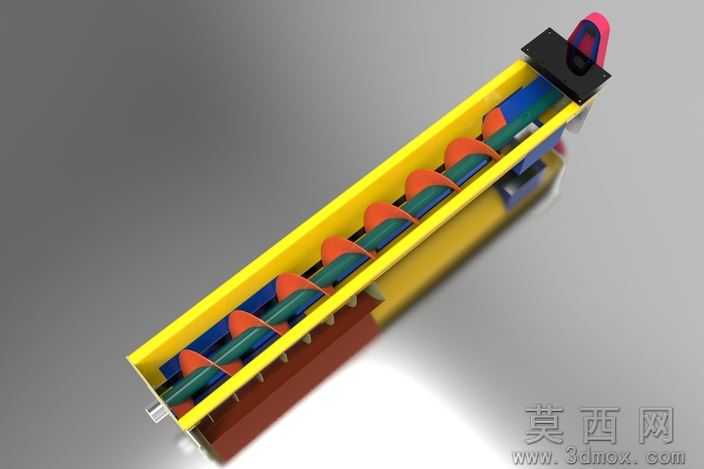

本作品为螺旋输送式地漏的三维参数化建模成果，建模阶段以功能实现为核心逻辑，首先梳理螺旋输送机构与地漏排水、杂物输送的协同关系，先完成核心螺旋叶片的参数化绘制：通过螺旋线扫描生成等螺距的连续螺旋叶片，叶片边缘做圆弧倒角处理，避免输送过程中卡滞杂物，螺旋轴采用中空轻量化设计，在保证结构强度的前提下降低整体构件重量。槽体部分采用U型截面设计，外侧壁做加厚加强筋结构，提升槽体的抗形变能力，槽体两端分别设置进料端与出料端的连接法兰，法兰面预留标准安装孔位，可适配不同规格的排水管路对接。渲染阶段针对不同部件匹配对应材质：螺旋叶片与螺旋轴采用哑光不锈钢材质，调整金属度与粗糙度参数还原不锈钢构件的磨砂质感，槽体外侧采用亮黄色喷塑金属材质，高饱和度色彩既可以起到安全警示作用，也能清晰区分槽体与内部输送结构，端部的安装座采用黑色工程塑料材质，还原工程塑料的低反光哑光质感，出料端的防护结构采用红色软胶材质，调整半透明参数体现软胶的弹性特质。结构设计上充分考虑实际使用场景的需求，螺旋叶片与槽体内壁预留均匀的微小间隙，既保证输送过程中杂物不会被卡滞在叶片与槽壁之间，也避免间隙过大导致输送效率下降，槽体底部设置倾斜导流面，引导水流向出料端汇集，避免槽内积水残留。整体建模过程严格遵循机械设计的公差规范，所有配合面均预留合理的安装间隙，各部件可独立拆分，方便后续生成工程图纸指导生产加工，渲染阶段采用三点布光方案，主光从侧上方照射凸显螺旋结构的立体层次，补光弱化阴影死角，背光勾勒构件轮廓，最终呈现的效果清晰展现了该螺杆地漏的内部结构与外观特质，直观体现螺旋输送结构在地漏产品中的应用优势。
