带刮渣刮板机构的5立方撇渣水箱

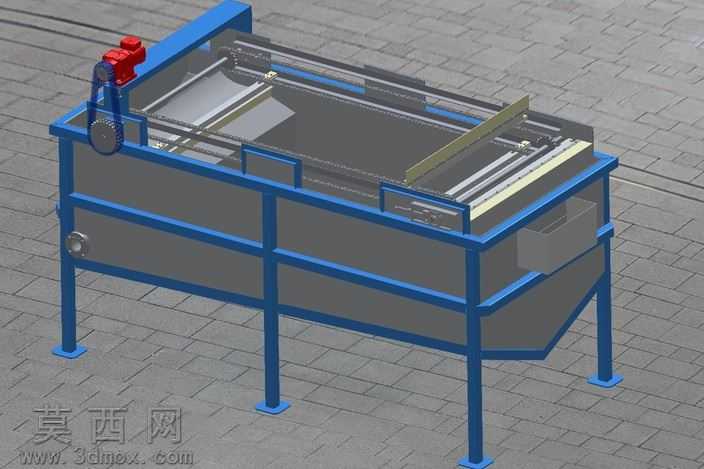

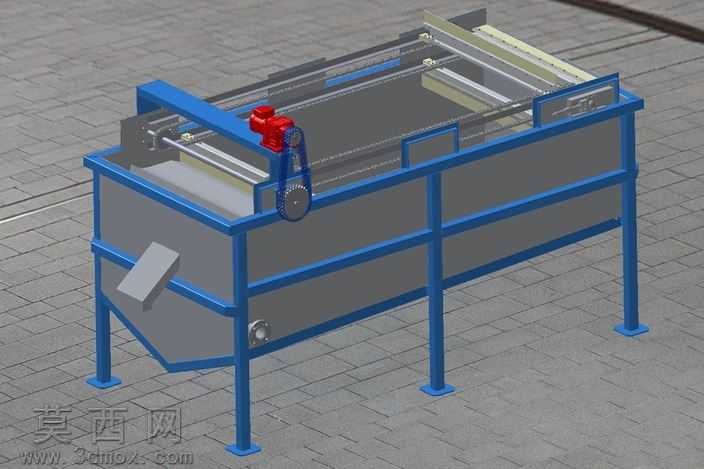

本作品为带刮渣刮板机构的5立方撇渣水箱三维建模成果，建模过程中严格遵循工业水处理设备的实际设计规范，先以1:1比例完成槽体主体的参数化搭建：槽体下部采用锥斗式集渣结构设计，上部为矩形储水腔体，外部采用型钢焊接框架作为支撑结构，四根支脚底部设置安装脚板，方便设备现场就位固定。模型完整还原了顶部的撇渣行走机构，包含驱动端的减速电机、链传动副、横向行走导轨、刮渣板组件，刮渣板可沿导轨做水平往复运动，将液面浮渣推送至槽体端部的排渣口排出。建模时对各部件的装配关系做了精准约束，链传动的链轮与链条、导轨与刮渣板滑块、槽体法兰与外接管路接口的配合间隙均符合实际机械装配公差要求。材质渲染阶段，槽体主体采用哑光不锈钢材质模拟常用水处理设备的板材质感，外部支撑框架与支脚采用蓝色工业烤漆金属材质，驱动电机做了铸铁哑光红的材质区分，传动链条、导轨等运动部件做了金属抛光质感处理，地面采用灰色铺路砖材质做场景衬托，通过光影调整突出设备的结构层次，清晰展现锥斗沉渣、上部储水、顶部刮渣的三层结构逻辑。设计思路围绕污水处理环节的浮渣撇除需求展开，5立方的有效容积可适配中小型水处理流程的浮渣分离工况，刮渣机构的行程覆盖整个液面宽度，避免出现撇渣死角，锥斗结构可同时实现底部沉渣的定期排放，整体结构紧凑，传动布局合理，各部件的安装维护空间均做了预留，可直接用于设备方案展示、结构校核以及生产加工参考。
