工业电线剥离处理生产线三维设计

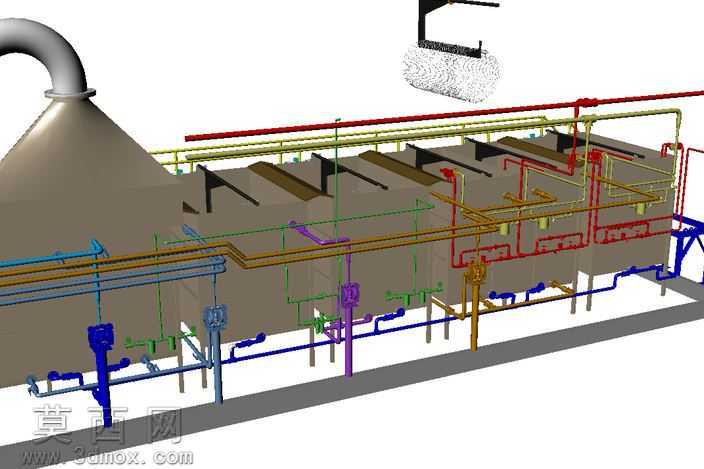

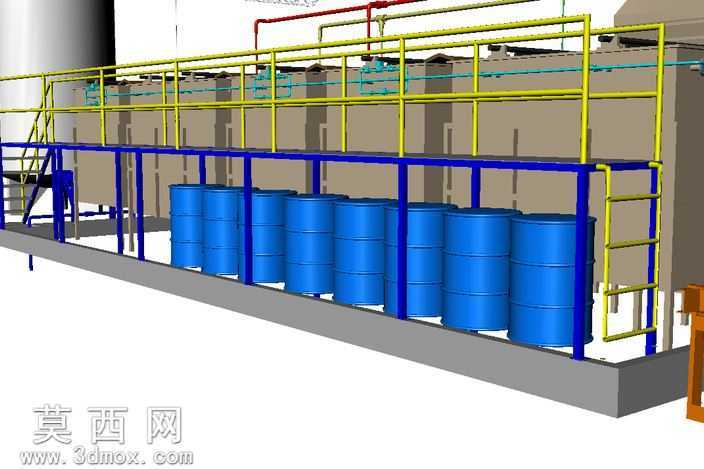

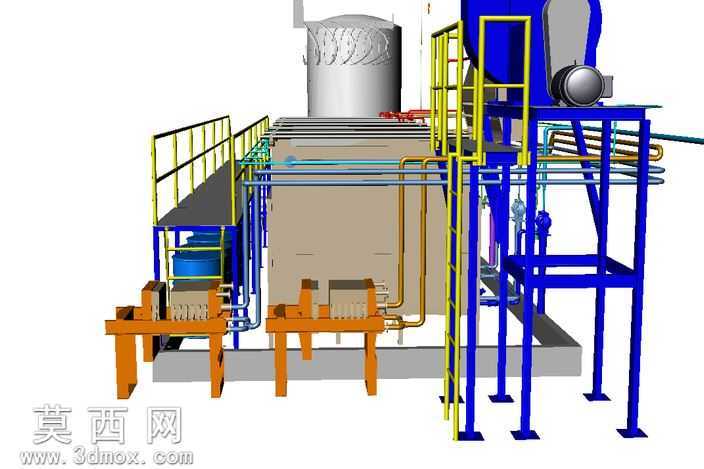

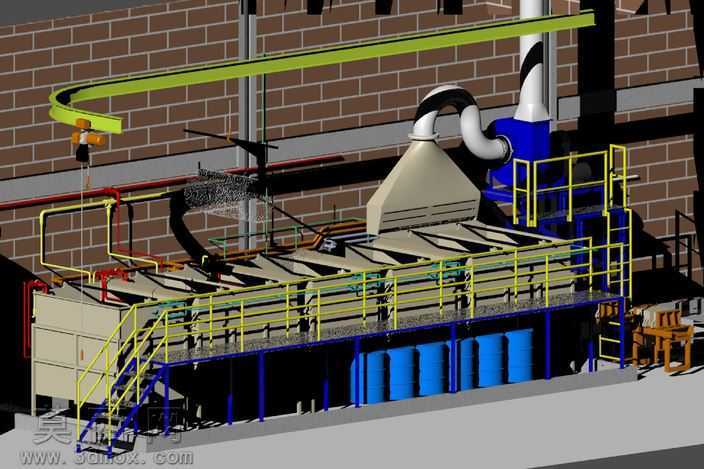

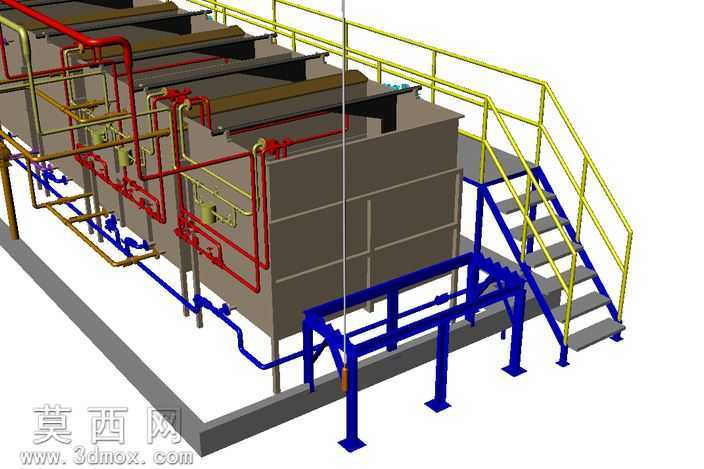

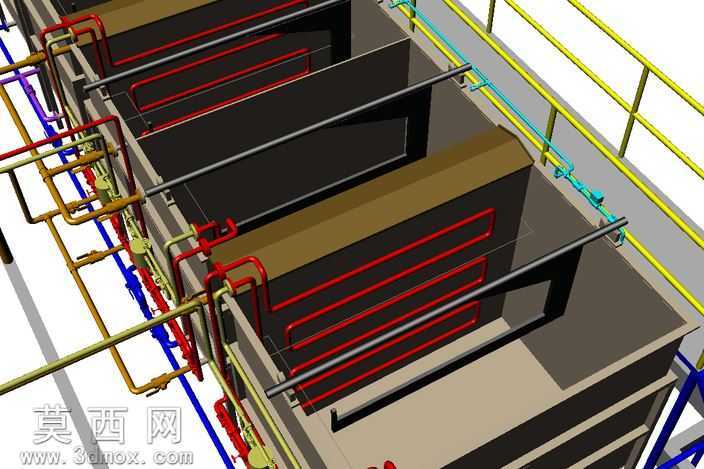

本作品为工业电线剥离处理生产线的三维建模设计，采用Rhino软件完成全结构参数化搭建，完整还原了产线从进料输送、表面剥离处理到废气收集、废液暂存的全流程结构布局。建模过程中首先依据工业表面处理产线的常规作业逻辑，搭建底层蓝色型钢支撑框架，框架采用等距排布的承重立柱与横向连接梁结构，精准预留了蓝色圆柱废液存储桶的放置位，每处桶位都对应上方处理槽的排液管路接口，确保废液可依靠重力直接汇入存储容器，避免管路弯折造成的积液堵塞。上层作业平台铺设防滑金属格栅踏板，周边搭配亮黄色安全防护护栏，护栏按照工业安全规范设置1.2米标准高度，横杆与竖杆的间距符合防坠落要求，同时在平台侧方设计了带扶手的斜向步梯，步梯踏板做防滑纹理建模，扶手转角处做圆弧过渡处理，避免尖锐棱角带来的安全隐患。平台上方的核心处理区域，依次排布多组剥离处理槽体，槽体上方设置锥形集气罩，集气罩通过黑白相间的通风管道连接侧方的蓝色废气处理机组，管道走向完全贴合工业通风设计规范，弯头处采用大圆弧过渡降低风阻，机组旁同样设置黄色检修护栏，预留出设备维护的操作空间。产线上方架设浅绿色悬挂输送轨道，轨道末端配置电动吊具，可实现待处理电线工件的悬挂上料与工位间转运，轨道的弯曲弧度、吊具的升降结构都做了精细化建模，还原真实输送设备的运动逻辑。渲染阶段针对不同部件匹配对应材质：支撑框架采用哑光蓝色喷塑金属材质，护栏采用亮黄色警示漆材质，处理槽体采用米灰色耐腐玻璃钢材质，通风管道采用镀锌金属与柔性帆布拼接材质，废液桶采用亮蓝色高密度聚乙烯材质，背景搭配红棕色砖墙与灰色水泥地面的工业场景材质，通过光影调整突出设备的结构层次，清晰展现各部件的装配关系与功能逻辑。设计过程中充分考虑产线的人机工程与运维需求，在各设备旁预留足够的操作与检修空间，管路排布横平竖直，既符合工业现场的安装规范，也通过三维模型直观呈现了整条电线剥离产线的运行流程，可用于方案展示、结构验证与施工参考。
