Arduino梅加2560R3开发板结构复刻

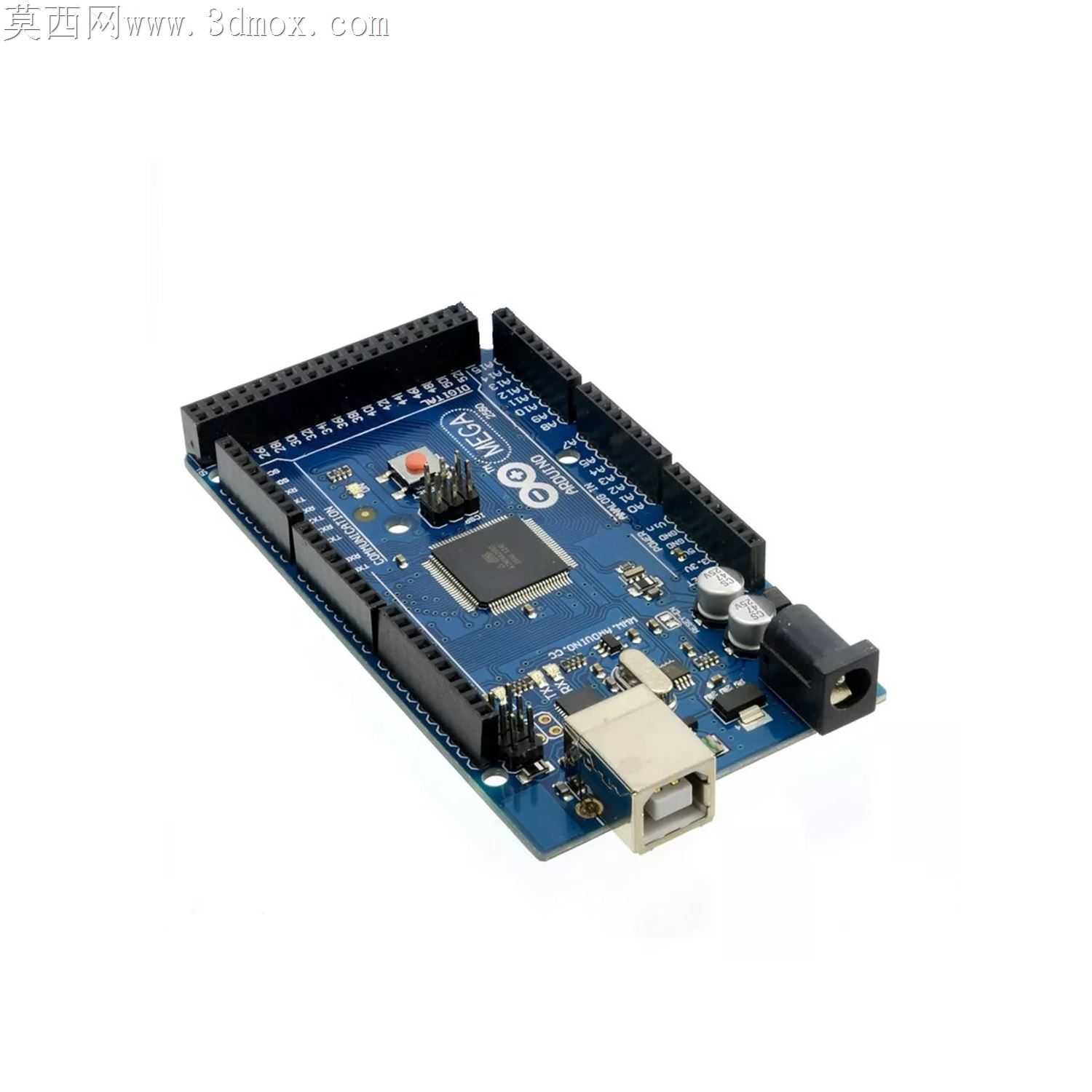

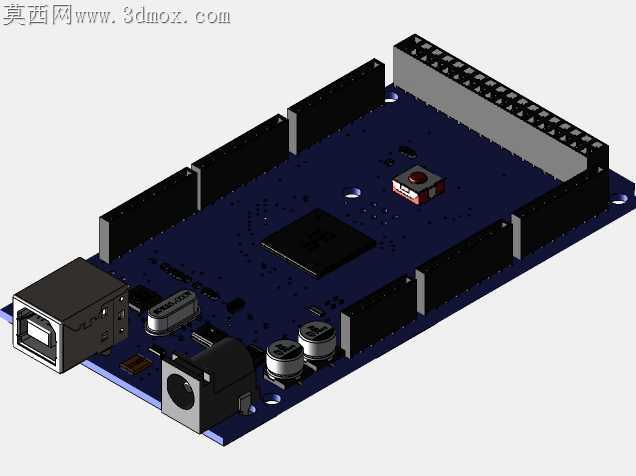

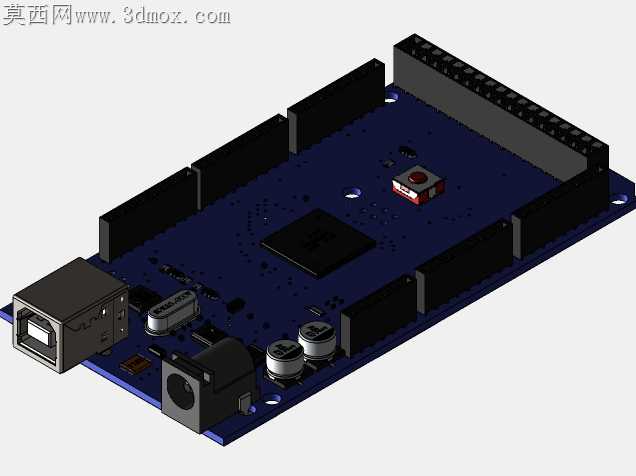

电子类开发板的三维复刻，最容易被忽略的是接插件与PCB板的公差匹配问题，很多新手做的开发板模型导入装配环境后，排针与外接扩展模块的插孔要么出现干涉穿模，要么间隙过大出现松垮的错位感，完全无法用于实训场景的装配模拟。这款Arduino梅加2560R3的模型在处理排针结构时，特意给每根排针的圆柱面预留了0.12mm的单侧装配间隙，排针根部与PCB焊盘的衔接处做了0.08mm的圆角过渡，既还原了实际波峰焊后的焊锡浸润圆角形态，也避免了模型导入工程软件后出现零厚度面的几何错误。PCB板的边缘不是简单的直角切割，复刻了实际生产中V-CUT分板后的微小斜边，板上的丝印层没有用贴图敷衍，而是通过浅浮雕的结构做出丝印油墨的微凸质感，USB接口的金属外壳做了0.2mm的壁厚还原，接口内部的塑料挡片与金属弹片的位置完全参照实物的插拔行程设置，模拟USB公头插入时不会出现穿模问题。电源接口的DC座特意做了内部卡簧的结构还原，不是简单的空心圆柱，卡簧的倾斜角度与实物一致，能直观展示电源插头插入后的卡紧逻辑。板上的电解电容高度差做了精准还原，不同容值的电容直径、高度完全匹配实物BOM参数，复位按键的键帽做了0.3mm的下压行程预留，按键边缘与外壳的间隙控制在0.1mm，和实物的按键晃动量一致。晶振、芯片的引脚间距严格遵循2.54mm标准排距，芯片底部的散热焊盘做了下沉0.05mm的处理，还原SMT贴片后的焊锡厚度。很多开发板模型会把板上的LED灯做成简单的彩色圆柱，这款模型还原了LED灯珠的透明环氧树脂外壳与内部金属支架结构，灯珠与PCB的焊接点也做了微小的焊锡隆起效果。做这类电子开发板的三维模型，核心价值从来不是外观像，而是能直接用于电子实训的装配模拟、外壳定制的结构适配，学生做项目时可以直接调用这个模型堆叠传感器扩展板，不用再担心接插件位置对不上、安装孔位错位的问题，甚至可以直接用这个模型导出二维工程图，加工定制专属的开发板固定外壳，不用反复测量实物尺寸调整公差。
