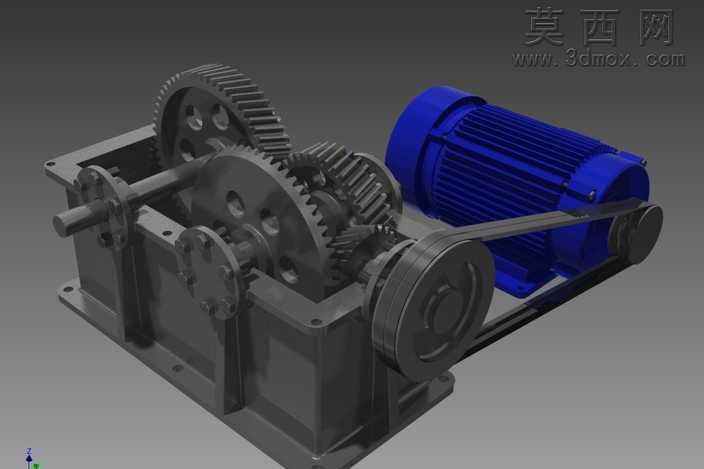

带驱动电机的皮带传动齿轮箱三维设计

本作品为带驱动电机的皮带传动齿轮箱三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工的尺寸规范进行1:1比例构建，完整还原了齿轮减速传动机构的真实结构与装配关系。建模过程中首先搭建整体装配基准框架，依次完成箱体、输入轴系、中间轴系、输出轴系、传动齿轮、皮带轮、驱动电机等核心部件的独立建模，再按照实际装配约束完成整体组装，确保各运动部件之间不存在干涉问题，可直观演示动力传递的完整路径。材质渲染阶段，针对不同部件匹配对应真实材质属性：箱体采用铸铁材质，设置哑光深灰金属质感，还原铸造箱体的粗糙表面肌理；传动齿轮采用调质钢材材质，添加轻微金属反光与加工纹理，体现机加工零件的表面特征；驱动电机外壳采用深蓝色烤漆材质，设置细腻的漆面反光与散热筋条的凹凸细节；传动皮带采用黑色橡胶材质，添加适度的哑光质感与表面细微纹理；传动轴、轴承、紧固件等部件分别对应钢材、轴承钢等材质属性，不同材质的区分让整体模型层次清晰，视觉效果贴近真实工业设备。结构设计上，该齿轮箱采用三级齿轮减速搭配皮带一级减速的传动方案，动力从驱动电机输出端经皮带轮传递至齿轮箱输入轴，再经过多组啮合齿轮逐级减速增扭，最终从输出轴输出适配工况的转速与扭矩；箱体采用剖分式结构设计，上下箱体通过定位销与紧固螺栓连接，便于内部齿轮、轴、轴承的装配与后期维护；各轴系均配置对应轴承支撑，轴端设置密封结构防止润滑油泄漏，齿轮啮合侧预留合理的传动间隙，皮带轮处设置张紧调节的结构余量，完全符合常规减速齿轮箱的设计规范。设计思路围绕通用工业减速场景展开，兼顾结构合理性与装配工艺性，所有零部件的结构均考虑实际加工的可行性，未出现无法加工的异形结构，模型可直接用于教学演示、结构参考、方案汇报等场景，完整展现了机械传动装置从零件建模到装配渲染的全流程设计逻辑，清晰呈现了齿轮减速机构的动力传递原理与结构组成特点。
