方形嵌入式面板安装指示灯结构设计

　　这类方形指示灯在工业控制场景里的应用覆盖度极高，不管是传统的继电器控制柜、PLC分布式IO站的操作面板，还是小型专机的人机交互界面、自动化产线的工位状态提示节点，都能看到这类元件的身影。它的核心作用是通过不同发光颜色的光信号，给现场操作人员、运维人员传递最直接的设备状态信息，比如设备运行、故障报警、电源接通、工序完成、料道缺料这类需要快速识别的信号，相比文字标识，光信号的识别距离更远，在车间复杂光线环境下的辨识度也更高，不需要操作人员凑近面板就能快速获取状态，能有效降低误操作概率，提升现场运维的响应速度。

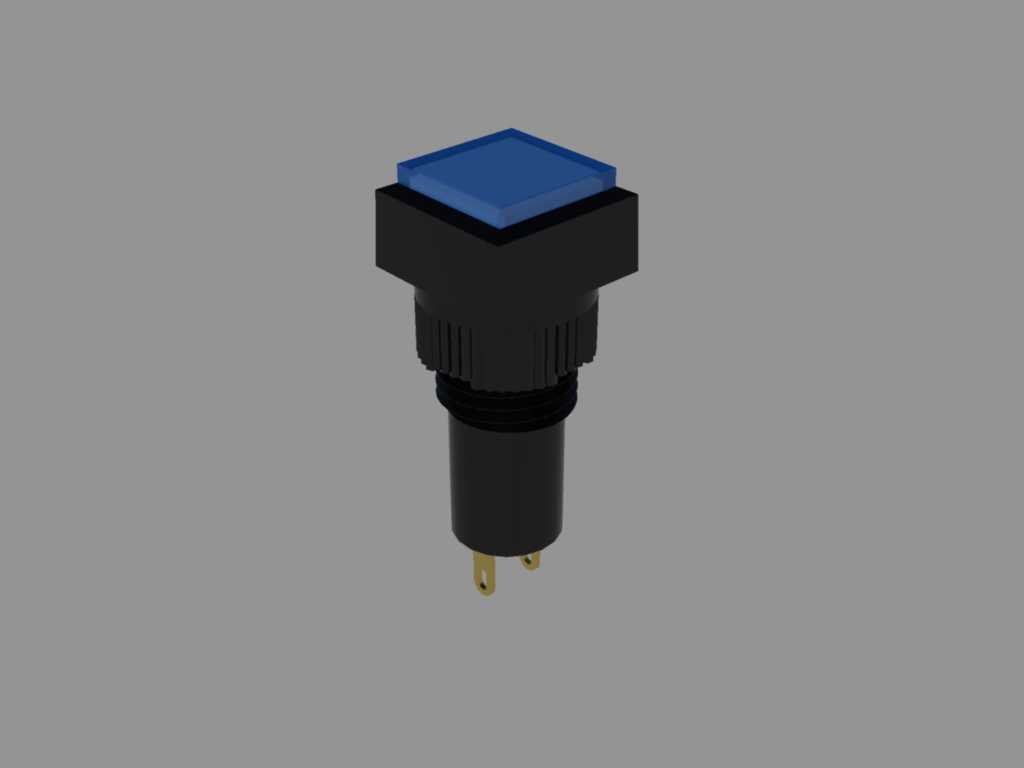

　　从结构设计的角度来看，这款指示灯采用了方形透光帽加黑色塑壳主体的结构，顶部的方形透光面做了均匀的漫散射处理，不会出现局部亮斑或者漏光的问题，不管是正面直视还是侧方45度角观察，都能清晰识别发光状态，不会因为观察角度偏差出现误判。主体的安装部分采用了带螺纹的圆柱结构，配套的锁紧螺母可以适配不同厚度的面板安装场景，安装的时候只需要在面板上开出对应直径的安装圆孔，把指示灯从面板正面插入，从背面拧上锁紧螺母就能完成固定，不需要额外的固定支架或者螺丝，安装效率很高，也能适配不同材质的面板，不管是冷轧钢板喷塑的电控柜面板、ABS材质的设备操作盒面板，还是铝型材框架配套的亚克力面板，都能稳定固定。

　　接线端采用了底部插片式的接线结构，这种结构的优势是接线的时候不需要在指示灯本体上拧螺丝，提前把对应规格的冷压端子压接在导线上，直接插在插片上就能完成电气连接，后期维护更换的时候也不需要重新剥线压接，直接拔下插片就能拆下旧件，插上新件就能完成更换，能大幅缩短现场故障排查更换的停机时间。插片的位置做了错位排布，两个接线端子之间有足够的电气间隙，哪怕是在AC220V的供电场景下，也不会出现爬电或者击穿的问题，满足低压电气设备的安全规范要求。

　　设计这款模型的时候，首先要考虑的是安装边界的适配性，安装螺纹的外径要匹配行业通用的开孔尺寸，不能出现开孔后装不进去或者间隙过大晃动的问题，锁紧螺母的外径要比安装开孔大足够的尺寸，保证拧紧之后能牢牢压在面板背面，不会因为设备运行的震动出现松脱。顶部方形透光帽的边缘做了微小的倒角处理，既避免了安装的时候锐边划伤操作人员，也能让透光帽和塑壳主体的配合更紧密，达到基础的防尘效果，适配车间多粉尘的使用环境。塑壳主体中部的滚花结构，是为了安装的时候用手就能初步拧紧主体，不需要借助工具就能临时固定，方便单人完成安装作业，不需要另一个人在面板另一侧扶稳指示灯。

　　在实际选型应用的时候，这类指示灯的发光颜色对应不同的状态定义是行业通用的规范，比如红色一般对应故障、停止、报警类的警示信号，绿色对应运行、正常、电源接通类的正常状态，黄色对应待机、预警、工序待确认类的提示信号，蓝色一般对应特殊功能的自定义状态，比如远程控制模式、气源接通这类专属信号，不同颜色的透光帽可以根据实际使用需求更换，不需要更换整个灯体，能降低备件的储备种类。这款结构的指示灯整体突出面板的高度控制得很低，不会因为突出过多在人员操作的时候被误碰损坏，也不会勾挂到现场的线缆或者操作工具，适配人员操作频繁的工位场景。

　　从建模的细节来看，各个配合部位的间隙都做了合理的公差预留，透光帽和主体的卡接结构、螺纹部分的牙型、插片的厚度和伸出长度，都和实物的装配逻辑完全匹配，不管是用来做电控柜的面板布局装配验证，还是做操作面板的三维干涉检查，都能直接调用，不需要额外调整尺寸。安装的时候还要注意，面板开孔的边缘要做去毛刺处理，避免毛刺刮伤指示灯的塑壳螺纹，影响锁紧效果，同时接线的时候要确认插片插接到位，避免因为接触不良出现指示灯闪烁或者不亮的问题，日常维护的时候只需要擦拭顶部透光面的灰尘即可，不需要拆解灯体，维护成本极低。
