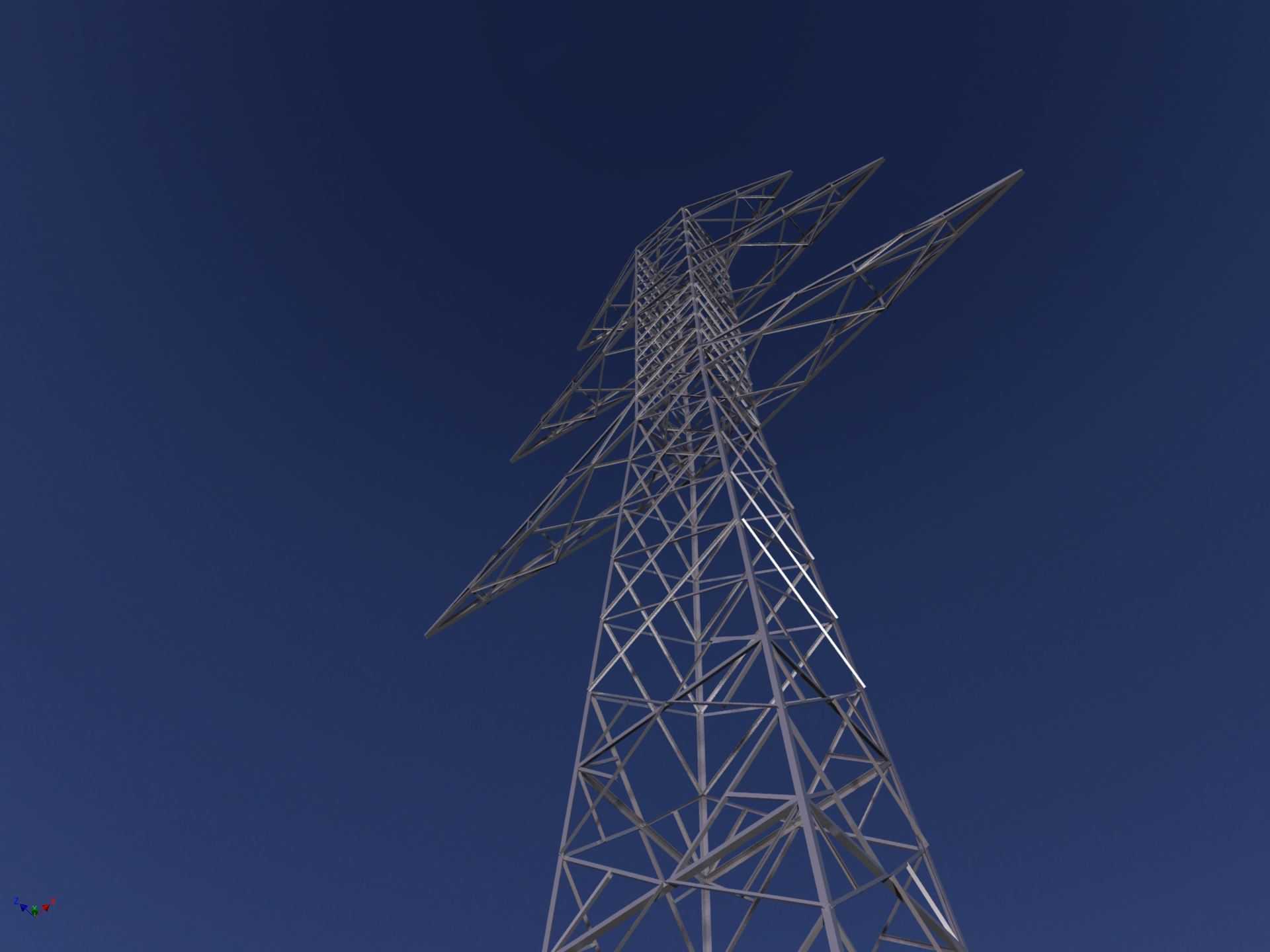

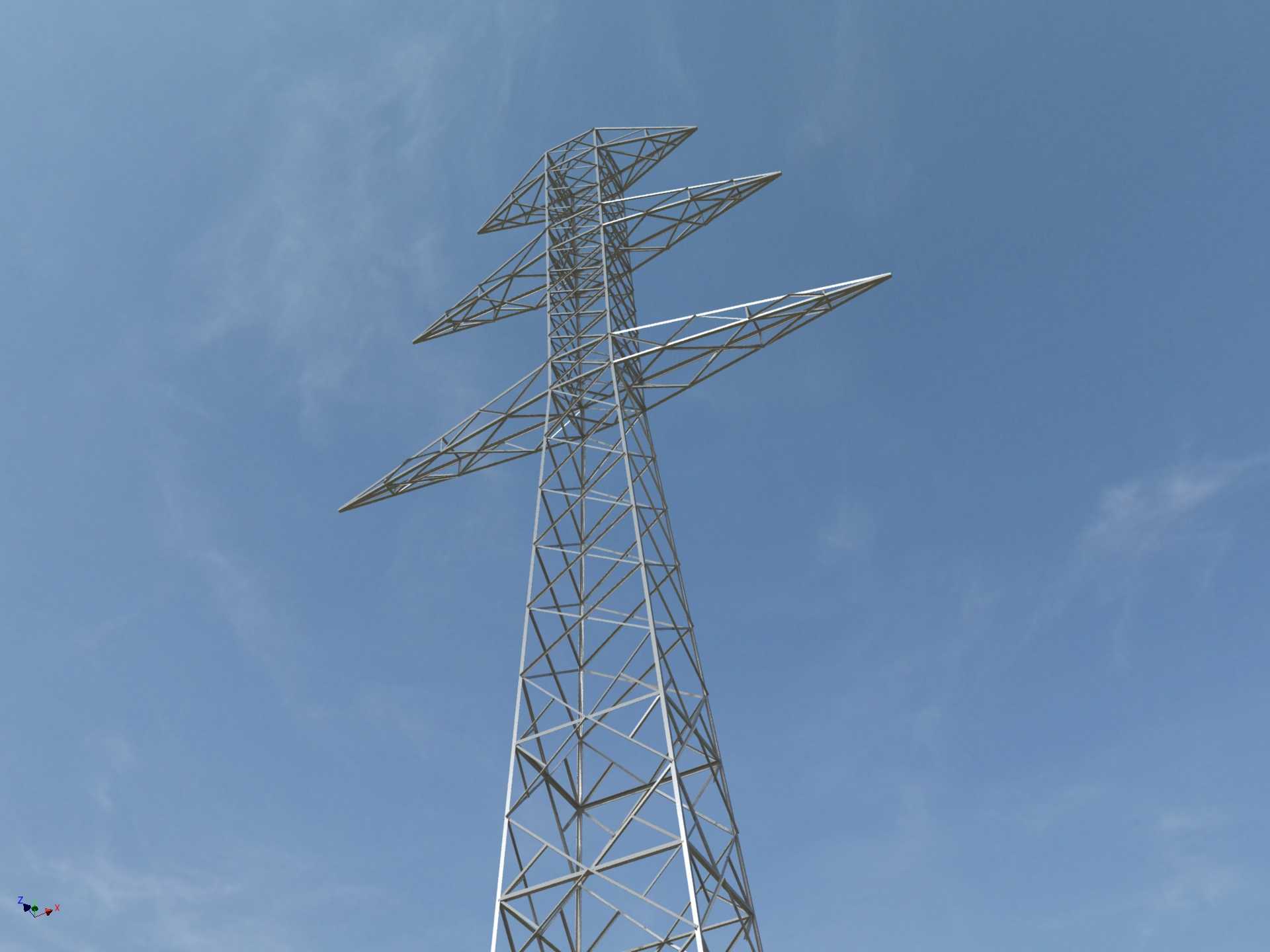

40米高压输电铁塔结构三维设计

　　在架空高压输电线路的布设场景中，输电铁塔是支撑架空导线、保障线路对地安全距离的核心承载结构，本次呈现的40米级高压电力铁塔结构，主要应用于110kV及以上电压等级的长距离输电廊道建设，可适配平原、丘陵等多种常规地貌的线路架设需求，承担导线自重、覆冰载荷、风载荷以及极端工况下的不平衡张力传递作用，是高压输电网架中不可或缺的架空支撑载体。从结构设计逻辑来看，该铁塔采用格构式钢架结构形式，整体为空间桁架受力体系，主材选用等边角钢拼接，节点处通过节点板配合螺栓实现构件连接，这种设计能够在保证整体结构强度与刚度的前提下，最大限度降低结构自重，减少钢材用量，同时便于现场分段组装与后期运维检修。塔身整体呈下宽上窄的锥形布置，

　　底部根开尺寸经过载荷验算匹配40米呼称高的受力需求，能够有效传递上部结构载荷至基础承台，避免基础出现不均匀沉降带来的结构形变。横担部分采用三层对称布置形式，对应三相导线的架设位置，每层横担的悬挑长度经过电气间隙校验，能够保证不同相导线之间、导线与塔身之间满足高压工况下的安全绝缘距离，避免出现相间闪络或者对地放电的安全隐患。横担端部设置有挂线点结构，预留了绝缘子串的安装接口，可适配悬式绝缘子串的挂载需求，同时在横担与塔身的连接位置做了加劲肋补强处理，能够承受导线挂线后的垂直载荷与纵向张力，避免挂线位置出现应力集中导致的构件变形。在结构细节处理上，塔身的腹杆布置采用交叉斜杆形式，能够将各个方向的外载荷均匀传递至主材构件，

　　提升整体结构的抗扭与抗侧移能力，针对塔身不同高度段的受力差异，主材的角钢规格从下至上逐步递减，在满足各段受力要求的同时优化材料分配，避免不必要的材料冗余。塔腿部分设计有与基础连接的地脚螺栓接口，接口位置的节点板做了加厚处理，能够将上部结构的全部载荷可靠传递至混凝土基础，塔腿的坡度经过优化，既保证了底部的支撑稳定性，也控制了整体的占地面积，减少线路廊道的土地占用。从安装边界来看，该铁塔采用分段预制、现场螺栓组装的施工方式，整塔可拆分为塔腿段、下塔身段、中塔身段、上塔身段以及横担段几个部分，各段构件在工厂预制完成后运输至现场，不需要现场焊接作业，能够大幅提升现场施工效率，降低野外作业的施工难度。在实际线路布设中，

　　该型铁塔可根据线路的转角、档距需求调整局部构件的补强设计，当应用于转角塔位时，可通过增加横担处的拉杆构件、补强对应位置的主材规格，承受线路转角带来的不平衡张力；当应用于大档距跨越段时，可通过调整塔身的风振系数验算结果，增加横隔面的布置密度，提升结构在强风工况下的稳定性。在建模过程中，所有构件的连接节点均按照实际工程的构造要求进行还原，螺栓孔位、节点板尺寸均匹配实际加工的工艺要求，不存在干涉问题，可直接用于结构受力验算、施工模拟以及相关的电力设施布设仿真场景，也可作为输电线路工程设计阶段的方案参考模型，辅助设计人员完成线路走径的排布、塔位的选址以及安全距离的校验工作。格构式的结构设计也使得该铁塔具备较好的风阻特性，透空的塔身结构能够减少强风作用下的结构风载荷，降低极端大风天气下的结构倒伏风险，同时钢材构件的热镀锌防腐处理预留设计，也能够保证铁塔在户外露天环境下具备足够的使用寿命，减少后期运维的防腐维护工作量。
