辉光数码管真空显示器件结构设计

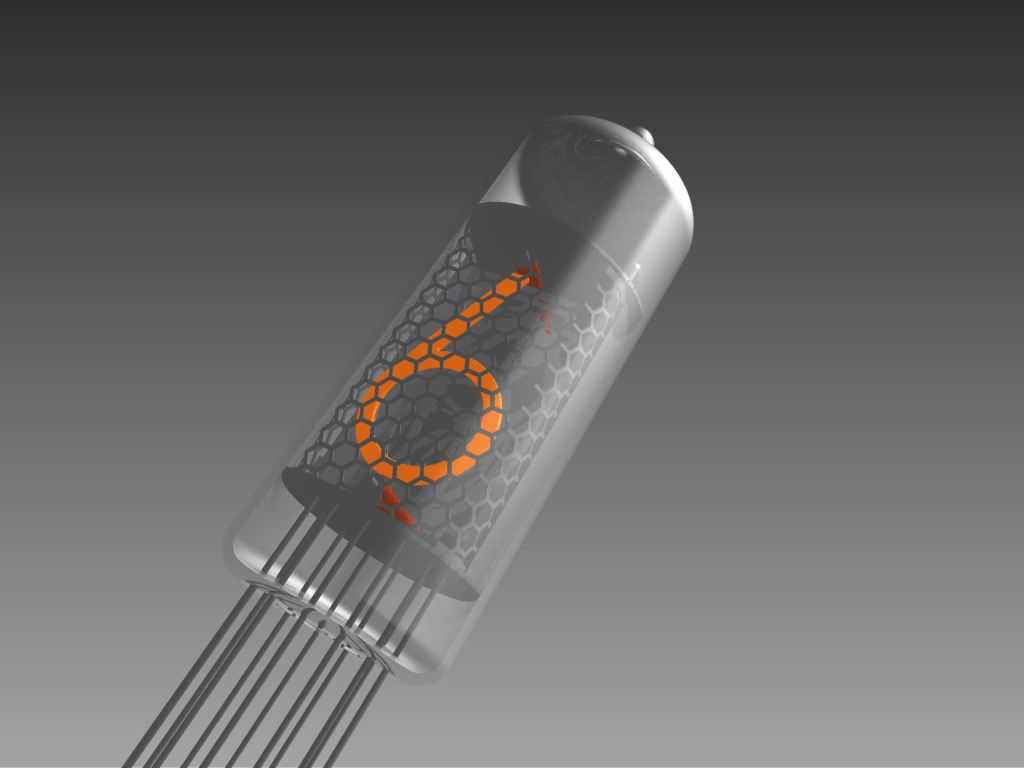

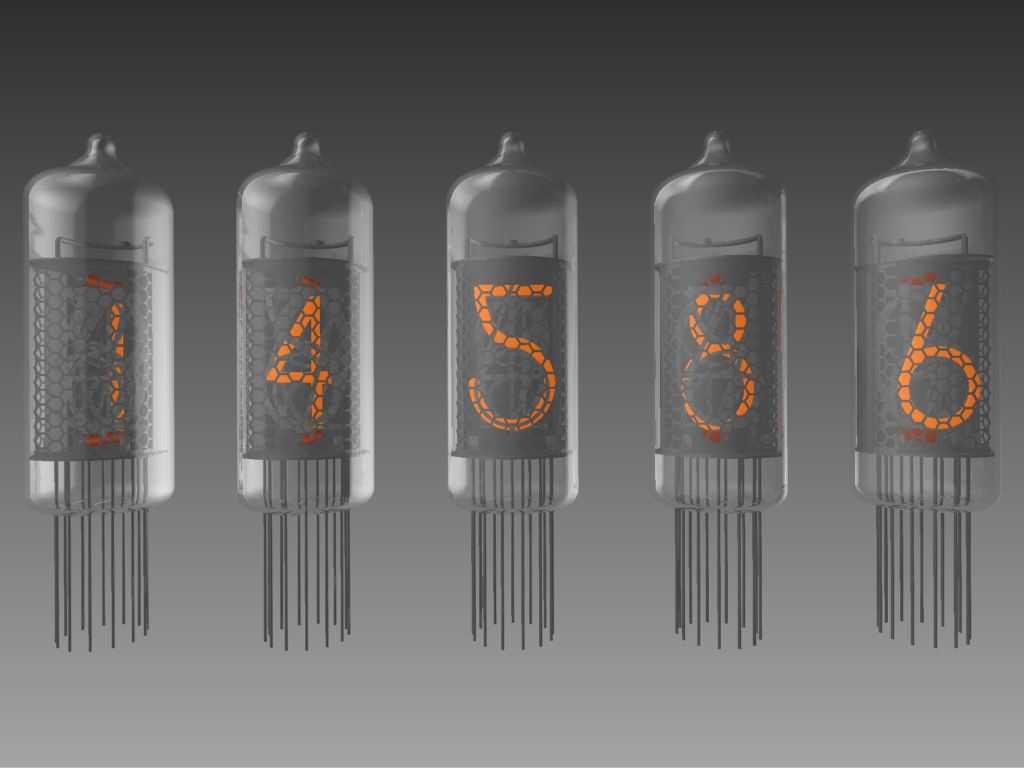

　　本次呈现的辉光数码管三维结构，还原了冷阴极辉光放电显示器件的完整机械构造，这类器件早年广泛应用于工业计数仪表、老式测试设备、航空机载数显面板、早期数控装置的数值显示环节，依靠阴极辉光效应实现0-9阿拉伯数字的可视化输出，在半导体数码管普及前，是工业数显场景的核心显示元件。从结构设计逻辑来看，整个器件采用密封玻璃泡作为真空容纳腔体，玻璃腔体采用吹制成型工艺，壁厚控制在0.8-1.2mm区间，既要保证内部真空度的长期维持，也要兼顾引脚封接处的结构强度，避免运输、焊接过程中出现玻璃开裂漏气的问题。腔体内部核心为堆叠式阴极数字构件，0-9十个数字形阴极采用0.1mm厚的镍锰合金薄片冲压成型，每个数字构件之间用0.2mm厚的云母片做绝缘隔离，

　　云母片同时起到定位支撑作用，将所有阴极构件的同轴度误差控制在0.15mm以内，确保不同数字点亮时的显示位置统一，不会出现数字偏移、重影的问题。公共阳极采用网状镍制结构，布置在阴极构件的前方，网孔尺寸控制在0.3mm，既保证辉光产生的光线能够顺利透出，也能让阳极电场均匀覆盖所有阴极区域，避免边缘数字点亮时辉光亮度不足。器件底部的引脚采用可伐合金材质，与玻璃腔体做匹配封接，封接处的热膨胀系数与玻璃接近，从根源上减少温度变化带来的封接应力，引脚直径统一为0.5mm，引脚间距按照2.54mm标准间距排布，适配当时通用的PCB板焊接孔位，降低设备集成时的安装难度。从安装边界来看，单管的整体外径为19mm，不含引脚的管身长度为45mm，

　　引脚伸出长度为12mm，安装时需要在面板上开设直径20mm的安装孔，管身与面板之间采用橡胶密封圈做缓冲固定，既可以避免设备振动传递到玻璃管身造成破损，也能起到一定的防尘作用。在实际应用场景中，这类辉光管的工作电压通常在170V左右直流供电，每个阴极的点亮电流控制在1.5-2mA，设计时需要为每个引脚预留独立的接线通路，不同阴极之间的绝缘电阻需要大于100MΩ，防止出现串极点亮的问题。建模过程中完整还原了内部阴极的弯折细节、云母片的定位缺口、阳极网的焊点结构、玻璃封接处的过渡圆角，所有构件的装配间隙完全参照实物的装配公差设置，比如阴极数字片与云母片之间的间隙控制在0.05mm，既保证构件不会出现轴向窜动，也避免装配过程中出现卡滞。

　　这类器件虽然现在已经被半导体LED数码管全面替代，但其独特的橙红色辉光显示效果，现在常被用于复古风格电子时钟、怀旧工业风装饰装置的制作，建模时保留了所有结构细节，可直接用于复古电子设备的结构适配、展示模型的渲染输出，也能作为真空电子器件结构教学的演示模型，帮助从业者理解早期真空显示器件的机械设计逻辑与装配工艺要求。需要注意的是，这类器件的玻璃外壳属于易碎结构，建模时也还原了管壁的厚度变化，管身靠近引脚封接处的壁厚略厚于顶部区域，对应实际生产中玻璃吹制的壁厚分布特点，让模型的结构还原度更贴近实物状态。内部的阴极引脚连接丝采用0.1mm的杜美丝，建模时还原了连接丝的走线弧度，每根连接丝从对应阴极片引出后，沿着云母片的走线槽延伸到底部引脚，避免不同连接丝之间出现距离过近导致的高压打火问题。
