倾斜旋转飞椅类游乐设施结构设计

　　该款游艺设备属于大型户外陆地游乐设施范畴，主要应用于城市主题乐园、商业综合体户外游乐区、景区配套游乐点位、中小型游乐场等场景，面向全年龄段游客提供旋转飞行动感体验，设备运行时可同时搭载多名乘客，通过主臂倾斜与转盘回转的复合运动，让悬挂式座舱沿不规则空间轨迹摆动，在安全阈值内为乘客带来失重感与离心感结合的游乐体验。

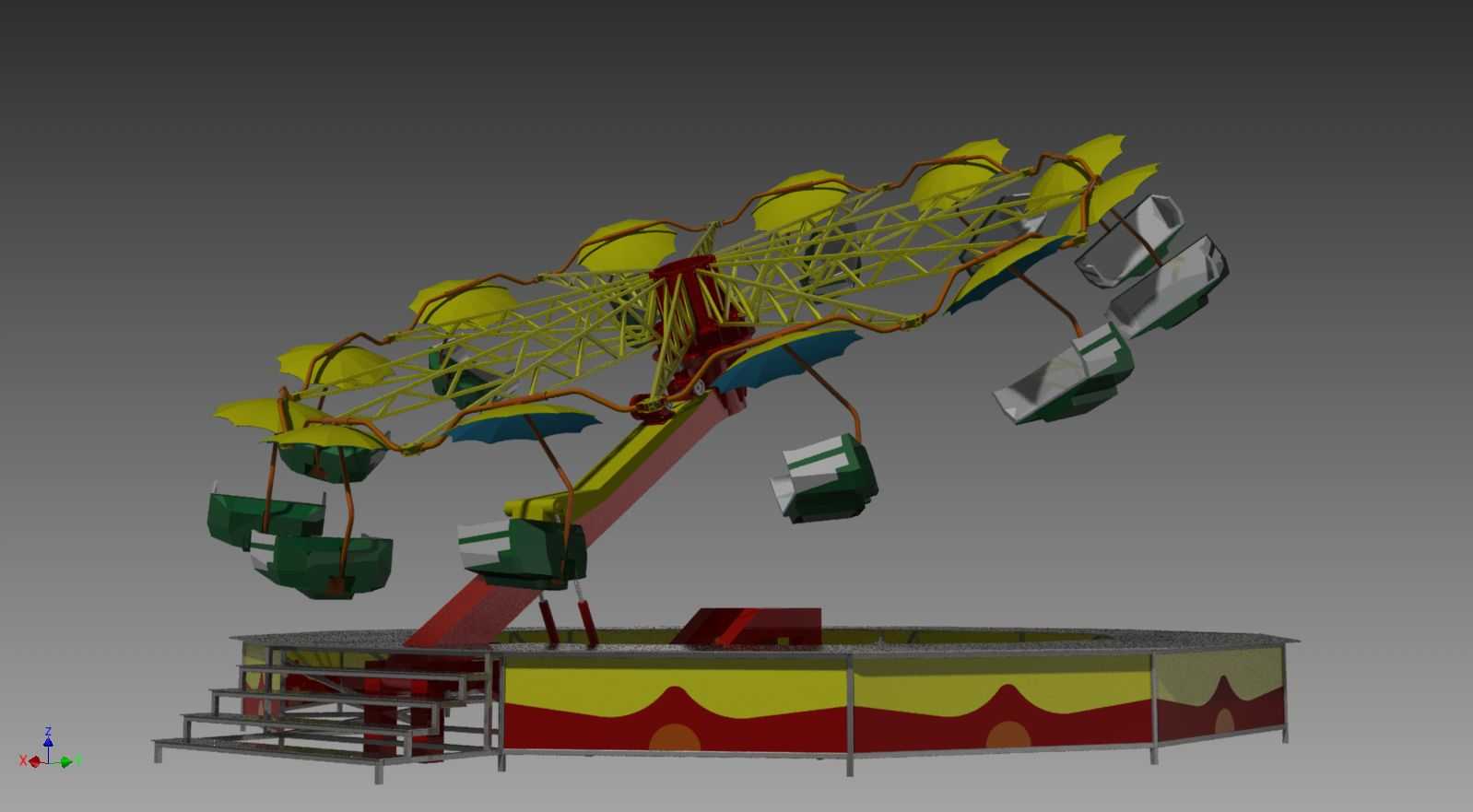

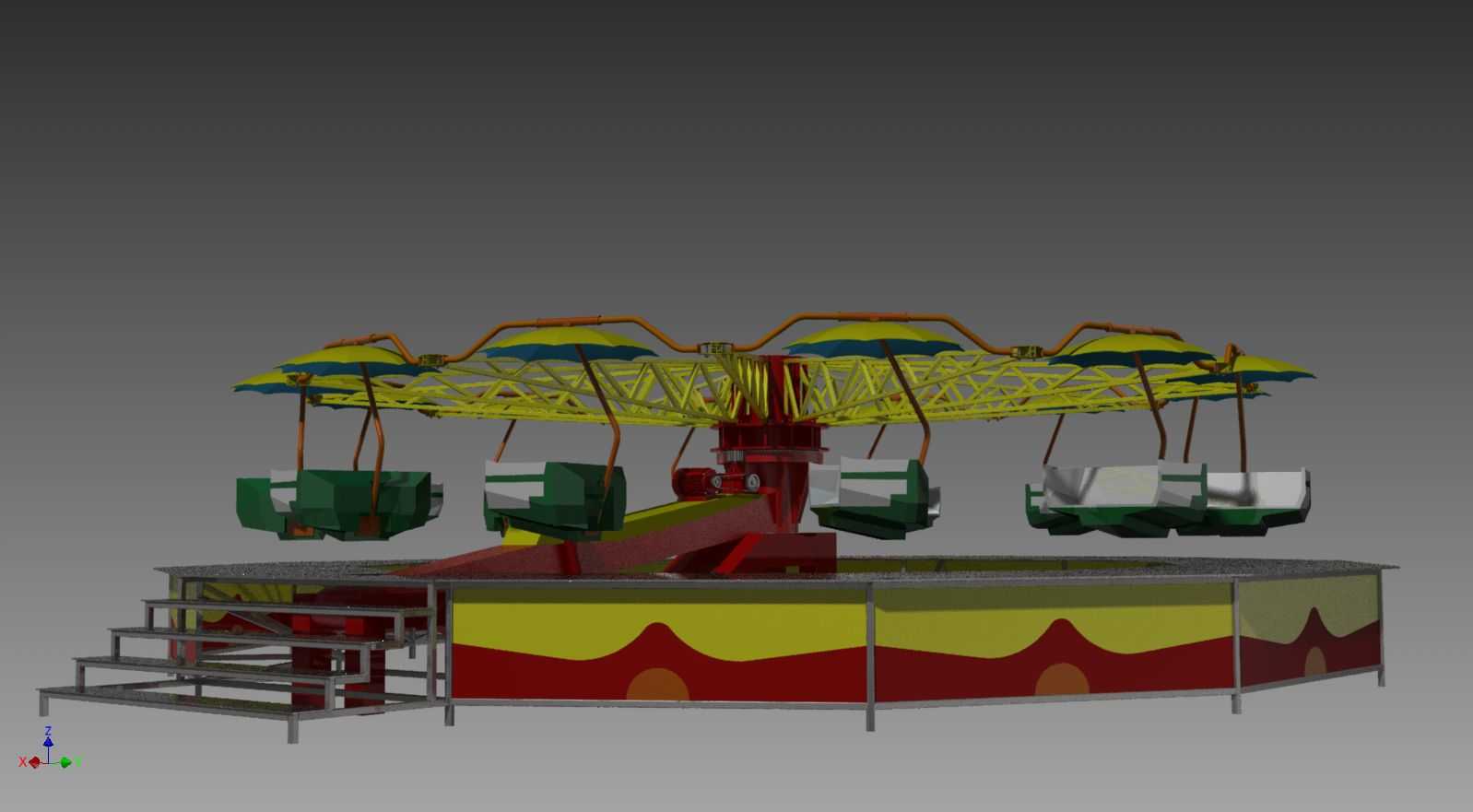

　　从结构设计逻辑来看，整套设备分为底部承载基座、倾斜主臂总成、顶部回转转盘、悬挂座舱组件、安全防护站台五个核心部分。底部基座采用型钢焊接框架结构，内部预留驱动单元、传动组件、电控系统的安装空间，基座外围设置装饰围板，围板造型采用红黄配色的波浪纹样，兼顾视觉辨识度与内部构件防护作用，基座一侧设置阶梯式登乘站台，站台踏步采用防滑花纹钢板制作，站台边缘设置安全护栏，护栏高度符合游艺设备安全规范要求，登乘口设置可开合的安全门，设备运行时安全门处于锁止状态，避免乘客误入运行区域。

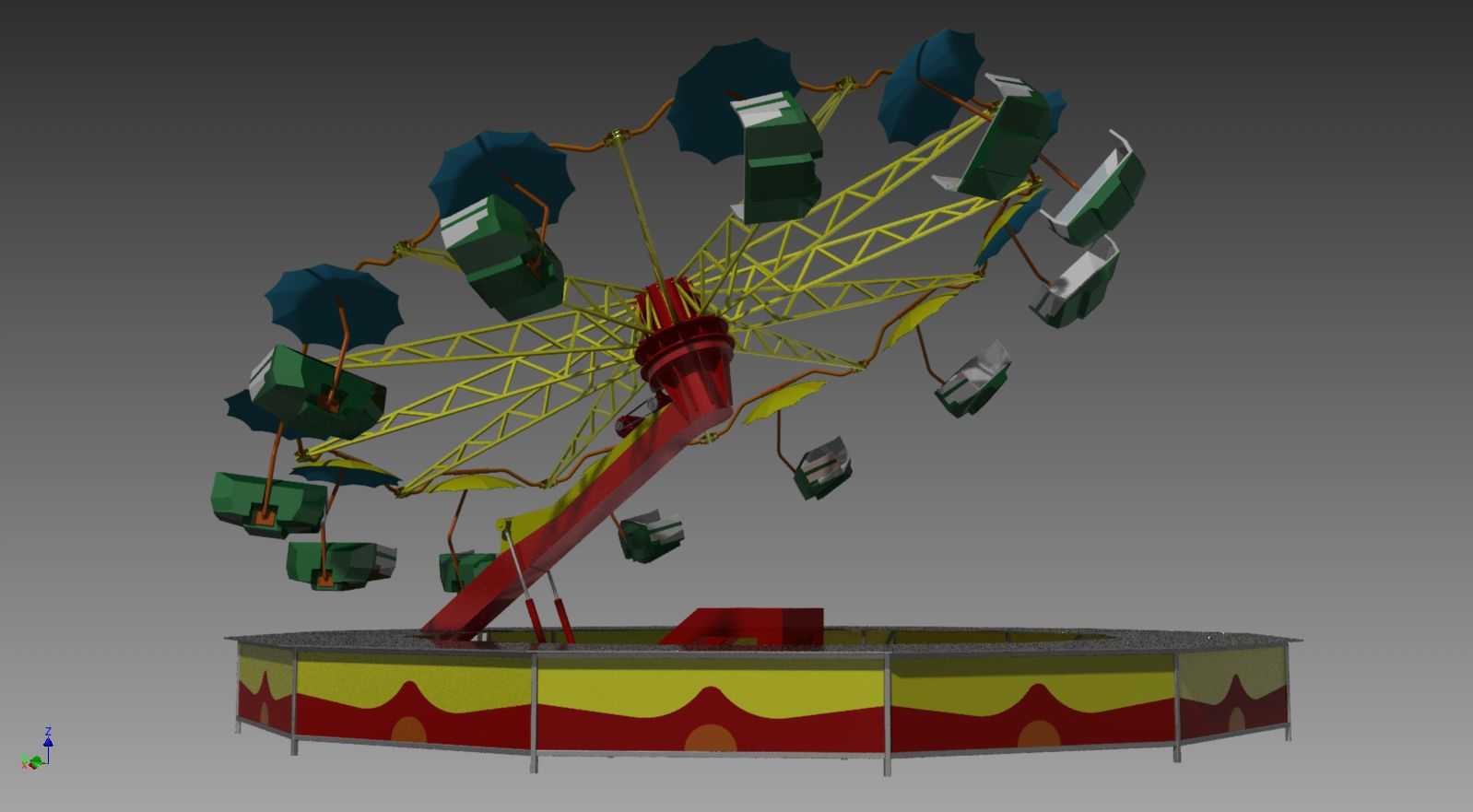

　　倾斜主臂采用变截面箱型焊接结构，一端与基座内部的铰接支座连接，通过底部的液压驱动单元实现主臂的角度抬升与回落，主臂抬升角度范围经过安全校核，在最大倾斜角度下设备整体重心仍处于基座支撑边界内，不会出现倾覆风险；主臂顶端连接回转支承机构，作为顶部转盘的旋转承载核心，回转支承采用外齿式结构，由减速电机通过齿轮副驱动转盘做匀速回转运动，转盘的回转速度经过多轮调试，控制在人体可承受的舒适范围内，避免转速过高导致乘客出现眩晕不适。

　　顶部转盘采用空间桁架结构，由多根径向主梁与环形副梁焊接成型，桁架结构在保证整体刚度的前提下有效降低了上部结构自重，减少主臂与回转支承的承载负荷；转盘沿周向均匀布置多组悬挂吊点，每个吊点通过万向铰接结构连接吊臂，吊臂下端安装乘客座舱，铰接结构允许座舱在设备运行过程中随离心力、惯性力自然摆动，避免刚性连接带来的结构冲击，同时铰接位置设置耐磨轴套与润滑注油点，方便日常维护保养时加注润滑脂，降低铰接部位的磨损速率。

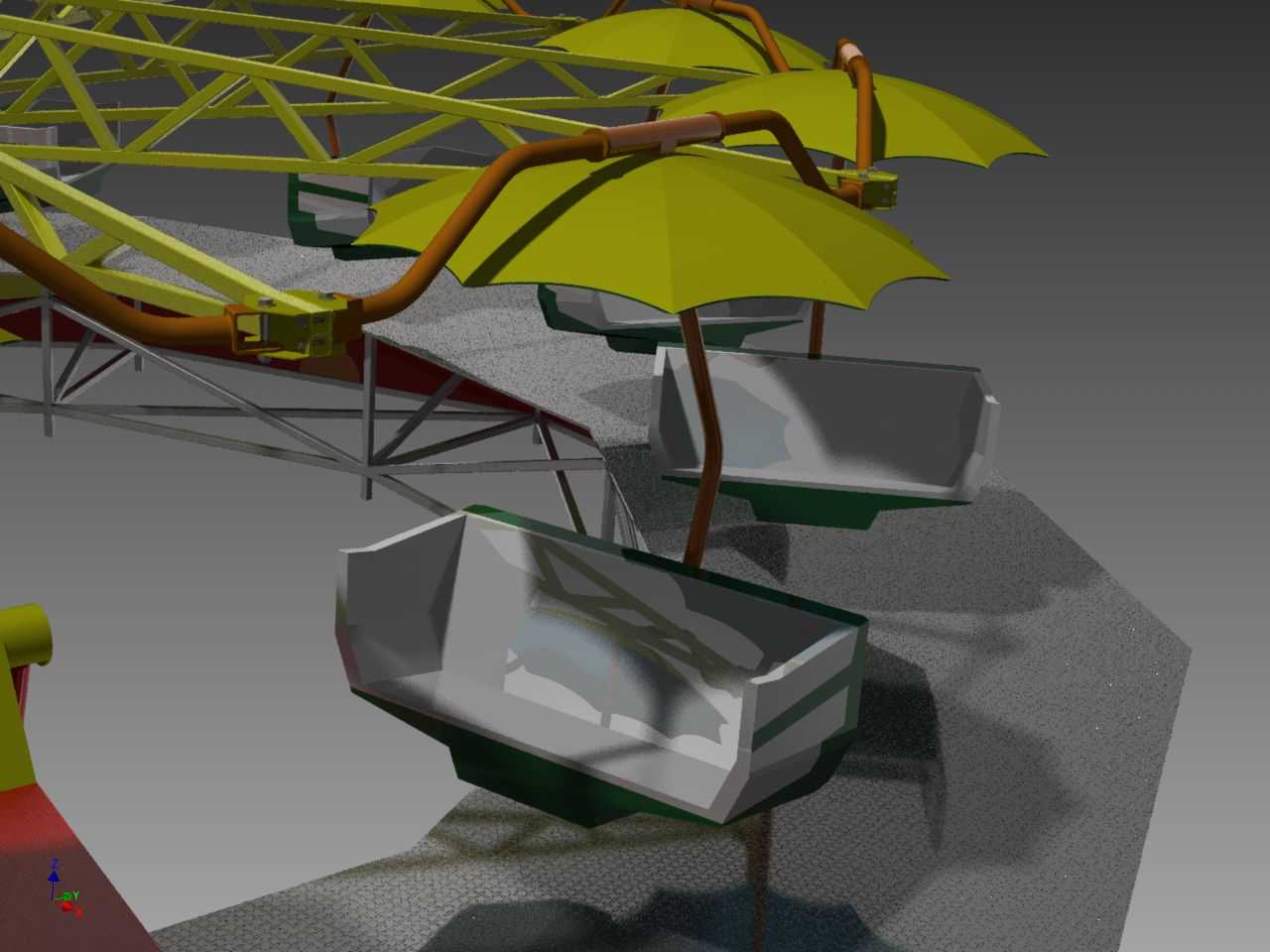

　　座舱采用玻璃钢外壳与金属内框架结合的结构，每个座舱设置独立的安全压杆与安全带，安全压杆采用棘轮锁止机构，锁止后无法由乘客自行开启，必须由操作人员在设备停稳后统一解锁；座舱内部设置符合人体工程学的靠背与扶手，边缘全部做圆角钝化处理，避免乘客在摆动过程中磕碰受伤，座舱外部采用绿白配色的装饰外壳，与顶部转盘的黄色遮阳伞造型装饰形成视觉呼应，提升设备整体的视觉吸引力。

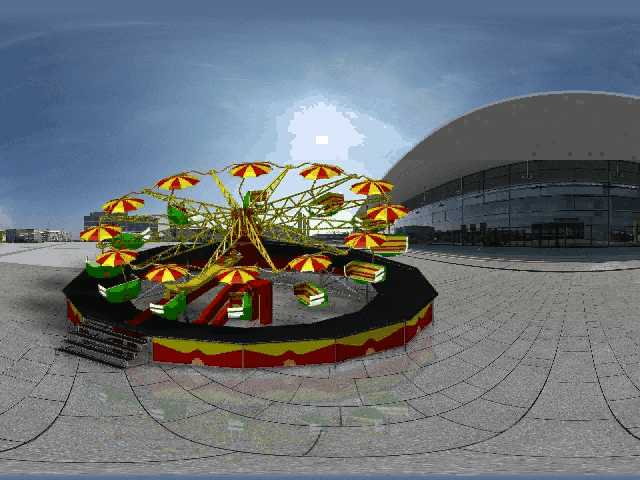

　　在安装边界方面，设备安装前需要对场地地面进行硬化处理，混凝土基础的承载能力需要满足设备满载运行时的动载荷要求，基础平面度误差控制在允许范围内，避免设备安装后出现倾斜应力；设备运行时的外围安全距离需要满足游艺设备安全规范要求，在设备最大运动轨迹外围预留足够的安全缓冲区，缓冲区内不得设置固定障碍物，同时沿缓冲区外围设置安全警示围栏，非工作人员不得在设备运行时进入缓冲区。

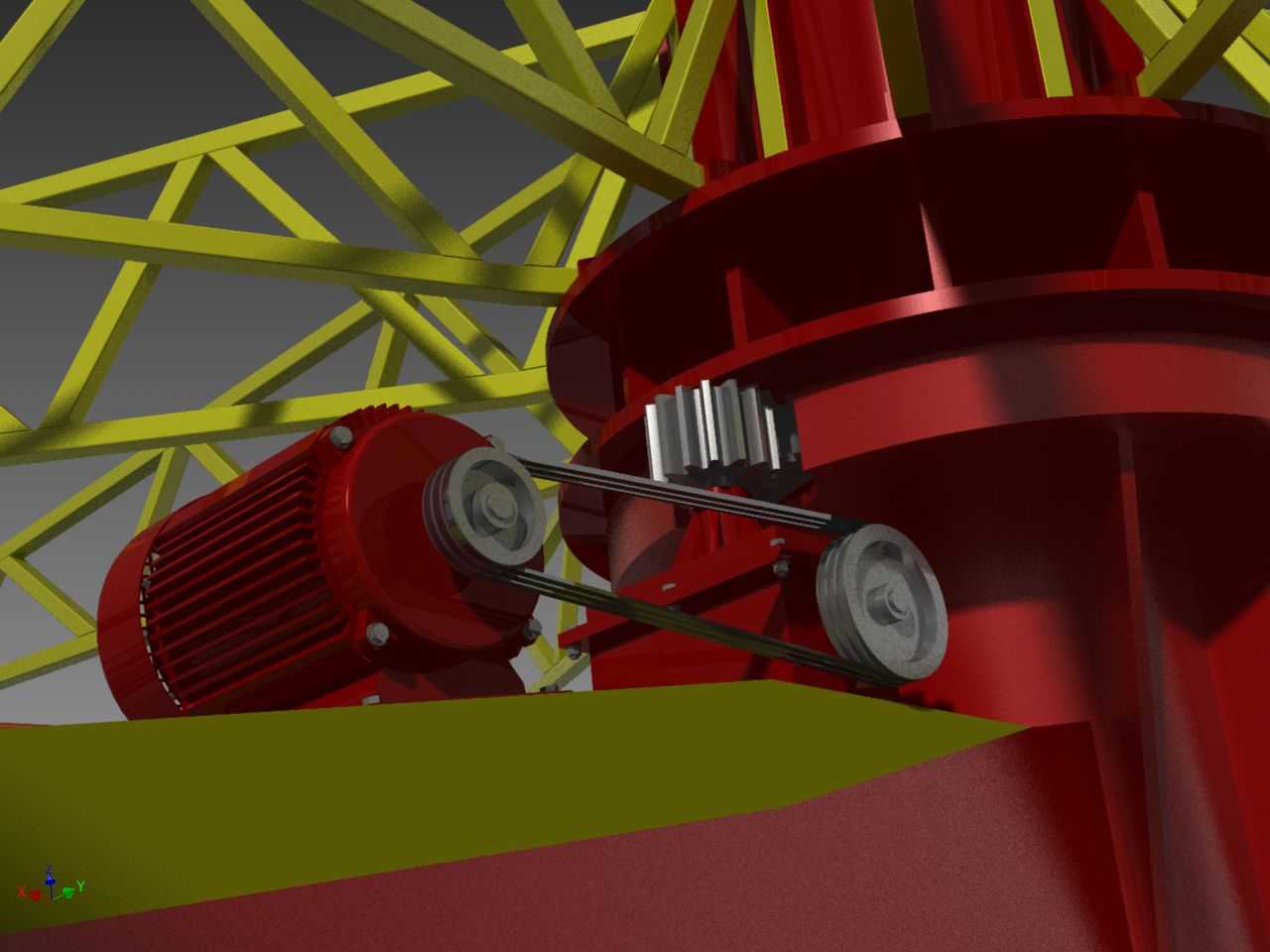

　　传动系统的设计充分考虑了运行平稳性要求，主臂倾斜驱动采用液压回路，设置液压锁与溢流阀，避免液压管路失压时主臂意外下落；转盘回转驱动采用减速电机直连齿轮副的结构，设置制动单元，设备断电时可自动锁止回转机构，避免转盘在惯性作用下持续转动；所有电气线路均采用穿管敷设方式，沿结构内部的走线槽布置，外部接线部位设置防水密封接头，满足户外露天使用的防水要求。

　　日常维护层面，该结构设计预留了充足的检修空间，基座侧面设置可开启的检修门，方便操作人员定期检查驱动电机、液压元件、电气线路的工作状态，铰接部位、回转支承、齿轮副等运动部件均设置了润滑标识，明确标注润滑周期与润滑脂型号，降低日常运维的难度；结构焊接部位全部按照钢结构焊接规范执行，关键承载焊缝需要进行无损检测，确保焊接强度满足动载荷下的长期使用要求，避免长期交变载荷作用下出现焊缝疲劳开裂的问题。
