铁路线路高柱进站信号机结构设计

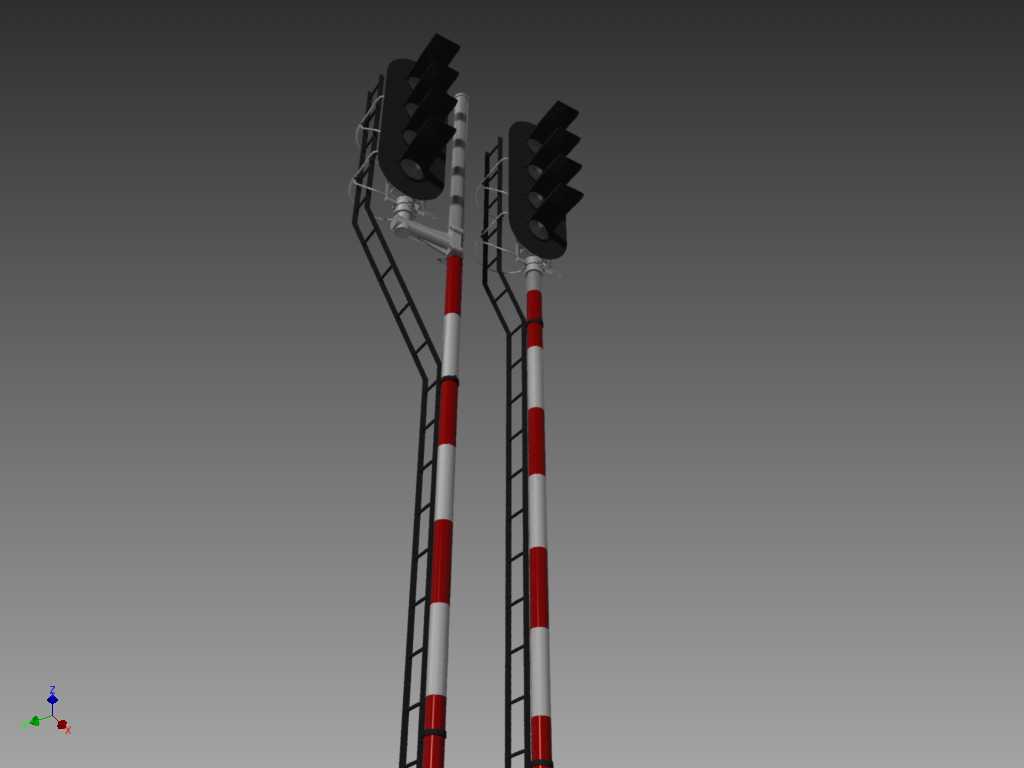

　　本次呈现的三维结构对应铁路站场常用的高柱色灯信号机，这类设备广泛应用于国家铁路干线、地方铁路、厂矿专用线的进站、进路、出站信号点位，承担着向列车乘务组传递行车指令、明确线路开通状态、指示运行权限的核心作用，是铁路信号系统的室外核心终端设备，直接关系到区间与站场的行车组织效率与运行安全。从结构设计逻辑来看，整套设备采用分体式装配思路，下部支撑结构为等径热镀锌钢管机柱，表面涂刷红、白相间的警示涂装，涂装段长度严格遵循铁路信号设备的可视性要求，确保在雨雾、沙尘等低能见度气象条件下，作业人员与机车乘务员能够在规定距离外快速识别设备位置，避免线路作业时发生碰撞风险。机柱侧面配套设置直爬梯结构，爬梯踏棍采用圆钢弯折成型，

　　与机柱外壁通过抱箍结构固定，无需在机柱本体上开孔焊接，既保证了机柱的结构强度，也方便后期运维人员攀爬至机构安装位置开展透镜清洁、灯泡更换、线缆检修等日常作业，爬梯外侧预留了防护笼安装接口，可根据安装点位的作业高度需求选配加装，满足高空作业的安全防护规范。上部信号机构采用铝合金铸造壳体，具备良好的防水防尘性能，防护等级满足室外露天长期使用要求，每个机构单元对应一组色灯透镜组，透镜采用内梯级光学设计，能够将内部光源的光线精准汇聚成平行光束，确保在规定的显示距离外，机车乘务员能够清晰分辨灯光颜色，不会出现光线散射导致的信号误判。机构与机柱的连接采用可调式抱箍支架，支架设置多维度调节余量，安装时可根据线路的曲线半径、

　　瞭望角度调整机构的水平朝向与俯仰角度，保证信号光束中心正好对准列车运行方向的司机瞭望视线范围，避免因线路曲线、地形高差导致信号显示被遮挡或偏离。从安装边界来看，机柱的基础采用钢筋混凝土现浇结构，基础埋深根据安装区域的冻土深度、土壤承载力确定，机柱安装完成后其机构最下方透镜的距离轨面高度符合铁路信号设计规范的要求，确保不会被邻线通行的列车、沿线堆放的货物遮挡信号显示，机柱安装位置距离线路钢轨头部外侧的安全距离满足铁路建筑限界要求，不会侵入列车运行的安全限界，避免被通行列车剐蹭。整套模型完整还原了设备的装配层级，从底部基础预埋件、机柱连接法兰、爬梯固定组件、机构安装支架到上部信号机构的透镜组、灯座接线腔都做了等比例还原，

　　结构设计充分考虑了现场安装的公差适配需求，各连接部位都预留了足够的调节余量，既能够满足工厂预制的精度要求，也能适配现场施工时的安装误差调整。在实际线路应用中，这类高柱信号机相比矮型信号机拥有更远的显示距离，更适合在进站口、正线出站等需要长距离瞭望的点位使用，其结构设计充分考虑了室外长期服役的耐候性需求，所有外露金属构件都做了防腐处理，能够适应不同区域的高温、严寒、高湿、盐雾等复杂气候条件，减少全生命周期的运维频次。建模过程中对设备的人机交互维度也做了充分考量，爬梯的踏棍间距、机构检修门的开启角度、接线腔的内部空间都符合现场运维的操作需求，不会出现结构干涉导致的作业不便，同时整体结构的风阻系数经过优化，在大风区段能够有效降低风载荷对机柱的冲击力，提升设备的抗倾覆稳定性。
