U型带侧支耳铰接支撑结构练习件

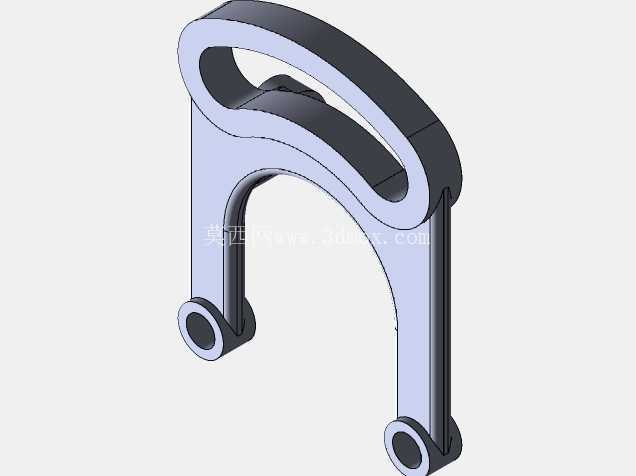

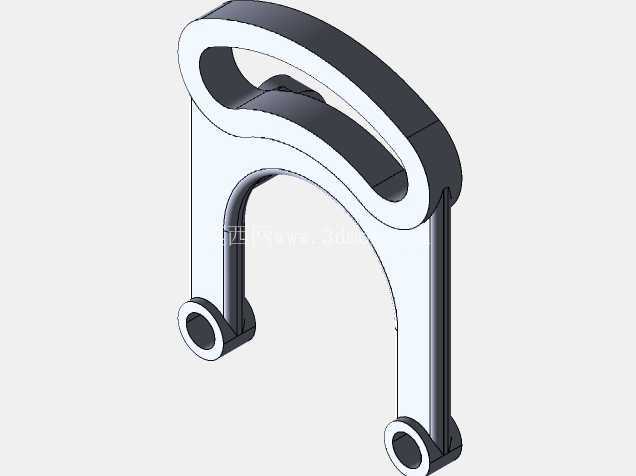

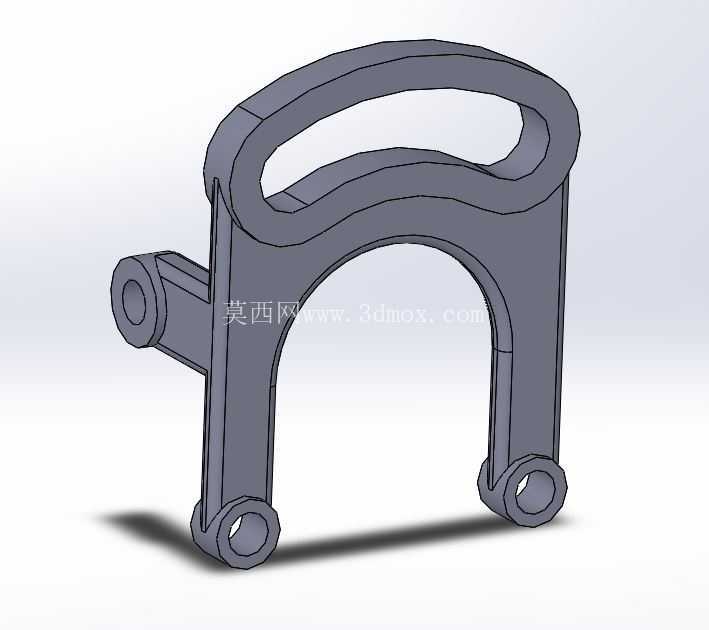

该U型铰接支撑结构属于典型的机械连接承载类零件，在轻工输送设备、小型工装夹具、非标自动化线体的摆动工位中应用广泛，主要承担摆动部件的铰接承载、侧向定位功能，可作为摆臂、拨叉组件的基体连接件，实现两个相对转动部件之间的载荷传递与运动限位。从结构功能来看，零件顶部为闭合式环形握持/限位结构，可适配手动操作工位的手持施力需求，也可穿装销轴作为上部铰接点，连接摆动执行端；两侧竖直支撑臂为主要承载结构，臂身采用等厚截面设计，在保证抗弯强度的同时控制整体重量，避免运动过程中产生过大的惯性矩；左侧伸出的圆柱凸台为侧向安装接口，可穿装定位销或连接小尺寸联动杆件，实现侧向辅助定位或联动触发；底部两个同轴带孔凸耳为核心铰接安装位，孔位精度直接决定整个摆动副的转动顺畅度，设计时需严格保证两孔的同轴度公差，同时凸耳根部做了圆弧过渡处理，避免应力集中导致的交变载荷下断裂问题。

设计过程中，首先要明确安装边界条件：底部两铰接孔的中心距决定了支撑臂的跨距，需匹配所连接摆动部件的安装宽度，避免装配时出现干涉；左侧侧凸台的中心高度需对应联动杆件的运动行程，保证触发动作的行程冗余；顶部环形结构的内孔尺寸需满足穿装销轴或手部握持的尺寸要求，壁厚取值要兼顾强度与成型工艺性，若采用铸造工艺生产，壁厚需保持均匀，避免出现缩孔缺陷。建模时优先采用对称结构基准，先绘制单侧支撑臂的轮廓草图，通过镜像完成主体框架，再分别添加侧凸台与底部铰接凸耳结构，所有孔位特征需在主体结构完成后添加，保证孔位与安装面的垂直精度；圆角过渡的取值需匹配铸造工艺的拔模要求，棱边处的外圆角要大于内圆角，避免铸造时出现尖角冷隔缺陷。

从实际使用场景来看，这类支撑件常应用在烟机设备的拨料机构、小型包装设备的摆动压合工位中，工作时承受周期性的摆动载荷，因此底部铰接孔的内壁需做耐磨处理，设计时可预留衬套安装余量，通过压装铜衬套提升铰接位的使用寿命；侧凸台的端面需保证平面度，避免联动杆件连接时出现偏载；顶部环形结构若作为手动操作位，外表面需做钝化处理，避免锐边划伤操作人员。结构的整体尺寸设计需兼顾安装空间与承载能力，支撑臂的厚度取值需根据额定载荷做抗弯校核，在满足强度要求的前提下尽量减小截面尺寸，降低整体重量，提升摆动动作的响应速度。建模练习过程中，可重点练习对称结构的快速建模方法、凸台与主体结构的合并技巧、铰接孔位的同轴度约束方法，同时可结合铸造工艺要求，添加拔模斜度、工艺圆角等特征，还原真实生产中的零件设计流程，理解工艺性对结构设计的约束作用，避免出现仅满足外形尺寸、无法实际生产加工的设计问题。
