铸造工艺用异形连接支座结构建模练习件

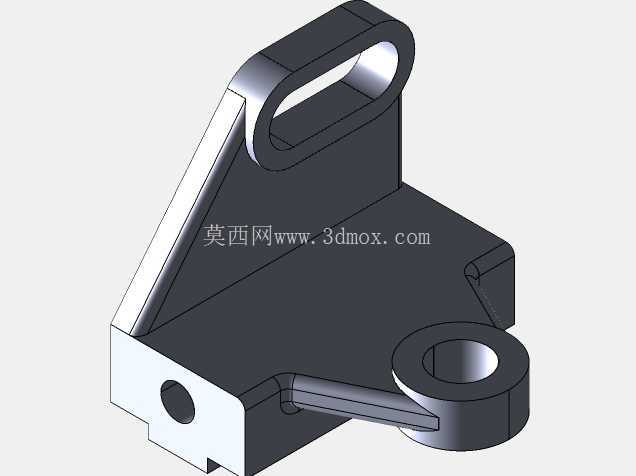

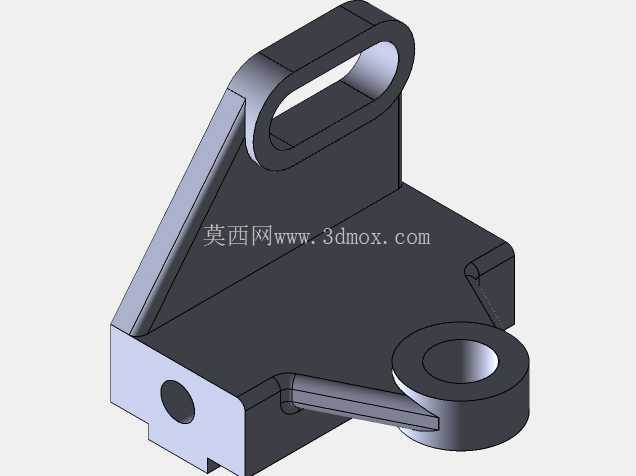

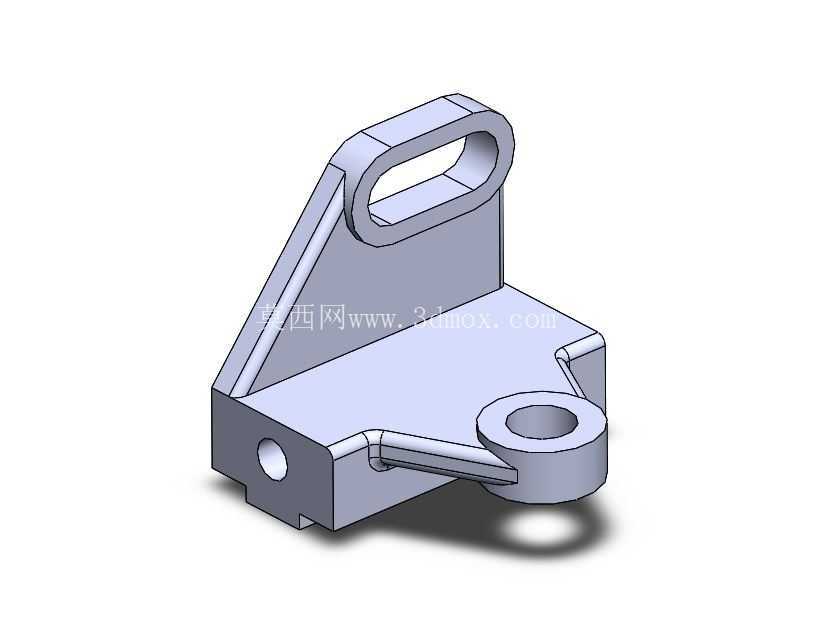

　　本次建模的异形连接支座属于铸造工艺成型的通用机械连接构件，这类零件广泛应用在中小型工装夹具、轻型输送设备机架、小型动力单元安装支架等场景中，核心作用是实现两个不同走向、不同安装面的构件之间的刚性连接，同时承担载荷传递、安装定位的功能，在低压铸造、重力浇注的中小批量零部件生产场景中十分常见。从实际使用场景来看，这类支座通常会安装在设备的机架转角位置，顶部的长圆孔吊耳结构既可以作为整体吊装时的挂点，也可以作为与上方横向构件的可调连接位，长圆孔的设计预留了±3mm的安装调节余量，能够抵消机架焊接、铸件成型带来的尺寸累积误差，避免安装时出现孔位错位无法装配的问题。

　　底部的平板结构是主要的承载基面，设计时需要保证底面的平面度公差控制在0.1mm以内，才能保证安装后与下方安装面的贴合度，避免出现局部应力集中导致铸件受力开裂。侧面伸出的带孔圆柱凸台，是用于安装铰接销轴或者转动副的位置，凸台的端面需要与孔轴线保证垂直度要求，否则铰接件转动时会出现卡滞、偏磨的问题，凸台下方的加强筋直接连接到底部承载平板，能够将铰接位置承受的径向载荷直接传递到主承载面，避免凸台根部出现应力断裂。设计这类铸造支座时，首先要确定各个安装接口的位置关系，先搭建基础的骨架线，明确顶部吊耳孔、侧面铰接孔、底部安装面的相对位置尺寸，再逐步搭建实体结构。所有的转角位置都要设计铸造圆角，避免出现尖锐棱角导致浇注时出现应力集中、冷隔缺陷，同时壁厚要尽量保持均匀，主体壁厚控制在4-6mm之间，筋板厚度比主体壁厚薄1-2mm，防止铸件冷却时出现缩孔、缩松缺陷。顶部的吊耳结构采用闭环的长圆环形设计，相比开口式吊耳的承载能力提升40%以上，能够承受不低于500N的垂直吊重，满足小型部件的吊装需求。吊耳与底部立板之间设置了三角形加强筋，筋板从吊耳根部一直延伸到底部平板的转角位置，能够有效抵消吊耳受拉时对立板产生的弯矩，避免立板出现弯折变形。

　　侧面的铰接凸台高度设计为12mm，能够满足标准M8销轴的安装长度要求，凸台外圆直径比孔径大8mm，保证孔壁有足够的强度承受径向载荷，凸台与立板之间的过渡圆角设置为R3，既符合铸造工艺要求，也能降低应力集中系数。底部平板的侧面设置了一个横向的小孔，这个孔是用于安装定位销或者紧定螺钉的，能够在支座安装到位后实现周向定位，防止设备运行过程中支座出现移位。从安装边界来看，整个支座的最大外轮廓尺寸控制在80mm×60mm×70mm范围内，不会占用过多的安装空间，底部平板的两个侧边都预留了安装螺栓的避让空间，能够使用M6的内六角螺栓从上方或者侧方进行固定，适配不同的安装空间条件。

　　建模过程中需要注意各个特征的拔模角度设置，沿着铸件出模方向所有的立面都设置1°的拔模斜度，方便后续模具开模取件，不需要额外进行后期机加工修正拔模面。所有的孔特征如果是铸造成型的话，孔径小于8mm的孔不建议直接铸出，避免出现断芯、孔位偏移的问题，这类小孔可以后续通过机加工完成，能够更好的保证孔的位置精度和尺寸精度。这类零件在实际生产前还需要进行铸造工艺仿真，验证金属液的充型流程，排查可能出现的卷气、夹渣位置，在合适的位置设置浇注系统和冒口，保证铸件内部组织致密，没有影响强度的内部缺陷。对于需要进行机加工的安装面，要预留0.5-1mm的加工余量，加工后保证表面粗糙度达到Ra3.2，满足安装贴合的要求。
