多通接口铸造阀体结构练习模型

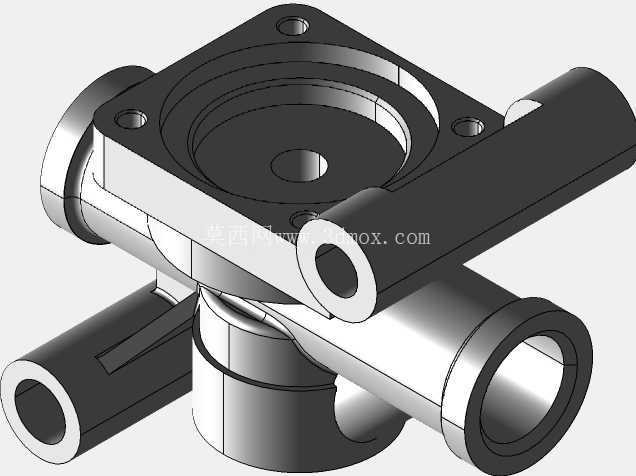

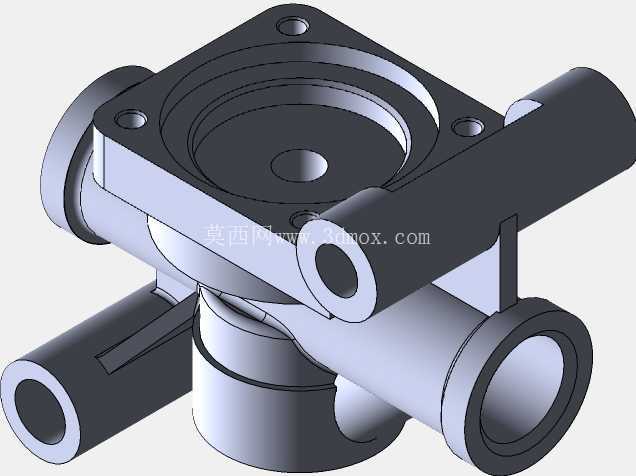

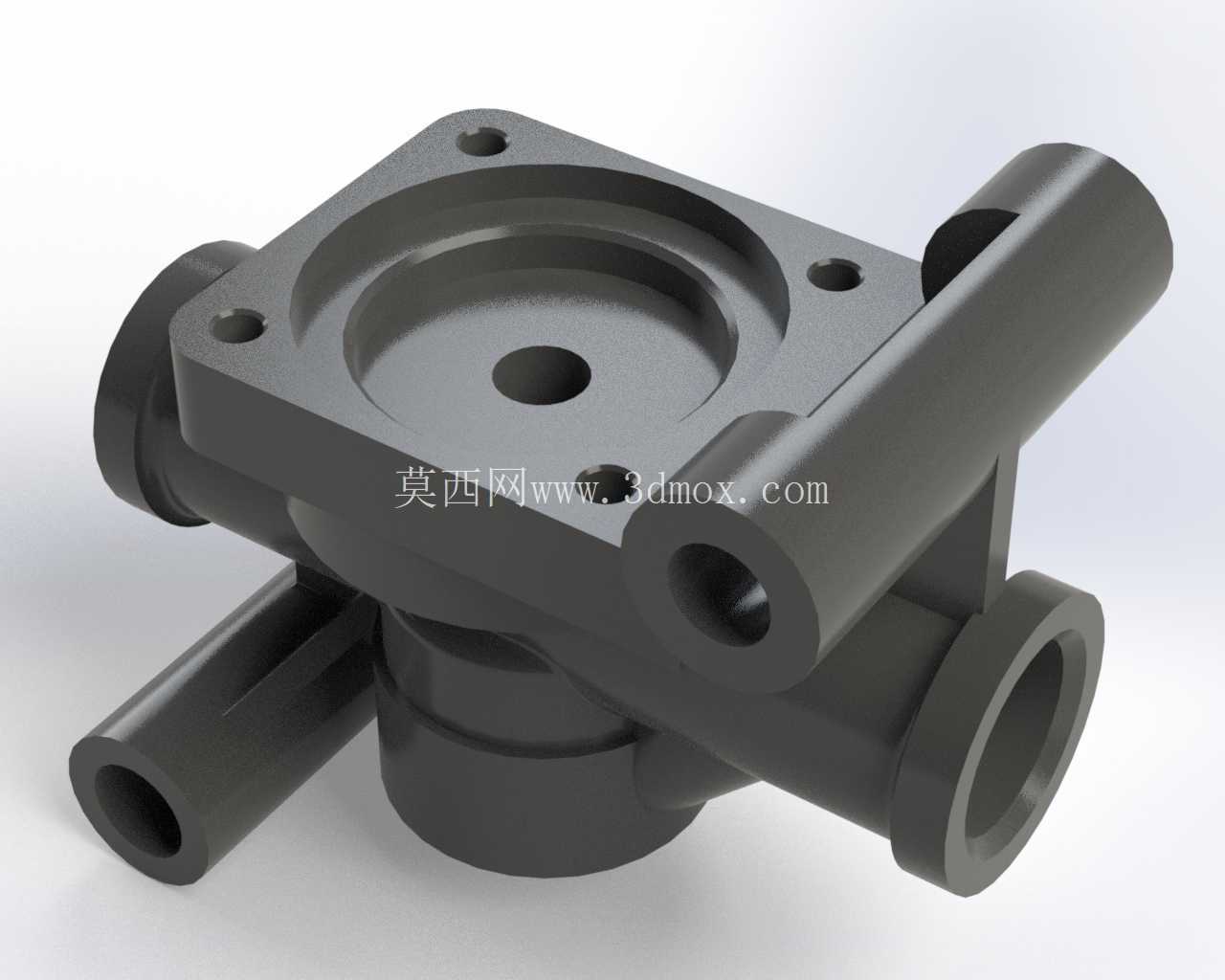

该零件属于流体管路系统中的核心转接构件，主要应用在中小通径的液压、气动回路以及低压流体输送场景中，承担多方向管路汇流、分流以及流向转接的功能，在小型液压站、气动控制单元、车用流体回路中都能见到同类结构的身影。从结构设计逻辑来看，主体采用方形安装基座加侧向多接口的布局，基座顶面设置的环形沉槽是密封件安装位，用于和上端阀组或者端盖配合时放置O型密封圈，保证连接面的静密封性能，沉槽中心的通孔是主流道入口，直接连通零件内部的容腔。基座四个角预留的沉头安装孔，用于穿装固定螺栓，安装时可以直接将整个阀体固定在安装面板或者相邻阀块的端面上，沉孔设计能够让螺栓头部完全没入基座平面，不会突出安装面干涉其他相邻构件，安装孔的孔位公差按照IT7级精度控制，保证批量装配时的互换性。

侧向伸出的多个不同通径的管接口，分别对应不同方向的管路连接需求，其中两个同轴线布置的大通径接口用于主回路的流体进出，另外两个斜向布置的小通径接口用于支路取流或者控制回路的介质引出，所有接口的端部都设计了标准的管螺纹或者卡套连接位，能够和常规的工业管路接头直接适配，不需要额外加工转接结构。零件侧面突出的带孔圆柱凸台，是用于安装外置传感器或者压力表的预留接口，内部流道和主容腔连通，安装检测元件后可以实时监测回路内部的介质压力，不需要在管路上额外开孔取压，减少了管路的泄漏点。

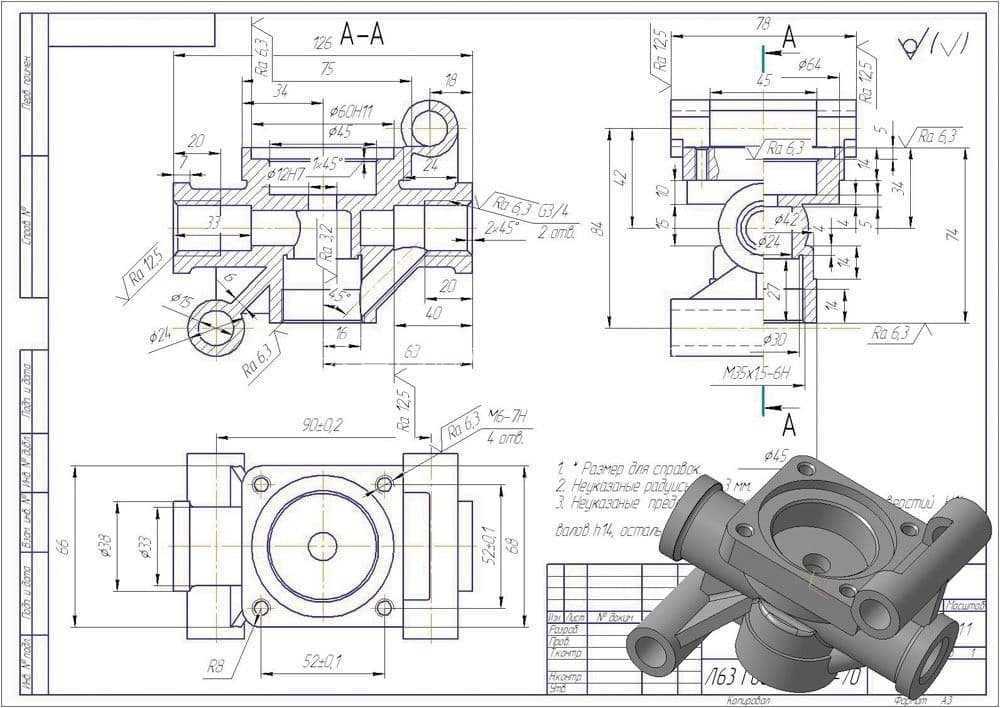

从建模练习的角度来看，这个零件覆盖了铸造类零件建模的大部分典型特征：首先是主体的拔模斜度处理，所有铸造外壁都设置了1:100的拔模角度，符合砂型铸造或者压铸的工艺要求，避免脱模时出现粘模或者壁面拉伤；其次是不同方向特征的相交处理，多个侧向管接口和主体容腔的相交位置都做了圆角过渡，既能够减少铸造时的应力集中，避免铸件冷却过程中在转角位置出现缩裂缺陷，也能够降低流体在腔体内流动时的局部阻力，减少流道内的紊流和压力损失。

安装边界方面，方形基座的边长控制在常规阀组的安装模数范围内，侧向伸出的管接口长度经过优化，保证安装后相邻管路的接头扳手操作空间足够，不会出现工具无法卡紧接头的问题，零件整体的重心落在安装基座的中心范围内，固定后不会因为侧向管路的重量产生附加倾覆力矩，不需要额外设置支撑结构。内部流道的设计采用等通径过渡原则，所有流道转角位置都做了圆弧顺滑处理，避免出现直角转折造成的介质滞留，对于输送有一定粘度的液压油或者其他流体介质时，能够有效降低流道内的残留，减少介质变质对系统的影响。零件的壁厚设计遵循均匀壁厚原则，主体壁厚保持一致，在接口和主体连接的位置做了局部加厚处理，既能够保证接口位置的连接强度，承受管路安装时的拧紧力矩和工作时的管路振动，也不会因为局部壁厚过大造成铸造时的缩松缺陷。

在实际工程应用中，这类多通阀体通常采用铝合金或者铸铁材料铸造毛坯后，再对安装面、密封槽、接口螺纹位置进行二次机加工，建模过程中需要提前预留加工余量，密封面位置预留0.2-0.3mm的精加工余量，螺纹位置预留对应的攻丝余量，同时要考虑铸造毛坯的分型面位置，将分型面设置在基座的最大轮廓面上，减少模具的抽芯结构数量，降低模具制造成本。对于侧向的斜向接口，建模时需要注意抽芯方向的可行性，避免出现倒扣结构无法正常脱模，所有内部流道的抽芯结构要保证能够顺利从模具中抽出，流道的最小孔径要符合铸造工艺的最小壁厚要求，避免出现浇不足或者型芯断裂的问题。
