铰接式带座安装支座结构设计

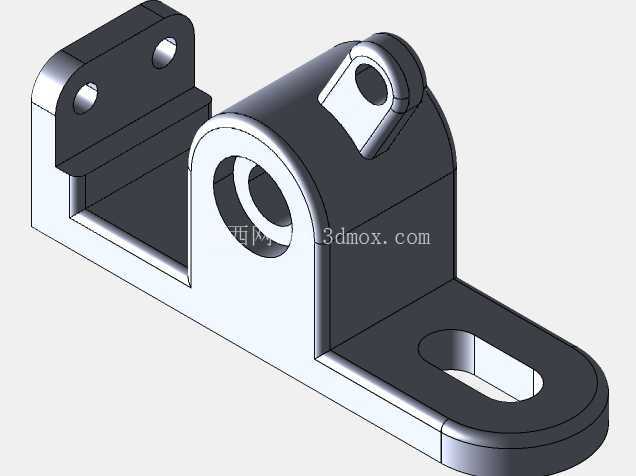

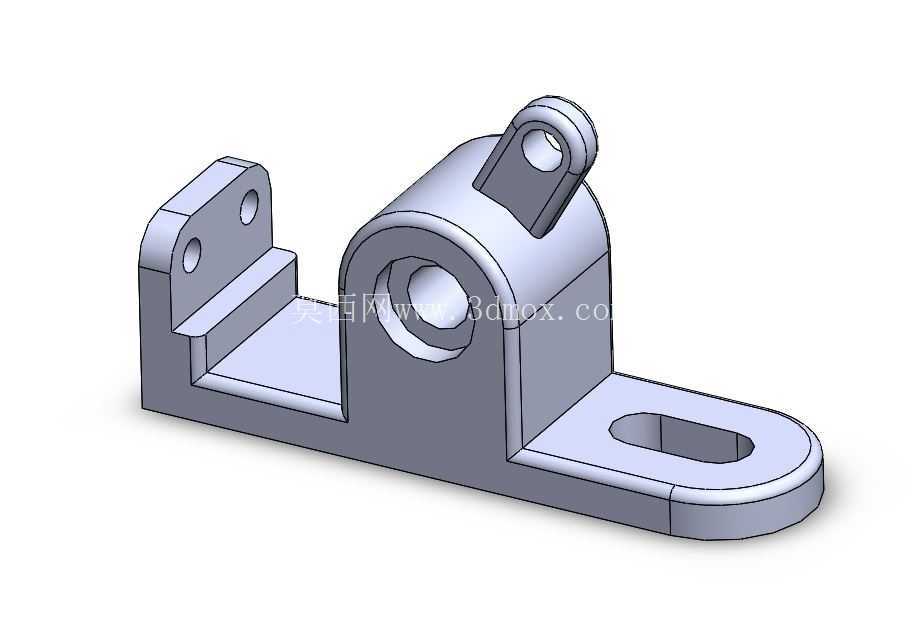

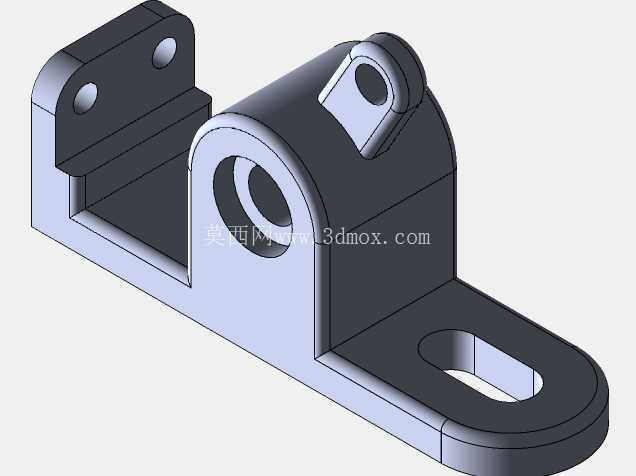

这类带铰接结构的安装支座，在轻工输送线、小型自动化工作站、非标工装夹具的执行端应用十分广泛，核心作用是为带摆动需求的轴类零件、连杆构件提供稳定的旋转支撑基准，同时通过自身的安装结构完成与设备机架的刚性固定，避免支撑部位在往复摆动载荷下出现松动、位移。从结构功能来看，主体的半圆轴孔是核心配合面，加工时需要保证孔的圆柱度与表面粗糙度，确保穿入的铰接轴能够顺畅转动，不会出现卡滞、偏磨的问题；轴孔上方延伸出的带孔凸耳，主要用于安装限位销或者润滑注油嘴，部分工况下也可以作为辅助吊点，方便部件装配时的吊装对位；左侧的立式支板带有两个同轴安装孔，用于固定附属的挡片、行程触发碰块或者传感器安装支架，不需要额外在支座主体上焊接支架，减少装配时的二次加工工作量；底部的长圆形安装孔是安装调节结构，装配时可以沿着长孔方向调整支座的整体固定位置，补偿机架加工时的孔位误差，也能在后期维护时微调铰接点的中心距，适配连杆长度的磨损补偿需求。

设计这类支座时，首先要根据所支撑的铰接轴承受的径向载荷、摆动频率确定主体轴孔的壁厚，避免长期受交变载荷出现轴孔变形，导致转动卡滞；其次要考虑安装面的平面度要求，底部安装面需要与机架贴合面完全接触，若平面度超差，螺栓锁紧后会导致主体轴孔出现微变形，直接影响铰接轴的转动顺畅度；左侧支板的两个安装孔需要保证与主体轴孔的位置度，避免安装附属零件后出现干涉；上方凸耳的孔位需要与主体轴孔保持平行，否则插入限位销后会出现别劲的问题，长期使用会造成销孔磨损过快。外形尺寸方面，主体轴孔的中心高度是核心安装边界参数，决定了铰接点的安装高度，直接关联整套连杆机构的运动行程；底部安装板的长度要满足长孔的调节行程需求，同时要保证螺栓锁紧后有足够的接触面积，不会在载荷作用下出现支座翘起；左侧支板的高度要根据所安装的附属零件尺寸确定，避免零件安装后与摆动的连杆发生运动干涉；上方凸耳的伸出长度不能过长，否则会在支座受冲击载荷时出现应力集中，导致凸耳根部断裂。

实际应用中，这类支座多采用铸铁铸造成型后再做机加工，适合中等载荷、摆动频率不高的工况，若用于高频率往复摆动的场景，还需要在轴孔内镶嵌铜套或者自润滑轴承，降低铰接轴的磨损速度，延长部件的整体使用寿命；安装时需要先将支座预固定在机架上，穿入铰接轴调整好位置后再完全锁紧底部螺栓，避免强行装配导致轴孔与轴的同轴度超差，增加转动阻力。
