重型部件回转式焊接装配工装夹具

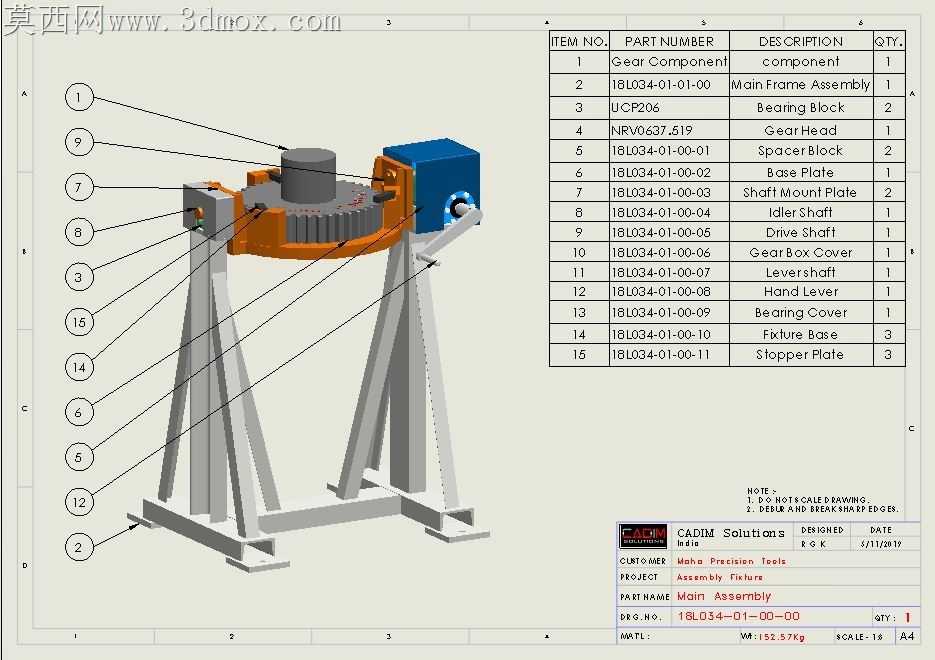

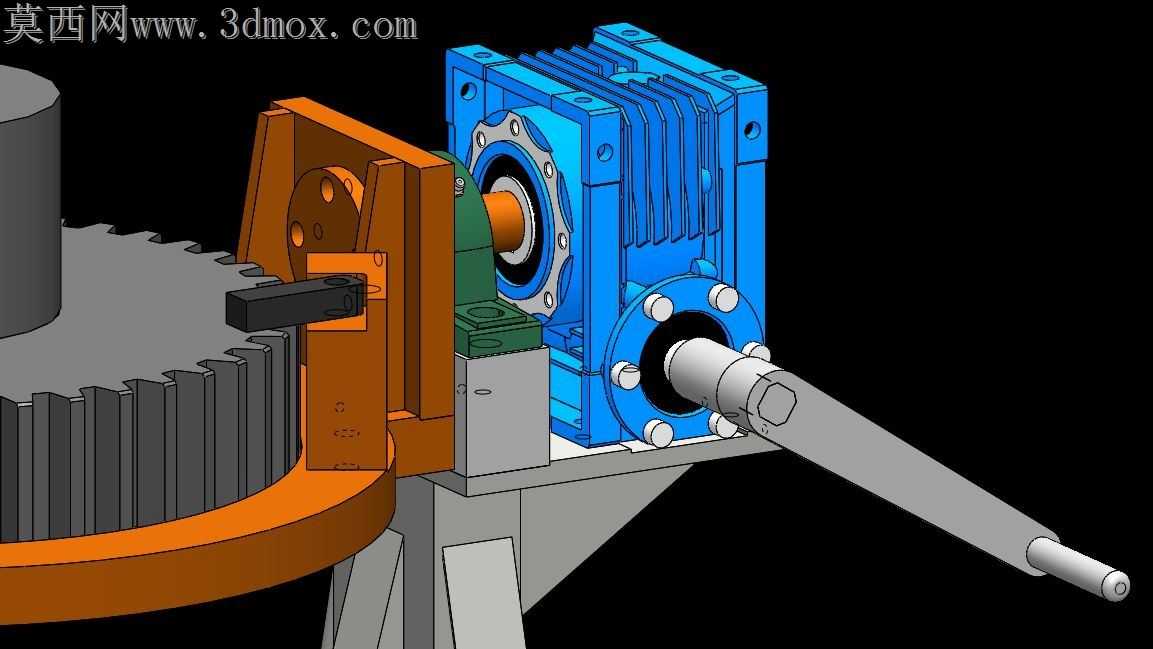

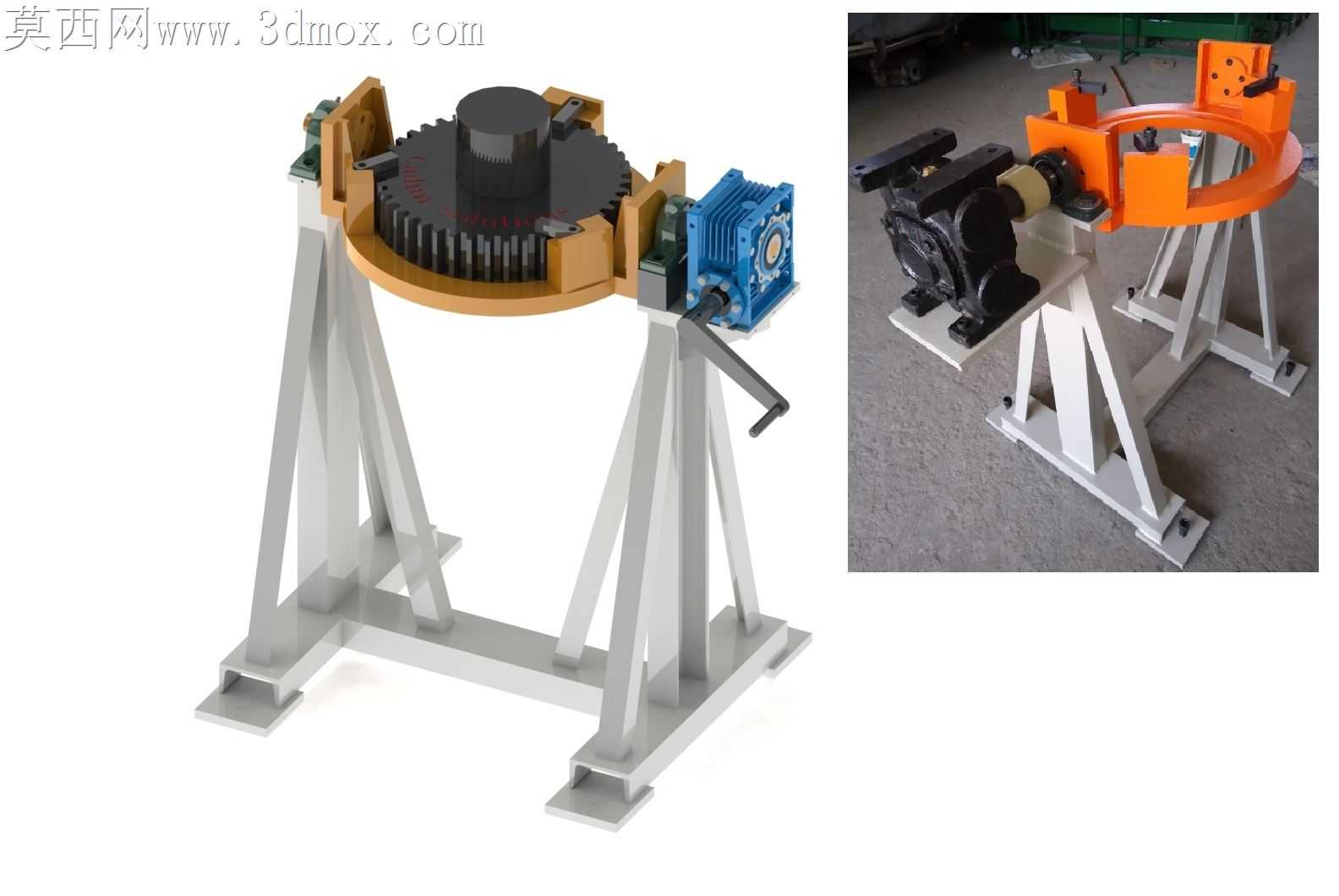

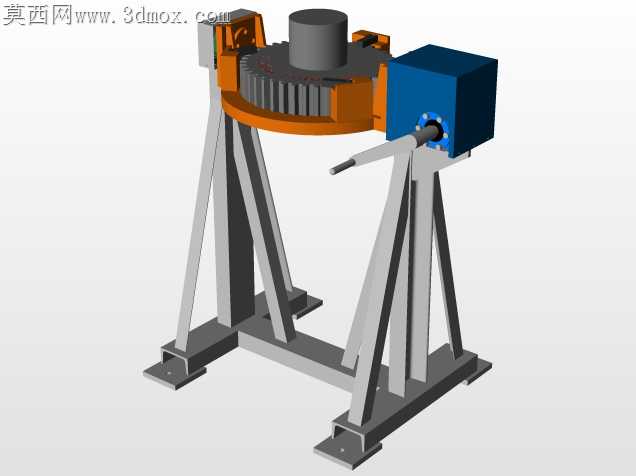

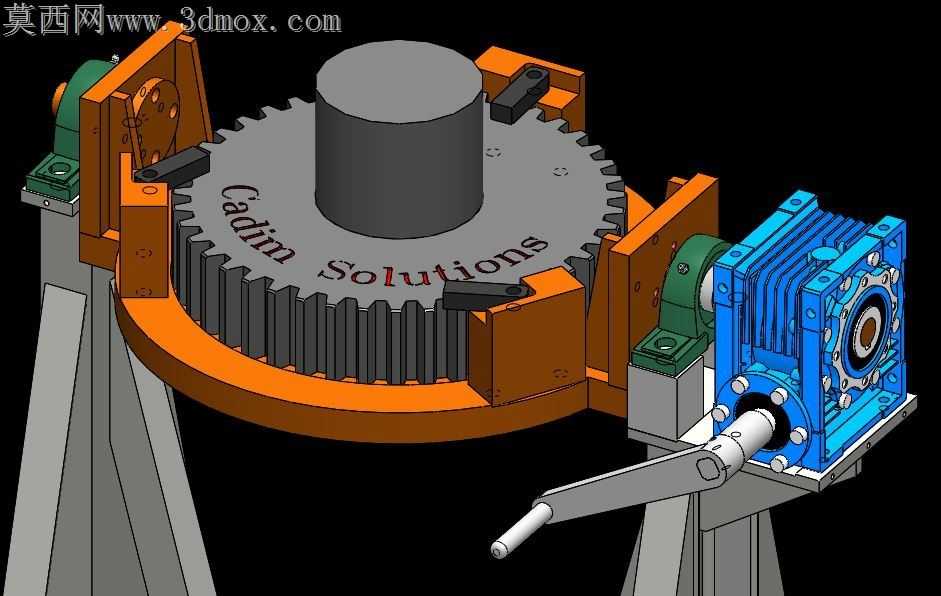

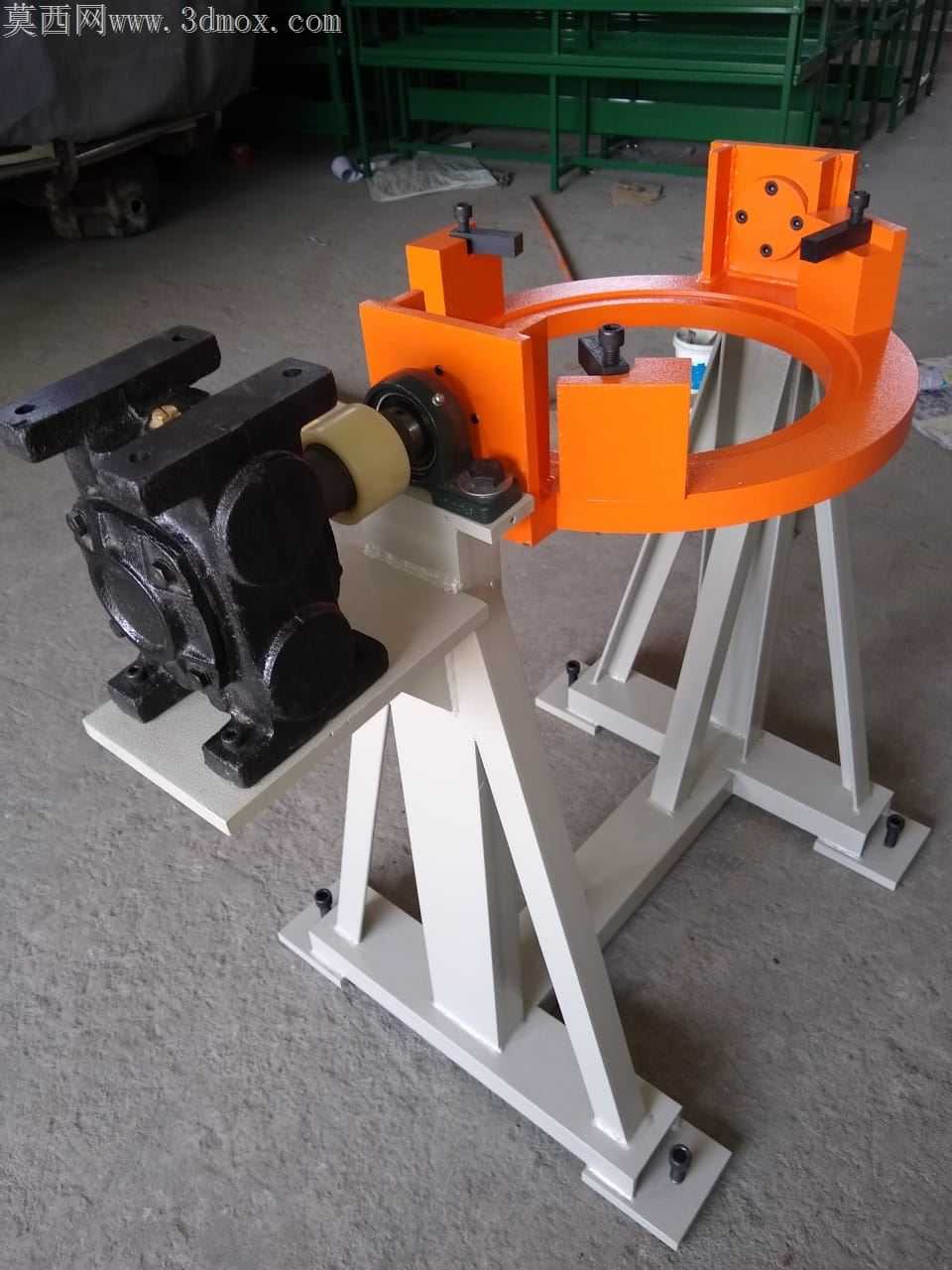

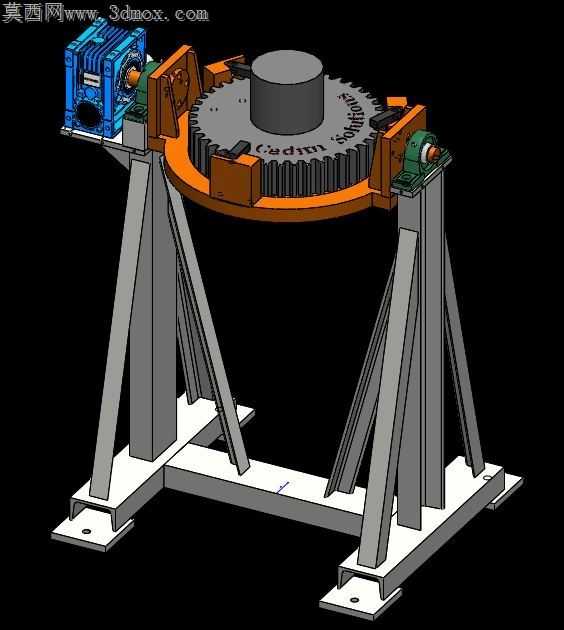

重型部件装配现场最常见的痛点，就是大质量工件翻转、找正过程中反复吊装带来的安全隐患，以及固定工位下焊缝位置不佳导致的焊接质量波动，这套回转式装配夹具正是针对这类场景做的结构适配。支撑腿采用斜撑式方管焊接结构，没有用常见的直腿加横撑方案，斜撑直接从底座地脚位置延伸到回转轴承安装座下方，把工件加载后的弯矩直接传导到地面安装点，避免横撑位置长期受交变应力出现焊缝开裂的隐患，地脚位置预留的长条形安装孔，能适配车间地面不同间距的预埋螺栓，不用二次打孔返工。回转驱动端选用蜗轮蜗杆减速机构，自带反向自锁特性，不用额外加抱闸锁紧结构，就能在任意回转角度锁止，工人调整工件角度时摇动手轮的力度均匀，不会出现重型工件偏载导致的倒转冲手问题，手轮位置特意偏出支撑腿外侧120mm，摇转时不会和支撑腿剐蹭，操作空间留足了余量。中间的回转承载环采用分段式卡装结构，不是整环封闭设计，针对不同直径的重型法兰类、齿圈类部件，只需要更换环上的定位压块就能适配，不用整体更换承载平台，压块的锁紧螺栓做了沉头处理，装配时不会和工件表面刮擦，避免工件涂装面被磕碰划伤。两侧的支撑座安装面做了同轴度公差管控，轴承安装位的同轴度控制在0.05mm以内，回转过程不会出现卡滞、跳动，承载环下方预留的150mm悬空空间，能让工人从工件底部穿装螺栓、焊接封底焊缝，不用反复垫高工件。整个夹具没有多余的装饰结构，所有焊接位置都做了去应力处理，避免长期承重出现结构变形，表面的橙色涂装是车间安全警示色，回转运动区域没有突出的尖锐棱角，所有棱边都做了R3倒角处理，避免工人操作时被剐蹭。实际落地使用时，这套夹具能承载吨级重型部件的全角度回转装配，把原来需要三个人配合吊装翻转的工序，压缩到一个人就能完成角度调整，装配效率提升的同时，也减少了吊装过程中的工件磕碰风险。
