铸造工艺用框架导向支撑构件

　　这款构件主要应用于中小型重力铸造、低压铸造的工装辅具配套场景，在铸造生产线的开合模导向、砂芯定位辅助环节承担受力支撑与行程导向作用，区别于常规的标准导柱导套结构，该构件采用一体化弯臂式结构，能够在模具侧边有限的安装空间内完成垂直方向的行程限位与侧向受力承载，适配模具开模行程在80-120mm区间的小型铸件生产工况，常见于汽配类小支架、五金类连接座的铸造模具配套。

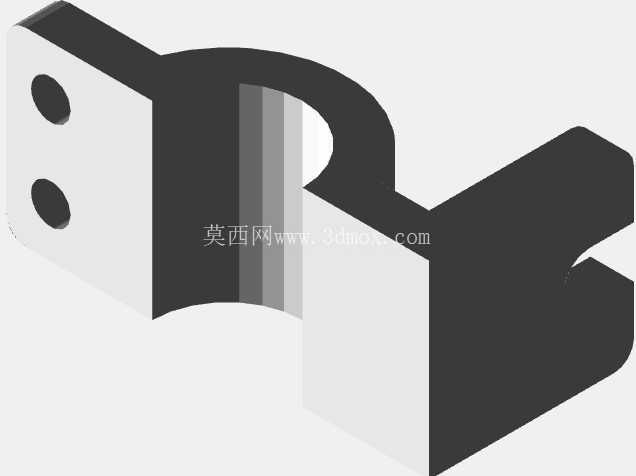

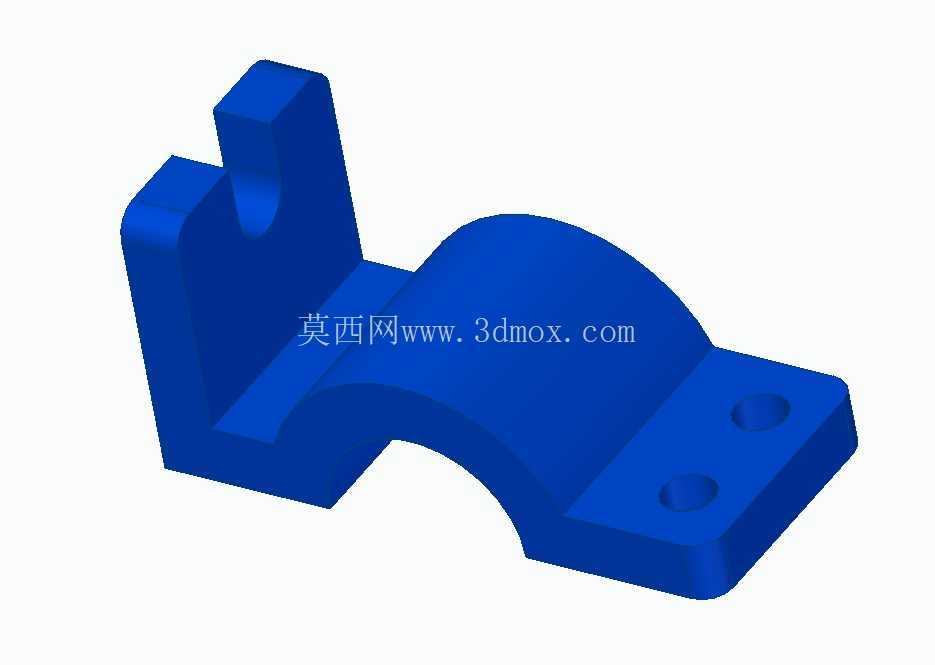

　　从结构受力角度出发，构件的安装底座采用圆弧过渡的平板式设计，底座上设置两个同轴的沉头安装孔，孔位间距按照铸造模模板的标准安装孔距设计，安装时可直接通过内六角螺栓固定在模具动模侧的模板基准面上，底座的圆弧避让结构能够避开模板上的冷却水道开孔与顶杆过孔，不需要额外在模板上加工避让沉台，减少模板二次加工的工作量。上部的导向卡槽采用开口式U型槽结构，槽宽尺寸与配套的导向销直径保持H7/f7的间隙配合公差，槽口处做了15度的导入倒角，合模过程中导向销进入卡槽时能够自动修正小范围的位置偏差，避免硬接触造成的模具磕碰损伤；卡槽下方的弯臂部分采用变截面圆弧过渡设计，从底座位置向上延伸的过程中逐步增加壁厚，在受力集中的弯角位置做了R8的内圆角处理，能够有效降低铸造生产过程中反复开合模带来的应力集中问题，避免长期受交变载荷出现的根部断裂情况。

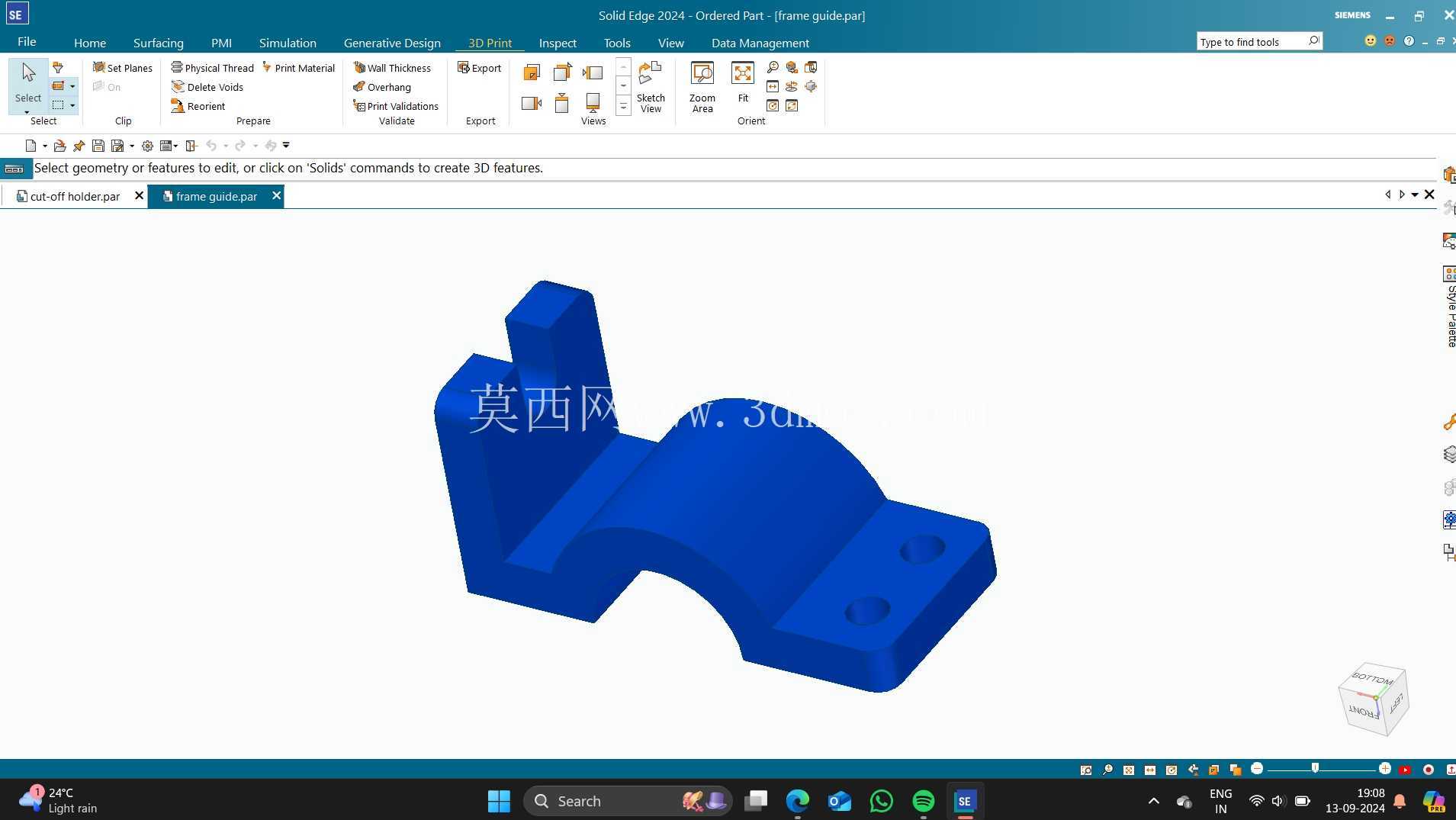

　　在实际建模过程中，首先需要确定安装基准面的平面度公差，整个底座安装面的平面度控制在0.02mm以内，保证安装后与模板面完全贴合，不会出现安装倾斜导致的导向卡滞；导向卡槽的对称中心面与安装底座的垂直度公差控制在0.03mm/100mm范围内，确保合模过程中导向销滑动顺畅，不会出现偏磨情况。构件的整体外形尺寸控制在120mm80mm90mm的边界范围内，安装时底座距离模具分型面的高度需要根据模具的开模行程调整，预留出足够的开模避让空间，避免开模过程中构件与定模侧的结构发生干涉。

　　表面处理方面，该类构件在实际加工时通常采用45号钢调质处理，硬度达到HB220-250，导向卡槽的接触面做高频淬火处理，淬火深度1-1.5mm，表面硬度达到HRC45-50，提升长期滑动摩擦下的耐磨性能；建模过程中所有的棱边都做了R0.5的倒角处理，避免加工和装配过程中出现锐边割手的问题，同时也能减少热处理过程中的应力集中点。在生产线实际使用中，这类导向支撑构件不需要搭配额外的润滑附件，只需要在日常模具保养时在卡槽接触面涂抹少量高温润滑脂，就能满足连续生产的使用需求，相比传统的独立导柱组件，该构件的安装占用空间更小，在小型铸造模的侧边狭窄空间内布置更加灵活，同时一体化的结构减少了装配环节的累积误差，导向精度更加稳定，能够有效降低合模过程中砂芯错位、型腔碰伤的不良率，提升小型铸件的尺寸一致性。建模时需要注意弯臂部分的壁厚均匀性，最薄位置的壁厚不小于8mm，保证足够的结构强度，避免在锁紧模具时出现构件变形影响导向精度；底座上的沉头孔深度需要匹配M8内六角螺栓的头部高度，保证螺栓安装后头部不高出底座平面，不会影响构件与模板的贴合度。
