垂直起降旋翼式无人飞行器结构设计

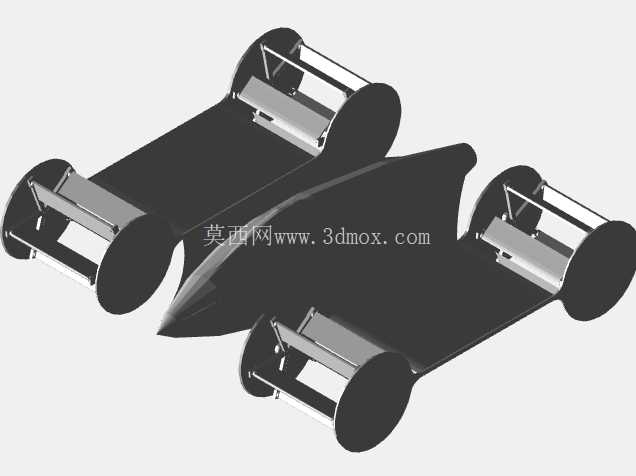

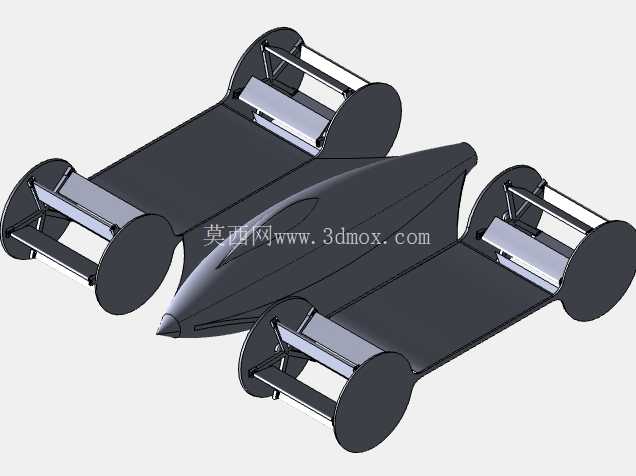

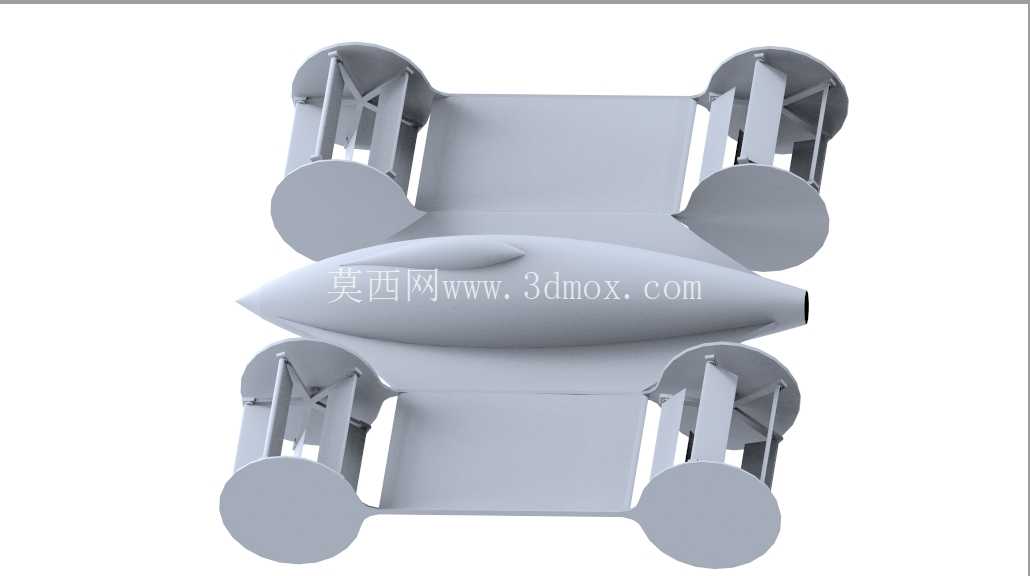

该旋翼飞行器采用四组水平轴旋翼单元对称布局，核心设计目标是实现无跑道条件下的垂直起降与稳定悬停，适配山地、舰船甲板、城市楼宇间等常规固定翼飞行器无法作业的狭小起降场景。从结构布局来看，机身中段采用流线型纺锤体设计，可在前飞阶段降低空气阻力，减少动力损耗，机身内部预留的舱体空间可搭载任务载荷、飞控模块与动力储能单元，舱体边界做圆弧过渡处理，避免应力集中同时优化气动表现。四组旋翼单元分别布置在机身前后两侧的延伸支架上，每组旋翼配套独立的整流护罩与支撑框架，护罩采用半包围式结构，既可以避免旋翼旋转过程中触碰外物造成损坏，也能对旋翼下洗气流进行约束，提升悬停状态下的升力利用效率，支撑框架与机身主体采用一体化连接结构，减少装配间隙带来的振动传递问题。

从功能实现逻辑来看，水平轴旋翼的设计区别于常规多旋翼无人机的垂直轴布局，旋翼旋转平面处于竖直方向，通过调整旋翼转速与倾转角度可同时实现升力提供与前飞推力输出，不需要额外设置倾转机构即可完成悬停与前飞模式的切换，降低了结构复杂度与飞控调试难度。旋翼单元的安装位置经过重心配平计算，四组旋翼的升力合力点与机身重心重合，悬停状态下可通过差速调整实现姿态稳定，前飞状态下前后旋翼的转速差可提供俯仰力矩，左右旋翼的转速差可提供偏航与滚转力矩，不需要额外设置气动舵面即可完成全姿态控制。

从安装边界与尺寸适配角度，该结构的旋翼单元外沿到机身中心的距离经过优化，在保证旋翼桨盘面积足够提供升力的前提下，尽可能压缩整机横向尺寸，适配小型运输容器的搭载要求，机身底部预留有通用载荷安装接口，可根据任务需求更换航拍模块、小型物资挂载架、环境监测传感器等不同设备，接口采用快拆式设计，可在无专用工具的条件下完成载荷更换。机身整体结构采用轻量化设计思路，承力部位使用加强筋结构提升刚度，非承力部位做镂空减重处理，在保证结构强度满足起降冲击与飞行振动要求的前提下，尽可能降低整机自重，提升有效载荷占比。

在实际应用场景中，该类旋翼飞行器可用于小范围应急物资投送、复杂地形环境的巡检作业、低空航拍测绘等场景，垂直起降的特性使其不需要配套专用起降场地，在应急救援场景中可快速抵达受灾区域完成侦察与物资投递，在电力巡检场景中可沿输电线路走廊完成精细化巡检作业，不受地形条件限制。结构设计过程中充分考虑了维护便利性，旋翼单元与机身支架采用螺栓连接，单个旋翼模块出现故障时可单独拆卸更换，不需要拆解整机结构，降低了日常维护的时间成本。机身表面的流线型设计可在雨天作业时减少雨水在机身表面的附着，降低雨水对飞行稳定性的影响，旋翼护罩的结构强度可抵御小型树枝等异物的碰撞，提升复杂环境下的作业可靠性。
