皮带输送线用滚轮支撑固定支架结构

在轻工、电子、仓储物流等行业的皮带输送单元中，滚轮支架是承担辊组定位、负载传导的核心基础构件，这类构件的设计合理性直接决定了皮带运行的平稳性、负载承载上限以及长期运维的拆装效率。本次设计的皮带滚轮支架，主要适配单元式皮带搬运场景，也就是单段独立驱动、负责定点工位间物料转运的小型输送段，常见于电子组装线的工位间工件转运、仓储分拣线的小件物料输送、包装线的成品过渡输送这类场景，这类场景的共性是输送单元长度较短、负载多为10kg以内的中小型工件，对支架的安装定位精度、辊轮转动的同轴度有较高要求，同时需要兼顾现场安装的适配性，不需要复杂的浇筑基础，直接通过螺栓固定在型材架体或者设备侧板上即可完成装配。

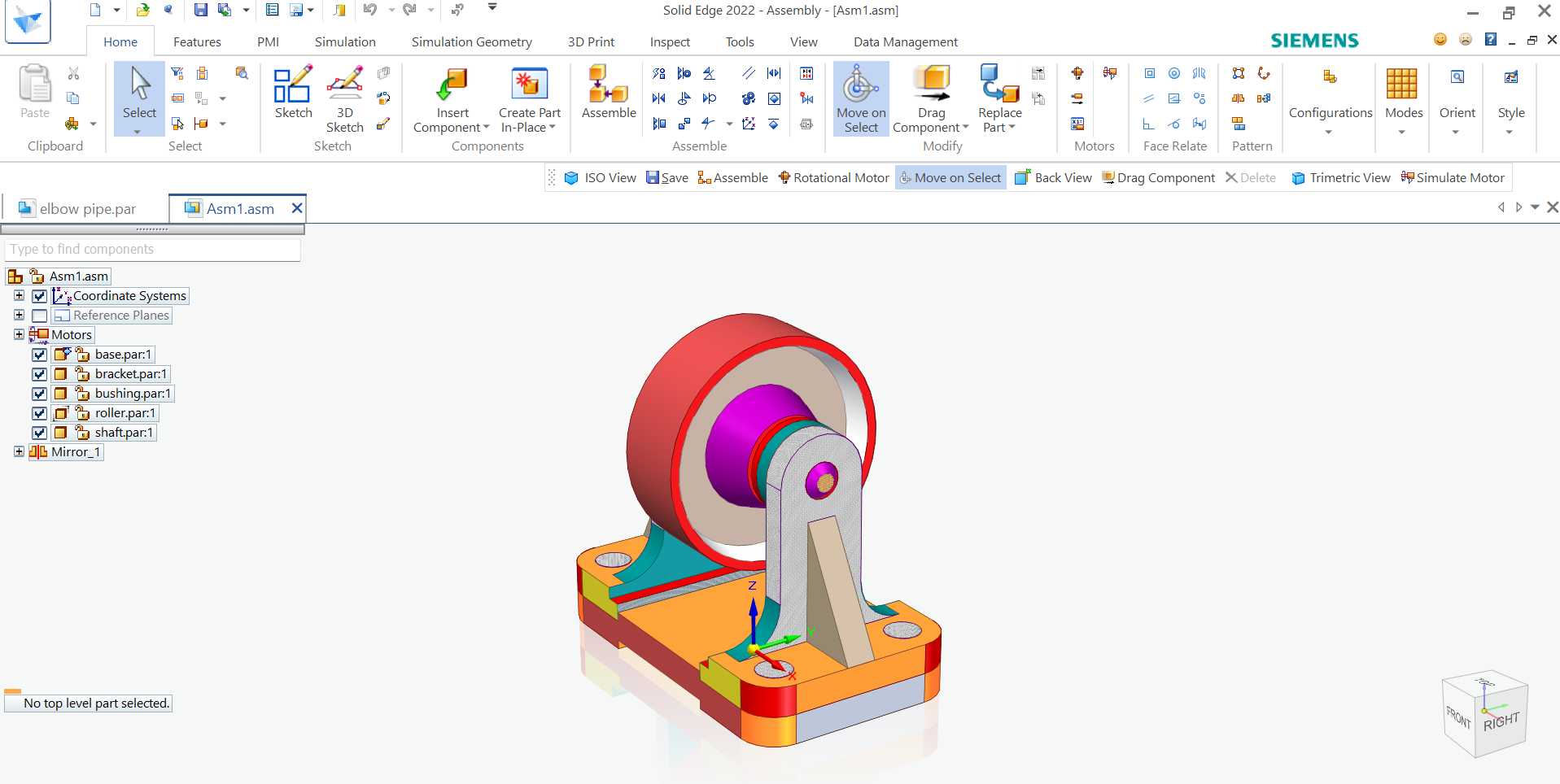

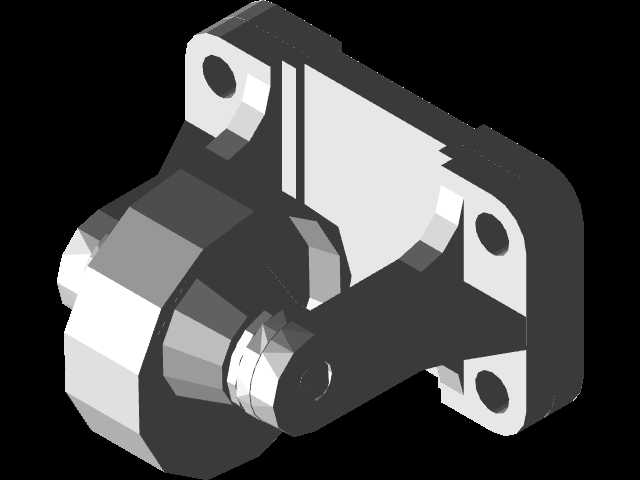

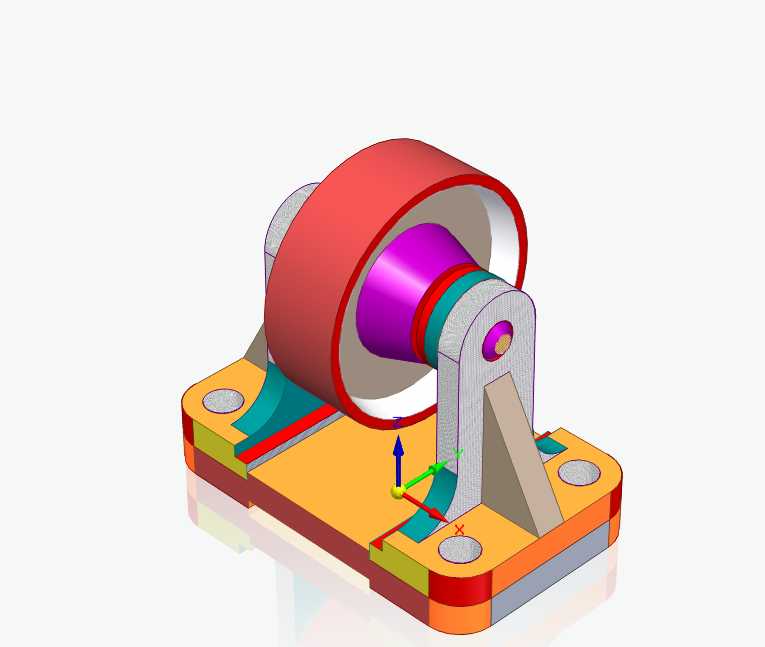

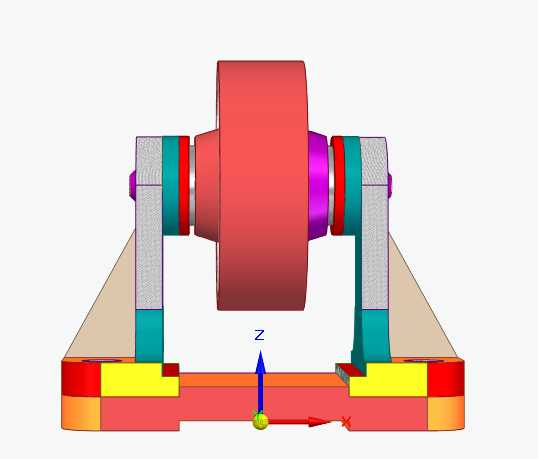

从结构功能来看，该支架采用一体化铸造成型后做机加工的工艺路线，主体分为三个功能区域：后侧的安装法兰区、中部的支撑臂区、前侧的滚轮装配区。后侧安装法兰设置了三个呈三角分布的安装通孔，这种三点定位的设计相比四点安装，一方面可以降低安装面平面度误差带来的装配应力，避免支架锁紧后出现形变导致滚轮轴偏斜，另一方面三个安装孔的位置分别对应支架受力的三个传导方向——垂直向下的负载重力、皮带运行带来的水平切向力、皮带张紧带来的轴向拉力，每个安装点都直接对应力的传导路径，没有多余的结构冗余，安装时只需要匹配对应规格的内六角螺栓，就能将支架牢牢固定在安装基准面上，安装边界的容错空间控制在±0.2mm以内，即使安装面存在小范围的加工误差，也可以通过垫片调整保证支架的水平度。中部的支撑臂采用变截面的结构设计，靠近法兰侧的臂体厚度更大，向滚轮装配侧逐步收窄，这种设计是基于受力仿真的结果优化的：支架承受的最大弯矩出现在法兰与支撑臂的连接位置，越靠近滚轮装配侧弯矩越小，变截面设计既可以保证连接位置的结构强度，避免长期受交变负载出现断裂，又能减少不必要的材料占用，降低整体构件重量，同时臂体侧面做了拔模斜度处理，适配铸造工艺的脱模需求，减少后续机加工的余量。前侧的滚轮装配区设置了同轴的通孔，用于穿装滚轮的转轴，孔位的同轴度公差控制在0.05mm以内，保证滚轮装配后转动顺畅，不会出现卡滞、偏磨的情况，装配区的端面做了沉台设计，可以容纳转轴的限位卡簧或者轴承端盖，避免转轴在运行过程中出现轴向窜动，同时沉台的深度经过精准计算，装配后卡簧或者端盖不会突出支架表面，不会和运行的皮带产生剐蹭。

设计过程中，首先明确了该支架的适配场景边界：适配的滚轮直径范围为30-50mm，单支架额定承载负载不超过15kg，适配的皮带宽度为50-100mm，对应的输送线运行速度不超过0.5m/s，这些参数是基于小型单元输送线的通用工况确定的，覆盖了绝大多数轻工组装、小件分拣的使用需求。在结构选型阶段，一开始考虑过采用钣金折弯的支架结构，但是钣金结构的焊接位置容易出现应力集中，长期受交变负载容易开焊，而且折弯后的孔位同轴度很难保证，最终选择了铸造成型后机加工关键装配位的方案，铸造材质选用常用的铸铝合金，兼顾强度和轻量化需求，重量比同结构的铸铁支架轻60%以上，安装时不需要额外的吊装辅助，单人即可完成装配操作。在安装边界的设计上，后侧法兰的三个安装孔孔距按照工业铝型材的通用槽距设计，可以直接适配3030、4040系列的工业铝型材架体，不需要额外做转接板，如果是安装在钢板焊接的架体上，也可以通过配打安装孔的方式固定，适配性较强。另外，支架的所有外露棱边都做了R2的圆角处理，避免安装和运维过程中划伤操作人员，也不会剐蹭皮带的侧边，延长皮带的使用寿命。

从实际使用的角度来看，这类支架的维护成本很低，因为滚轮的装配是通孔式设计，更换滚轮时只需要拆下一端的卡簧，抽出转轴就能取下滚轮，不需要将整个支架从架体上拆下，大幅缩短了运维的停机时间。在受力传导的设计上，支撑臂的角度经过优化，使得滚轮承受的垂直负载可以沿着支撑臂的轴线方向直接传导到后侧的安装法兰上，减少臂体承受的弯矩，同等负载下可以采用更小的臂体截面，进一步降低整体重量。同时，支架的表面做了喷塑处理，可以适应车间内的轻度油污、粉尘环境，不会轻易出现锈蚀，适合长期在生产车间的工况下使用。对于结构设计从业者来说，这类支撑构件的设计核心不是追求复杂的结构，而是在满足功能需求的前提下，尽可能优化力的传导路径，减少不必要的结构冗余，同时兼顾加工工艺性和安装维护的便捷性，很多新手设计师在做这类构件时容易犯的错误就是过度追求强度，把结构设计的过于厚重，不仅增加了成本，也给安装和后续维护带来不必要的麻烦，而这款支架的设计刚好平衡了强度、重量、工艺性、安装便捷性几个维度的需求，是小型输送单元支撑构件的典型优化方案。
