立式剖分式管道支撑轴承座结构设计

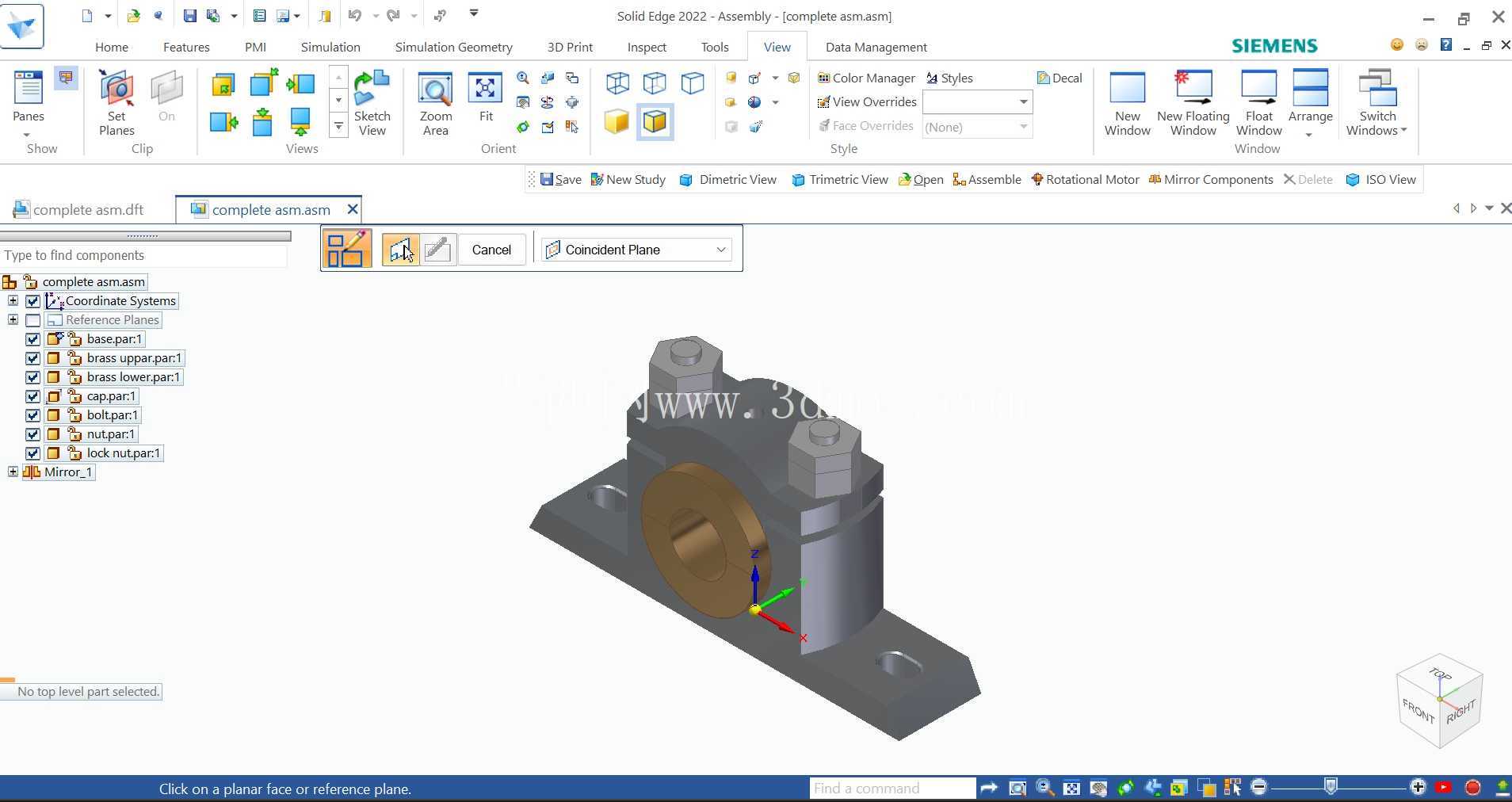

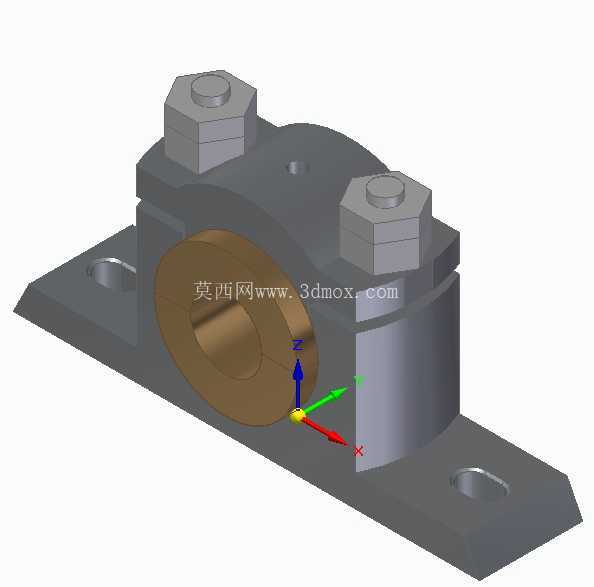

　　从结构设计逻辑来看，整个组件分为底座、上盖、轴瓦衬套、六角头紧固螺栓四个核心部分，底座采用带安装长圆孔的平板式结构，两个安装孔沿轴向对称分布，长圆孔的设计预留了安装位置调整余量，现场布设时可以根据实际轴系的中心高偏差做小范围的位置微调，不需要重新加工安装基础的螺栓孔，适配不同基建公差的安装场景。底座与上盖的结合面采用精准的平面配合，加工时需要保证结合面的平面度公差控制在0.02mm以内，避免合盖后出现轴孔错位导致轴承卡滞、偏磨的问题；两个六角头螺栓采用对角布置的方式，拧紧时需要按照对角分次拧紧的工艺操作，保证上盖对轴承的压紧力均匀分布，避免单侧压紧导致轴承游隙变小、运转温升过高。在工业输送系统、流体管路布设以及常规传动机构的配套支撑场景中，这类立式剖分式轴承座是承担径向载荷、为回转类部件提供稳定定位的核心基础零件，日常多配套调心球轴承或者调心滚子轴承使用，适配轴系存在一定安装对中误差、工作中存在小幅挠度变形的工况，相比整体式轴承座，它的拆装维护优势非常明显，不需要沿轴向挪动端侧的传动轮、联轴器或者管路连接件，只需要松开上盖的紧固螺栓就能完成轴承的更换、润滑脂补充以及轴系对中调整，大幅降低产线停机维护的时间成本。

　　中间的轴瓦衬套采用铜合金材质，相比钢制基体直接与轴承外圈接触，铜质衬套的嵌藏性更好，能够容纳润滑脂中的微小杂质，减少轴承外圈的磨损，同时铜材的导热系数更高，能够更快将轴承运转产生的热量传导到外部壳体，降低长期运转的温升风险。从安装边界尺寸来看，这类轴承座的中心高是选型时的核心参数，直接决定了配套轴系的布设高度，底座的总长度、宽度需要匹配安装基础的预留空间，两个安装孔的中心距需要与现场预埋螺栓或者安装板的孔位对应，轴孔的直径公差按照H7级加工，能够与标准轴承的外圈形成过渡配合，既保证轴承外圈不会在孔内发生周向转动，又不会因为过盈量太大导致装配困难、轴承外圈变形。

　　实际应用中，这类组件除了常规的输送机辊筒支撑，也常被用在低压流体管道的转动支撑部位，比如管道需要做小角度回转调整、或者配套管道旋转接头的部位，能够为管道的回转段提供稳定的径向支撑，避免管道因为自身重量或者流体冲击力产生挠曲变形，影响密封件的使用寿命。设计建模时需要重点关注几个配合位置的公差匹配：螺栓孔与螺栓的间隙配合要控制在0.2-0.5mm之间，保证合盖时能够顺畅对齐，不会因为加工误差导致螺栓无法穿入；轴瓦与底座、上盖的半圆孔配合需要保证贴合度达到80%以上，涂色法检查时接触斑点要均匀分布，避免局部应力集中导致轴瓦变形；底座安装面的平面度需要满足安装要求，安装时如果基础平面存在凸起，会导致底座紧固后发生变形，使轴孔的圆度超差，引发轴承运转异响、过早失效的问题。

　　另外在结构细节上，上盖顶部预留了小的定位凹坑，部分工况下可以加装注油嘴，直接向轴承内部补充润滑脂，不需要拆开上盖就能完成日常维护；底座的安装孔采用沉孔设计，紧固螺栓的头部可以沉入沉孔内部，不会突出底座底面，保证底座与安装基础能够完全贴合，避免安装时出现虚接、晃动的问题。这类支撑组件的承载能力主要由底座的材质、轴瓦的接触面积以及螺栓的紧固强度决定，常规灰铸铁材质的底座能够满足中等载荷的使用场景，如果是重载、冲击载荷的工况，也可以将底座材质更换为铸钢，提升整体的结构强度。
