卧式带支座压力容器应力仿真分析

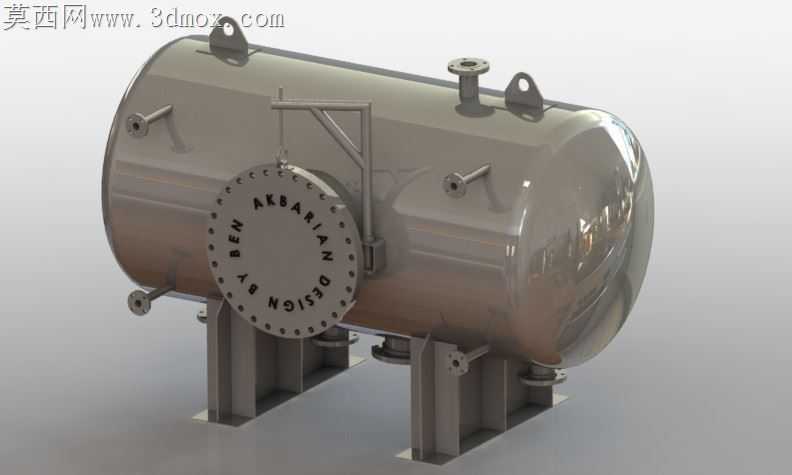

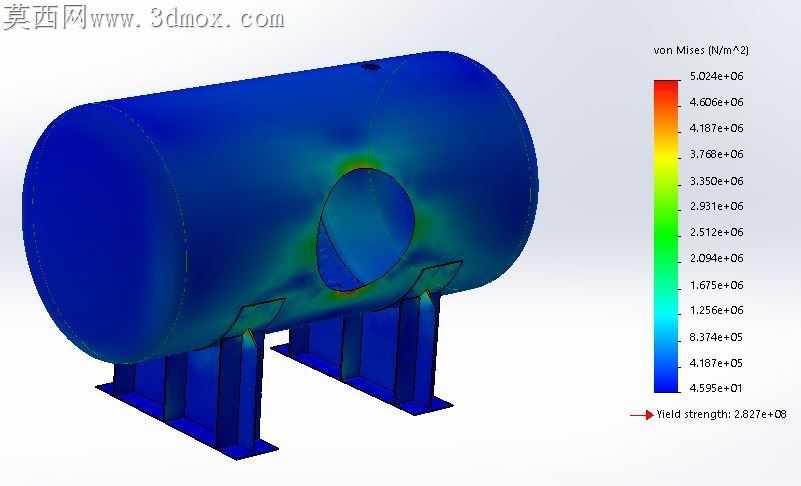

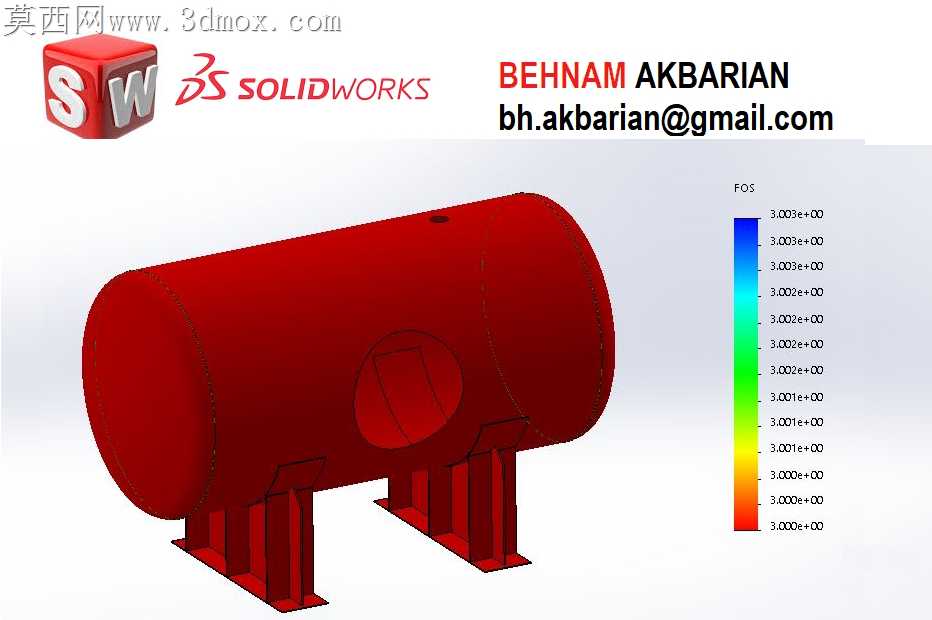

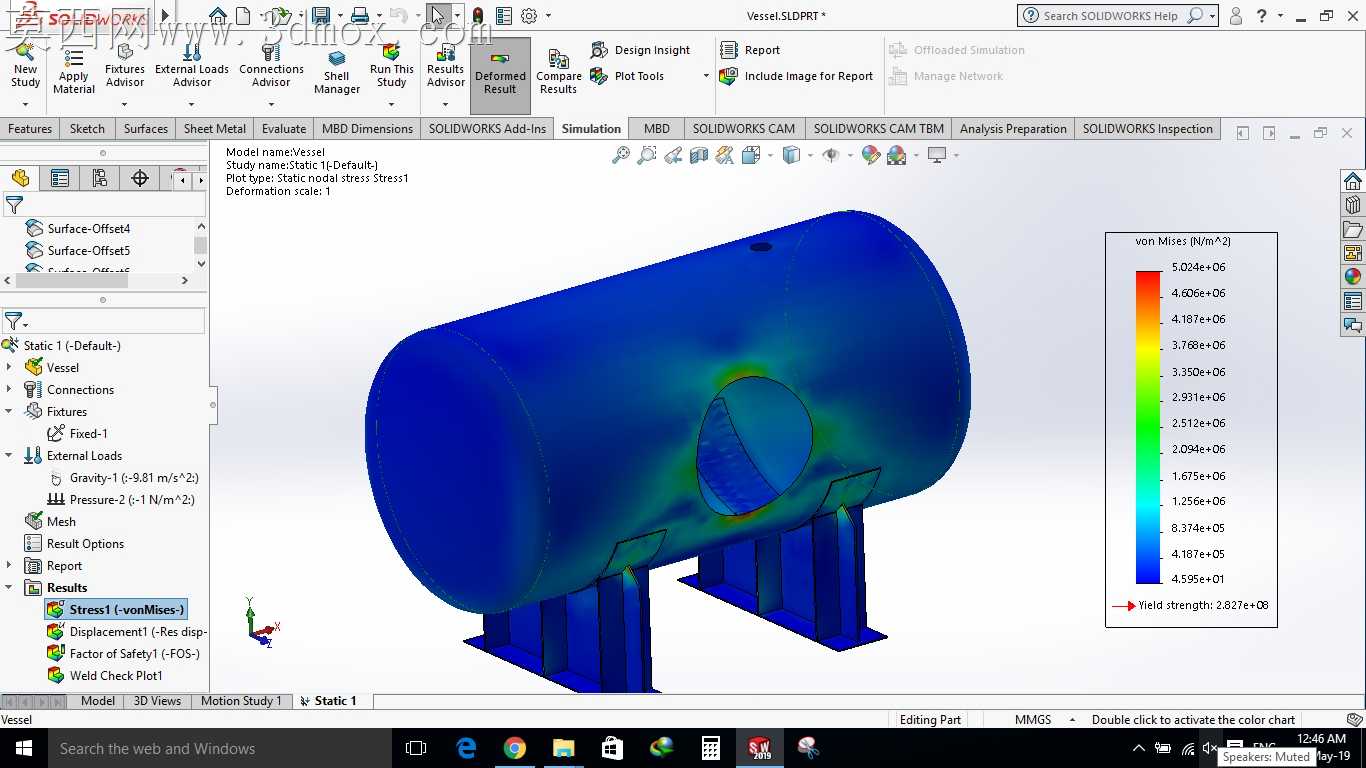

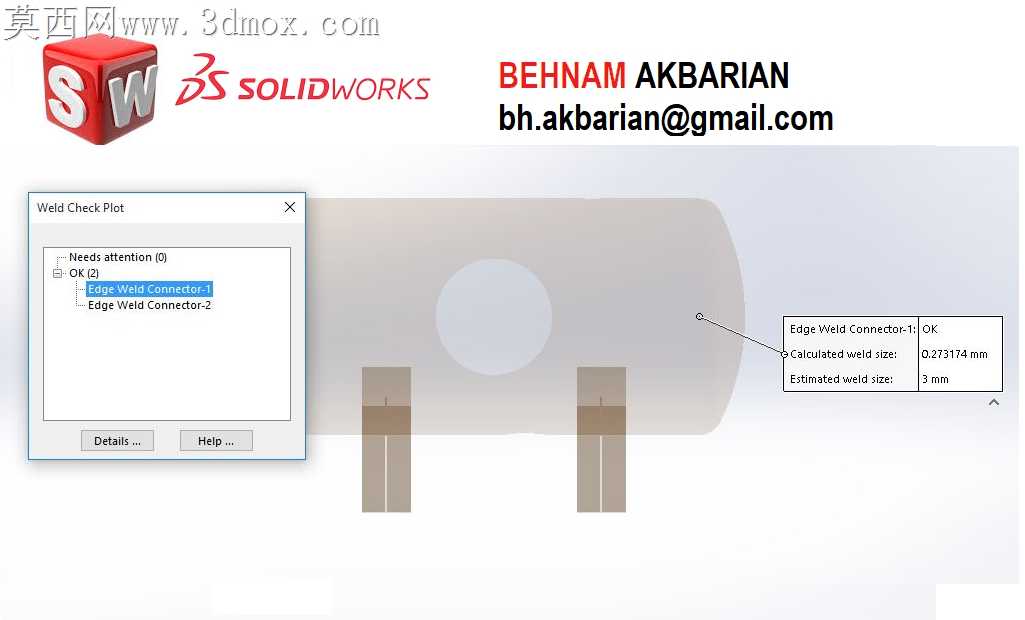

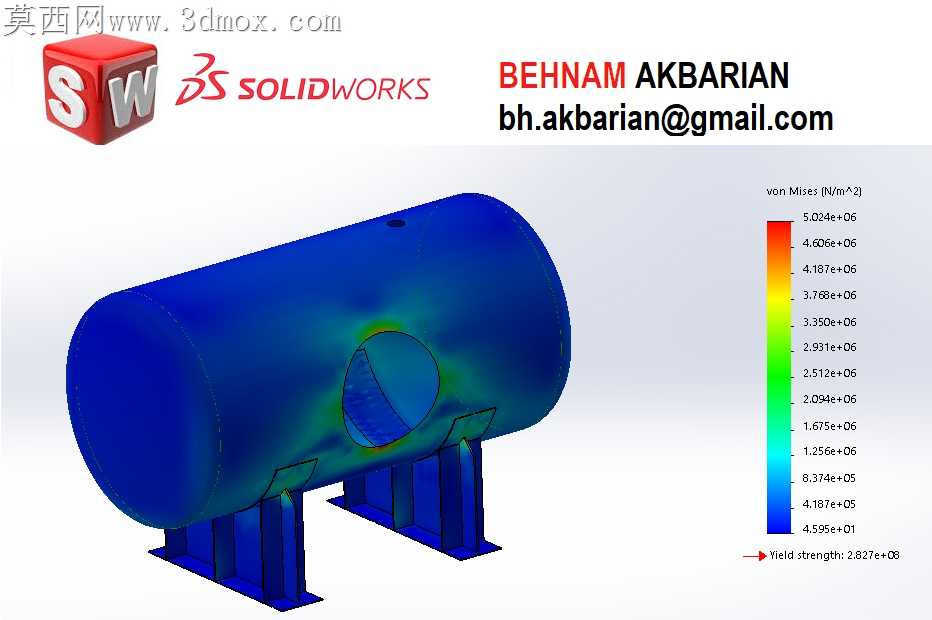

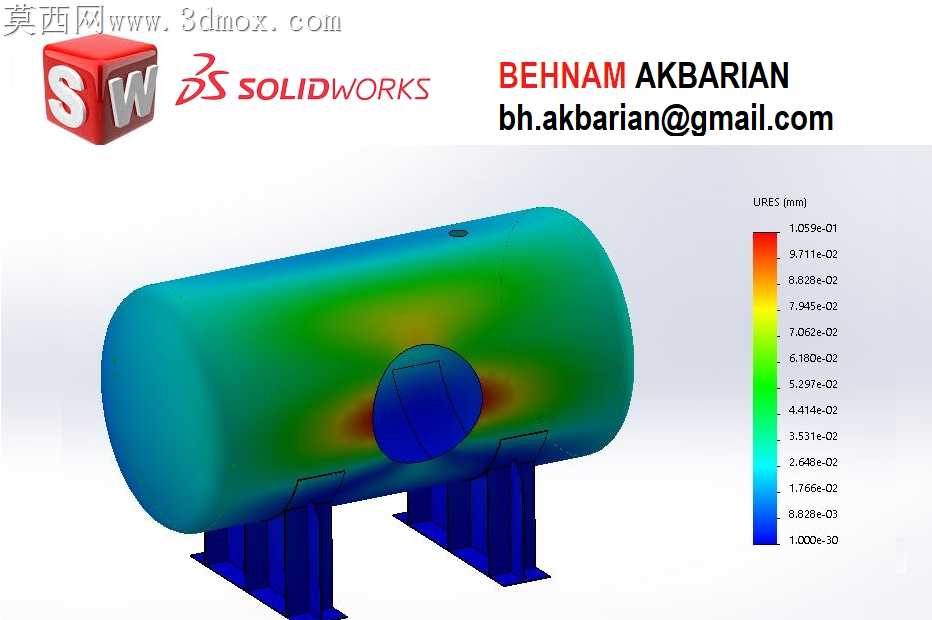

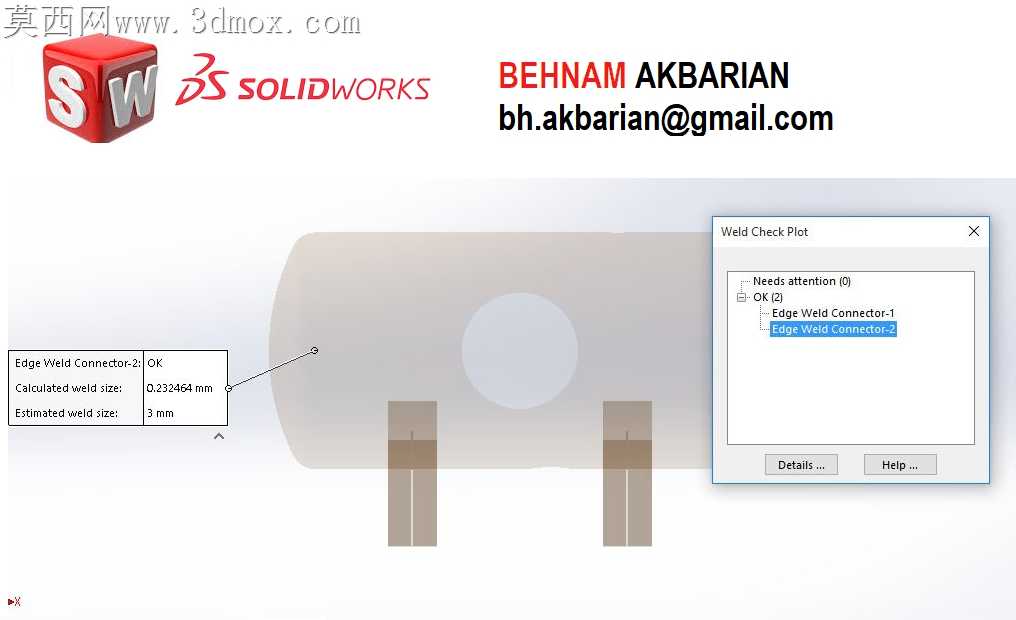

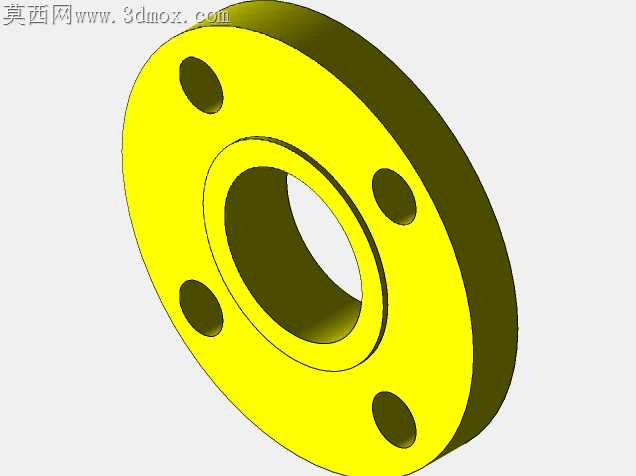

承压类设备在现场运行中最容易出现失效的位置，从来不是筒体母材的平整区域，而是开孔边缘、支座焊接处这类应力集中的薄弱带，很多现场渗漏甚至开裂事故，都源于设计阶段对局部应力梯度的判断偏差。这款卧式罐体的仿真分析，特意把人孔开孔区域、鞍式支座与筒体的连接焊缝区作为核心观测区，没有刻意简化焊缝的几何过渡，还原了实际加工中焊脚高度带来的截面突变影响。从云图分布能看到，筒体远离开孔和支座的区域应力水平极低，完全处于材料许用应力区间内，而人孔开孔的内边缘、支座立板与筒体相切的位置，出现了明显的应力抬升，这和现场检测中常见的裂纹萌生位置完全吻合。人孔位置的补强圈过渡圆弧做了细化处理，没有出现直角衔接的结构，避免了应力在棱角处的无限放大，仿真结果里该区域的峰值应力仍低于材料屈服强度，留有足够的安全裕度。鞍式支座的筋板排布没有采用等间距对称布置，而是对应筒体下部的应力扩散路径调整了筋板位置，让支座传递的支撑力能均匀分散到筒体壁面，不会在筋板端部形成局部硬点造成应力集中。仿真过程中考虑了内压载荷下筒体的径向膨胀变形，支座与筒体连接位置的约束没有做完全刚性处理，预留了微小的滑动位移空间，匹配实际安装中支座的滑动设计，避免热胀冷缩带来的附加应力叠加。云图里的色彩梯度过渡自然，没有出现突兀的应力跳变，说明网格划分在关键区域做了加密处理，远离应力集中区的网格适当粗化，既保证了仿真结果的精度，也控制了计算规模。这类仿真结果能直接给结构优化提供依据，比如应力富余过大的区域可以适当减薄壁厚控制成本，应力偏高的位置可以通过加大过渡圆角、调整补强尺寸来降低应力峰值，不用完全靠经验放大安全系数造成材料浪费。实际加工中，焊接顺序对残余应力的影响也能通过这类仿真提前预判，支座焊接时从中间向两端分段退焊，能有效降低焊接残余应力和工作应力的叠加效应，避免设备投用后早期失效。
