多辐条轻量化乘用汽车铝合金轮毂结构设计

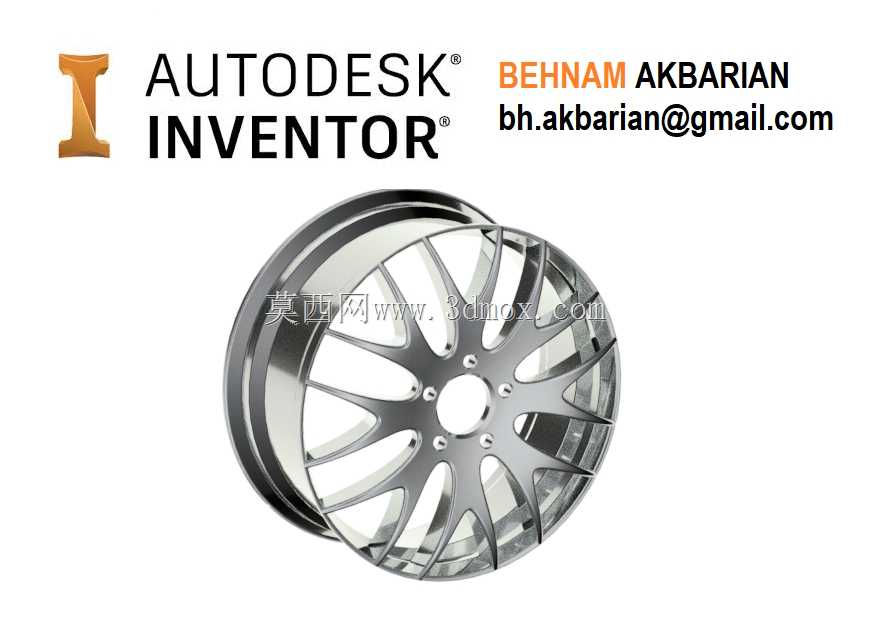

　　日常做底盘行走部件建模时，轮毂是很容易被新手忽略细节的零件，很多人觉得只要画个轮辐造型、掏几个安装孔就算完成，真放到整车装配或者后续工程分析环节，往往会出现安装干涉、受力路径不合理、和制动系统间隙不足的问题。这次的轮毂结构，首先要匹配常规乘用车型的安装边界，中心定位孔的尺寸要对应主流家用车的轴头规格，周围五个螺栓孔的分度圆直径严格按照对应车型的轮毂孔距设定，孔位周边做了局部加厚凸台，避免螺栓锁紧时应力集中导致的轮盘开裂，这部分结构在建模时要注意凸台和轮辐的过渡圆角，不能出现直角突变，否则有限元分析时应力集中系数会超出许用范围。轮辐采用的是分叉式多辐条设计，不是单纯为了外观好看，每一根主辐条从安装盘位置延伸到轮辋结合处时做了分叉处理，

　　相当于把轮辋的支撑点从单辐条的1个增加到2个，能分散车辆过颠簸路面时轮辋受到的冲击载荷，同时辐条之间的大镂空区域，能给制动卡钳和刹车盘留出足够的散热空间，车辆连续制动时，刹车系统产生的热量可以通过辐条间隙快速流通，不会因为热量堆积导致制动效能衰减，也能避免高温传递到轮胎，降低轮胎老化速度。轮辋部分的结构要匹配对应规格的真空轮胎，胎圈座的角度和凸缘尺寸严格遵循轮胎安装的标准要求，轮辋边缘的凸缘高度要保证轮胎充气后不会脱圈，同时轮辋内侧做了均匀的壁厚设计，在保证整体刚度的前提下，去除了非受力区域的多余材料，实现轻量化目标，降低整车的簧下质量，簧下质量降低后，车辆的悬挂响应速度会明显提升，过坑洼路面时车轮能更快贴紧地面，提升行驶稳定性。

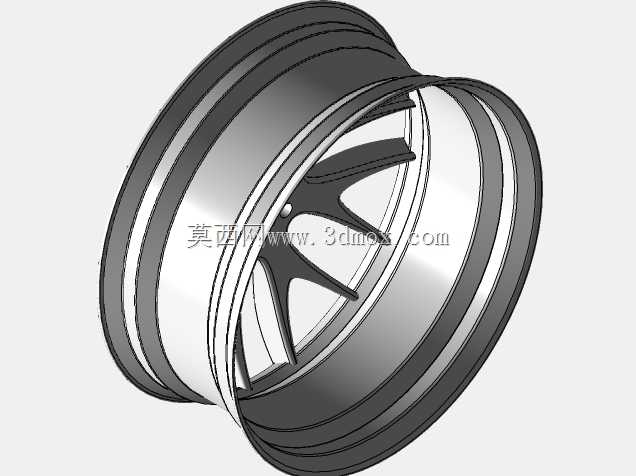

　　建模过程中要注意轮辐和轮辋的焊接（或者一体铸造）结合位置的过渡，不能出现壁厚突变，一体铸造的铝合金轮毂在这个位置如果过渡不顺畅，铸造时很容易产生缩孔、砂眼等缺陷，后续使用中遇到冲击容易出现断裂问题。另外要考虑轮毂和周边部件的间隙，轮辐背面的凹陷深度要保证安装后和制动卡钳之间至少留出10mm以上的安全间隙，避免转向或者悬架压缩时轮毂和卡钳发生剐蹭，中心孔的倒角要做足，方便安装时对准轴头，不会出现卡滞问题。很多新手建模时容易忽略气门嘴的安装位，这个结构在轮辋上预留了标准的气门嘴安装孔，位置选在两根辐条之间的区域，不会被辐条遮挡，方便后续充气操作。整体结构的对称性要求很高，建模时采用圆周阵列的方式生成所有辐条，保证每个辐条的尺寸、

　　重量偏差控制在极小范围内，避免车轮高速转动时出现动不平衡量过大的问题，动平衡不达标会导致车辆高速行驶时方向盘抖动，影响行驶安全性。从实际使用场景来看，这类轮毂适配普通家用紧凑型、中型乘用车，既满足日常城市通勤的承载需求，镂空辐条的设计也能兼顾一定的运动风格，结构上没有多余的复杂曲面，铸造工艺性好，适合批量生产，安装边界完全对应现有量产车型的参数，不需要额外改装轴头或者螺栓就能直接替换安装。
