聚合物生产用压力机活塞杆结构设计

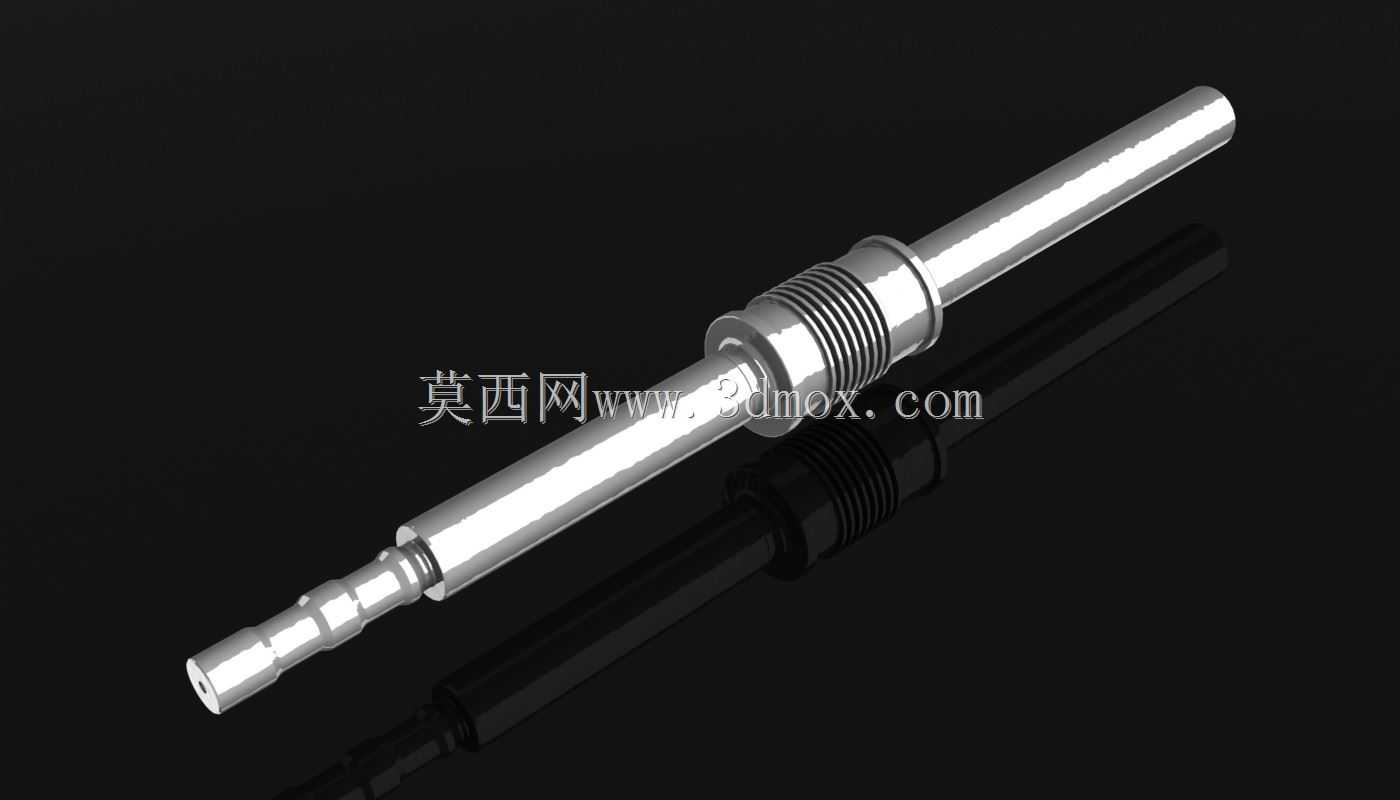

　　在聚合物生产的高压反应、物料压制成型工序中，压力机的往复作动可靠性直接决定整条产线的连续运行时长，活塞杆作为压力机作动端直接传递负载的核心构件，其结构设计的合理性直接影响密封件寿命、作动精度与设备维护周期。这款为聚合物生产工况定制的活塞杆，整体采用长轴类阶梯结构设计，从功能段划分可分为末端连接段、密封配合段、主体承载段与作动输出端四个部分，各段的直径、表面处理方式与公差要求完全匹配对应工位的实际负载特性。末端连接段采用小直径阶梯轴加径向定位孔的结构，用于和压力机的驱动端十字滑块或者偏心轮机构连接，连接段的轴肩位置做了R0.8的圆角过渡，避免交变应力作用下在轴肩位置产生疲劳裂纹，这一细节是针对聚合物生产中压力机频繁启停、

　　负载波动大的工况专门优化的，普通等直径轴肩在连续3个月以上的高频往复作业后，很容易在应力集中位置出现微裂纹，最终导致活塞杆断裂停产。密封配合段设计了多道环形凹槽结构，用于安装组合式密封件与导向环，凹槽的宽度与深度严格匹配常用的填充PTFE密封件尺寸，槽口位置做了15度的导入倒角，安装密封件时不会刮伤密封唇口，该段的表面粗糙度要求达到Ra0.4，表面做镀硬铬处理，铬层厚度控制在0.03-0.05mm，硬度达到HV800以上，既能减少密封件的磨损，又能抵御聚合物生产环境中少量腐蚀性助剂的侵蚀。主体承载段是整根活塞杆直径最大的部分，承担作动过程中的全部轴向推力，该段的圆柱度公差控制在0.01mm以内，保证往复运动过程中不会出现偏磨，

　　避免因为杆体倾斜导致密封件偏载泄漏。作动输出端采用小直径阶梯加端部内孔的结构，用于连接压头或者物料推板，端部的内孔设置了内螺纹，配合径向的紧定螺钉孔，可以实现压头的快速更换，适配不同规格聚合物制品的压制作业需求。从安装边界来看，整根活塞杆的总长度适配中型立式压力机的油缸行程，安装时需要保证密封配合段与油缸导向套的同轴度误差不超过0.02mm，末端连接段与驱动机构的连接间隙控制在0.05mm以内，避免运动过程中出现卡滞。在实际聚合物生产场景中，这类活塞杆的作业环境往往伴随少量聚合物单体挥发、粉料附着的情况，因此杆体的非配合表面做了发黑处理，减少粉料附着导致的表面锈蚀，同时密封配合段的镀铬层经过抛光处理，附着的粉料可以被密封件自动刮除，

　　不会进入密封面造成磨损。设计过程中针对聚合物压制作业的负载特性做了专门的刚度校核，在额定12吨的轴向推力下，杆体的最大挠度不超过0.03mm，保证压头作用在物料上的压力均匀，避免出现制品密度不均的问题。不同于通用压力机的活塞杆，这款结构在密封段前增加了一道防尘环的安装槽，适配聚合物生产车间多粉尘的工况，能有效阻挡聚合物粉料进入油缸内部，延长液压油的更换周期与油缸内部密封件的使用寿命。各段轴肩的过渡圆角全部经过优化，没有尖锐的应力集中点，在交变负载作用下的疲劳寿命比普通活塞杆提升40%以上，适合连续化大生产的作业需求。
