阶梯式传动转轴结构三维设计

　　在各类旋转传动设备中，轴类零件是支撑传动件、传递扭矩的核心基础部件，这款阶梯式传动转轴的设计，覆盖了多数通用传动场景的安装与使用需求。从实际应用场景来看，这类轴广泛适配于中小型减速机、输送机驱动端、机床进给机构、农用传动设备等需要传递旋转动力的部位，承担着支撑齿轮、带轮、轴承等回转零件，同时将动力输入端的扭矩传递至执行端的作用，运行过程中需要同时承受扭矩载荷与不同支撑位置的弯曲载荷，设计阶段需要结合实际受力情况匹配各轴段的直径与长度参数。

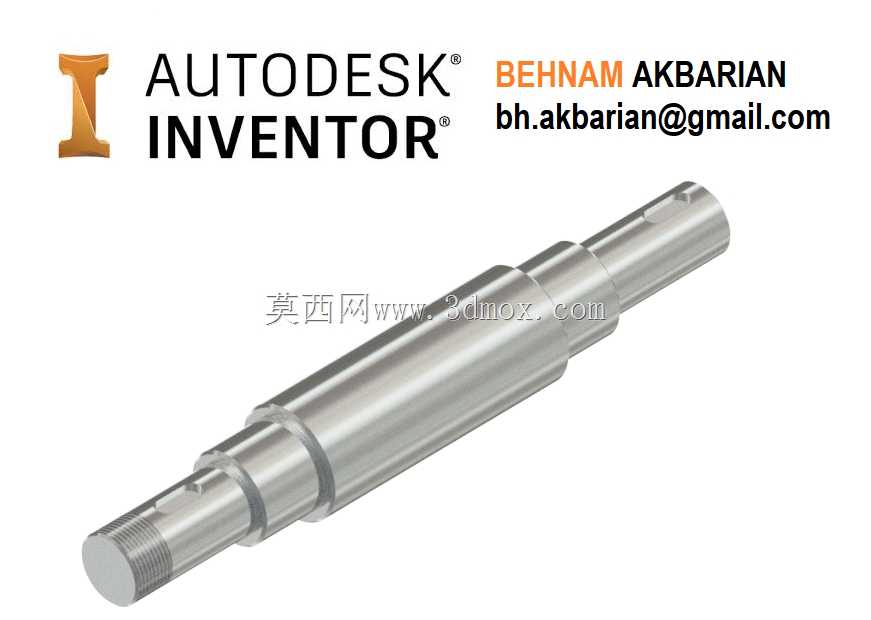

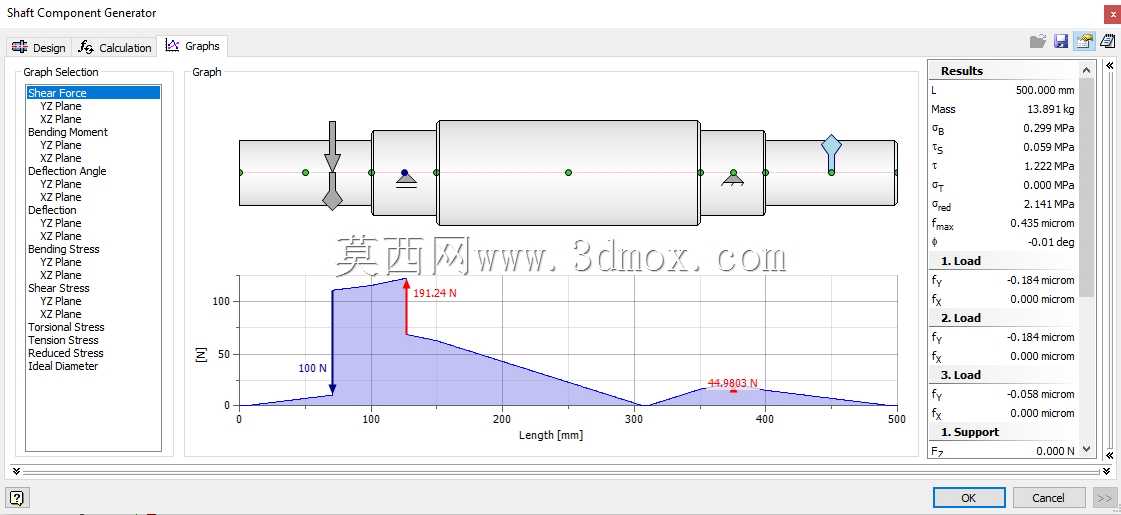

　　从结构设计思路来看，这款轴采用多阶梯变径结构，不同轴段的直径差异并非随意设定，而是结合零件装配顺序、定位需求、受力分布综合确定：两端直径较小的轴段分别用于安装轴承与动力输入、输出端的连接件，比如带轮、联轴器或者传动齿轮，轴端设置的外螺纹结构用于配套锁紧螺母，实现装配后轴承或者传动件的轴向锁紧，避免设备运行过程中零件出现轴向窜动；中间直径较大的轴段为主要受力段，承担传动过程中最大的弯曲与扭矩复合载荷，增大轴径的设计可以有效提升该段的抗弯、抗扭强度，降低长期运行出现疲劳变形的风险。轴段之间的过渡位置设置了合理的圆角，避免应力集中导致的轴肩断裂问题，这也是轴类零件设计中容易被忽略的细节——如果轴肩过渡处采用直角加工，在交变载荷长期作用下，应力集中位置很容易萌生疲劳裂纹，最终导致断轴故障。

　　从安装边界与尺寸配合来看，各轴段的长度需要严格匹配配套轴承的宽度、传动件的轮毂宽度，同时预留必要的装配间隙与锁紧空间：安装轴承的轴段直径需要与轴承内孔采用过渡配合，保证轴承内圈与轴同步旋转，不会出现相对滑动磨损；安装传动件的轴段根据传动精度要求，选择间隙配合或者过渡配合，方便装配与后期维护拆卸。轴上设置的键槽结构，用于配套平键实现传动件与轴的周向固定，保证扭矩传递过程中不会出现相对转动，键槽的位置需要避开轴肩过渡的应力集中区域，同时键槽的宽度、深度需要匹配对应轴径的标准键尺寸，保证通用互换性，不需要单独定制非标准键件，降低后期维护的配件成本。

　　从功能特性来看，这款轴的结构设计充分考虑了加工工艺性：所有轴段均采用回转体结构，适合普通车床或者数控车床一次装夹完成大部分加工工序，键槽、螺纹等结构可以通过铣床、车床后续工序完成加工，不需要复杂的特殊加工设备，加工成本可控，适合批量生产。同时各轴段的同轴度、圆柱度公差可以在一次装夹中得到保证，降低了加工后的形位公差误差，避免装配后出现轴跳动过大、轴承发热、传动噪音大等问题。实际选型使用时，技术人员可以根据自身设备的传动功率、转速、支撑跨距，对各轴段的直径、长度参数进行微调，匹配对应的材料与热处理工艺：比如中等载荷场景可以选用45号钢进行调质处理，重载或者冲击载荷场景可以选用40Cr等合金结构钢进行调质加表面淬火处理，提升轴的表面耐磨性与整体强度。

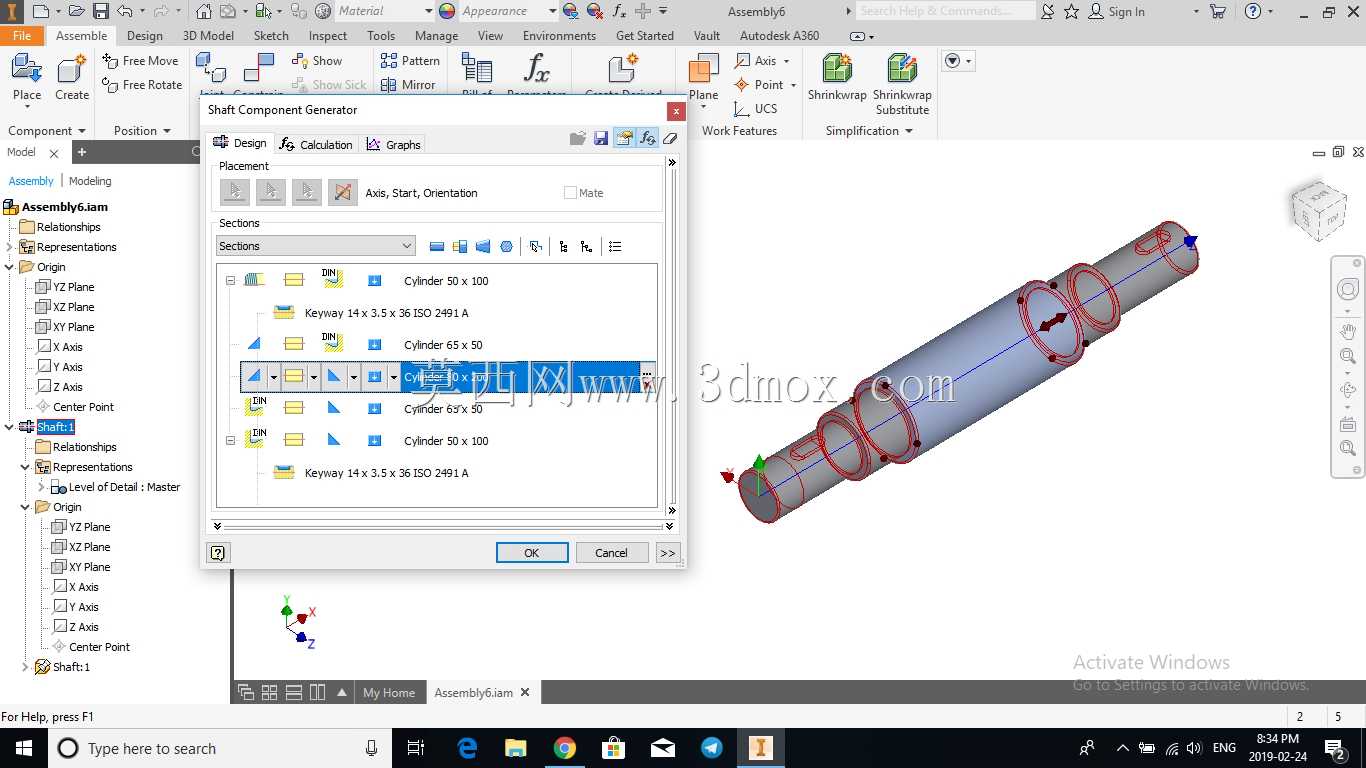

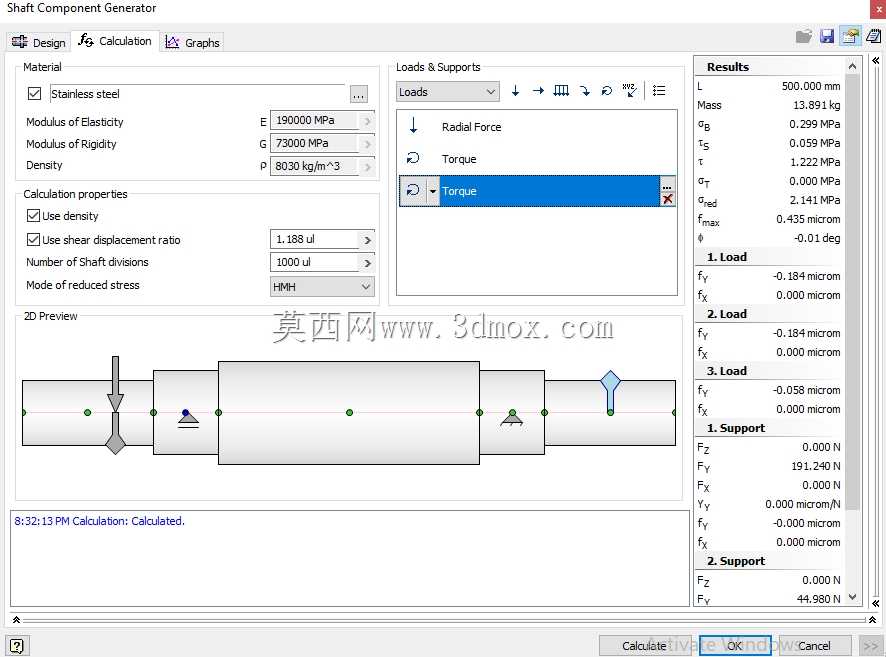

　　在三维建模过程中，这类轴类零件的建模逻辑需要严格遵循实际加工顺序，先绘制回转截面草图通过旋转特征生成基础轴体，再依次添加键槽、螺纹、退刀槽、圆角等细节特征，建模过程中需要注意各特征的尺寸基准与设计基准保持一致，以轴的两端中心孔连线作为径向基准，以重要的装配轴肩作为轴向尺寸基准，保证生成的工程图尺寸标注符合实际加工的工艺要求，不会出现封闭尺寸链或者基准混乱的问题，方便后续加工人员直接参照图纸进行生产。
