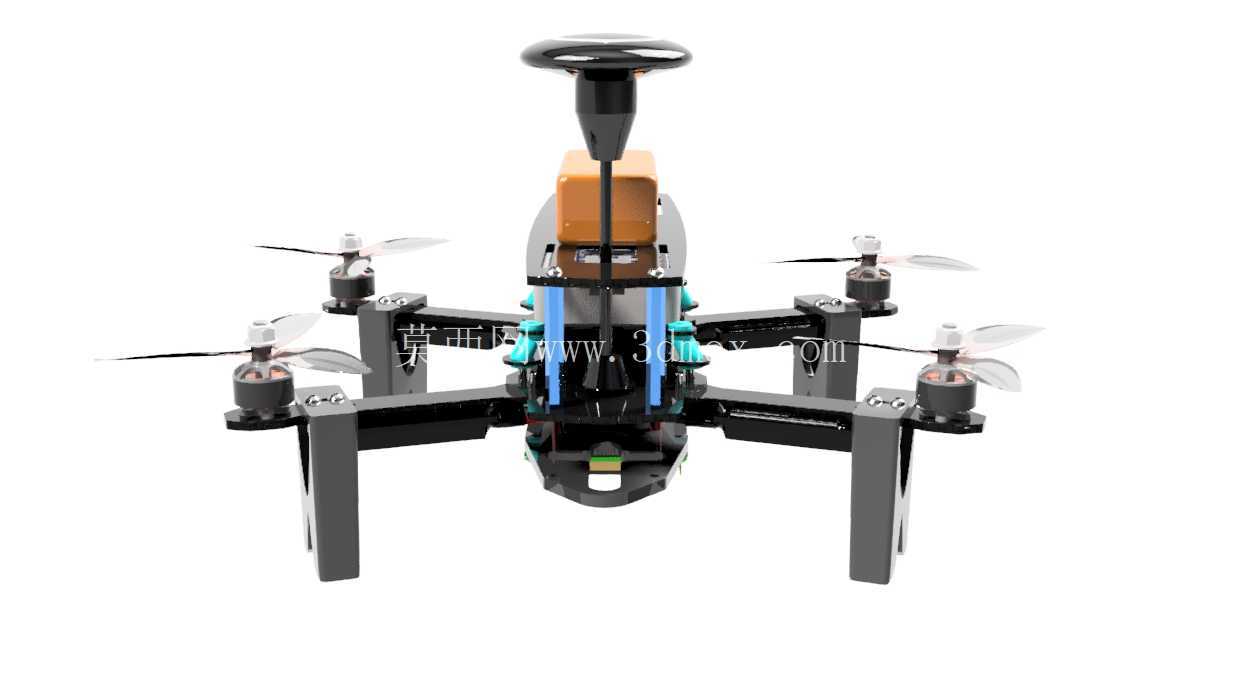

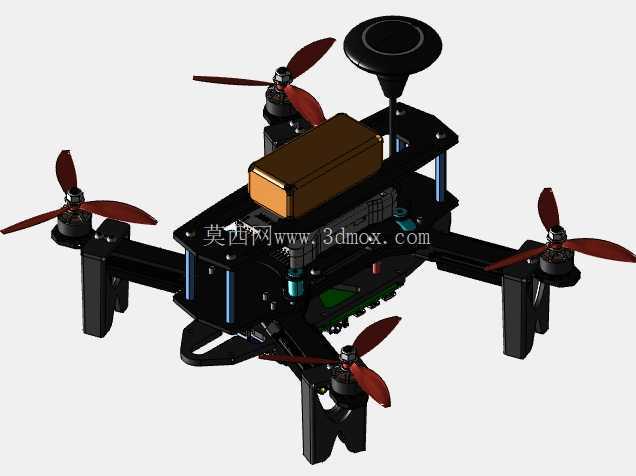

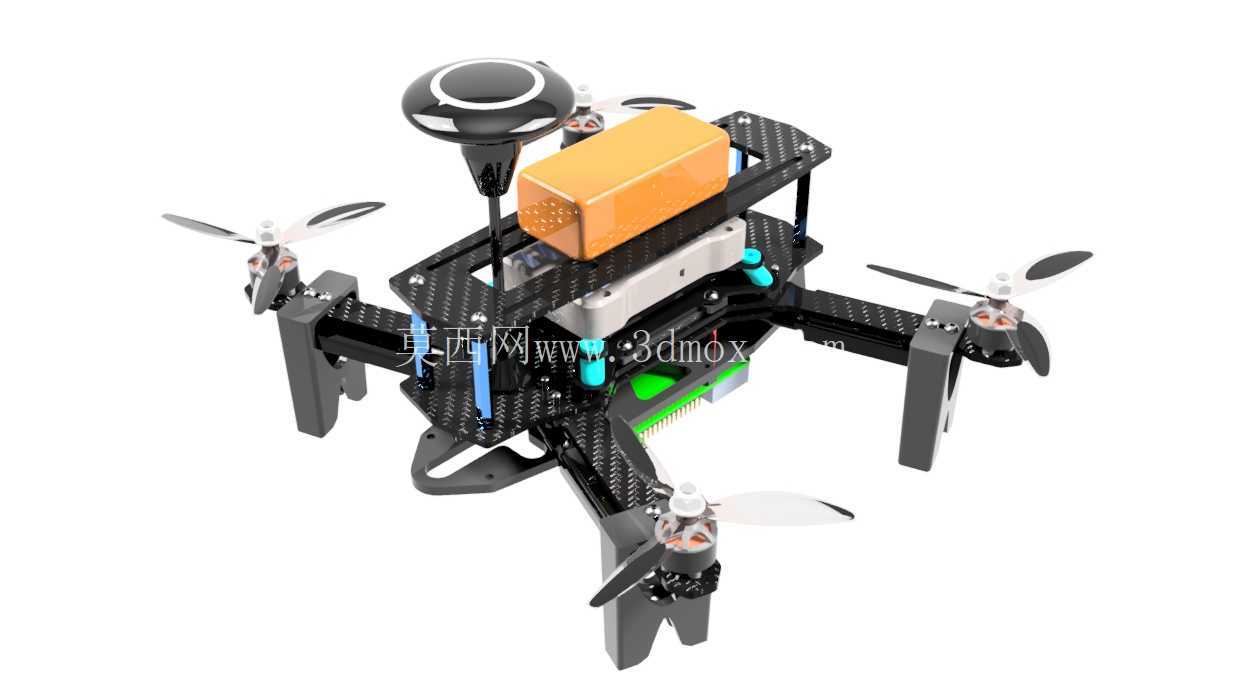

带定制航电隔振安装座的模块化250级四旋翼平台

这套250级四旋翼飞行平台的设计初衷，是面向高校嵌入式开发实验室、小型无人机研发团队的二次开发需求，区别于市售消费级竞速无人机的一体化紧凑设计，整体架构围绕硬件拓展、航电防护、快速拆装三个核心方向做了针对性优化，能直接作为飞控算法验证、机载传感器测试、定制载荷搭载的基础载体，省去研发团队从零搭建机架、匹配安装位的重复工作。

从实际使用场景来看，这类平台常被用于室内定位算法调试、小型视觉模块挂载测试、高校机器人课程的飞行实训项目，不需要额外加工定制转接件就能完成多数常规航电部件的装配。设计阶段优先考虑了FDM 3D打印工艺的成型特性，所有PLA+材质的打印件都提前做了收缩率补偿，打印完成后不需要二次锉修就能满足装配公差要求，机臂、着陆腿这类易损件采用快拆结构，炸机后可以单独更换损坏部件，不需要整体替换机架，能有效降低研发阶段的耗材成本。

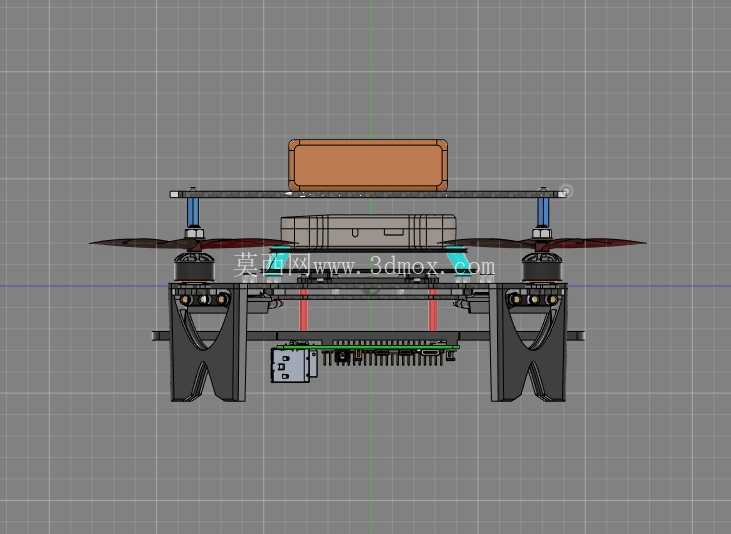

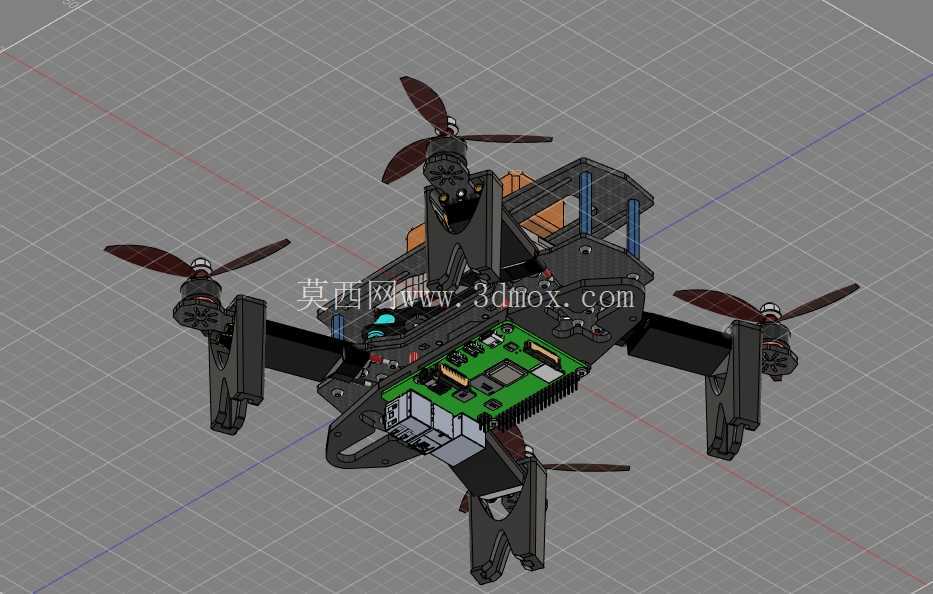

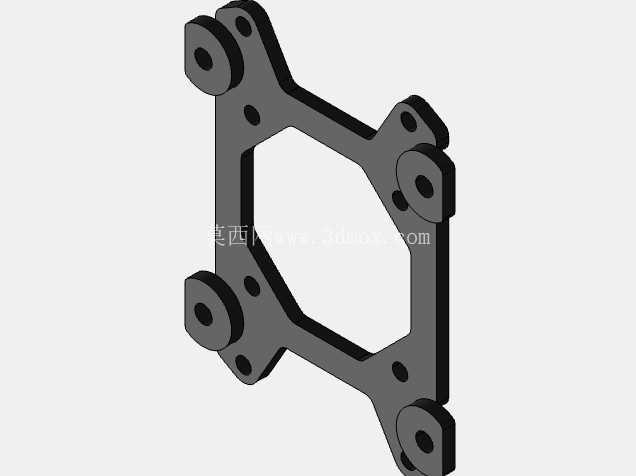

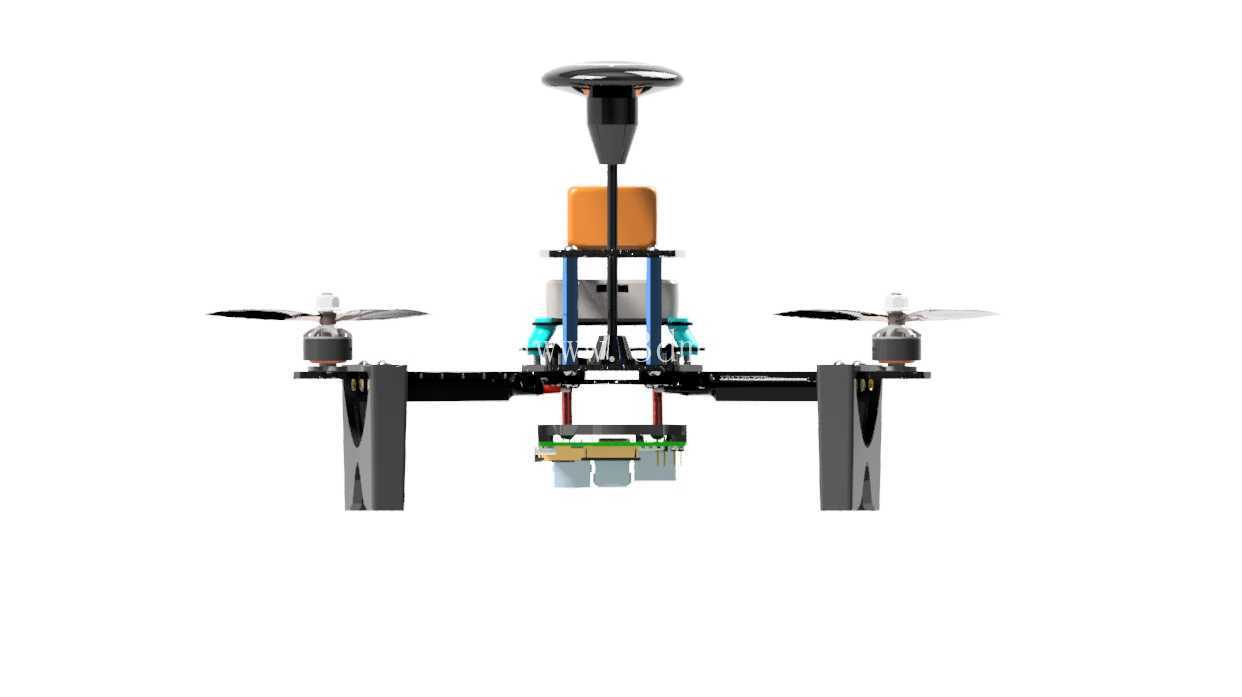

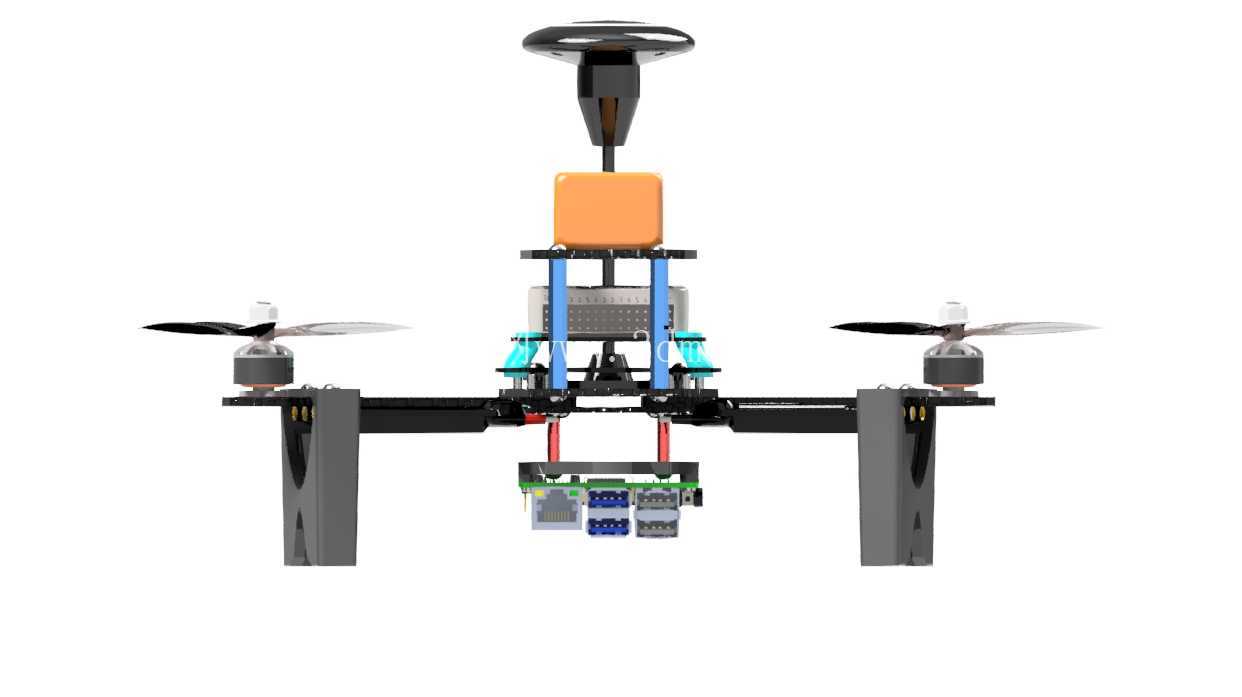

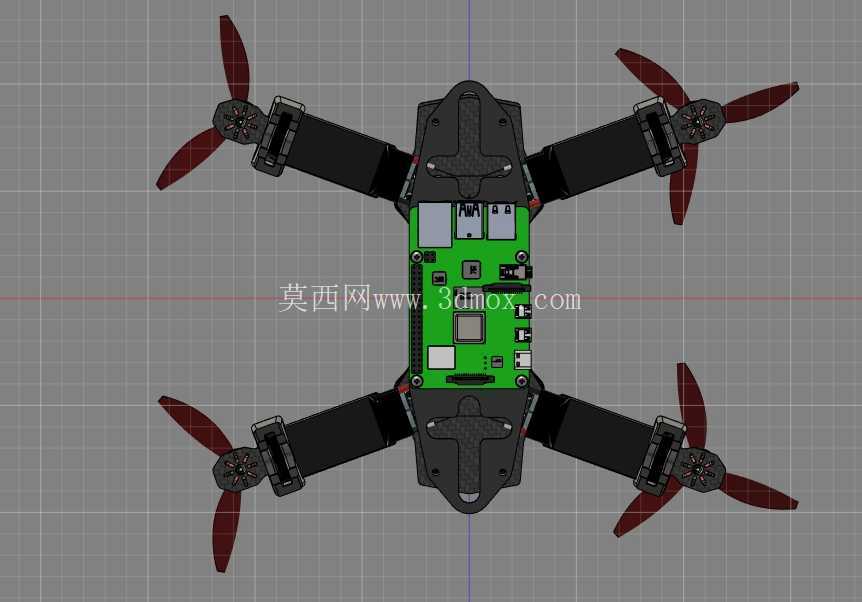

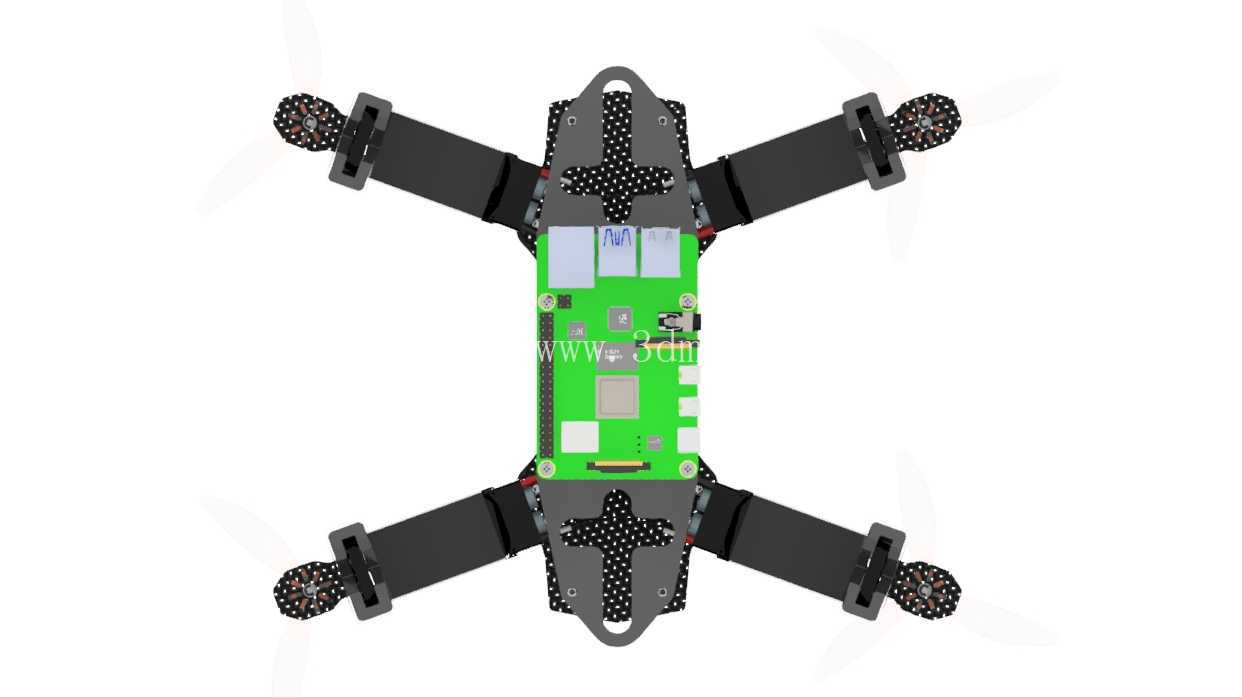

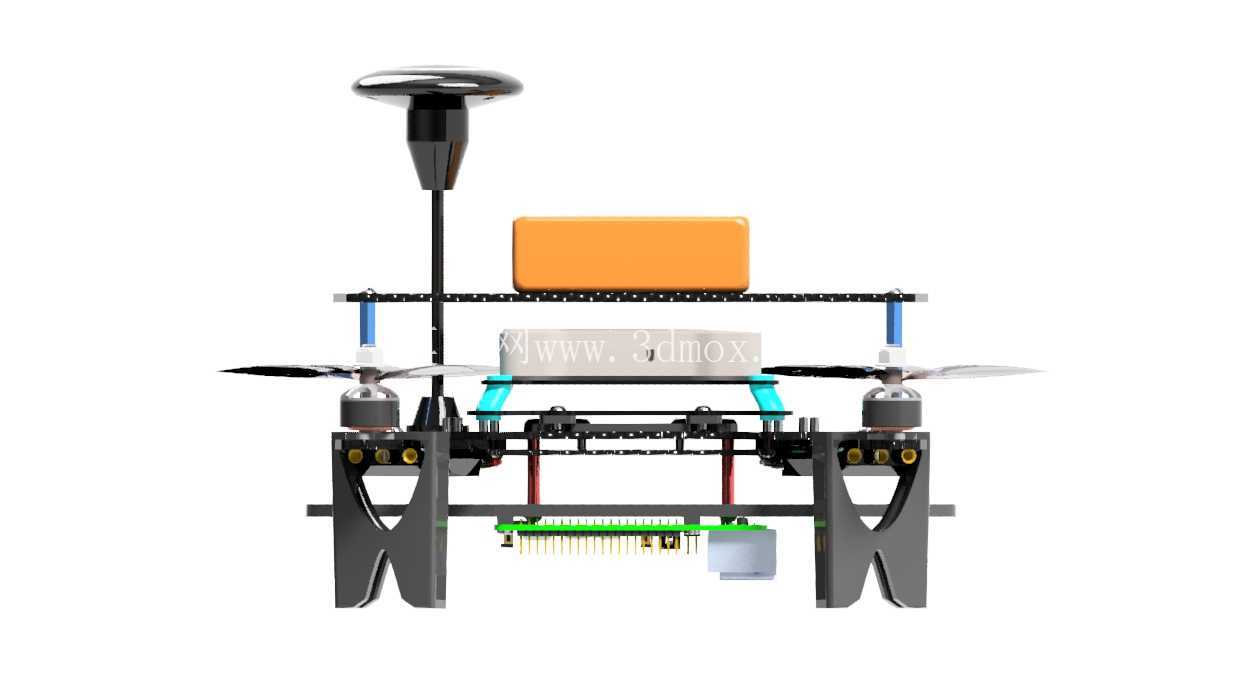

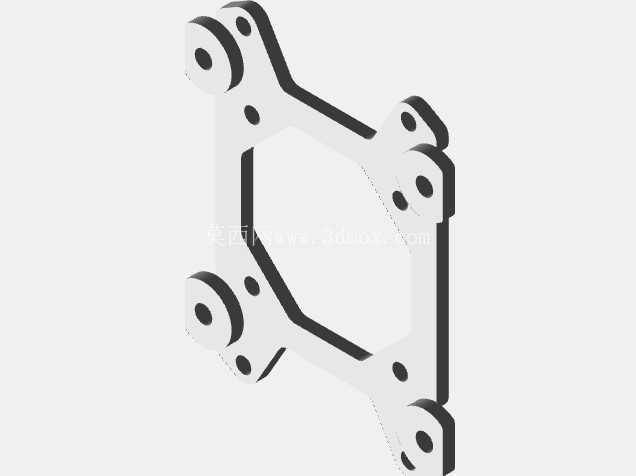

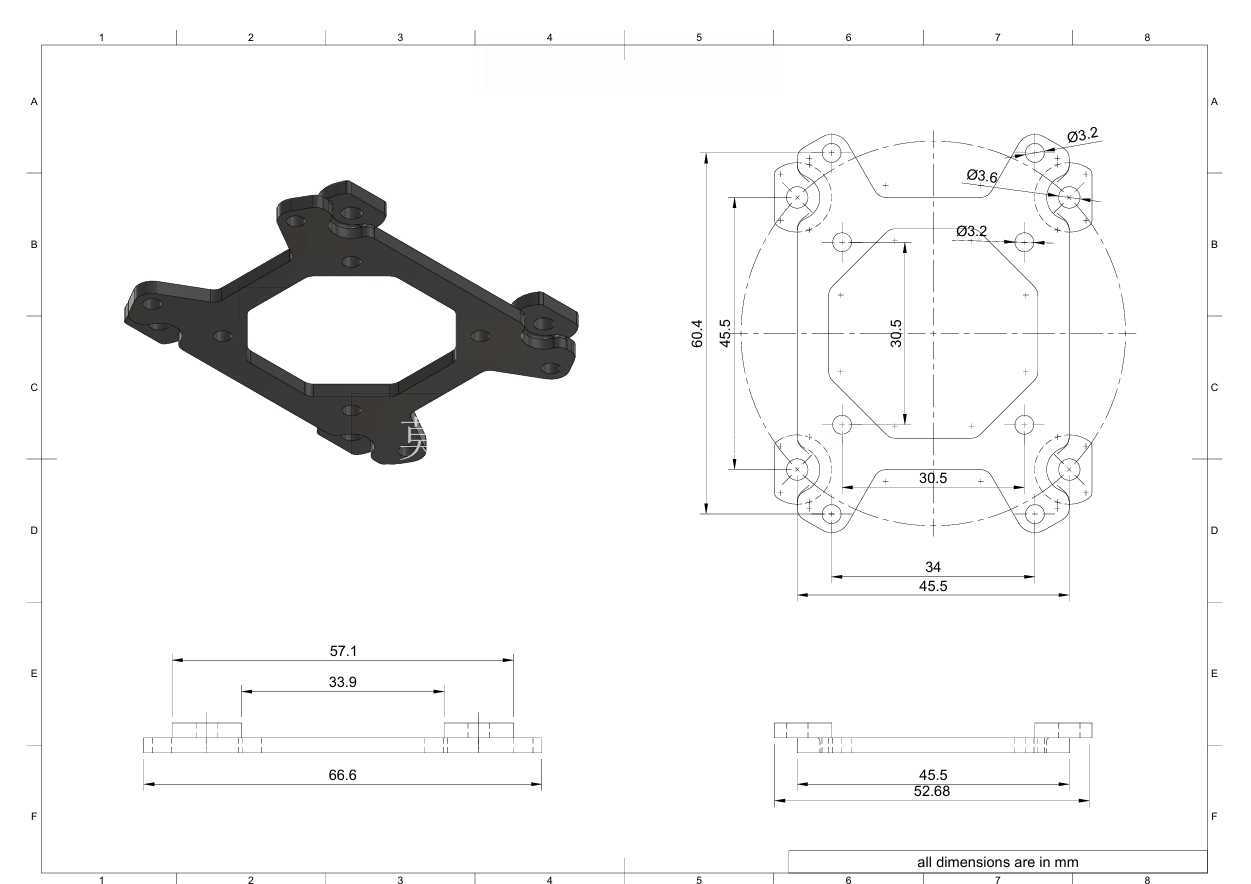

核心的航电安装区域做了独立的隔振设计，Pixhawk飞控的安装座采用合规阻尼元件做隔振处理，能过滤旋翼转动带来的高频电机振动，避免飞控加速度计、陀螺仪数据出现噪声干扰，保证飞行姿态解算的准确性。Raspberry Pi等嵌入式计算模块的安装支架预留了标准M3安装孔位，孔位间距严格控制在32mm，和市面主流的机载计算板、视觉传感器、数传模块的安装孔距完全匹配，不需要额外打孔就能直接固定。整个航电堆叠区域做了分层设计，从下到上依次是电调层、飞控层、计算模块层、GPS安装座，每层之间预留足够的走线空间，电源线和信号线可以分开排布，减少电源干扰对传感数据的影响。

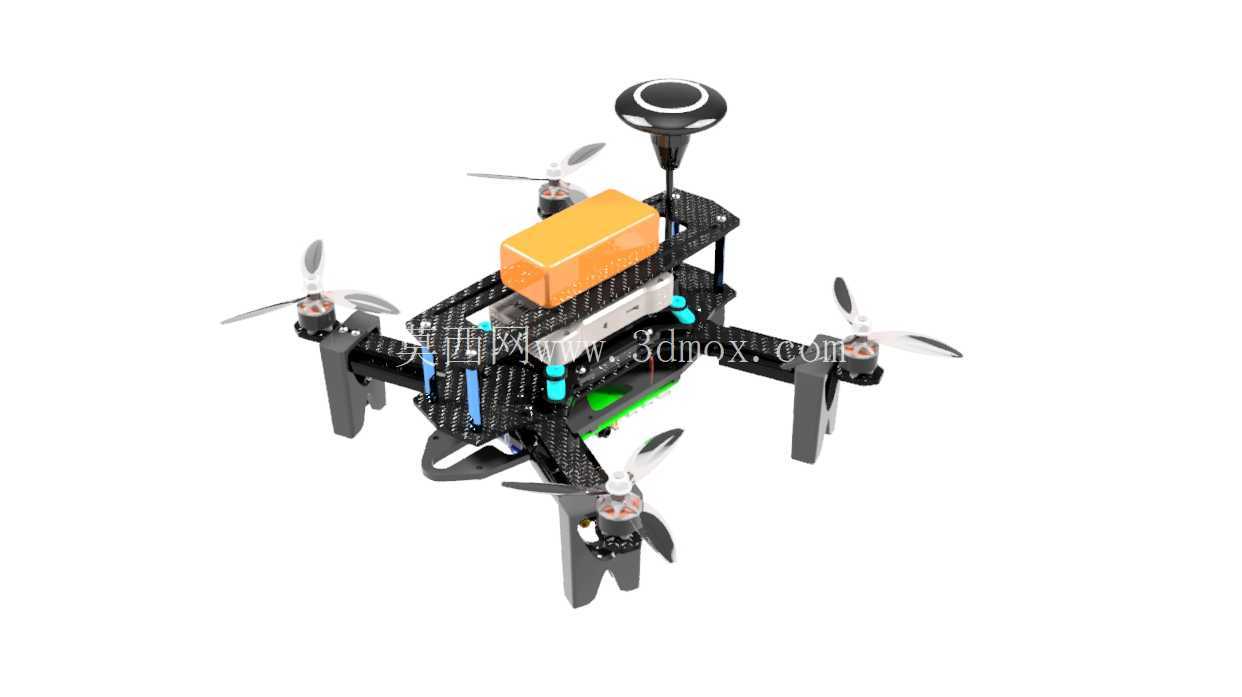

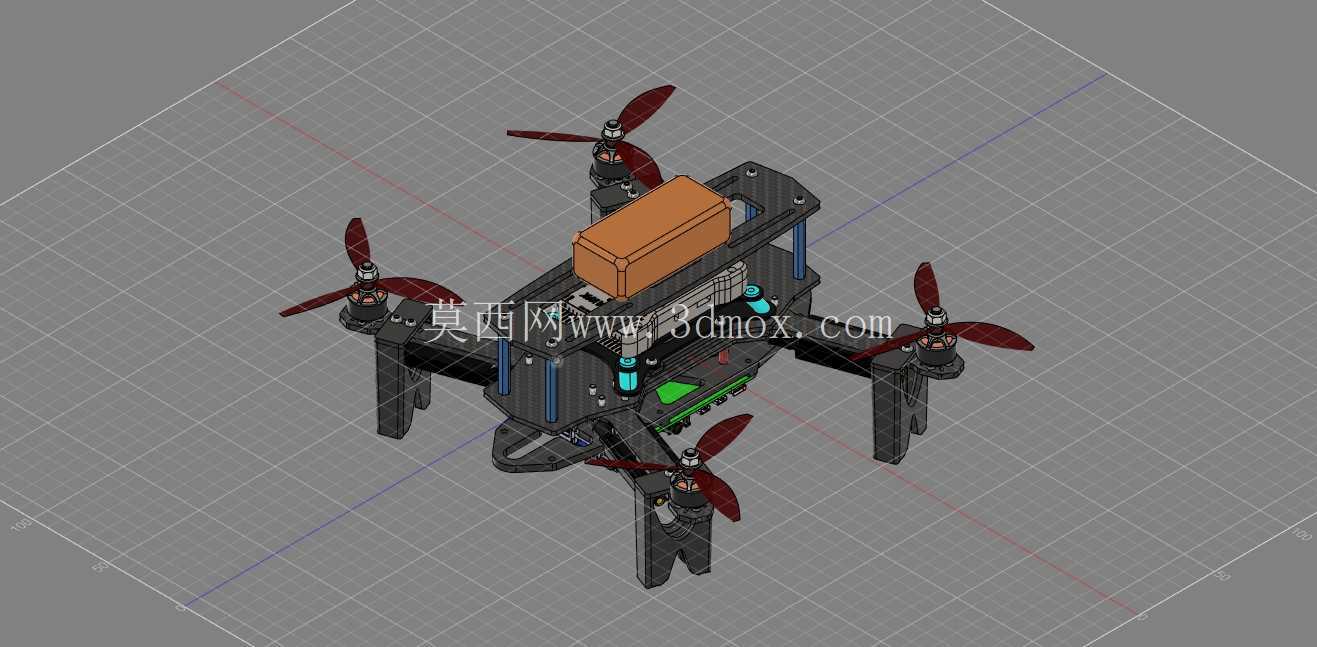

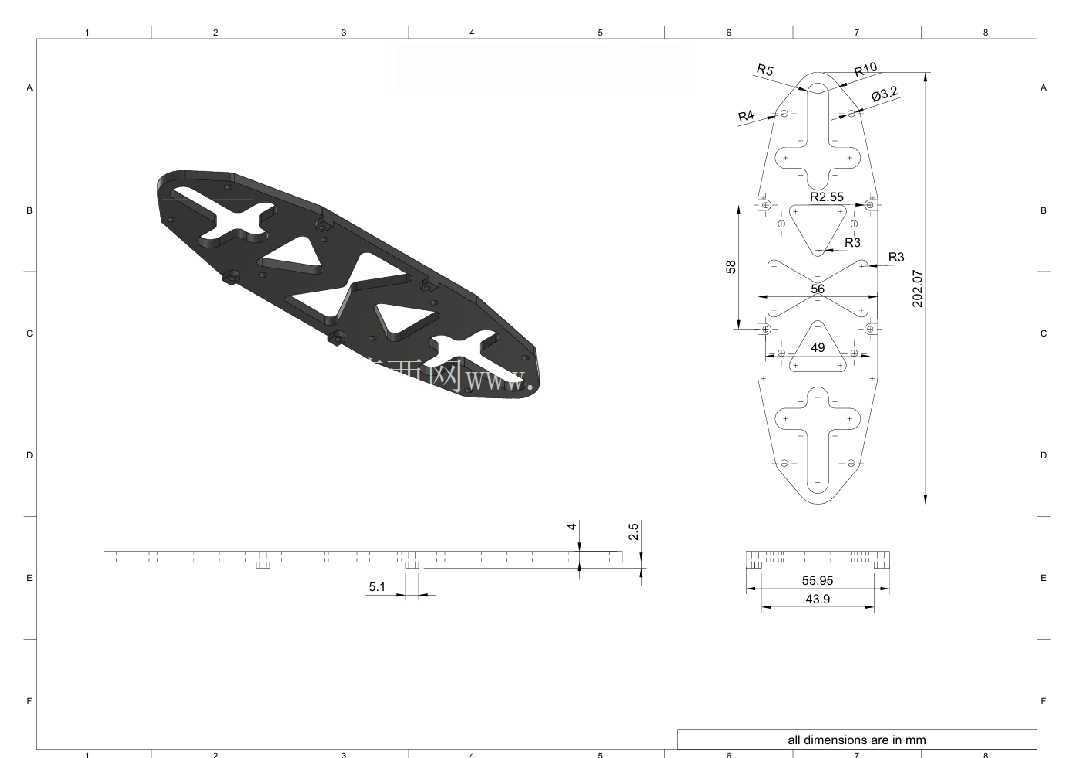

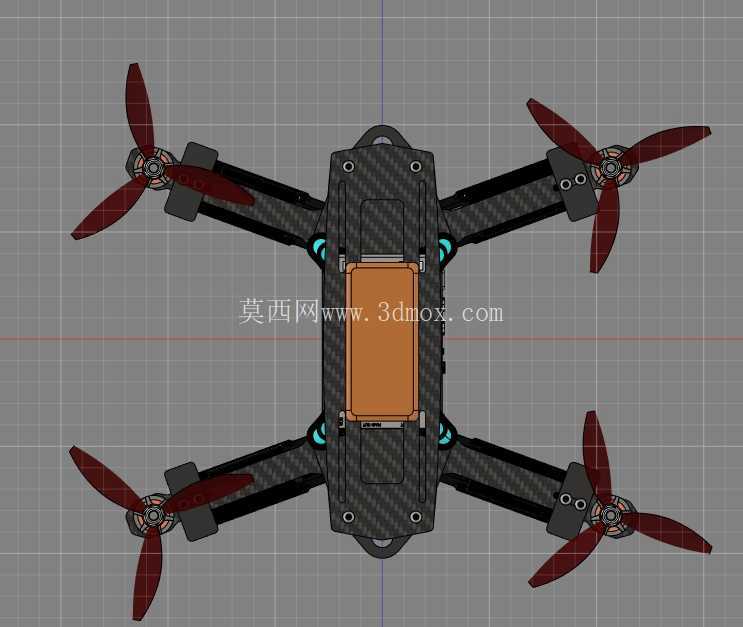

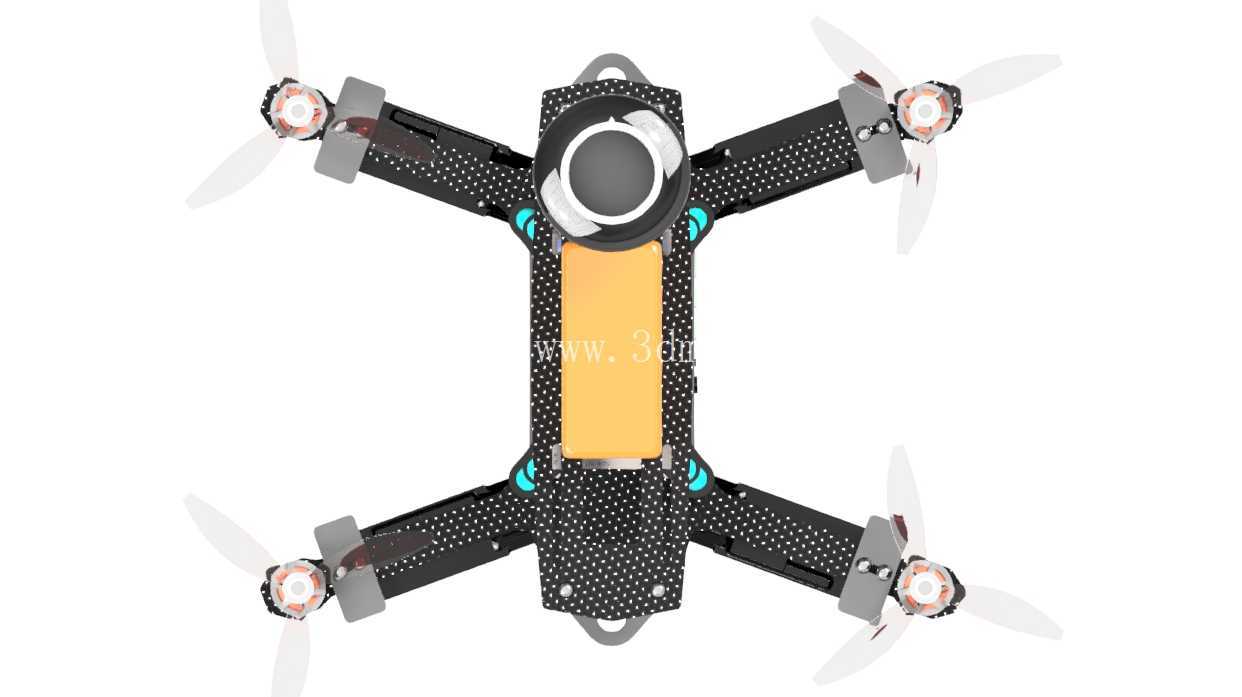

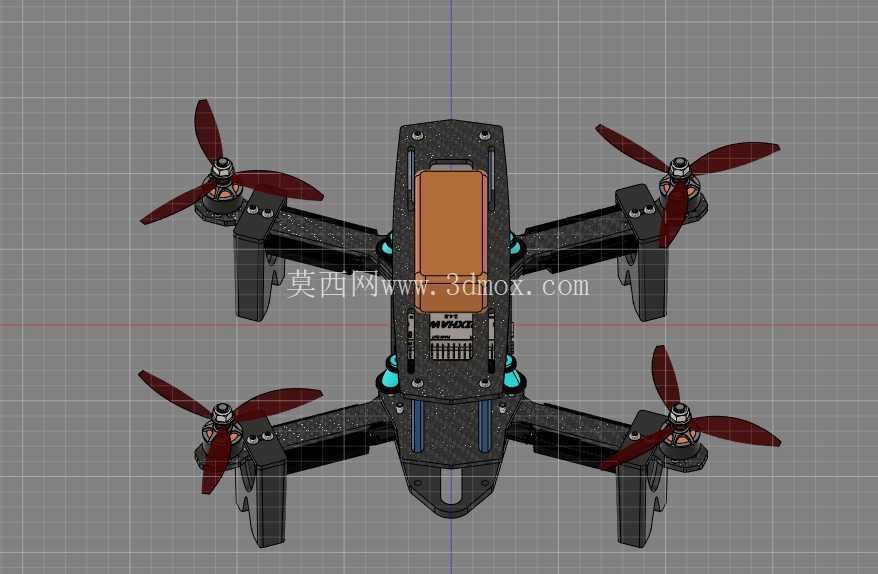

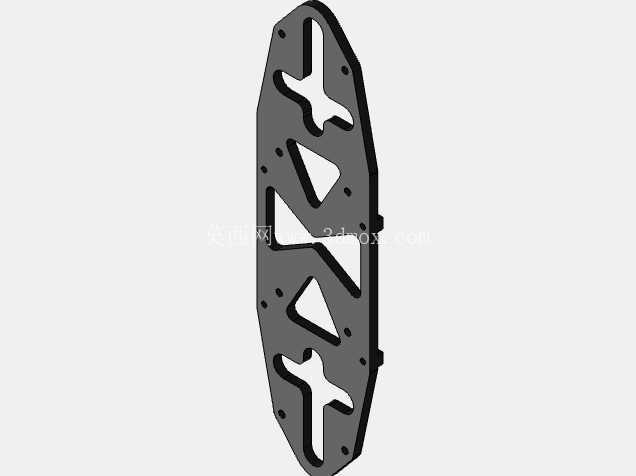

机架主体采用碳纤维板作为主结构板材，兼顾结构刚性和整体重量，机臂和中心板的连接位置做了定位凸台设计，装配时不需要反复测量对齐就能保证机臂的安装角度一致，四个旋翼的动力输出中心能严格处于同一平面，降低飞行调试阶段的动力配平难度。顶部的GPS安装座做了抬高设计，远离下方电调、电源模块的电磁干扰区域，保证卫星信号接收的稳定性，安装座顶部预留了罗盘安装的定位槽，能避免罗盘安装偏移带来的航向角误差。

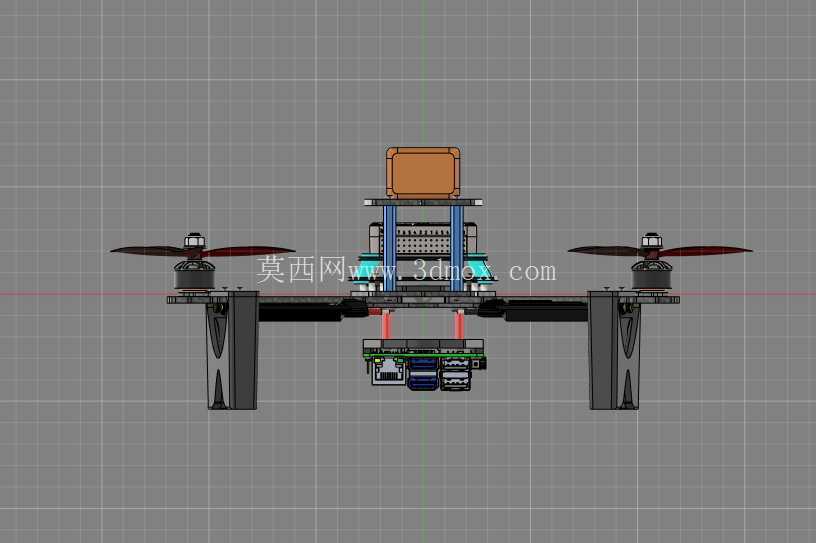

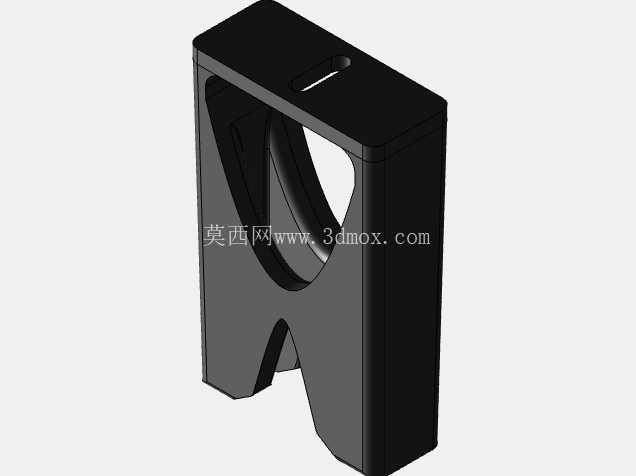

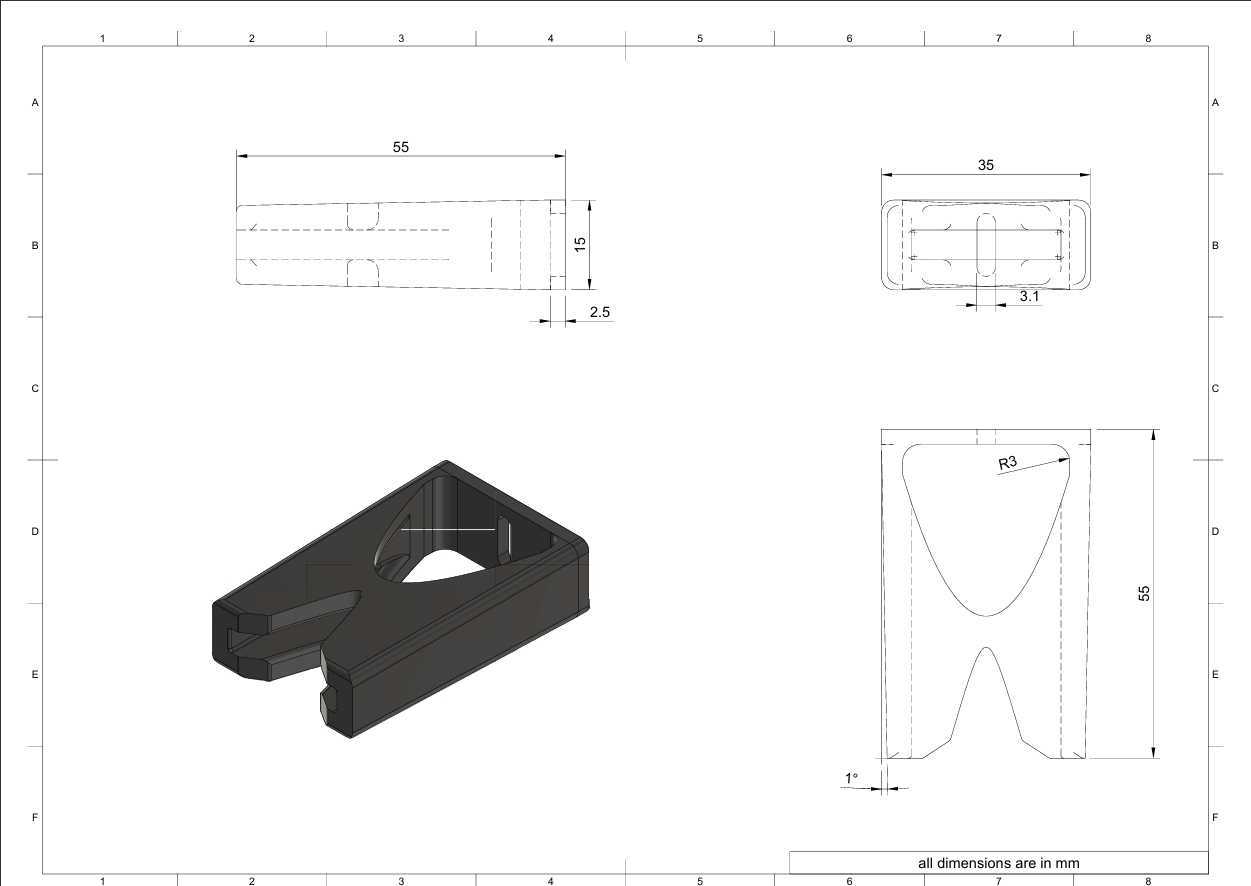

安装边界方面，整个机架的对角电机轴距为250mm，属于典型的250级四旋翼尺寸，着陆腿的高度预留了35mm的离地间隙，下方可以挂载重量不超过200g的小型载荷，比如迷你光流模块、低空摄像头或者小型投放机构，不会出现起降时载荷磕碰地面的问题。所有的外接接口都朝向机架外侧排布，数传天线、USB调试口、电源接口都可以在不拆装机架外壳的情况下直接插拔，日常调试、参数烧录都非常方便。

不同于消费级无人机追求极致轻量化、紧凑化的设计思路，这套平台在结构设计时刻意保留了足够的拓展冗余，机架中心板上预留了多个备用M3螺纹孔，用户可以根据自己的开发需求加装额外的传感器支架或者功能模块，不需要在碳板上二次钻孔破坏结构强度。所有3D打印的结构件都做了圆角过渡处理，没有尖锐的棱角，日常装配调试时不会划伤线路或者操作人员，打印件的壁厚统一设置为2mm，既保证足够的结构强度，又不会过多增加整机重量。飞控隔振座的阻尼元件硬度经过多轮测试匹配，既能过滤高频振动，又不会在飞行机动时出现过大的安装座晃动，避免飞控出现姿态判断偏差。
