四推进矢量推力水下遥控潜器结构设计

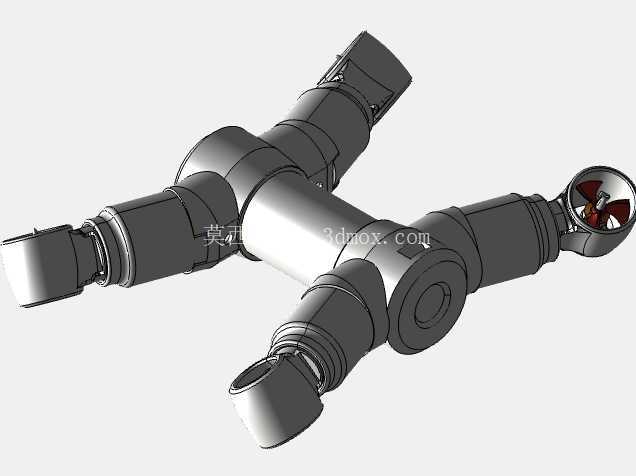

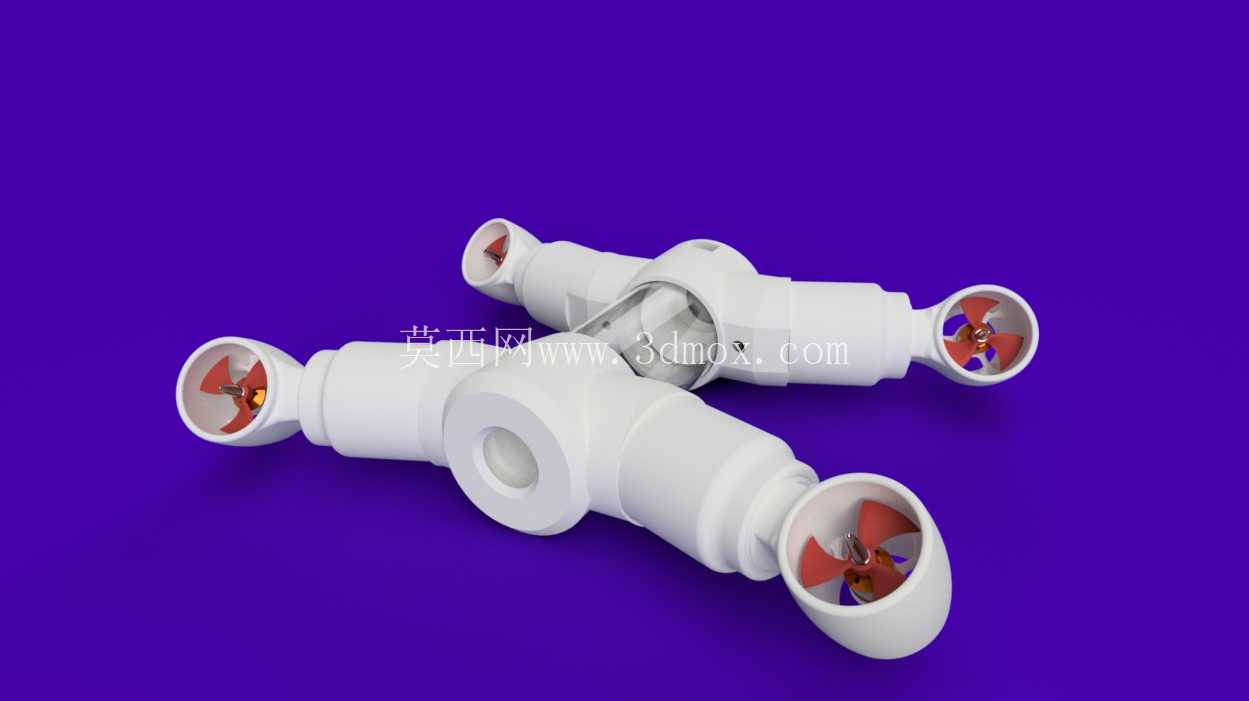

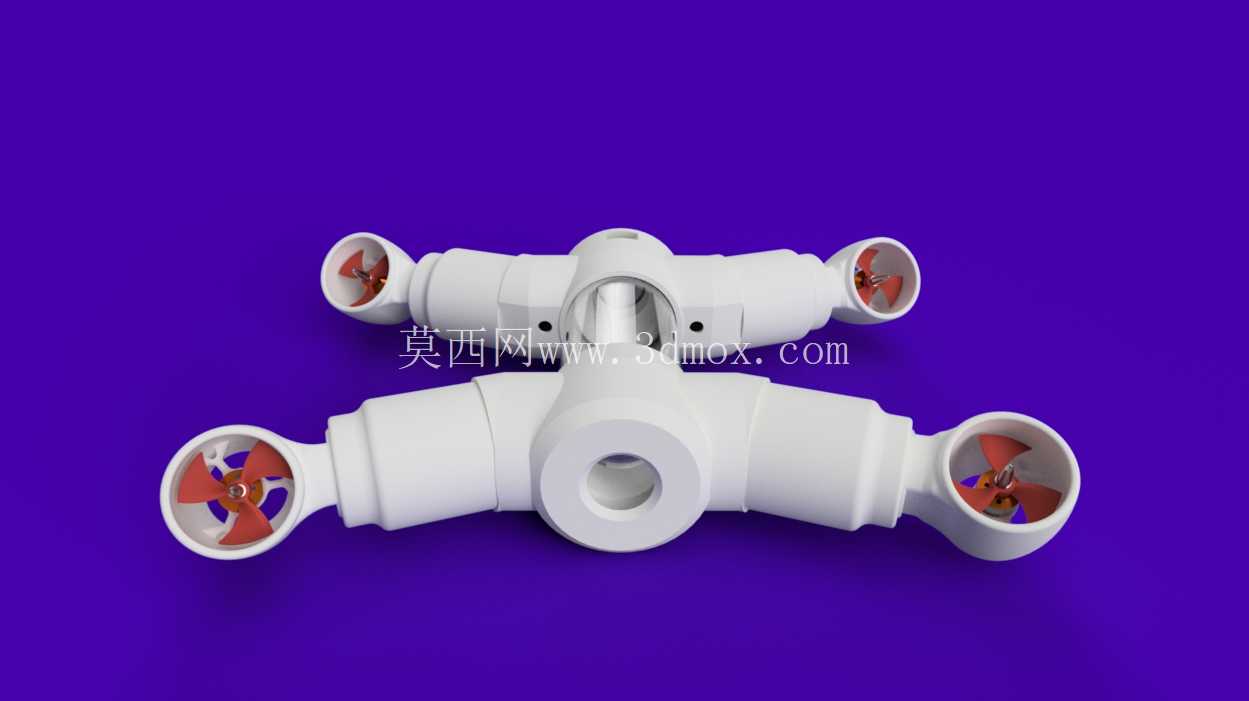

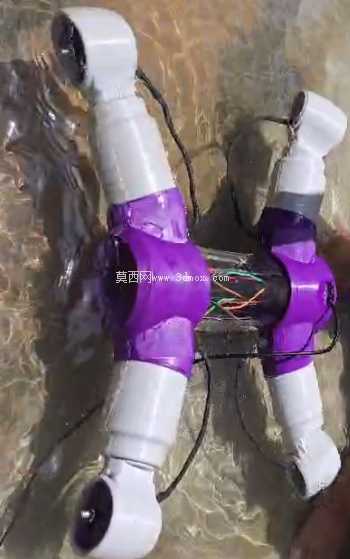

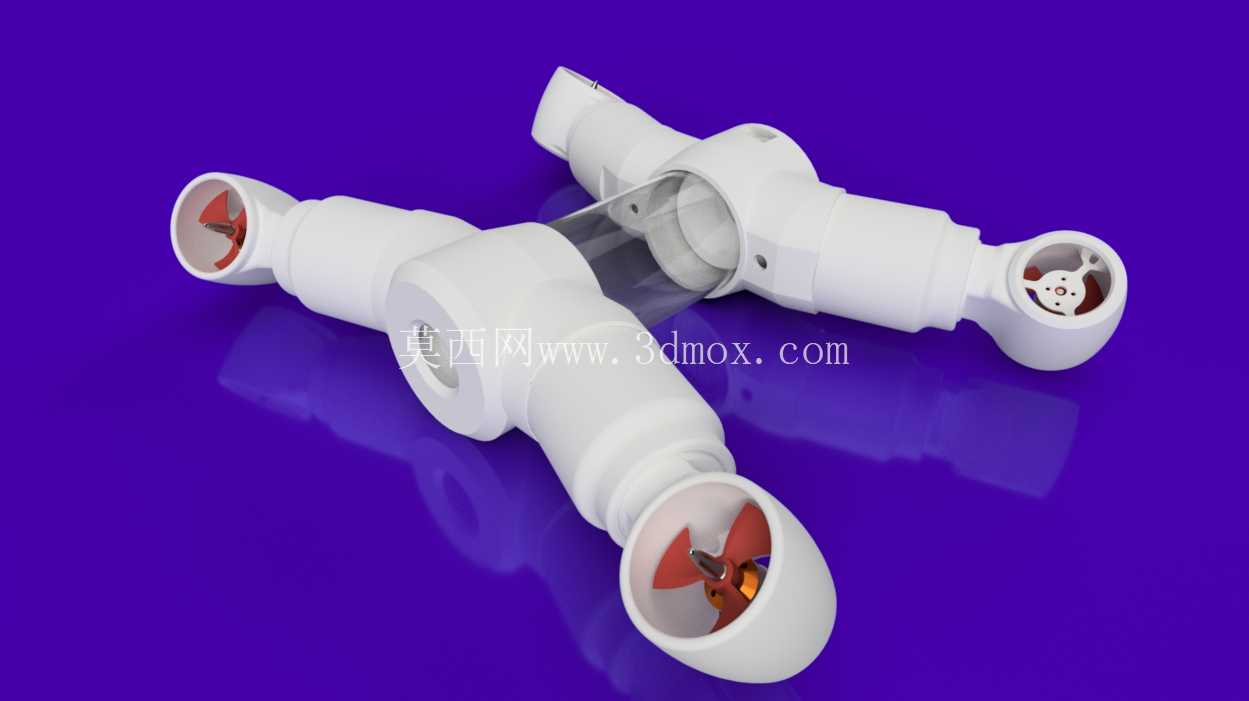

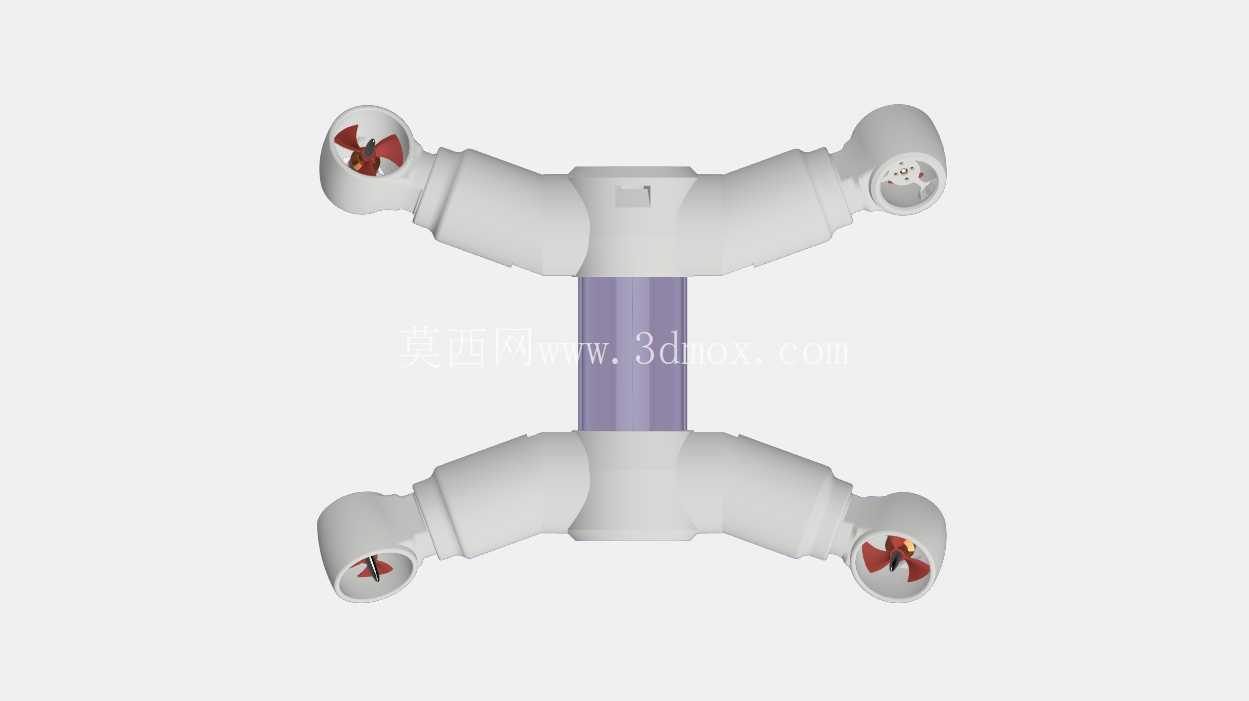

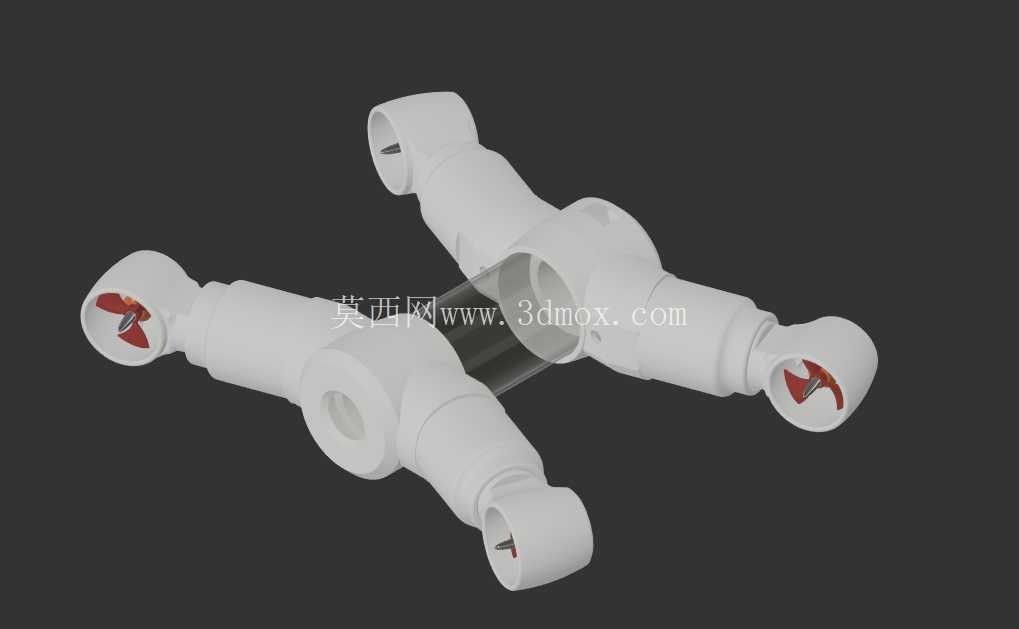

　　这款水下遥控潜器的结构设计，核心围绕近岸浅水域的水下观测、轻量作业场景展开，适配水下结构目视检查、水产养殖区巡检、小型水下构件定位、教学实验验证等实际使用需求，整体结构紧凑，无需大型吊放设备即可完成布放回收，单人即可完成岸边、小型船舶甲板的操作部署。整体采用三舱段十字布局的结构形式，中心为集成电池舱与控制电路的主耐压舱，三个呈120度分布的推进器舱通过流线型连接臂与主舱刚性连接，每个推进器舱内置独立的动力推进单元，搭配矢量推力分配逻辑，可实现水下全向移动，包括进退、横移、定深悬停、原地转向等多维度动作，相比传统单推进器加舵面的潜器结构，这种多推进器矢量布局在低速状态下的操控精度更高，水流扰动下的姿态保持能力更强，适合在近岸紊流区域、养殖网箱周边等水流复杂的区域作业。

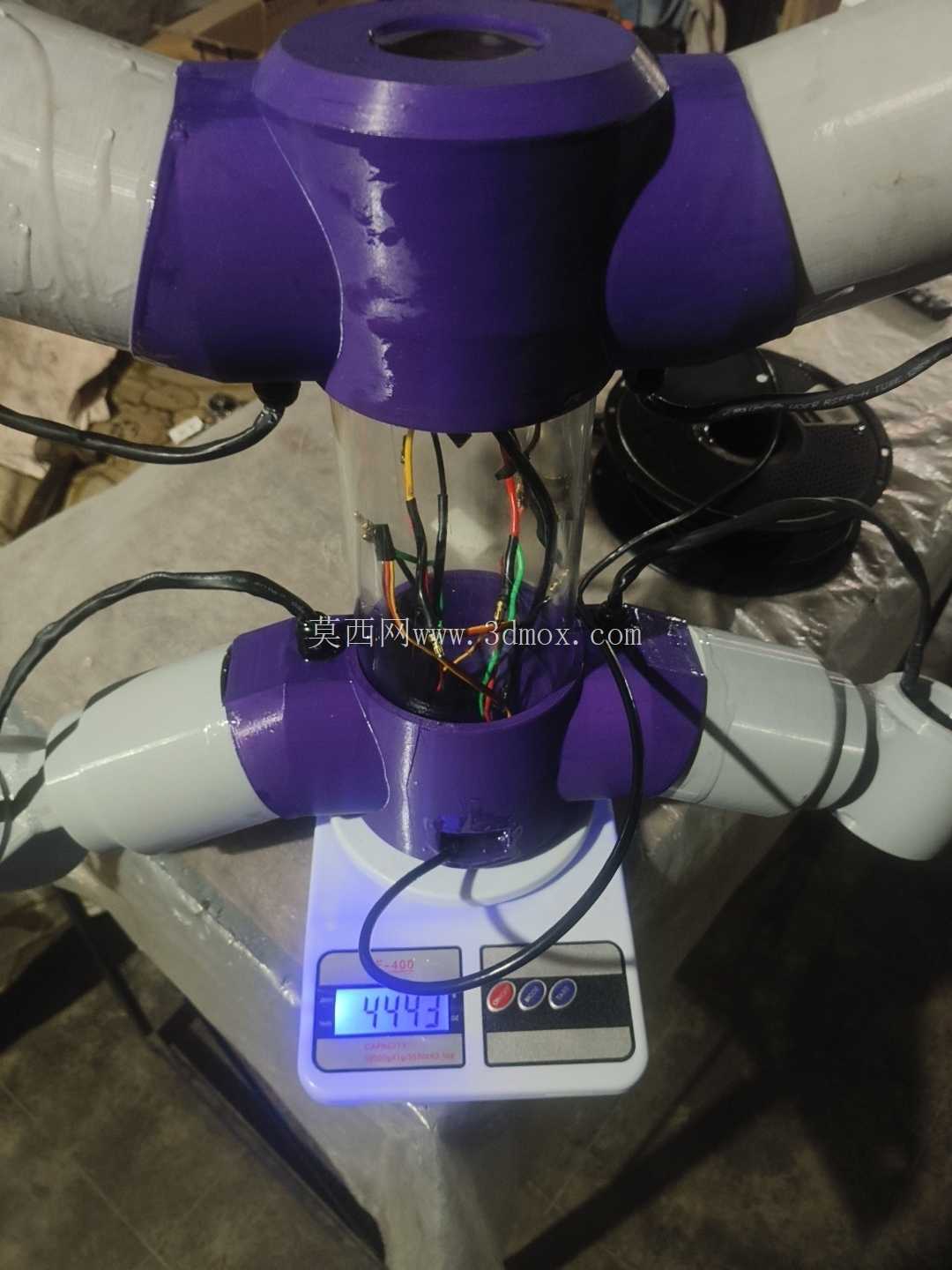

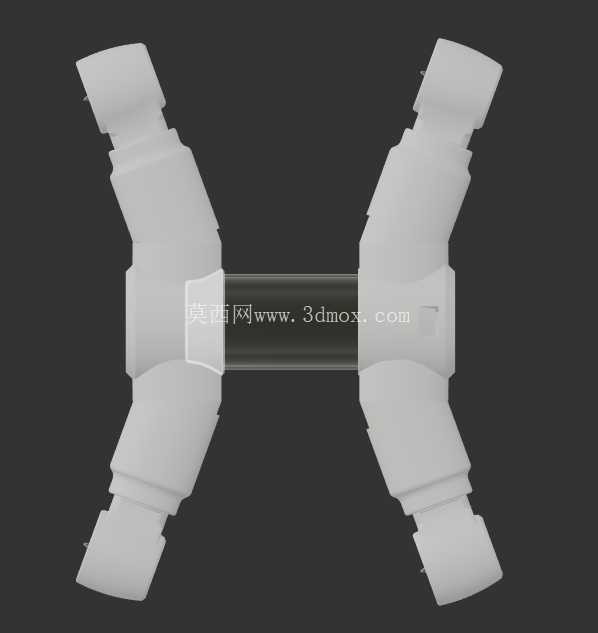

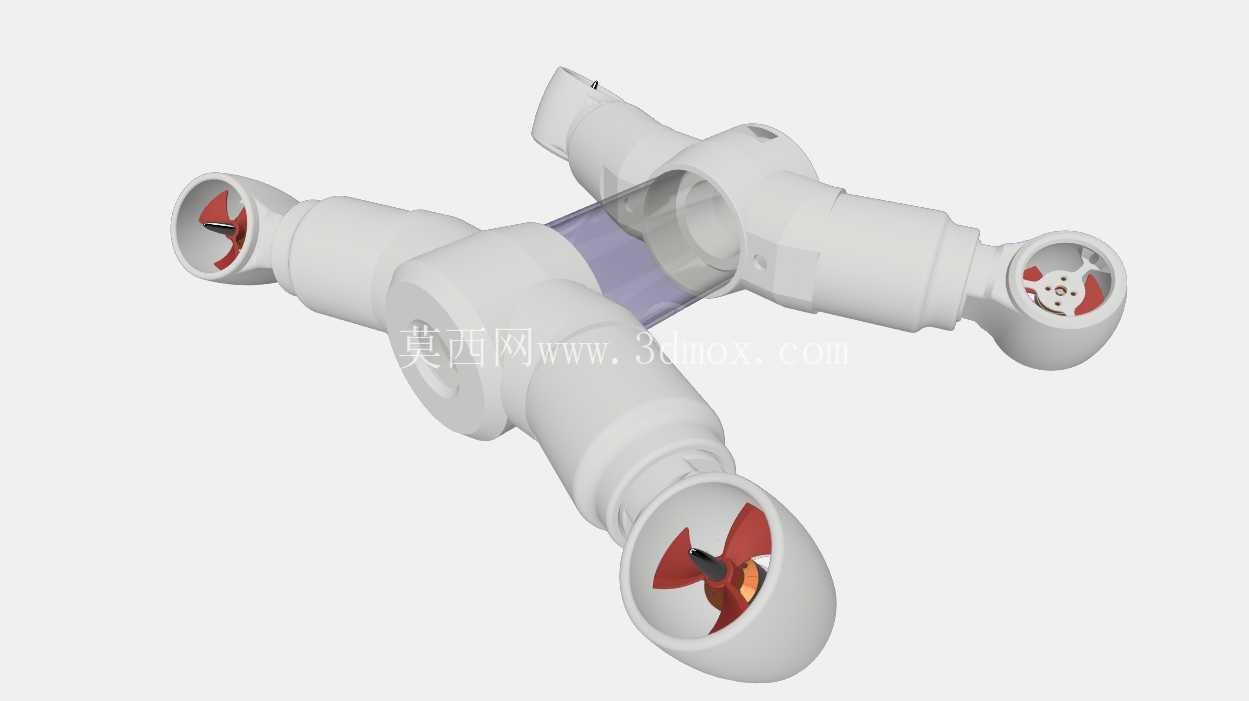

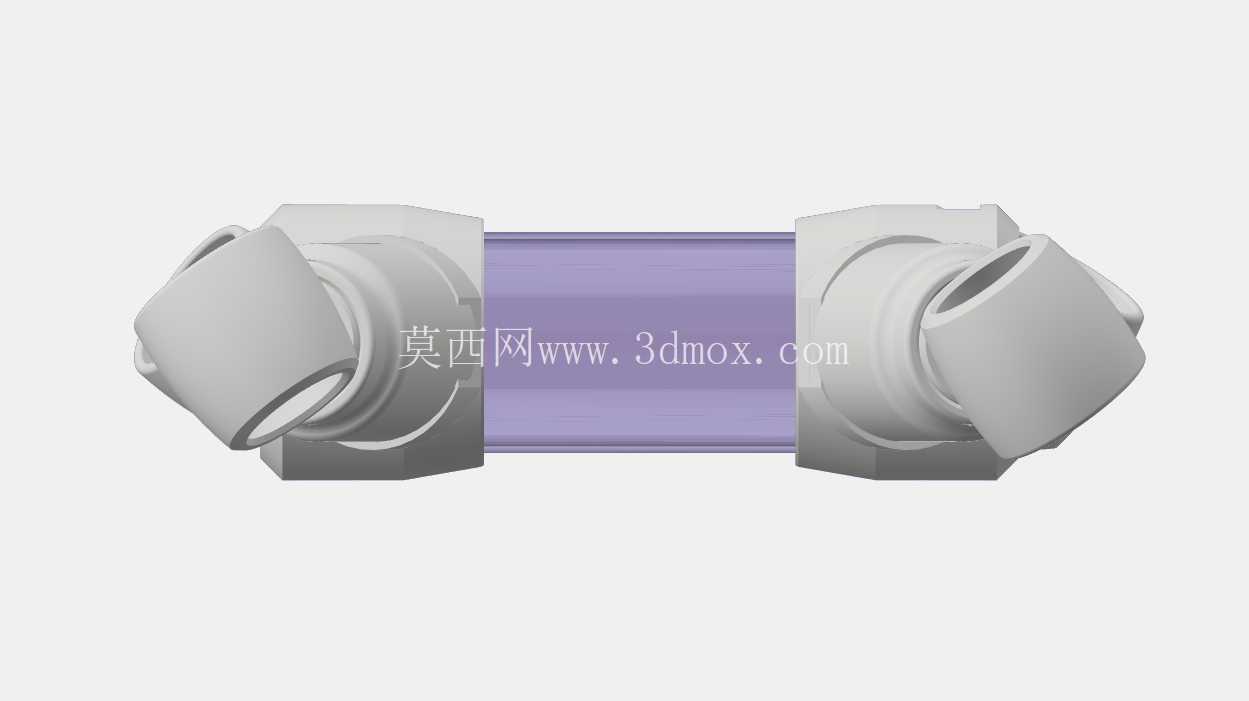

　　设计过程中优先考虑了模块化拆分的需求，主耐压舱与三个推进器舱之间的连接臂采用快拆密封结构，日常维护时可单独拆解单个推进器舱进行螺旋桨清理、密封件更换，无需拆解整个主舱结构，大幅降低水下设备的日常维护难度；主舱外壳采用透明可视化设计，可直接观察内部电路、电池的安装状态，装配阶段可快速排查接线松动、密封件错位等问题，同时透明舱段搭配内置补光模块，可在水下低光照环境下为前置观测摄像头提供辅助照明，减少外部挂载补光灯带来的水阻增加问题。从安装边界与尺寸适配来看，整体外接圆直径控制在400mm以内，主舱直径110mm，可适配常规小型水下机器人的收放网兜、便携收纳箱，无需定制专用存储运输设备；推进器舱端部采用导流罩一体化设计，螺旋桨完全包裹在导流罩内部，既可以减少螺旋桨转动时的紊流损耗，提升推进效率，也能避免水下作业时螺旋桨缠绕渔网、水草等杂物，降低水下故障概率，导流罩边缘做了圆弧过渡处理，没有尖锐凸起，避免布放回收时刮伤操作人员、刮破作业线缆。

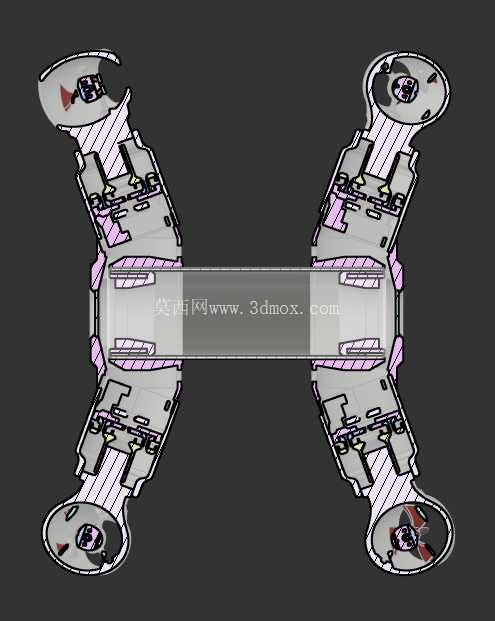

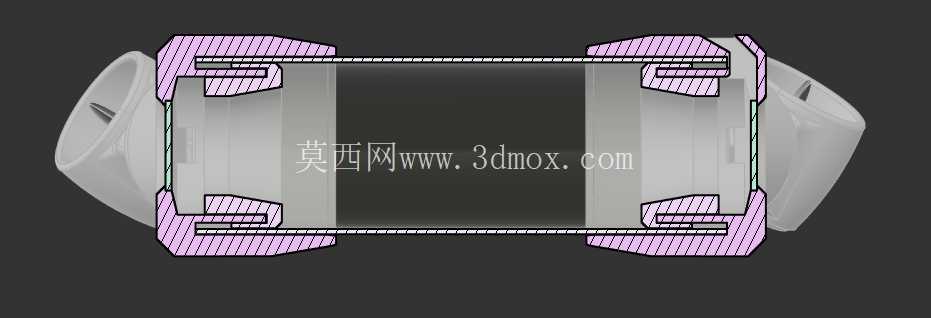

　　结构强度设计上，所有舱段连接位置均设置了双道O型密封圈，耐压深度适配30米以内的浅水域作业，完全覆盖近岸巡检、教学实验、水产养殖运维的常规作业深度需求；整体重心设计在主舱几何中心下方，配合推进器的动力分配，可实现无动力状态下的自稳姿态，即使出现动力短暂中断的情况，潜器也不会在水中发生翻转，便于操作人员重新获取控制权重新调整姿态。每个推进器单元采用独立的密封舱设计，动力轴位置采用磁耦合传动结构，取消了传统的动密封结构，从根源上降低了推进器轴位置的漏水风险，磁耦合传动的扭矩传递可满足低速大推力的作业需求，在潜器搭载小型观测摄像头、水质传感器等轻量载荷时，依然可以保持稳定的移动速度与姿态控制精度。

　　主舱尾部预留了通用载荷安装接口，可根据不同作业需求快速更换观测摄像头、小型机械爪、水质检测传感器等外接模块，接口采用标准化水密接插件，无需改动内部线路即可完成载荷更换，适配多场景的快速切换需求；舱体外部所有凸起结构均做了流线型修型，尽可能降低水阻，减少航行时的动力消耗，延长单次充电的水下作业时长。在结构装配逻辑上，所有连接紧固件均采用标准316不锈钢材质，适配淡水、近岸咸淡水的腐蚀环境，避免长期使用后紧固件锈蚀无法拆解的问题；舱体内部设置了集成安装导轨，电池、控制板、传感器模块均可直接卡在导轨上完成固定，无需额外打孔安装，既提升了装配效率，也避免了打孔带来的密封风险，同时可根据不同的载荷配置灵活调整内部器件的安装位置，匹配整体配重需求。
