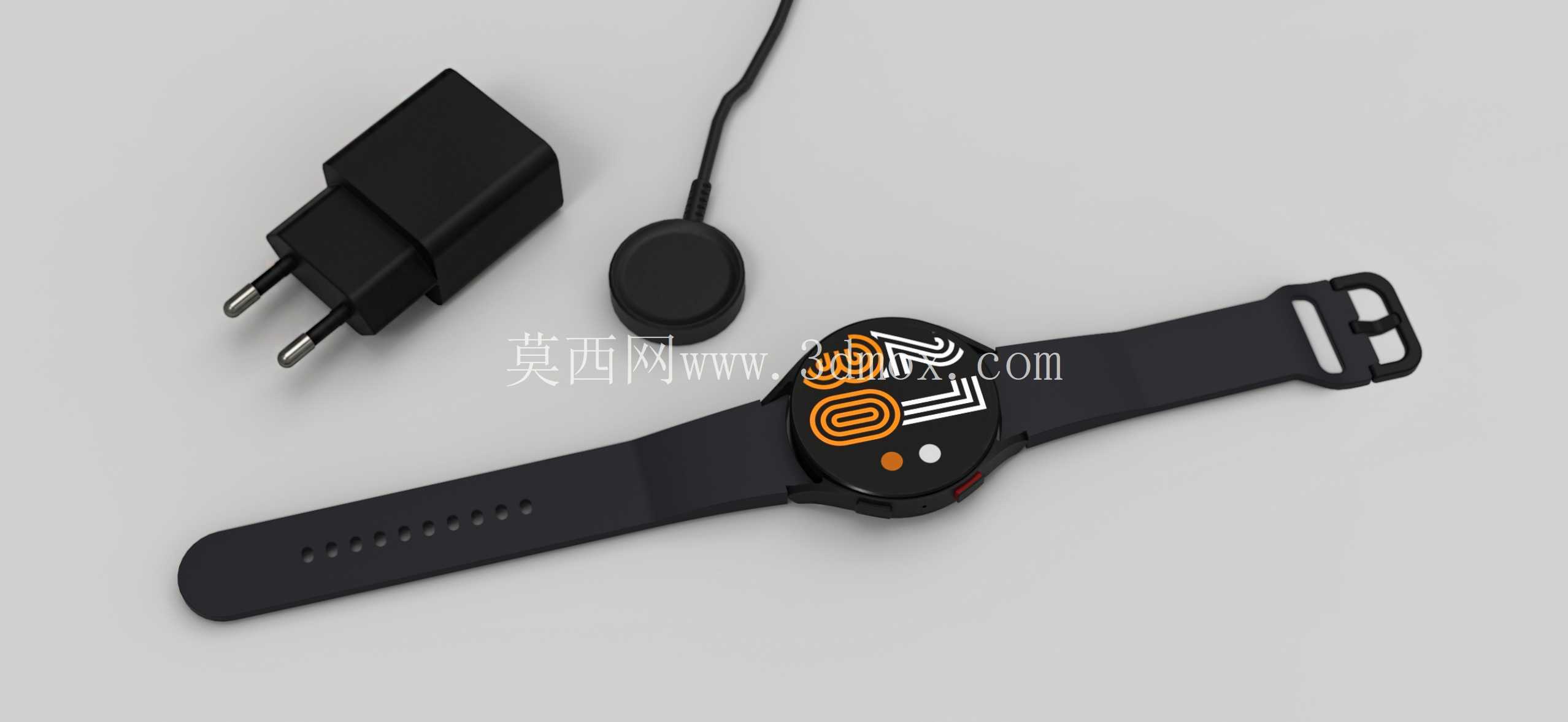

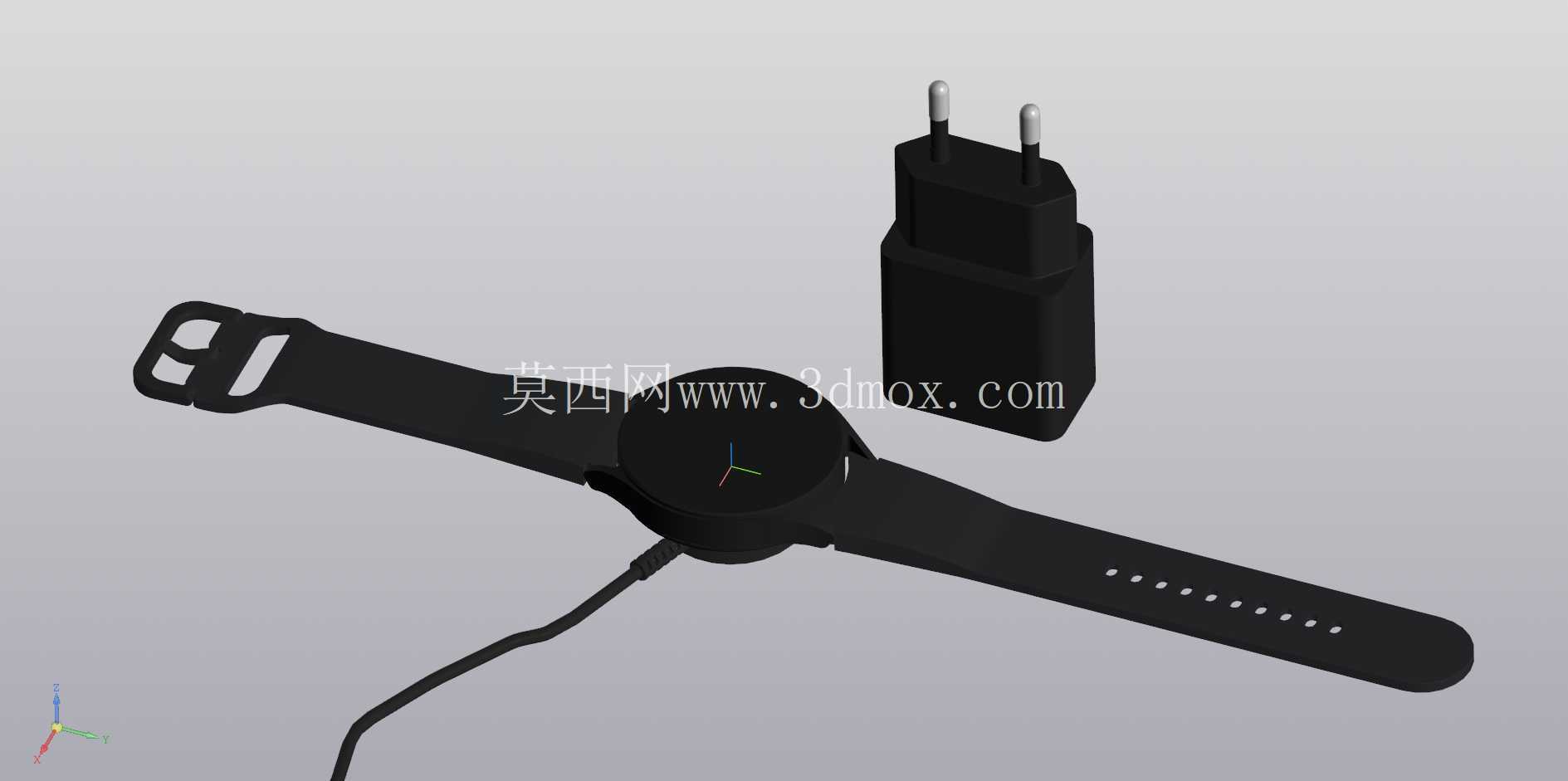

44mm款智能穿戴腕表及充电配件结构

日常做消费电子结构建模时，这类圆形智能腕表的装配基准设定是最容易踩坑的环节，这次的44mm表体建模，首先要兼顾佩戴贴合度与内部元器件堆叠空间，表壳采用一体化圆弧过渡设计，边缘做了R3.2的倒角处理，避免佩戴时硌腕，同时表耳位置的表带快拆结构预留了1.2mm的插拔间隙，适配常规氟橡胶表带的安装公差，表带本身的孔位按照12mm等距排布，覆盖130mm到210mm的腕围适配范围，表扣采用针扣式结构，扣合位置的定位凸台做了0.3mm的高度差，保证佩戴时扣合到位不会松脱。

配套的无线充电底座采用圆形薄款设计，直径32mm，厚度6.8mm，底部做了防滑硅胶层的安装槽位，充电面与腕表后盖的磁吸对位结构做了同心度0.1mm以内的公差约束，保证充电时线圈对位准确，不会出现充电断连的情况，配套的欧规电源适配器采用插脚固定式结构，插脚中心距按照欧规安规标准设定为19mm，插脚伸出长度16mm，适配器外壳的分型面设在侧面中线位置，上下壳采用卡扣加超声焊接的固定方式，内部预留了AC-DC转换模块的安装空间，出线位置做了SR防弯折结构，弯折半径不小于线缆直径的3倍，提升充电线的使用寿命。

建模过程中，表体的防水结构是重点考量部分，表镜与表壳的配合位置预留了0.5mm的防水胶圈安装槽，按键位置采用双层O型圈密封结构，保证日常洗手、出汗场景下的防水性能，后盖的传感器凸起部分做了0.8mm的突出量，既保证心率、血氧传感器与皮肤的贴合距离，又不会因为凸起过高导致佩戴异物感过强。表侧的功能按键突出表壳表面1.5mm，按键行程设定为0.8mm，按压力度控制在2.5N到3.5N之间，兼顾按压反馈与误触防护。

这类模型在实际应用中，一方面可以作为智能穿戴产品结构设计的参考基准，帮助结构工程师快速评估表体堆叠、表带适配、充电配件匹配的相关设计要点，另一方面也可以用于消费电子周边产品的开发参考，比如第三方表带、充电底座、保护壳的设计开发，直接提取模型的安装配合尺寸就能减少前期测绘的工作量。建模时所有配合面都按照实际生产的公差要求做了偏移处理，没有出现零对零的配合面，装配关系完全按照实际产品的组装顺序设定，从表芯固定、表镜压装、后盖密封到表带安装、充电配件配对的全流程装配逻辑都在模型中做了还原，没有出现结构干涉的问题。

另外在外观细节处理上，表圈的刻度标识采用凹刻填油的结构预留，深度0.15mm，不会因为日常摩擦导致标识磨损，表带的表面做了细微的晒纹处理结构，提升佩戴时的防滑性能，充电底座的指示灯位置做了导光件的安装槽，导光件采用磨砂PC材质的结构预留，保证指示灯光线柔和不刺眼。电源适配器的表面做了细咬花处理，避免日常使用时残留指纹划痕，插脚位置做了倒角处理，方便插拔时对准插座孔位。整个模型的所有结构都没有做过度简化，哪怕是表带内侧的导汗槽、充电底座的磁吸块安装位、适配器内部的筋位结构都做了完整还原，能直接用于结构评审、3D打印手板验证或者渲染展示使用。
