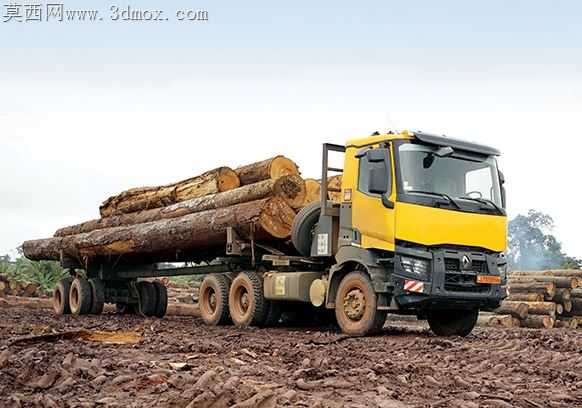

林区原木运输重型雷诺货运卡车

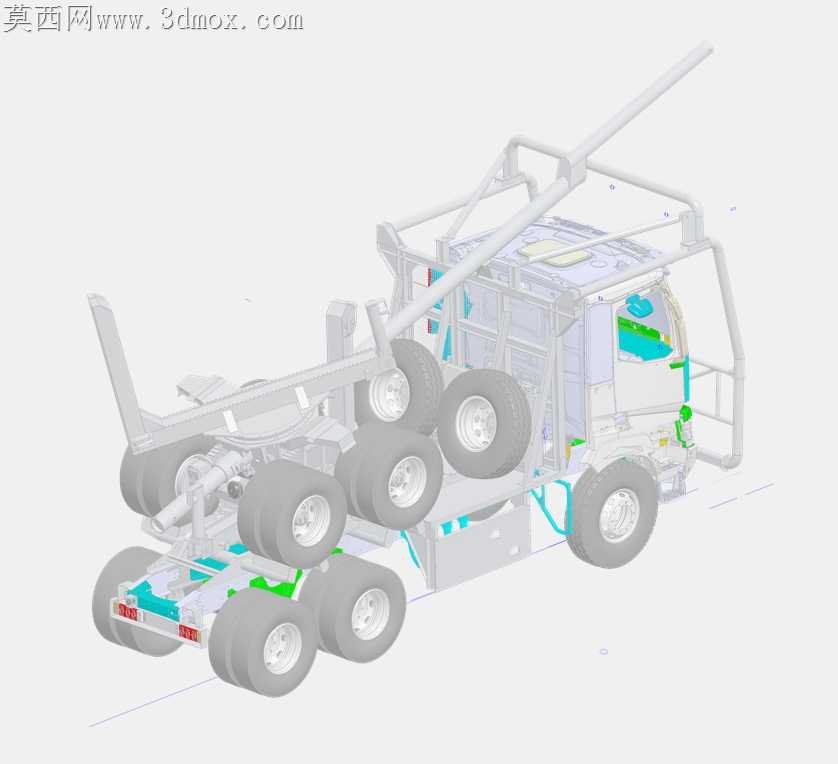

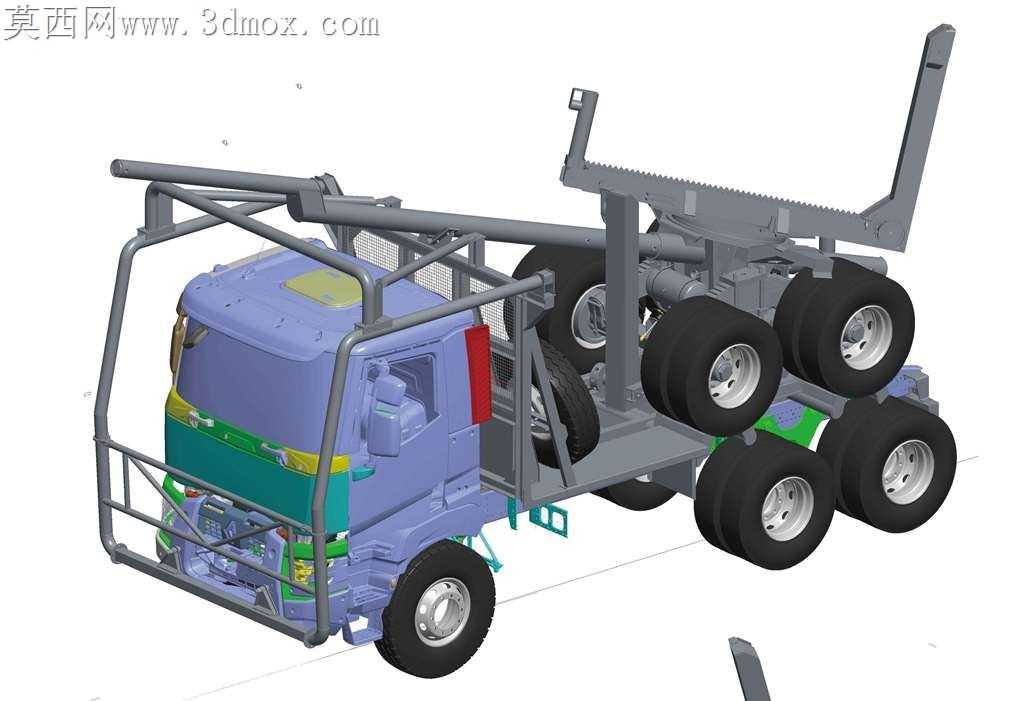

林区非铺装路面的原木运输工况，对车辆承载结构的抗扭冗余要求远高于常规公路货运，这款原木运输车型的三维结构设计，恰好把这类场景下的结构优化逻辑做了完整落地。非铺装路面的连续颠簸会让车架承受反复的交变扭转载荷，常规货运卡车的直通梁车架在这类场景下很容易在悬架连接点出现应力集中开裂，这款车型的车架在牵引座与挂车连接段做了局部变截面加厚，纵梁内侧贴合的加强筋没有采用满焊固定，而是间隔120mm布置段焊点位，给金属材料留出热胀冷缩的形变余量，避免长期重载颠簸下焊缝处出现应力撕裂。原木运输的载荷没有规整的固定形态，整根原木的重量分布会随着路面颠簸不断偏移，挂车的栏板结构没有采用常规货运的直立挡板，而是用可翻转的侧向立柱配合顶部的链式捆扎结构，立柱根部的铰接座预留了3mm的转动旷量，遇到原木挤压侧偏时能通过小幅转动卸除瞬时冲击力，不会出现立柱根部直接断裂的问题。车头部分的高位进气道没有紧贴驾驶室钣金布置，两者之间留出了25mm的通风间隙，林区作业时扬尘浓度极高，这个间隙能避免行驶中带起的泥尘长期堆积在进气道与钣金的夹缝处，减少钣金锈蚀的概率，同时进气道的固定支架采用了橡胶衬套缓冲，能过滤掉发动机传递过来的高频振动，避免进气道壳体长期受振出现开裂。底盘的轮边减速结构比常规公路卡车的传动比更大，对应的桥壳厚度做了2mm的加厚处理，满载原木爬林区陡坡时，轮边承受的扭矩会比平路行驶高出40%，加厚的桥壳能避免大扭矩输出下桥壳变形导致的油封渗漏。挡泥板的固定支架没有采用刚性硬连接，而是在连接点加入了橡胶减震块，林区路面飞溅的碎石、泥块撞击挡泥板时，减震块能吸收大部分冲击能量，不会出现支架振断、挡泥板脱落的情况。车头前部的保险杠做了分段式设计，林区作业难免会碰到路边的树干、土堆，分段结构在局部碰撞损坏时不需要更换整根保险杠，只需要替换受损的分段模块，能大幅降低后期运维的成本。挂车的承载横梁没有采用等间距布置，而是在原木经常接触的中部区域加密了横梁排布，横梁间距比两端缩小150mm，避免局部载荷过大导致横梁弯折，同时横梁与纵梁的连接角撑做了圆弧过渡，没有采用直角焊接结构，减少应力集中点的出现。
