大载重低平板半挂运输拖车结构

　　做重型设备转运的工程人都清楚，普通栏板半挂的货台高度根本塞不下履带吊、盾构机组件这类超高超重的大家伙，低床拖车也就是常说的低平板半挂，就是专门啃这类硬骨头的运输装备。这次做的150吨级低床结构，首先要卡的就是货台高度边界，常规干线公路的限高是4.5米，拉上3.2米高的大型工程设备，货台承载面的离地高度必须压在1.1米以内，所以整个承载大梁做了阶梯式弯折设计，鹅颈部分衔接牵引车鞍座的位置抬升，中间主承载段下沉，既避开了牵引车后轮的运动干涉，又把核心载货区的高度降到了合规范围内。

　　多轴排布是重载能力的核心，这个结构用了五轴线的车轴布置，单轴额定承载30吨，五轴均布之后整车载荷能均匀分散到每一组轮胎上，避免局部压强过大压坏路面，也能满足150吨总载重的轴荷法规要求。每根车轴都配套了液压悬挂结构，不是普通的钢板弹簧，走非铺装的工地便道时，每个轮组都能根据路面起伏自适应调整高度，哪怕是有单侧坑洼的路况，也能保证整个货台保持水平，不会让上面固定的重型设备出现倾斜侧滑的风险。

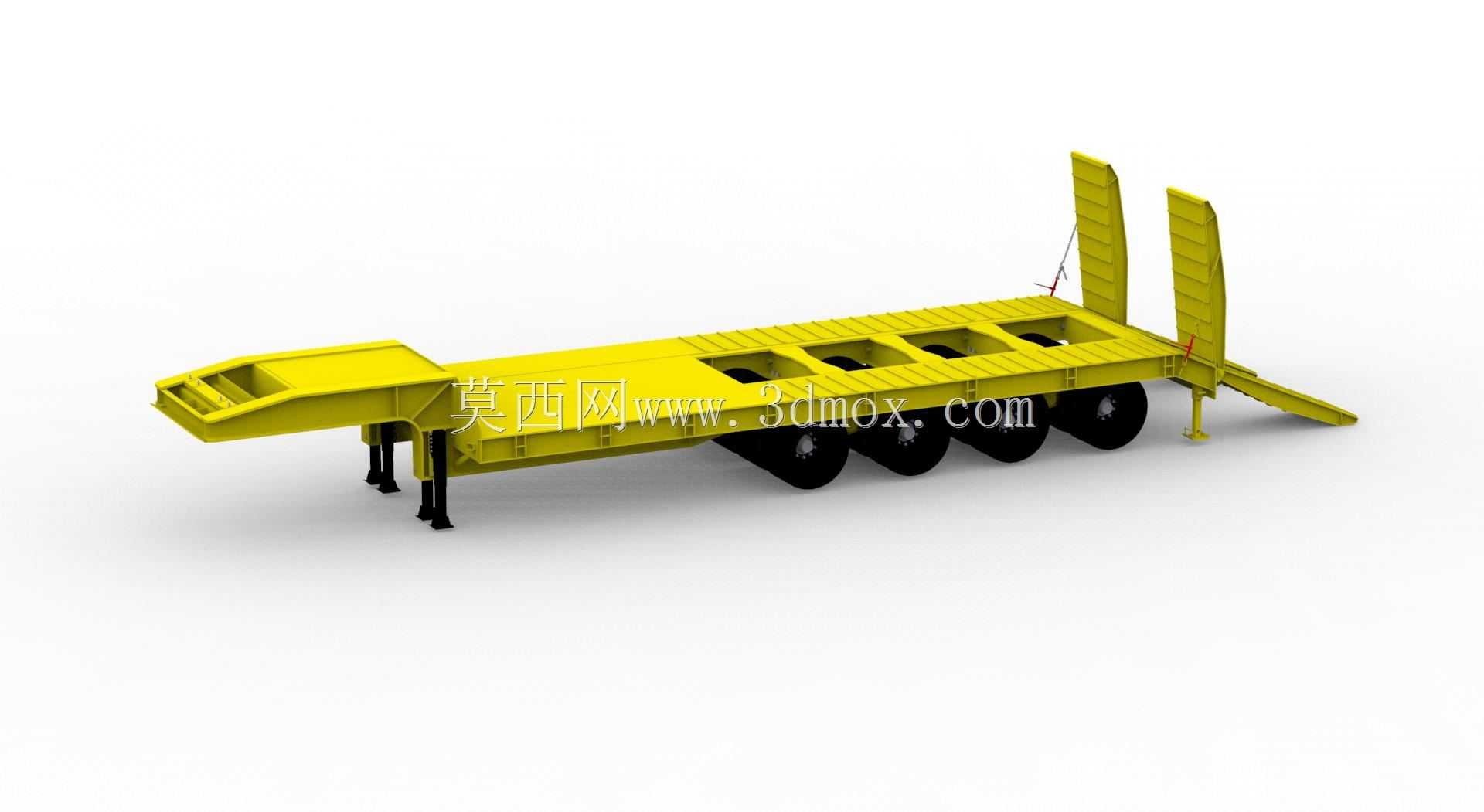

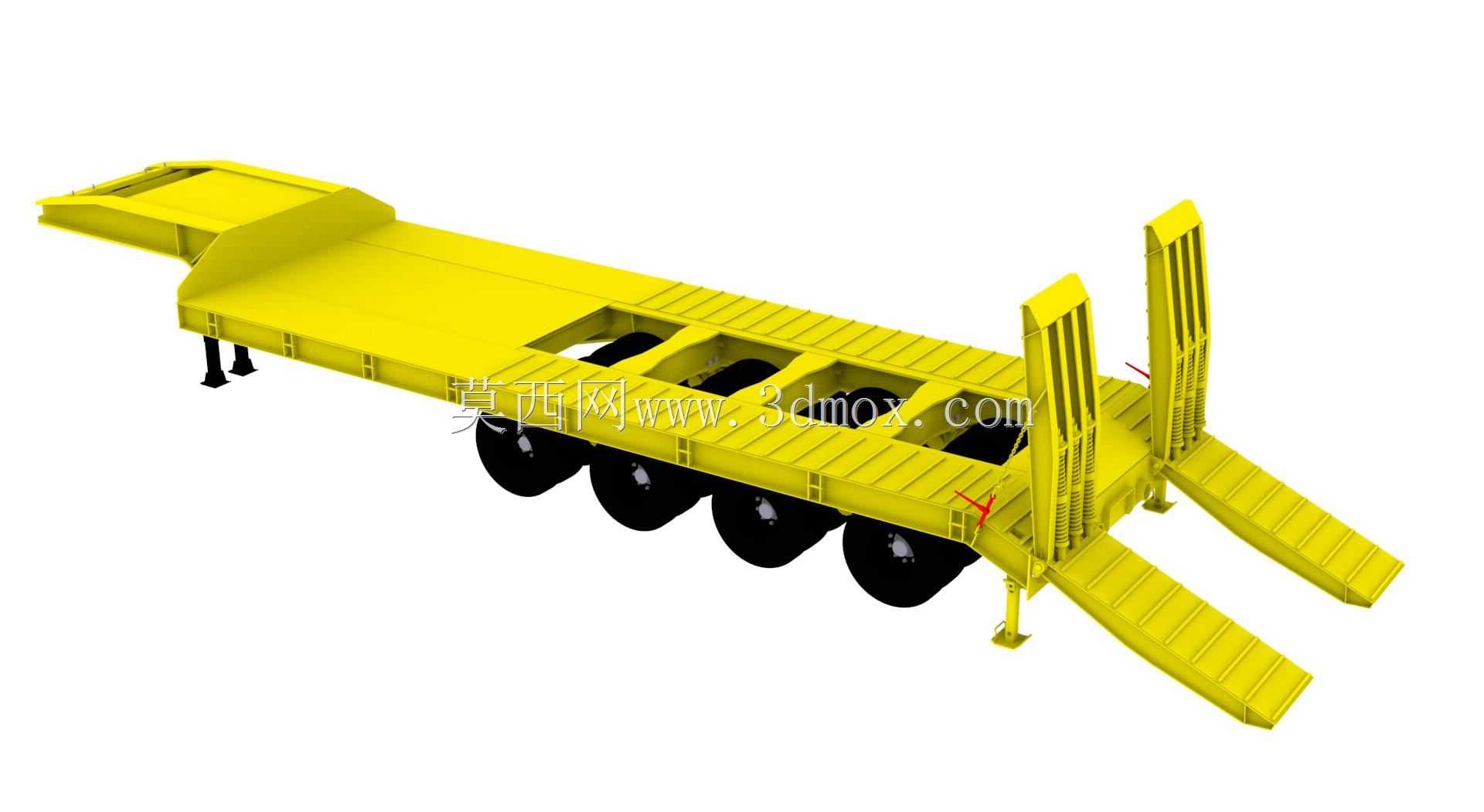

　　尾部的双爬梯结构是设计里的重点细节，爬梯做了可翻转折叠的液压驱动结构，不用的时候竖直贴在挂车尾部，不额外占用整车长度，装卸设备的时候通过液压油缸把爬梯放平，搭在地面和货台尾部之间，爬梯表面做了防滑的冲压筋条，履带式设备比如挖掘机、摊铺机开上去的时候不会打滑，爬梯的铰接点做了加强筋补强，能承受设备开上去时的集中冲击载荷，毕竟几十吨的设备爬坡时的动载荷比静载要大出30%以上，铰接位置的板厚比大梁腹板还要厚2毫米，还加了三角加强板分散应力。

　　货台的承载面不是整面钢板铺焊的，而是在对应轮组的位置开了减重方孔，这些开孔不是随便挖的，位置刚好避开了主纵梁和横向支撑梁的受力路径，既能降低整车自重，又能减少行驶过程中的风阻，还能方便工人在绑扎固定设备的时候穿钢丝绳、挂拉紧器。货台边缘每隔500毫米就焊了一个绑扎环，每个绑扎环的额定拉力是10吨，不管是拉大型变压器还是重型工程机械，都能找到合适的绑扎点，把设备牢牢固定在货台上，避免运输过程中出现位移。

　　支撑装置分前后两处，鹅颈位置的主支腿是液压联动支腿，挂车和牵引车脱开的时候，支腿伸出撑在地面，能承受挂车前部的载荷，尾部爬梯下方还有两个辅助支腿，装卸设备的时候把辅助支腿撑牢，避免爬梯受载的时候挂车尾部翘头。整个大梁的材质用的是高强度低合金结构钢，主纵梁是工字钢焊接结构，腹板高度根据受力位置变化，鹅颈和尾部爬梯铰接的位置腹板最高，中间承载段因为是下沉结构，腹板做了变截面处理，既保证强度又控制自重。

　　实际应用里，这类低床拖车主要跑两种场景，一种是长途干线运输大型不可拆解的工业设备，比如风电塔筒的分段、大型变压器、盾构机的刀盘组件，这些设备要么重量大要么尺寸超宽超高，只有低平板的货台高度能满足限高要求；另一种是工地场内转场，拉履带吊、挖掘机、压路机这类工程设备，不用拆解设备就能直接开上货台，转场效率比用普通货车高很多。设计的时候特意把整车的转弯半径做了优化，第一轴和最后一轴都带随动转向功能，在狭窄的工地便道上转弯的时候，轮胎不会出现过度侧磨，也能一把通过半径更小的弯道，不用反复倒车调整。

　　还有个容易被忽略的细节，货台的前端鹅颈位置做了斜坡过渡，不是直角台阶，运输长度较长的设备比如长轴类的工业构件时，构件的前端可以搭在斜坡上，不会因为直角台阶硌坏设备底部，也能让载荷分布更均匀。爬梯的宽度做了1.2米的单梯宽度，两个爬梯之间的间距可以根据不同设备的轮距微调，不管是轮式装载机还是履带式挖掘机，都能顺利通过爬梯开到货台上。整个结构的所有焊接位置都做了应力释放处理，避免重载行驶过程中焊缝开裂，所有的铰接销轴都做了表面淬火处理，耐磨性能比普通销轴高两倍以上，减少后期使用的维护频率。
