梅赛德斯底盘马来西亚型原木运输拖车

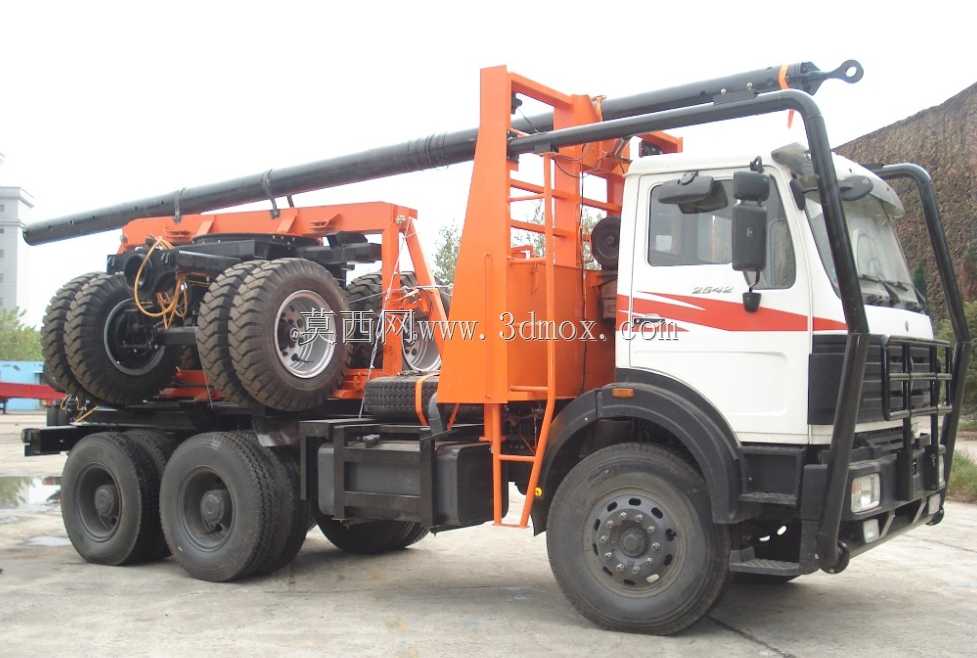

　　这款基于梅赛德斯重卡底盘改装的原木运输拖车，是针对东南亚热带雨林林区作业场景开发的专用运输装备，适配马来西亚当地林业采伐作业的复杂路况与装载需求，主要承担从林区采伐点到木材集散堆场的长材原木转运任务，区别于普通公路货运车辆，整车结构围绕大尺寸长原木的装载、固定、林区复杂路况通行做了针对性设计。从结构布局来看，驾驶室后方加装了高位原木挡架与随车吊臂集成结构，挡架采用厚壁矩形钢管焊接成型，高度超过驾驶室顶部，可对向前延伸的原木端头形成有效阻挡，避免急刹或颠簸工况下原木前窜冲击驾驶室，挡架侧面设置了爬梯结构，方便作业人员攀爬整理装载的木材；随车吊臂为折叠式液压结构，非作业状态下沿挡架顶部横向收纳，作业时可展开完成原木的自装自卸，

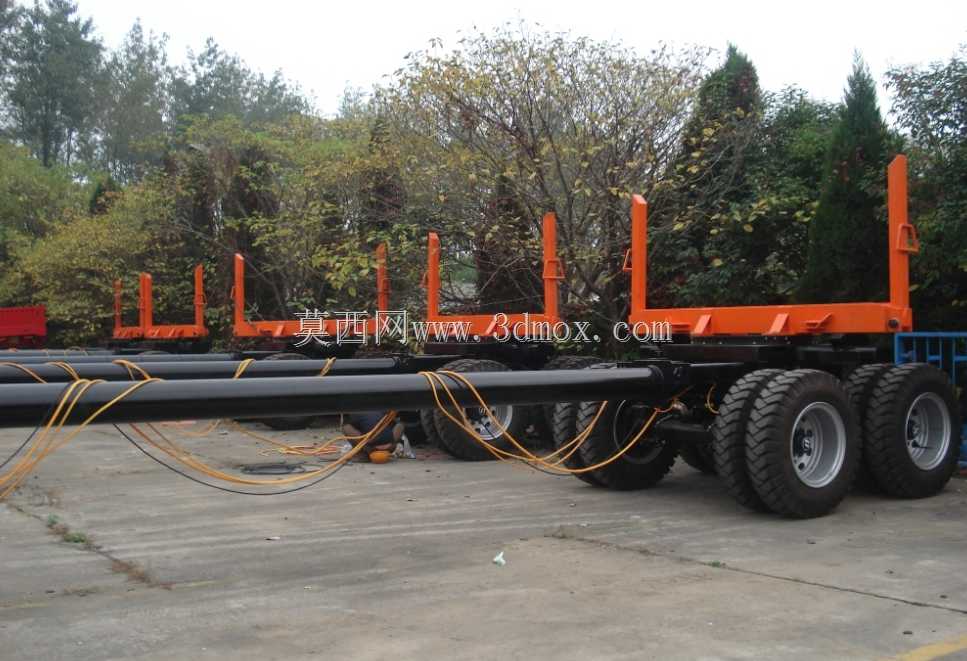

　　无需额外配备吊装设备，适配林区无固定装卸设备的作业环境。底盘部分采用6x4驱动构型，后桥配备双胎组，搭配大花纹越野轮胎，可应对林区非铺装路面的泥泞、坑洼工况，轮毂位置集成了独立水冷管路系统，也就是设计说明中提到的冷却轮毂水系统，这套系统通过车载水箱引出管路对准制动鼓与轮毂位置，在长距离下坡、连续制动工况下可喷淋冷却水降低轮毂与制动系统温度，避免热带林区高温环境下长下坡制动热衰减引发的安全隐患，管路沿车架纵梁内侧排布，固定卡扣采用防震橡胶衬套，减少林区颠簸路面的管路磨损与松动。车架后部为原木承载平台，没有设置常规货运的栏板结构，而是采用多组可调节的侧向立柱与捆扎固定点，立柱间距可根据装载原木的直径、长度灵活调整，

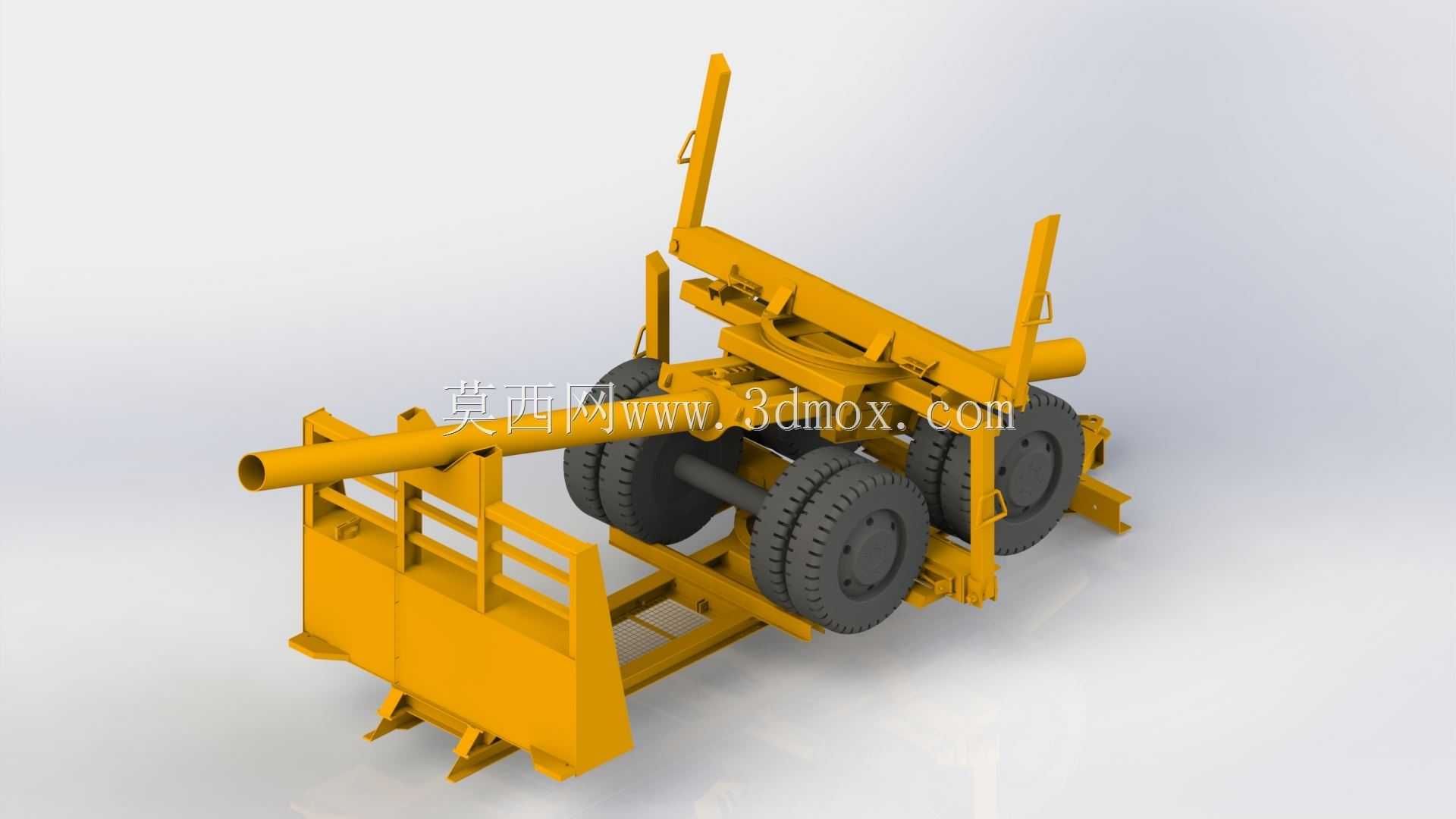

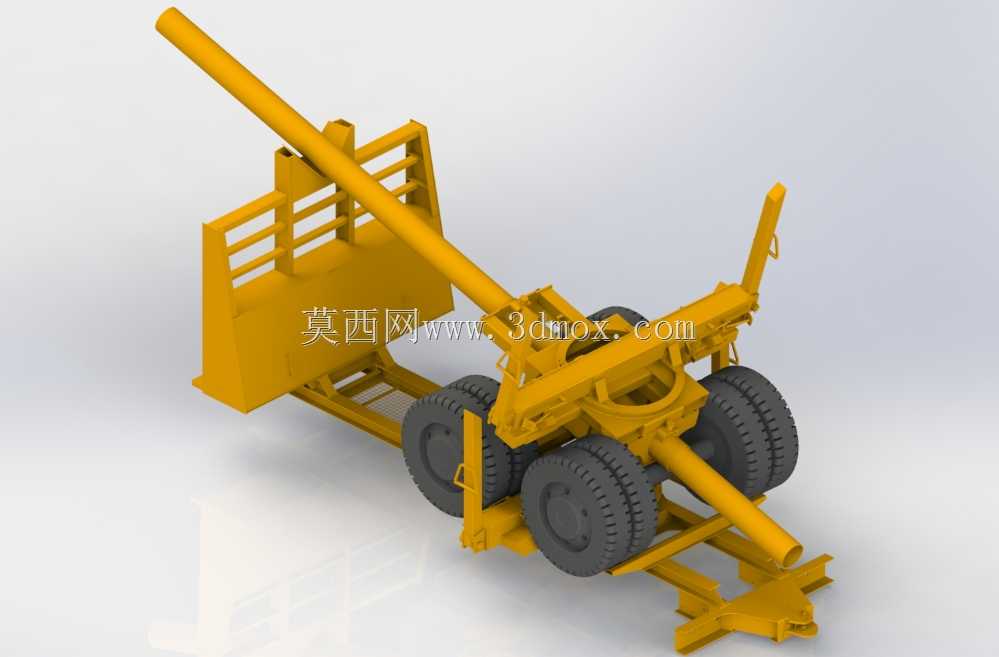

　　配合高强度尼龙捆扎带或铁链完成原木固定，平台表面铺设了防滑花纹钢板，避免原木在运输过程中出现横向滑移；车架尾部设置了低位爬梯与蹬车踏板，方便作业人员上下平台整理木材，尾灯与示廓灯采用了防护网包裹设计，避免林区行驶时被飞溅的树枝、碎石打坏。从建模的设计思路来看，这款模型还原了实车的改装逻辑，所有加装结构的安装点都对应底盘原有的预留孔位，没有出现与底盘原有部件干涉的问题，比如液压吊臂的安装基座直接固定在驾驶室后方的车架加强段，这个位置原本就是重卡底盘预留的上装安装区域，可承受吊臂作业时的倾覆力矩；冷却水管路的走向避开了底盘的排气系统、传动轴等高温或运动部件，管路与运动部件的间隙预留了足够的颠簸跳动量，

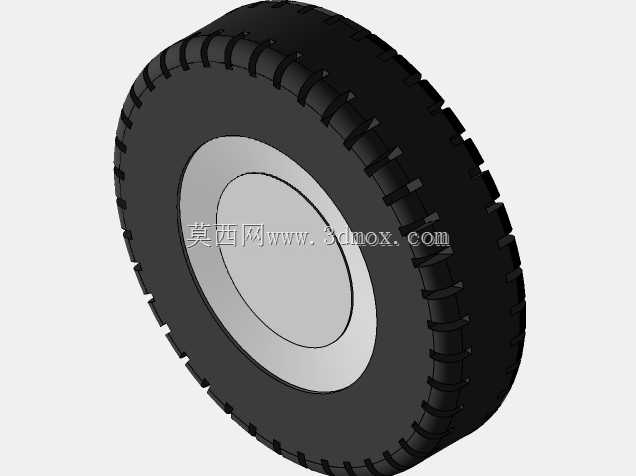

　　避免行驶过程中出现管路被运动部件磨破的问题。外形尺寸方面，这款车型的整车长度适配马来西亚当地林区道路的转弯半径限制，轴距设置兼顾了长原木的承载需求与林区道路的通过性，整车宽度符合公路运输的限宽要求，高位挡架的高度在满足原木阻挡需求的同时，避开了林区常见的低空树枝剐蹭高度；安装边界上，所有上装部件的外伸量都没有超出底盘的宽度范围，后视镜、补盲镜等视野部件没有被上装结构遮挡，保证驾驶员在林区狭窄道路行驶时的视野覆盖，吊臂收纳状态下的旋转半径没有超出驾驶室前部与车架两侧的安全范围，避免行驶过程中吊臂误旋转引发的碰撞风险。在实际作业中，这类车型通常会搭配林区的采伐机械联合作业，单车可装载单根大径级长原木或多根中小径级原木，自带的液压吊臂可在采伐点直接将砍伐后的原木吊装到承载平台，到达堆场后也可自行完成卸货，大幅降低了林区作业对额外装卸设备的依赖，轮毂水冷系统的加入则解决了热带林区山地道路长下坡的制动安全问题，相比普通货运卡车更适配林业运输的特殊工况。建模过程中对底盘的钢板弹簧悬架、车桥结构、轮胎花纹都做了细节还原，上装的焊接结构、液压管路走向、爬梯的踏步间距都参考了实车的工程参数，可作为林业专用车改装设计、专用车结构教学的参考模型，也可用于林区运输场景的仿真演示、作业流程模拟等用途。
