45吨级低床运输半挂车结构设计

　　在大件工程设备转运场景里，低床拖车的通过性与装载适配性一直是选型核心指标，这款45吨级低床半挂车的结构设计，完全围绕工程现场的复杂工况展开。日常作业中，这类低床拖车主要承担挖掘机、装载机、小型压路机等工程机械设备的转场运输，也可用于重型工业构件、预制钢结构件的中短途公路转运，相比普通平板挂车，其货台高度更低，能有效降低装载后的整体重心，在高速行驶、弯道通过时大幅提升侧倾稳定性，同时也能满足部分限高路段的通行要求。

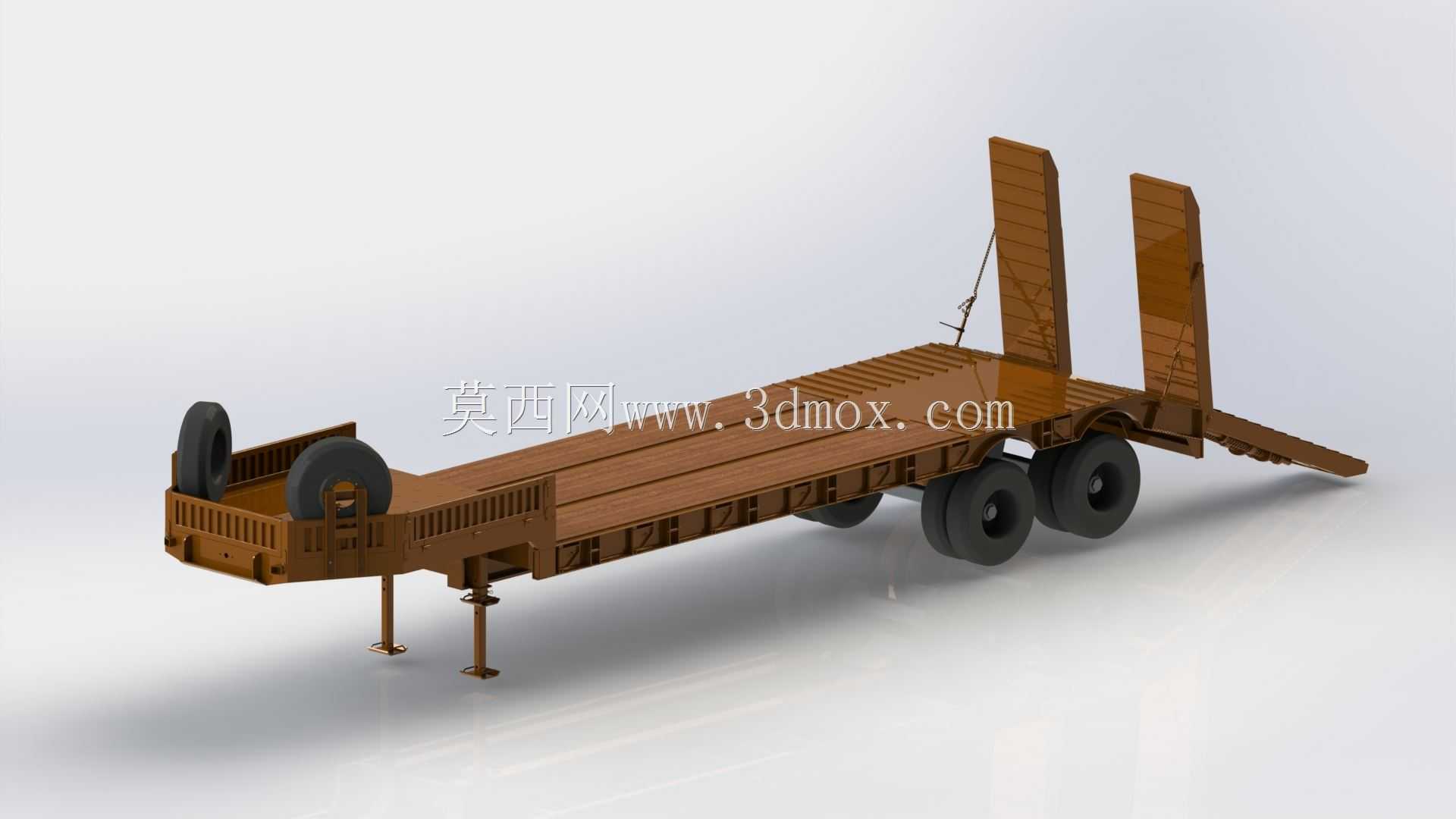

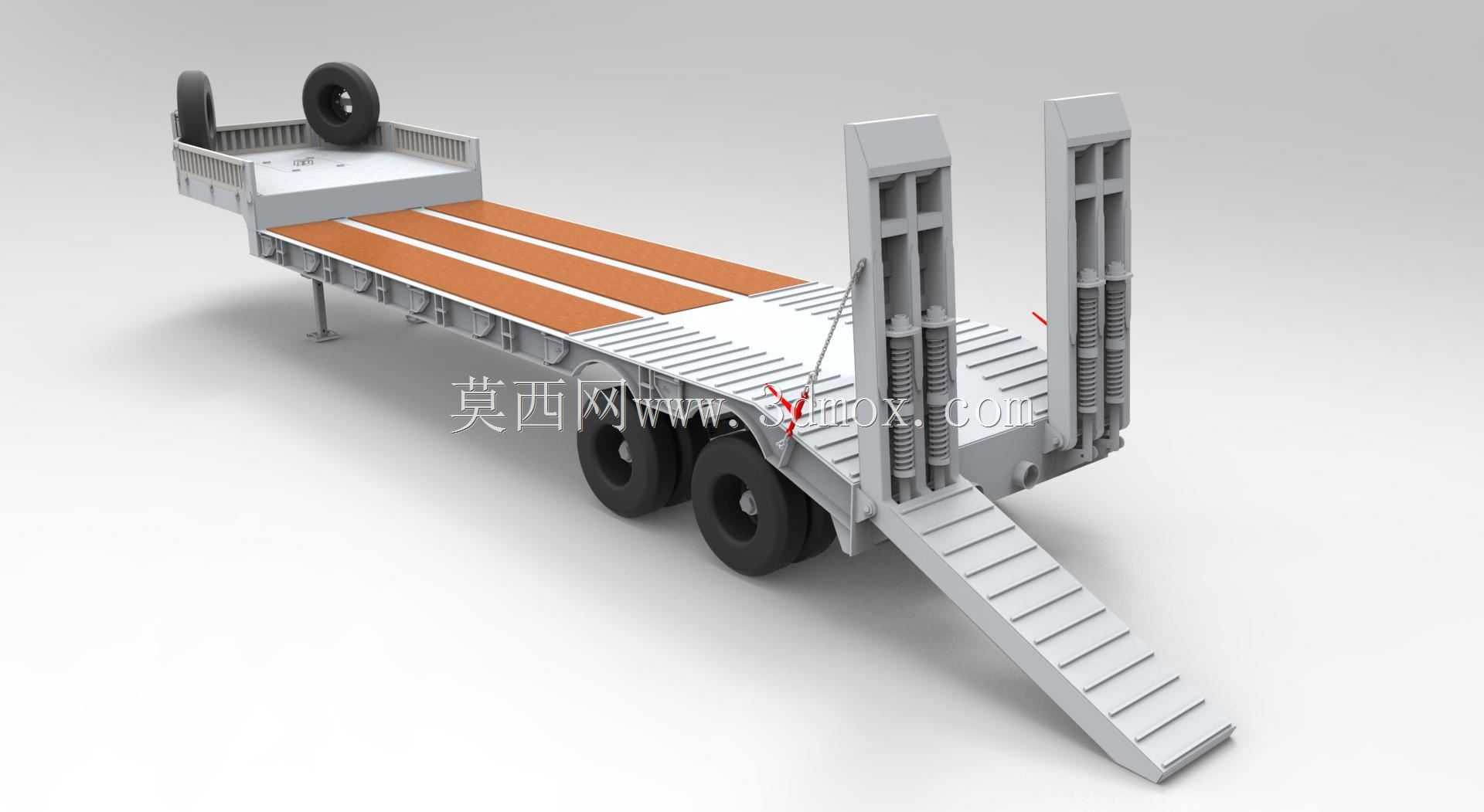

　　从功能结构来看，车尾配置的双段式折叠爬梯是核心装载辅助结构，爬梯采用高强度型钢焊接框架，表面设置防滑齿纹结构，待运设备可直接通过爬梯自行行驶到货台平面，无需额外借助起重设备，在无吊装条件的野外工地、偏远施工点位，这一结构能大幅降低装载作业的门槛，爬梯收起后通过锁止机构与车架尾部固定，行驶过程中不会出现晃动松脱问题。车架前端设置的双联动液压支腿，在挂车与牵引车脱离时可提供稳定支撑，支腿的行程覆盖常规场地的地面高差，即使在不平整的临时停放场地，也能通过调整支腿伸出长度保证货台处于水平状态，避免装载时设备重心偏移引发的侧翻风险。

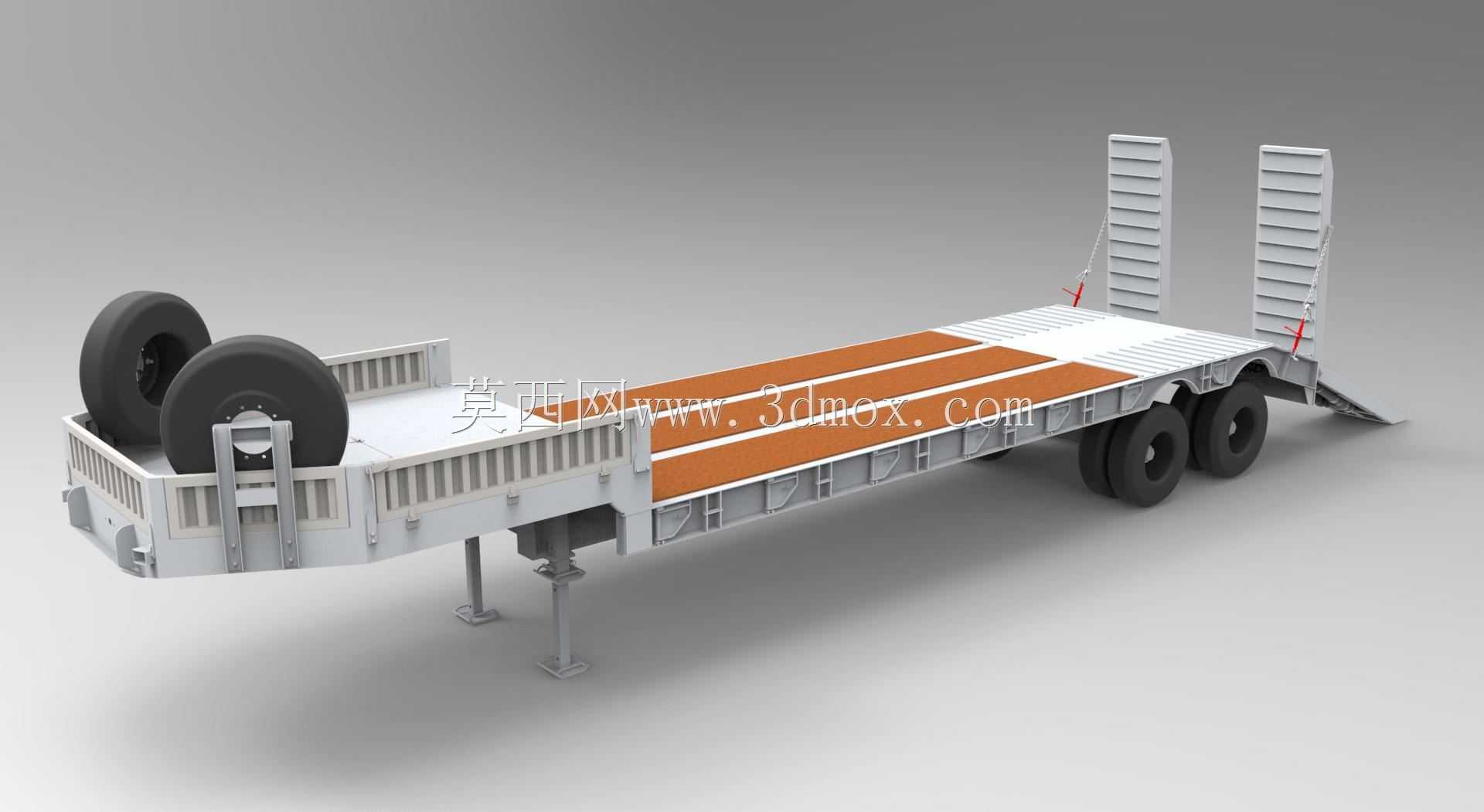

　　货台主体采用纵梁贯通式焊接结构，纵梁选用变截面高强度钢板拼焊，中部承载区域的纵梁高度做了加高处理，对应集中载荷的承载需求，货台面板采用花纹钢板铺设，既能增加与设备履带、轮胎的摩擦力，也能抵抗装载过程中履带块的刮擦磨损。车架两侧设置有嵌入式的绑缚挂点，沿货台长度方向等距分布，装载完成后可通过绑带、钢丝绳将设备与车架可靠固定，避免运输过程中设备移位。车架前端的鹅颈部位预留了备胎挂载位，可固定两个备用轮胎，长距离转场时若出现轮胎爆胎故障，可现场直接更换，无需等待救援车辆，提升长途运输的自持能力。

　　行走机构采用多轴重载轮胎配置，每侧布置双胎结构，轮胎选用大承载能力的重载货运轮胎，单胎额定载荷匹配整车45吨的总承载要求，车桥采用刚性悬挂结构，可适应非铺装路面的颠簸冲击，在工地临时便道行驶时能有效分散路面冲击载荷，避免车架局部应力集中。设计过程中，爬梯的翻转角度经过反复校核，保证爬梯放下后与地面的夹角不超过15度，满足履带式工程设备的爬坡角度上限，避免设备上下爬梯时出现托底、动力不足的问题；支腿的安装位置经过载荷计算，保证在半载、满载状态下支腿受力都在材料许用应力范围内，不会出现支腿压溃、车架变形的问题。

　　安装边界方面，这款半挂车的牵引销尺寸匹配常规重型牵引车的鞍座规格，与牵引车对接时的高度符合公路货运车辆的通用标准，无需对牵引车做额外改装即可直接投入使用；整车的宽度、长度尺寸符合道路车辆外廓尺寸的规范要求，可正常办理道路运输资质，爬梯完全收起后不会超出车辆外廓边界，行驶过程中不会对周边车辆、道路设施造成剐蹭。货台的有效承载平面长度覆盖主流20吨级挖掘机的整机尺寸，设备开上货台后，重心位置刚好落在车桥的承载中心区域，运输过程中轴荷分配均匀，不会出现某一轴载荷超限的问题。车架两侧的边梁位置预留了侧防护、后防护的安装孔位，可直接加装标准防护装置，满足车辆年检的规范要求，同时也能在行驶过程中避免非机动车、行人卷入车底。

　　从建模细节来看，整个车架的焊接位置都做了焊缝示意，爬梯的铰接轴、锁止销都做了独立的零件建模，支腿的伸缩结构、内部丝杆传动结构也做了完整还原，轮胎的花纹、轮毂的螺栓连接细节都有体现，可直接用于结构受力仿真、装配工艺模拟，也可作为同类低床拖车改型设计的基础参考模型，针对不同承载吨位、不同货台长度的需求，可通过调整纵梁截面厚度、增减车桥数量快速衍生出适配不同场景的变型产品。
