带侧板扭锁结构栏板式货运半挂车

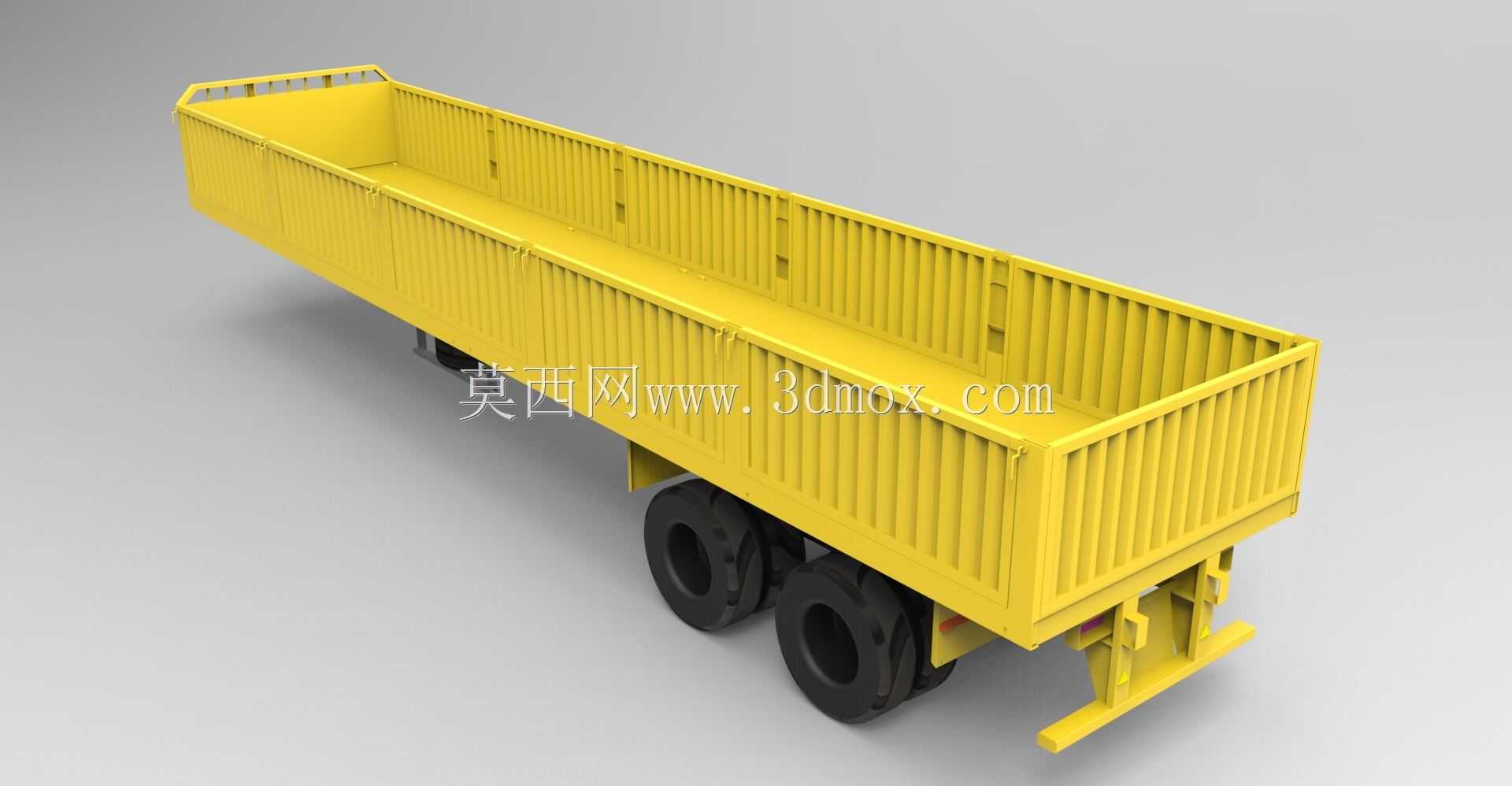

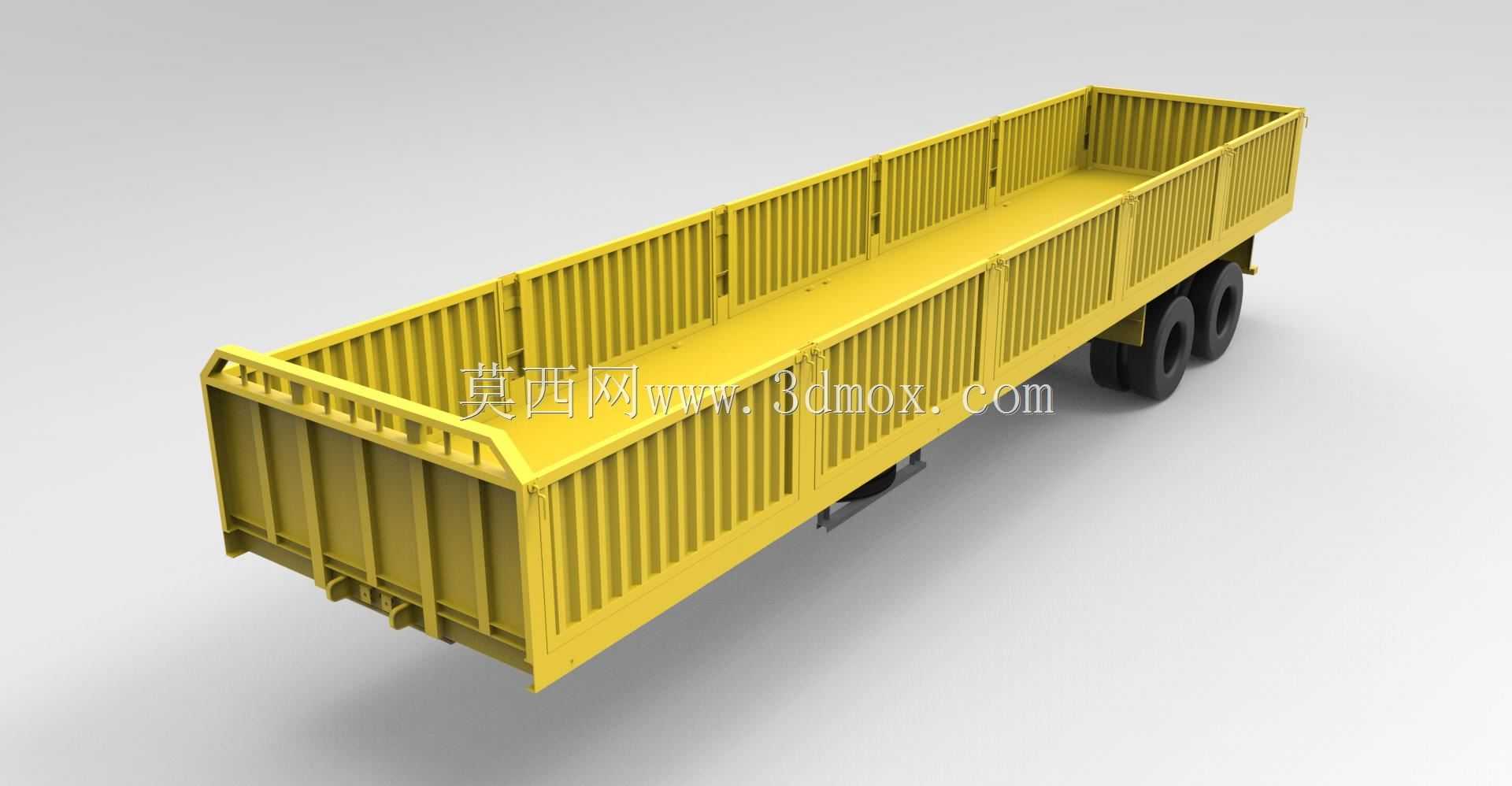

　　这款带侧板与扭锁结构的半挂车，主要面向公路干线散杂货物运输场景，在建材转运、农副散货配送、普货零担运输领域都有广泛应用，区别于平板半挂无围挡的结构，加高的栏板侧板能够有效避免运输过程中散装货物掉落、移位的问题，适配没有独立包装的散堆装货物、成件捆扎货物的运输需求，不需要额外加装篷布围挡就能完成常规工况下的载货防护。从结构设计逻辑来看，货厢主框架采用高强度矩形管焊接成型，侧板采用竖筋加强的波纹板结构，既能够降低侧板整体自重，又能提升侧板的抗侧向挤压能力，避免装载货物时侧板受挤压出现外胀变形的问题。货厢底板采用花纹钢板铺设，表面的防滑纹路能够增大货物与底板的摩擦力，减少运输起步、制动过程中货物的滑移量。

　　扭锁结构布置在货厢底板的预设安装点位，能够适配标准集装箱的固定需求，在不需要运输散货时，可以通过扭锁快速固定标准集装箱，实现一车多用的功能，切换运输场景时不需要额外改装货厢结构，只需要操作扭锁的锁止手柄就能完成集装箱的锁紧与释放，大幅提升车辆的场景适配能力。在安装边界设计上，半挂车的牵引销位置符合通用货运半挂的匹配标准，能够适配市面上主流的牵引车头连接尺寸，不需要对牵引座进行改装就能完成挂接。行走机构采用双后桥布置，板簧悬架的安装点位预留了足够的缓冲行程，能够适配不同等级公路的颠簸路况，减少行驶过程中货厢受到的冲击载荷。侧板与货厢主框架的连接采用可拆卸合页结构，当需要运输超大尺寸整件货物时，可以快速拆除侧板，拓展货厢的装载边界，

　　满足异形大件货物的装载需求。侧板的锁止结构采用多点式偏心锁扣，关闭侧板时只需要扳动锁扣手柄就能完成侧板与底板、端板的锁紧，锁止后侧板与框架之间无明显间隙，能够避免细小颗粒状货物从缝隙漏出。端板位置设置了加强斜撑，能够承受货物运输过程中向前的冲击载荷，避免紧急制动时货物冲击端板造成结构变形。货厢的整体宽度符合公路货运车辆的外廓尺寸限值，上路行驶不需要办理超限运输许可，栏板高度设置在常规散货运输的常用高度区间，既能够保证足够的装载容积，又不会因为栏板过高导致装卸货操作不便。从建模细节来看，所有的焊接位置都预留了合理的焊道间隙，符合实际焊接工艺的要求，各个转动部件比如合页、扭锁、锁扣都保留了合理的装配间隙，不会出现运动干涉的问题，

　　牵引板位置的加强筋布置完全符合实际半挂车的受力需求，能够分散牵引过程中产生的集中应力，避免牵引部位出现开裂问题。侧板的竖筋间距经过受力优化，在满载堆装货物的工况下，侧板的变形量控制在允许范围内，不会因为长期使用出现永久性变形。底板下方的横梁采用等间距布置，横梁的截面尺寸根据载荷分布进行匹配，货厢中部载荷集中区域的横梁截面更大，进一步提升底板的承载能力，避免长期满载出现底板下凹变形的问题。后保险杠的安装位置符合安全规范要求，预留了足够的后下部防护空间，能够在发生追尾事故时起到有效的防护作用，侧防护栏的安装点位也在模型中做了预留，方便后续加装防护结构。
