80吨级可伸缩低平板运输半挂车结构

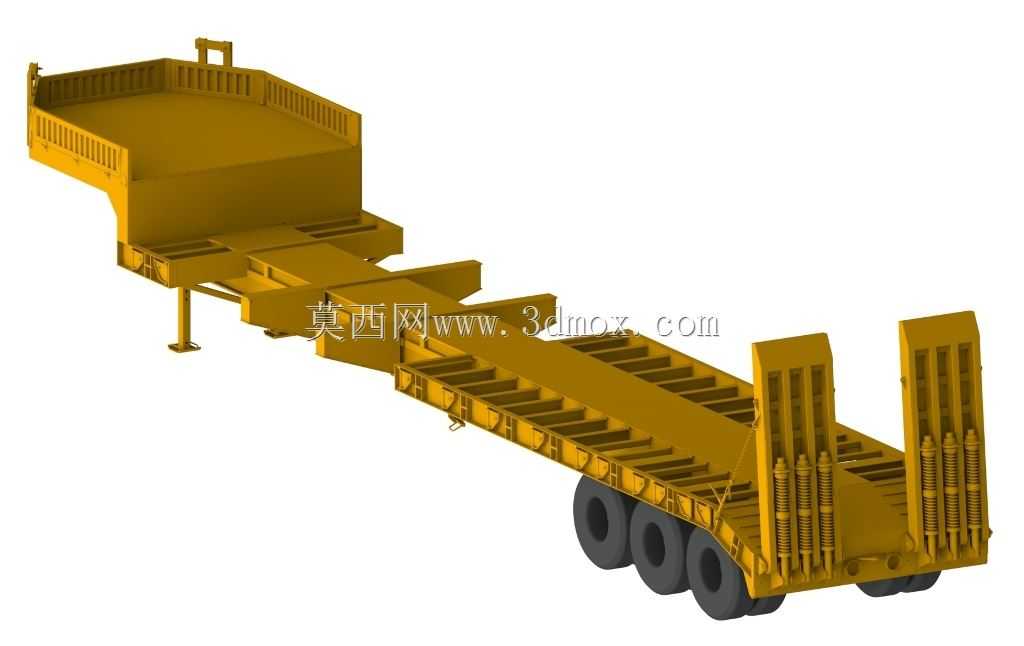

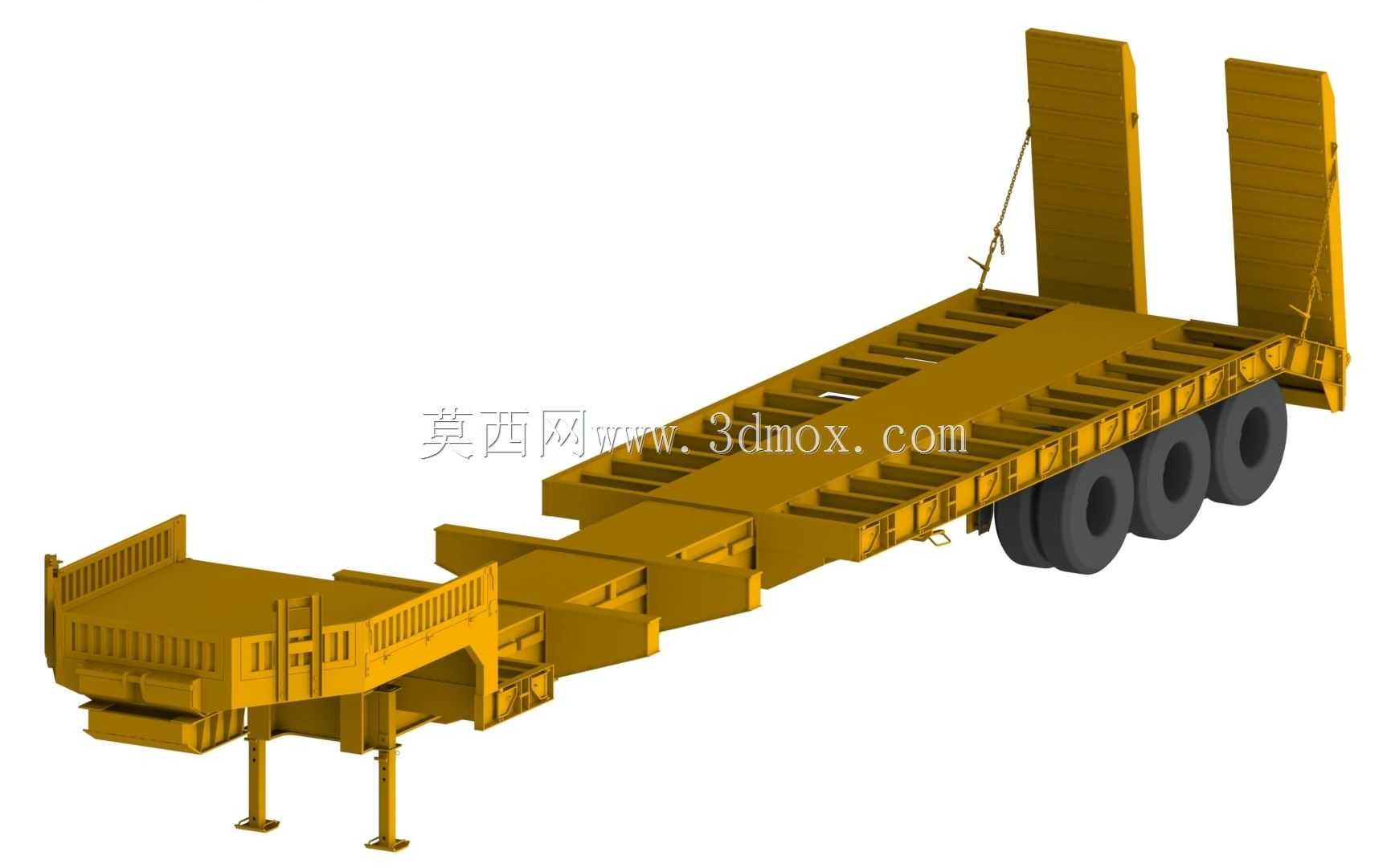

　　在大件物流运输、工程重型设备转场作业场景中，常规固定长度低平板半挂车往往难以适配超长尺寸重型设备的装载需求，可伸缩低床半挂车正是为解决这类运输痛点设计的专用载具，这款80吨承载级别的可伸缩低床，最大伸展长度可达19m，能够覆盖绝大多数工程机械设备、超长钢结构构件的公路运输装载需求。从结构设计逻辑来看，该低床采用鹅颈式前端结构，前端鹅颈区域设置有防护栏与牵引连接基座，能够与牵引车鞍座实现可靠对接，鹅颈下方设置有可伸缩的支撑支腿，在挂车与牵引车分离时可提供稳定支撑，避免挂车前倾倾覆。承载平台采用分段式伸缩结构，基础段为固定焊接框架结构，伸缩段嵌套在基础段的主梁内腔，通过定位锁销实现不同伸展长度下的位置固定，主梁采用高强度钢焊接箱型结构，

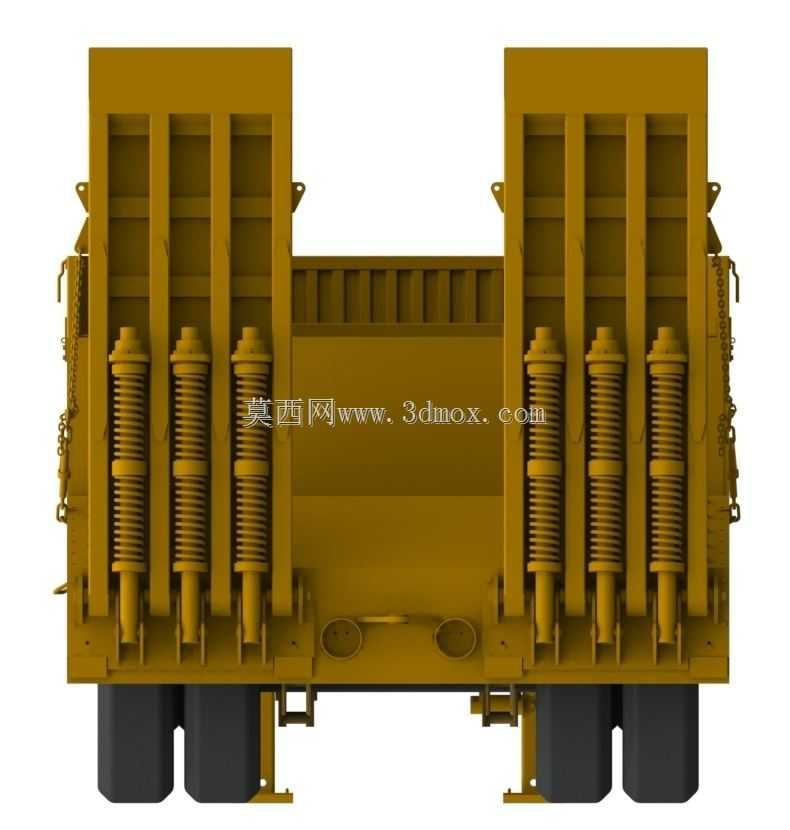

　　能够在满载80吨的工况下保证整体刚度，避免长期重载下出现主梁下挠变形的问题。尾部设置有可翻转的爬梯结构，爬梯采用弹簧助力复位设计，在装载履带式工程设备、轮式重型机械时，爬梯可放倒搭在地面形成过渡坡道，设备可直接沿爬梯行驶至承载平台上，无需额外借助吊装设备即可完成自装卸作业，大幅降低大件设备装卸的场地要求与作业成本。承载平台的台面设置有密集的防滑凸起与捆绑固定点，装载设备后可通过绑带、钢丝绳将设备与平台可靠固定，避免运输过程中设备出现滑移偏移。行走系统采用多轴重载轮胎配置，三轴并排的轮胎组能够将满载时的轴荷均匀分散到路面，满足公路运输的轴荷限值要求，避免对路面造成过度损坏，同时多轴配置也提升了重载状态下的行驶稳定性，在弯道、

　　坡道行驶时能够保持更好的行驶姿态。在设计建模过程中，需要重点考量伸缩段的配合间隙，既要保证伸缩动作顺畅无卡滞，也要避免间隙过大导致伸缩段在重载下出现晃动，影响行驶安全；同时需要对不同伸展长度下的整车重心位置进行校核，当伸缩段完全伸展装载超长设备时，要保证重心位置处于车轴承载的合理区间内，避免出现轴荷分配不均导致的转向失控、轮胎过载爆胎等问题。安装边界方面，该挂车在收缩状态下长度更短，能够满足常规厂区、物流园的转弯半径要求，伸展后可适配最长19m的货物装载，爬梯翻转后的角度经过优化，能够适配大多数履带设备的接近角，避免设备上下爬梯时出现底盘剐蹭。鹅颈区域的高度经过匹配设计，与主流牵引车对接后能够保证整车高度符合道路通行限高要求，

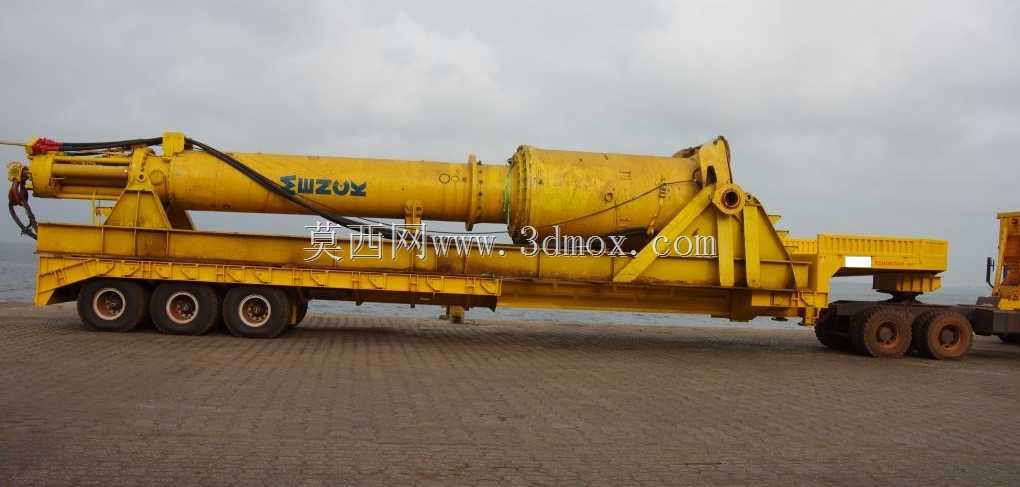

　　同时预留足够的转向间隙，避免牵引车转向时与鹅颈部位发生干涉。平台两侧的边梁设置有嵌入式的绑带挂钩，不会超出平台整体宽度，满足道路运输的外廓尺寸要求，支腿的支撑高度可调节，能够适配不同高度的牵引车鞍座，也可在不平整的场地停放时调整支腿高度保证挂车平台处于水平状态。这类可伸缩低床半挂车主要应用于风电设备构件、大型工程机械、重型钢结构、大型工业罐体等超限大件设备的中长途公路运输，相比固定长度低平板，其伸缩结构能够灵活调整装载长度，无需针对不同长度货物更换挂车，大幅提升了车辆的适配性与运营效率，在建模过程中对伸缩导轨的配合公差、锁销机构的定位精度、爬梯的翻转限位结构都做了细节还原，能够为专用车设计人员、大件运输方案编制人员提供直观的结构参考，也可用于运输作业前的装载模拟校核，验证不同尺寸货物在平台上的固定位置与重心分布是否合理。
