带转向架悬架的货运平板半挂车结构

　　在公路干线大宗货物运输场景中，平板半挂车是承担长距离、大吨位散杂与规整货物转运的核心载具，这类车型的结构合理性直接决定运输过程的行驶稳定性、货物适配性与运维成本。这款带转向架悬架的平板半挂车，在结构设计上优先适配多轴重载运输的转向需求，区别于常规刚性连接的半挂行走结构，转向架的引入能够在车辆通过弯道、起伏路面时，让轮组随路面轨迹自适应调整角度，大幅降低轮胎偏磨概率，同时分散车架承载的集中应力，避免长期重载下车架焊缝出现疲劳开裂。

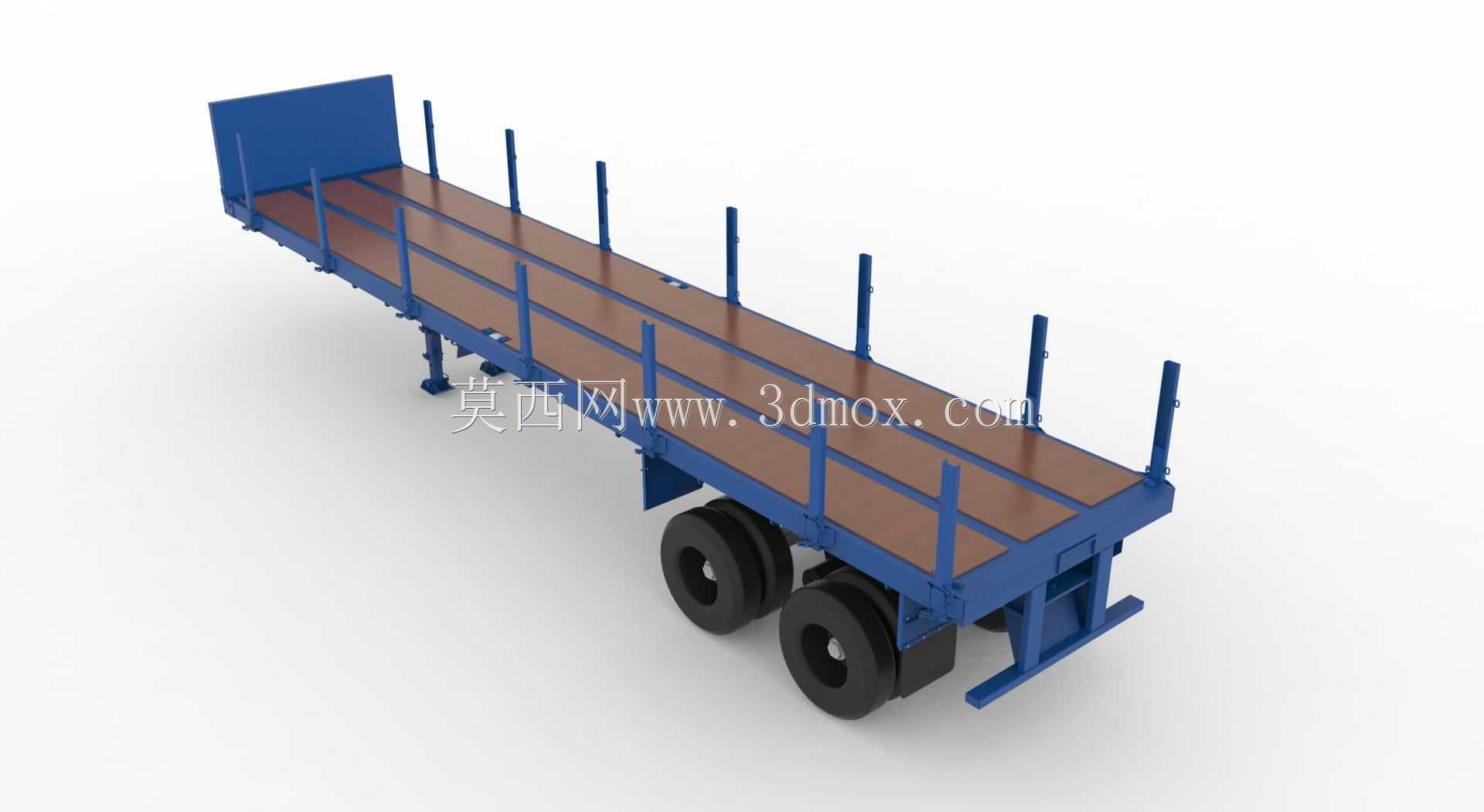

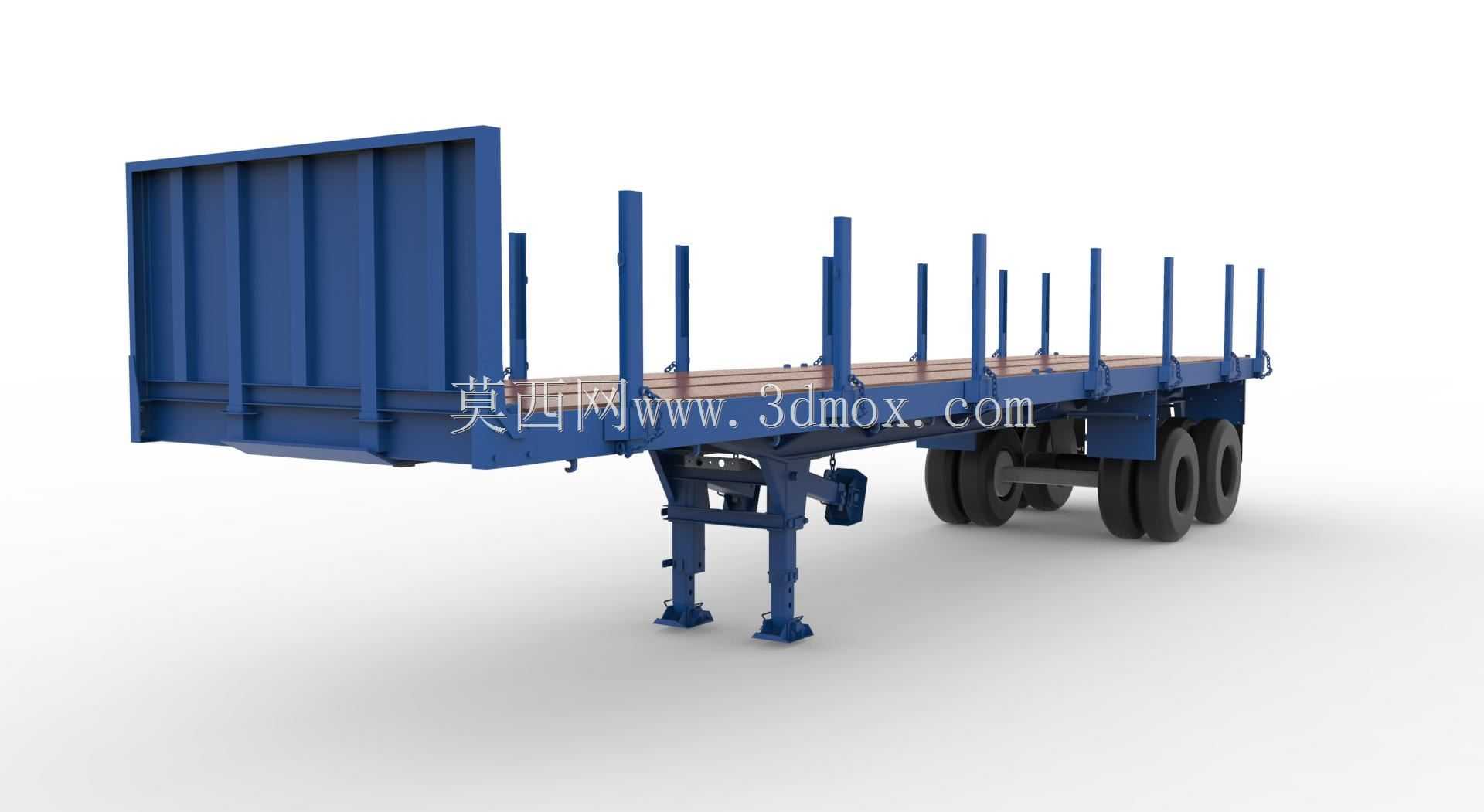

　　从实际用途来看，该车型主要适配钢材、型材、大型预制构件、集装箱散件等规整大件的中长途运输，平板承载面无凸起厢体结构，能够灵活适配不同长宽尺寸的货物固定需求，沿承载面两侧等距布置的立式插桩，可根据货物的堆高、宽度需求灵活拆装，既能够阻挡货物侧向滑移，也不会对超宽货物的装载形成硬性限制。前端设置的立式挡货结构，能够在车辆急制动时抵消货物的前冲惯性，避免货物直接冲击牵引销连接区域，保护主挂连接结构的安全。

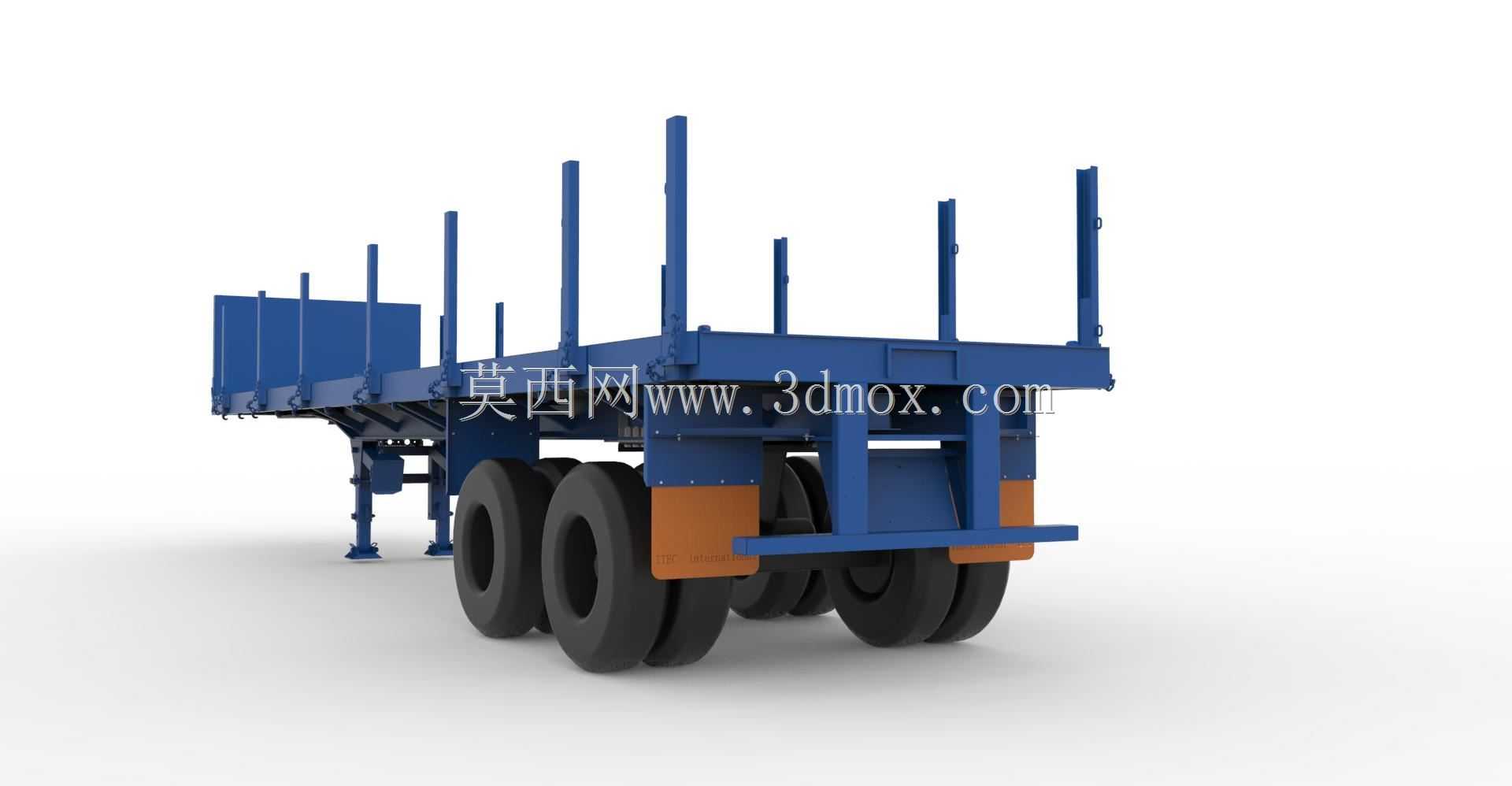

　　设计过程中，承载平台采用了纵梁贯通+横梁等距排布的框架式结构，纵梁选用变截面工字钢结构，在牵引销区域、悬架安装区域做了局部加厚补强，兼顾整体轻量化与重载承载能力，承载面铺设的防滑铺装层，能够增大货物与台面的摩擦力，减少运输过程中货物移位的风险。转向架悬架部分采用了双轴排布结构，每个轮组配套独立的弹性减震元件，能够在路面不平整时过滤大部分颠簸震动，既保护承载货物不受冲击损坏，也能降低震动对车架结构的疲劳损伤。转向架与车架的连接部位设置了回转限位结构，限制转向架的最大偏转角度，避免极端工况下轮组与车架底部发生运动干涉，同时保证高速行驶时的方向稳定性，避免出现摆振、甩尾的风险。

　　安装边界方面，该半挂车的牵引销高度符合常规公路货运牵引车的匹配标准，可与主流重型牵引车头直接对接，无需额外改装牵引座高度；轮组的外廓宽度满足公路货运车辆外廓尺寸的限值要求，两侧轮组上方未设置突出的轮眉结构，进一步拓宽了台面的有效装载宽度；悬架的行程设计预留了足够的跳动空间，在满载状态下即使通过坑洼路面，轮组上跳也不会触碰承载平台底部结构；插桩的安装孔位采用统一的方管套接结构，现场更换不同高度的插桩无需额外焊接，仅需插装后穿入固定销即可完成固定，能够快速适配不同货物的装载需求。

　　在实际运维场景中，该结构的转向架轮组维护便利性较强，轮毂、制动元件的拆装空间预留充足，无需拆解车架主体结构即可完成常规的刹车片更换、轴承保养作业；车架底部的管路排布沿纵梁内侧走线，采用卡扣固定，避免行驶过程中管路晃动磨损，同时制动气路的接口采用标准化快接结构，故障更换时能够快速对接，减少运维停机时间。针对不同运输场景的适配，该平板结构还可根据需求在台面加装捆绑挂钩、卧环等固定配件，所有安装点位在车架设计阶段就已预留对应的焊接螺母，无需后期在主梁上打孔破坏结构强度，进一步提升了车型的场景适配能力。
