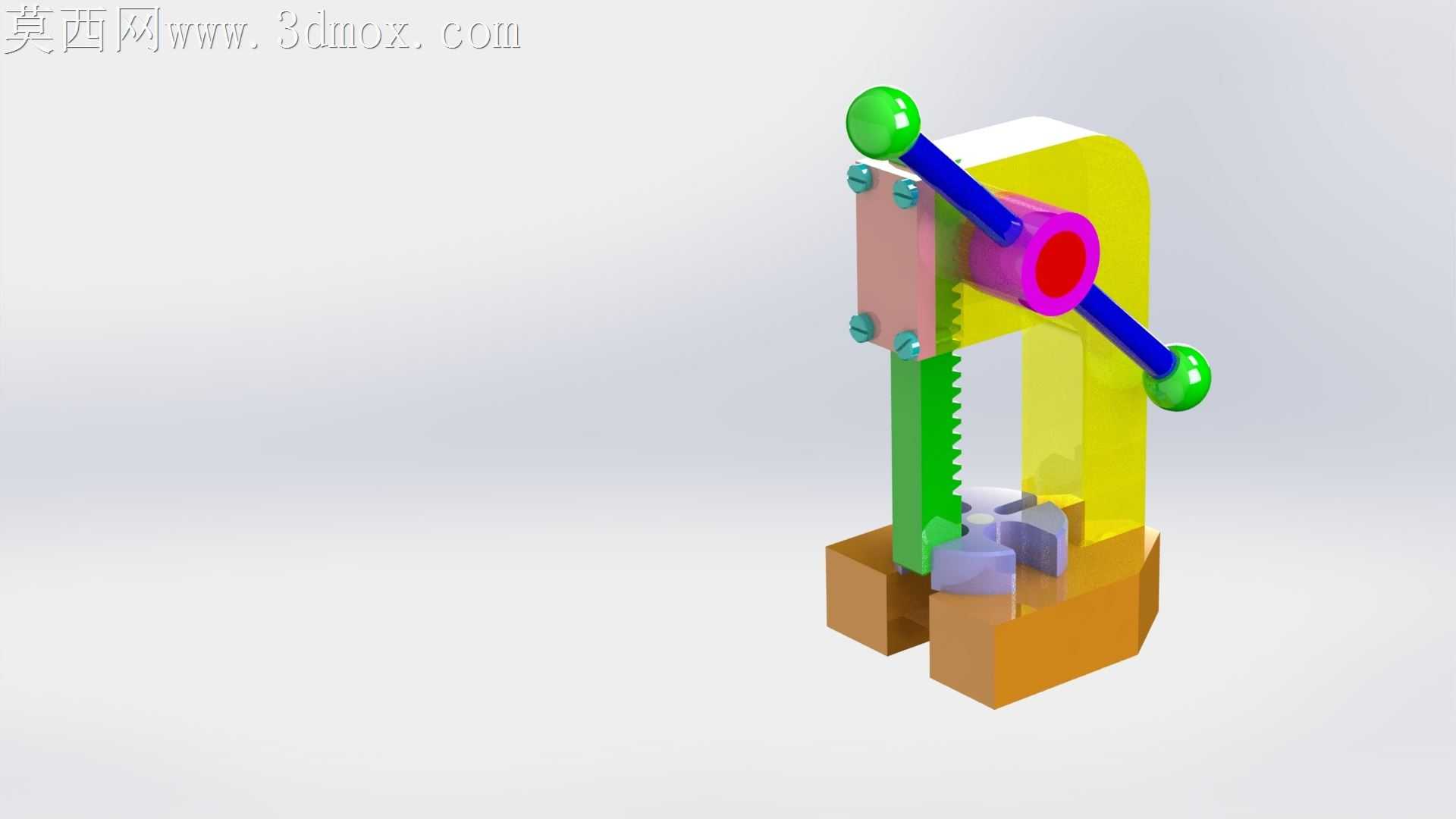

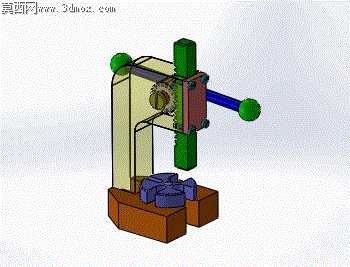

手动齿轮齿条式钻夹头进给机构

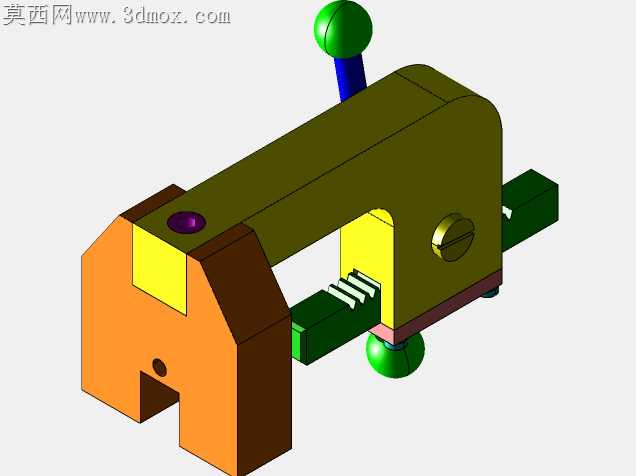

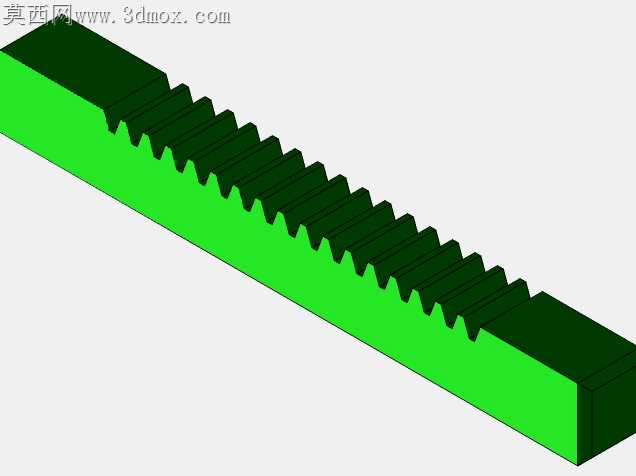

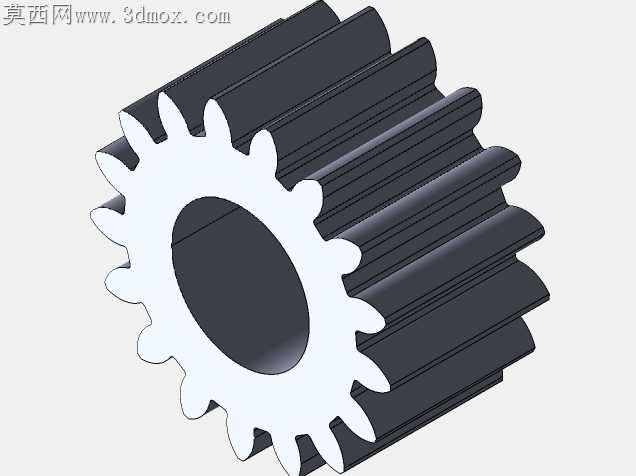

车间里手动进给的小型台钻最容易出问题的位置，就是齿轮齿条啮合段的间隙控制——间隙大了进给晃刀，钻出来的孔偏斜超差，间隙压太紧摇动手柄卡滞，操作工人用两次就会嫌费劲私自拆调，反而把啮合副磨坏。这套机构在齿条与滑枕的连接段做了侧向微调结构，靠安装面的薄垫片组就能补偿齿条加工带来的齿向误差，不用反复修磨齿条安装基准，装配时不用配刮就能把啮合侧隙控制在0.02到0.05毫米的合理区间，摇动手柄的阻尼感均匀，不会出现半圈松半圈紧的问题。

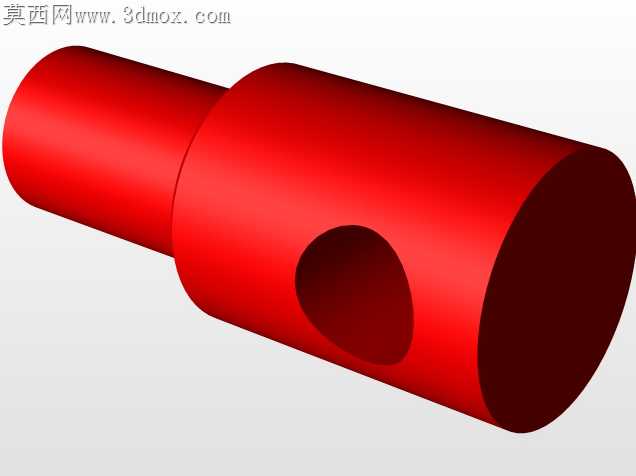

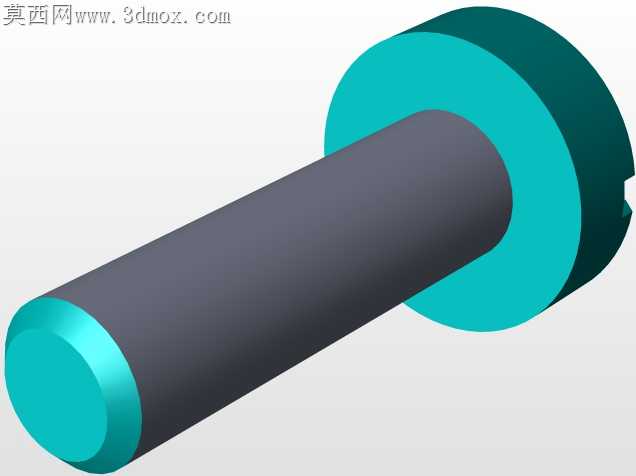

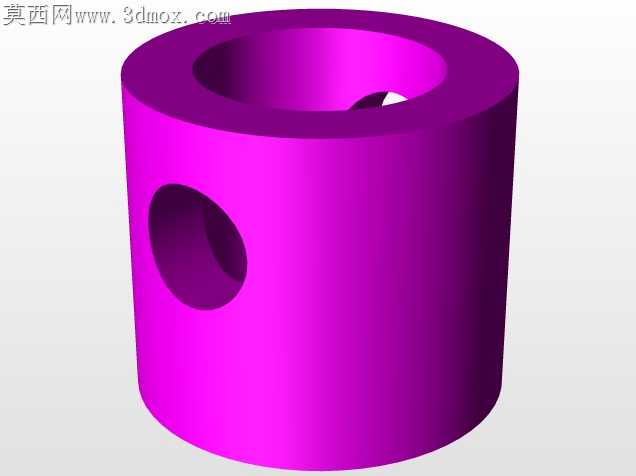

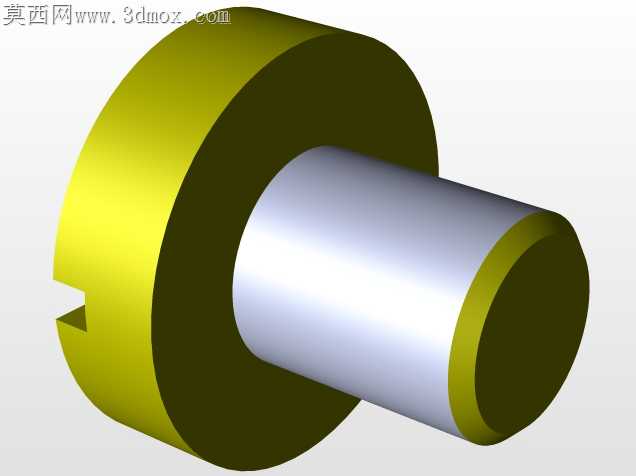

滑枕和C型机架的配合面没有用满长的铜套，而是在上下两端各设一段短导向套，中间留空避让加工时溅落的铁屑，铁屑掉进导向间隙不会直接卡死滑枕，日常维护时只要拆开两端的密封毡圈就能清理积屑，比全长导向套的结构少了百分之六十的清理工作量。操作手柄的球形握把和杆部做了滚花防脱结构，手柄穿过齿轮轴的位置用横向销钉锁死，不会出现摇到一半手柄滑脱的情况，工人戴劳保手套操作也能抓稳。

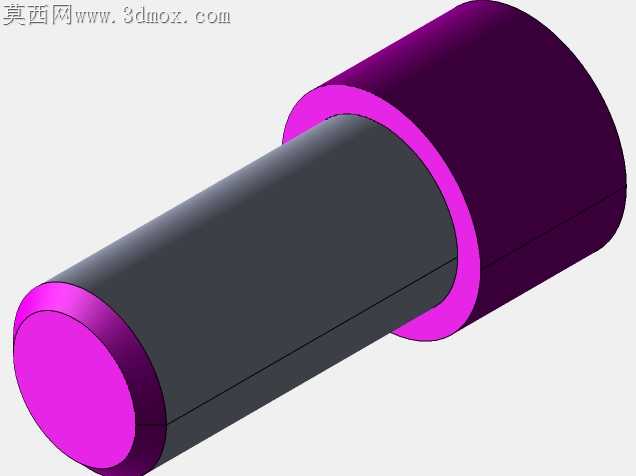

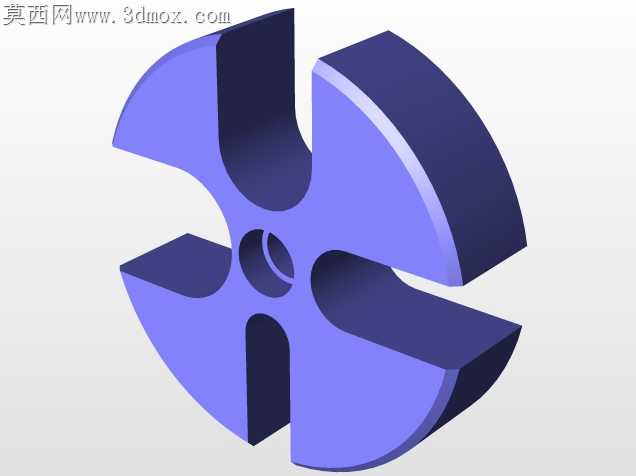

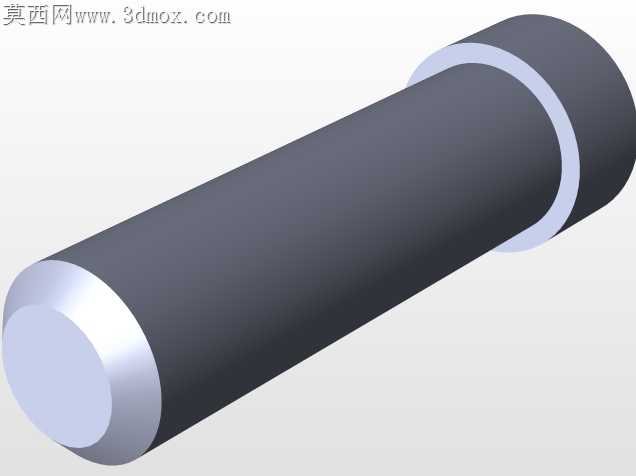

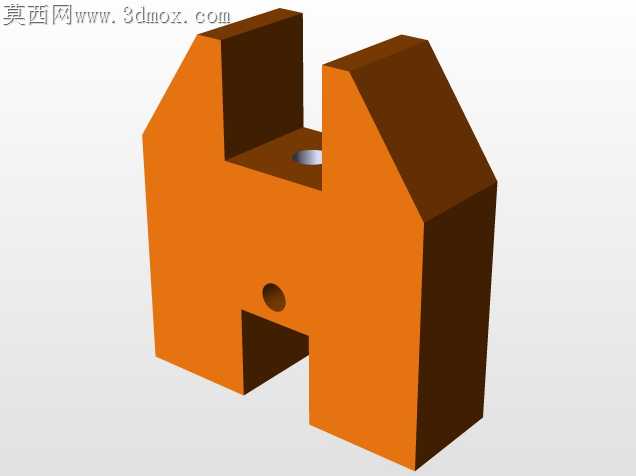

底部的工件夹持座做了等分的卡爪让位槽，装夹小型圆形工件时卡爪不会和座体发生干涉，夹持座和底座的连接用止口定位，拆下来清理钻屑后装回去不用重新找正同轴度。齿轮轴的两端支撑用了带防尘盖的深沟球轴承，能挡住钻削产生的细微粉尘进入轴承滚道，比用铜套支撑的结构寿命长三倍以上，日常不用频繁加注润滑油。

做装配校验的时候能看到，齿轮和齿条的啮合宽度做了冗余设计，哪怕齿条长期使用出现局部磨损，只要稍微调整滑枕的上下初始位置，就能换到未磨损的齿段继续使用，不用整根更换齿条，降低了后期维护的配件成本。整个机构没有复杂的异形曲面零件，所有零件都能用普通铣床、车床加工完成，不需要五轴设备就能投产，适配小型加工车间的自制设备改造需求，给学生做机械装配实训的时候，也能直观展示齿轮齿条传动的侧隙调整、导向副配合公差选择的实际应用，比单纯看课本上的示意图更容易理解公差配合在实际设备里的作用。
